22 7月

たられば1号発電所。こんな青図を描いてみました。






40円案件で獲得した1号発電所の3基について、みなさんの発電所と比べ発電量が少ないので
改善したいのですが、良い方法が見つからず、なんとなくモヤモヤとしていたのですが、
ハードルは高そうですが、「移設(引っ越し)」という方法の可能性もあることを知り、
1号発電所について、たられば的に少し考えてみることにしました。

111111

現在の1号発電所のレイアウト図は上記のような感じになっています。
パネルは、サニックス製のSRM301M-72N(301W、VMP36.8V、VOC45.6V)で、
パワコンは、山洋電気製の P73H103RJ(三相3線式、10kW、入力電圧範囲:DC150V~600V、入力回路:7)です。
※パワコンの仕様書はこちら→http://www.tominagadk.co.jp/pdf/sanyo/SANUPS_P73H_J.pdf

22222222222

現在は、この10kWのパワコン4台に11直列3並列、1台に11直列2並列+10直列1並列で
49.36kWのシステムになっていて、3基とも同じシステム構成となっています。


「移設(引っ越し)」については、移転先の土地の確保もありますので、一度にはできないので
まず1基を「移設(引っ越し)」させて、パネルやパワコンを移転先に移し(架台は新設)、
残った架台について残り2基の増設用の架台として活用したいと考えています。

ということで、1号発電所の残りの2基については、
残された架台を再利用し、増設ができると効率が良いと思いますので、

サニックスが首を縦に振るか、振らないかは別として
可能な限り49.36kW分の架台をフルに使える増設プランを考えてみたいと思います。

パワコンの入力電圧範囲は、DC150V~600Vとありますので10%程度余裕を見ると約540Vですから、
1ストリングスに12直列(45.6V×12)なら、547.2Vなので、この12直列を基本として、
7つ回路があるうち5つを使って5並列にすると、1つのパワコンに対し60枚のパネルが載せられ
10kWパワコンに対して、パネル18.06kWの搭載が可能になります。

5つのパワコンすべてを18.06kWの過積載にすると、低圧ではなくなってしまいますので
思い切ってパワコンを4台にして出力40kW、パネル出力72.24kWの過積載にするというのがA案です。

1号発電所増設パターンA

もう一つのB案は、現在の11直列のまま、並列数を1つ増やして6並列にして、
1つのパワコンに対し66枚のパネルを載せ、パワコン3台を11直列6並列、
パワコン1台を11直列5並列で55枚のパネルを載せ、パネル出力76.15kWにするというもの。

1号発電所増設パターンB

過積載にする際に、パワコン間で並列数が異なっても大丈夫かはわかりませんが、
こんなパターンも考えられるかなと思いました。

このB案は過積載率も高く、パネル枚数が多くなるので、移設した際に空いてしまう架台だけでは
足りないので、5列分新たに架台が必要になります。

1234

123555

1236666

1号発電所は、それほど敷地に余裕がないので5列分作るのがやっとと言ったところですので、
このB案は最大限に敷地を使うとしたらという、たらればのプランでもあります。

A案についても、B案についても、電気的な詳しい知識がないなかで考えた、
たられば的なプランなのですが、こんなことを考えるだけでなんだか楽しくなってきます。


kawashiさん、(元)通りすがりさんから、パワコンを40kWにしてしまうのはもったいないと
 コメントをいただきましたので、さらに2案を考えてみました


 直列数は、現在のシステムと同じく11直列で、4台のパワコンには5並列、
 最後の1台は、10直列3並列にして、パネル枚数250枚、パネル出力75.25kWで、
 申請出力を現在の49.36kWから49.03kWに減らすプランがC案です。

 これなら、過積載している4台のパワコンも1台あたり16.55kWと前の2案よりも
 負担を軽くすることができ、ピークカットされる量も減らすことができます。

 過積載するにあたって、申請出力を減らすことを前提に考えていましたが、
 さすがにパワコンを40kWにするのはやり過ぎだったかもしれません。

 このパターンの方が、大半を11直列で展開できるので、工事もカンタンだと思います。

1号発電所増設パターンC


 また、すべてを11直列で展開する11直列5並列×4台、11直列2並列×1台の
 パネル出力72.84kW、申請出力46.62kWというD案も考えてみました。

 C案にくらべ発電量が少なくなるうえ、2並列でパワコンが性能を発揮できるか気になりますが
 こちらはすべてが11直列なので工事がよりカンタンで、架台を新設する必要がなく、
 コスト的には安くすみそうなのが良いところです。

1号発電所増設パターンD


ただ、「移設(引っ越し)」は、 融資の際につけた抵当権を外すことから始まり、
引っ越し先の土地の調達や引っ越すための理由づけや申請など
実現するには高いハードルがありますが、青図がないとチャレンジすることもできないので
とりあえず、皮算用的に考えてみることも大切かと思っています。

はたして、どこまでやれるかわかりませんが、いろいろ調べてみたいと思っています。


●ブログをご覧いただいたみなさんへ
いつもブログをご覧いただきありがとうございます。私の失敗談や成功談をご覧いただくことで
みなさんのより良いミドルソーラー発電所つくりの一助になればと願っています。

ランキングに参加しています!ポチッとご協力お願いします!
にほんブログ村 環境ブログ 風力発電・太陽光発電へ






--------------------------------------------------------------------------------------------------------------------

16 7月

ミドルソーラー2号発電所(低圧連係) 7月分発電量

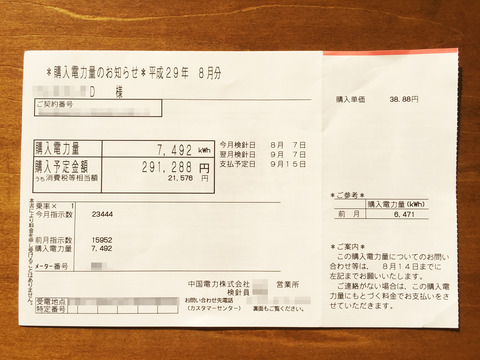

2号発電所の1基(太陽光発電ーD・サニックス単結晶:傾斜角10° 49.72kw×1基:38.88円売電)の
7月分の検針票(7月7日検針分:稼働日数30日間)が届きましたので発電量を公開します。


売電分
●2号発電所
太陽光発電ーD:5,374kWh(208,941円)


パワコンによる買電額
●2号発電所(絶縁ユニットなし)
太陽光発電ーD: 0kWh(331円)


1607d



2号発電所サニックス49.72kw×1基の7月分の発電量は5,374kWhとなりました。
1号発電所の過去2年間は4,300〜4,700kWhくらいでしたので、比較すると多いなと印象です。

2号発電所は、売電を初めて1年経っていませんので、
今回の発電量が今後のベンチマークになると思っています。

1号発電所については、せっかくの40円案件なので、収益性を高めるためにも
発電量アップのために今後は改善を考えて行きたいと思っています。

1111111

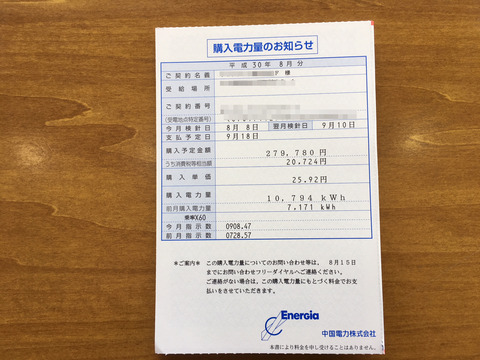

2号発電所の検針票と同時期に1号発電所の買電分の検針票が届いたのですが、
スマートメーターに替えたからなのか、これまでとは異なるハガキ形式の検針票で届きました。

2号発電所の買電メーターは、まだアナログ式のメーターなので、
今回届いた7月分の検針票は、従来通りの検針票でした。

なんとなくこっちの方が見やすい感じがしますが、
ダイレクトメールっぽくも見えるので、なんだか捨ててしまいそうになります。

2号発電所の買電の検針票もいずれこの形式のものになるでしょうから
気をつけておきたいところですね。

発電量が期待できるのもあと数ヶ月、
冬場の苦しい時期を乗り切るために頑張って発電してくれることを期待したいと思います。
