ドライミスト装置の作り方〜2006年復刻版〜
DIYドライミストの作り方（自作ドライミストのレシピ）
2006年8月6日第1版、
（2006年8月18日改定、2007年8月15日改定)
＜このレシピをお使いの方へのお願い＞
1.60気圧という高圧を扱います。
危険は基本的に高くありませんが、配管作業中にふざけてポンプの
スイッチを入れたりすると危険ですので、配管がしっかり完成して
からポンプを動かすなど基本的なことを守ってください。
また、以下のレシピに記載の方法に起因するしないに関わらず
学校法人東京理科大学、ならびに東京理科大学工学部建築学科
辻本研究室では事故・事件・紛争等に関する
一切の責任を負いかねますのでご了承ください。
2.まだ未完成のシステムです。
今のブログのままだと、家庭用のクーラーとほとんど同じエネルギー
消費です。（マンション二戸への適用)
Do it yourself.を正面に押し出して、全情報をブログで公開して
いるのは、この手法で未完成の部分（ポンプの小流量化、騒音削減)
を、このブログを見た人からの知恵で克服できれば、万人に恩恵が届く、
と考えているからで、試行錯誤の連鎖を期待しています。
3.ここで使用するミストノズルは現在のところ
一般の方が手に入れることが出来るもっとも安価かつ
もっともドライなものと考えられます。したがって愛知万博や
都内で稼動しているドライミストノズルそのものではなく、
ミスト水滴も大きく感じられます。
よりドライミストというにふさわしい新しい製品が市場に出ていましたら
アドバイスをいただけたら幸いです。
4.(2007年8月15日追加)これは2006年8月現在に我々が
試行錯誤の段階で製作したシステムで、現在我々が製作・
実験しているシステムからみるとかなり無駄やコスト、
手間も多いものです。随時現在のものにアップデートして
いきたいと思いますが今年(2007年)の夏は特に繁忙を
極めており、作業が遅れてしまう見込みである事を
何卒了承ください。
＊作るドライミストのタイプ･･･ベランダ手摺りや軒先へ取り付けられる
総ステンレス仕様、4ノズル単純直列型。
2007年8月15日修正：2006年度8月現在の仕様と現在の仕様に
変更が加えられていますので順次修正していきます。
今回はswagelokの継手類の規格をNPT→ISOへ修正しています。
ISOねじにする事で、日本国内のねじとの相性が良くなります。
ISOねじ、NPTねじについて詳しくはswagelok、
または配管・継手業者へご相談ください。
また、購入の際には今一度「ISOねじ」であるか
ご確認ください。
＊材料(4つノズル付き1本分)
�’朶鼻�Swagelok社製「光輝焼鈍ステンレス鋼チューブ管」：
外径サイズ6.4mm(１/4インチ)、チューブ肉厚0.89mm、型番SS-T4-S-035-2MJK
長さ2m、価格1770円･･･1本、
発注先:Swagelokスウェージロックhttp://www.swagelok.co.jp/(ネット注文可能)
�▲船紂璽峽兌蝓А�Swagelok社製「チューブ継手」90°エルボー型『めすエルボー』
チューブ外径サイズ1/4インチ、ISOおねじサイズ1/4インチ
型番SS-400-8-4のISOねじ、価格1910円･･･1個
＊Swagelok社製「チューブ継手」ティー『めす･ティー』
チューブ外径サイズ1/4インチ、ISOおねじサイズ1/4インチ
型番SS-400-3-4RTTTF、価格3250円･･･3個
＊Swagelok社製「チューブ継手」チューブアダプター『メスアダプター』
チューブ外径サイズ1/4インチ、ISOおねじサイズ1/4インチ
型番SS-4-TA-7-4RT、価格970円･･･1個
＊Swagelokのチューブを切断するための「チューブカッター」：
品番MS-TC-308、価格：5080円×1個
＊ 切断したSwagelokチューブのバリを取るための「バリ取りツール」：
品番MS-TDT-24、価格3820円×1個
発注先:Swagelokスウェージロックhttp://www.swagelok.co.jp/(ネット注文可能)
またはネットで最寄の代理店を検索し、電話で注文の旨を伝えその後注文書をFaxで送信。折り返し合計金額と納期の書かれた注文請書が返送されてくる。納期はやや遅く3から8日、特殊なツールの場合は半月ほど待つこともあった。注文金額が小さい場合送料1000円加算される。
��ノズル：｢霧のいけうち」社製、高純度アルミナセラミックスプレーノズル、
型番KBN80063、（噴霧量は6.0MPaで5.7ℓ/h(95ml/min)、噴角は80°、
平均粒径は6.0MPaにおいて25μm、
(2006年8月10日粒径表記訂正、
大変失礼しました。oteyama.)
）、アダプターねじのサイズ1/4インチ
価格1000円･･･4個
発注先：「霧のいけうち」http://www.kirinoikeuchi.co.jp/、ネット注文不可。
�ぅ櫂鵐廖А�RYOBI」社製高圧洗浄機「AJP-80A」(ホームセンター、ネットショッピングでの実勢価格15000円程度)、又は「AJP-2000」(同30000円程度)。
→スペックはAJP-80Aが毎分6ℓ、吐出圧力8.2MPa、消費電力1400W 、
AJP-2000が毎分3〜7ℓ、吐出圧力3〜8.2MPa、消費電力は50Hz地域仕様で1500W,60Hz地域仕様で1400W。お住まいの地域の周波数によって製品が異なりますので注意。
AJP-2000はAJP-80Aよりも5dBほど騒音が小さい。
このスペックでAJP-80Aなら前述の霧のいけうち社のKBN80063ノズルが60個程度、
（このレシピの直列配管が15セット）AJP-2000であれば72個程度（同18セット）まで増設可能と思われます。今後ノズルの水量が小さいものが手に入ればさらに多くのノズルを使用することが出来ます。
たとえば水量毎分50mlのノズルが手に入ればAJP-80Aなら最大120個程度、
（このレシピの直列配管が30セット）AJP-2000であれば140個程度（同35セット）まで増設可能で、COP値（消費電力と冷却効果の比）がより大きくなります。
発注先：全国各地のホームセンター又はネットショッピングにて。
http://www.ryobi-group.co.jp/projects/powertools/products/data/14b.html
�ス皸汽曄璽后ФΡ瓢唆鉢�｢キョウエイエテルナ高圧ホース｣
型番R1(1ワイヤーブレードホース)、呼称４R１（内径6.3mm、呼び径1/4、外径13.2mm、常用圧力210kgf/cm2(21.0MPa)）を必要な長さ。ホース単体で購入することができない。高圧対応の金具をホース両端に必ず取り付けた状態で発注する。ここでは長さ5m(金具部分含む)、取付金具は両端に「No.1オステーパーねじ金具」を指定。13130円×2本。
�Π貳未梁儖汽曄璽后�庭に水撒きをする程度ものでワイヤーが入ったもの。１m当たり
100円から250円程度で調達可能。
発注先：全国のホームセンター、スーパーマーケット等。
�Д曄璽好丱鵐鼻ЛΔ離曄璽攻朷襪垢襪燭瓩里發痢２然�100円程度･･･3個程度。
�┘�プラー(ワンタッチ脱着の為の継手)：�蟇陛沈什扈蝓嵜祁森皸汽�プラー」
コード番号71130000、新型高圧カプラー（SUS-300製）PTネジ
『1/4MS×FPカプラー』価格6700円を4組。
＊ カプラーを使用することで配管の脱着が簡単になります。割と高価なのでもちろん使用しないですべてネジ締めすることも出来ますが同時に手間も非常にかかります。
発注先：�蟇陛津豎ぁ↓簇峭�054-251-1566、Fax番号054-251-1567。電話にて口頭で発注の旨を伝え、電話の後すぐFaxで注文書を送る。折り返し合計金額と納期予定、支払い(振込み)の指示が書かれた見積書がFaxで届き、指定された金額を先に振り込んで発注完了。振込み後、在庫があれば振込み日の翌日発送。
��高圧継手：「ステンレス鋼（SUS304）製捻じ込み型六角『ニップル』、呼び径1/4（または8、ということもある）管厚S80(肉厚規格の名前で、スケジュールはちじゅう、と読む。ドライミストの6MPaという高圧に耐えうる肉厚であることを示す。)、PT（テーパーネジという高圧配管に適したネジのきり方を示す。）」価格：273円×3個
「ステンレス鋼（SUS304）製捻じ込み型『ティーズ』（チーズとも言う）呼び径1/4（ニップル同様同じ規格でも2種類の呼び方があり1/4サイズは別のスケールでは8、とも言う。）、管厚S80、PT」価格：603円×2個
発注先：�螢侫献肇�http://www.2219.co.jp/ 東京営業所
��03-5687-2219、Fax03-5687-2271、電話にて注文の旨伝えた後、Faxで注文書送付。
折り返し納期と合計金額の書かれた見積書が返送されてくる。納期は3日程度。注文金額が小さい場合は送料1000円が加算される。
��圧力計：第一計器社製「汎用圧力計（測定範囲16MPaまで）」
メーカー品番 HNT-221A-16MPa、参考価格￥3,020。
実勢価格はもう少しお買い得なレベルにある。写真は0.4MPa仕様の物。
発注先：株式会社MonotaROのMonotaRO.comでネット注文可能。https://www.monotaro.com/納期は最短翌日、この圧力計は5日以内発送であった。MonotaRO.comでの注文コードは03356701。ケース形状:Ａ型縦型つば無し
接続部のサイズ:G1/4B (PF)
測定範囲(MPa):0〜16 、外径(Φmm) 60mm。
��バルブ：Kitz社ステンレス鋼製「ミニチュアバルブ」、ニードルストレート型、
品番「UN26-AP-2」（呼び径1/4サイズ）、価格税込み9408円
発注先：石黒株式会社 ��03-3552-2171、Fax03-3552-5364
電話にて直接注文の旨を伝え、その後Faxで注文書を送る。
指定された代金振込み確認後に発送。または八丁堀のオフィスへ直接代金を持ち込み引き換えも可能。
＊Swagelokの製品にも使える高圧バルブがラインナップされているのでそちらを用いてもよい。Swagelokの方がデザインは洗練されている印象がある。
発注相談先はチューブ継手の欄参照。
��シールテープ：ホームセンターなどの水道用品売り場にて一つ100円程度で購入可能。
��工具： モンキーレンチ2本など一般的なもの。

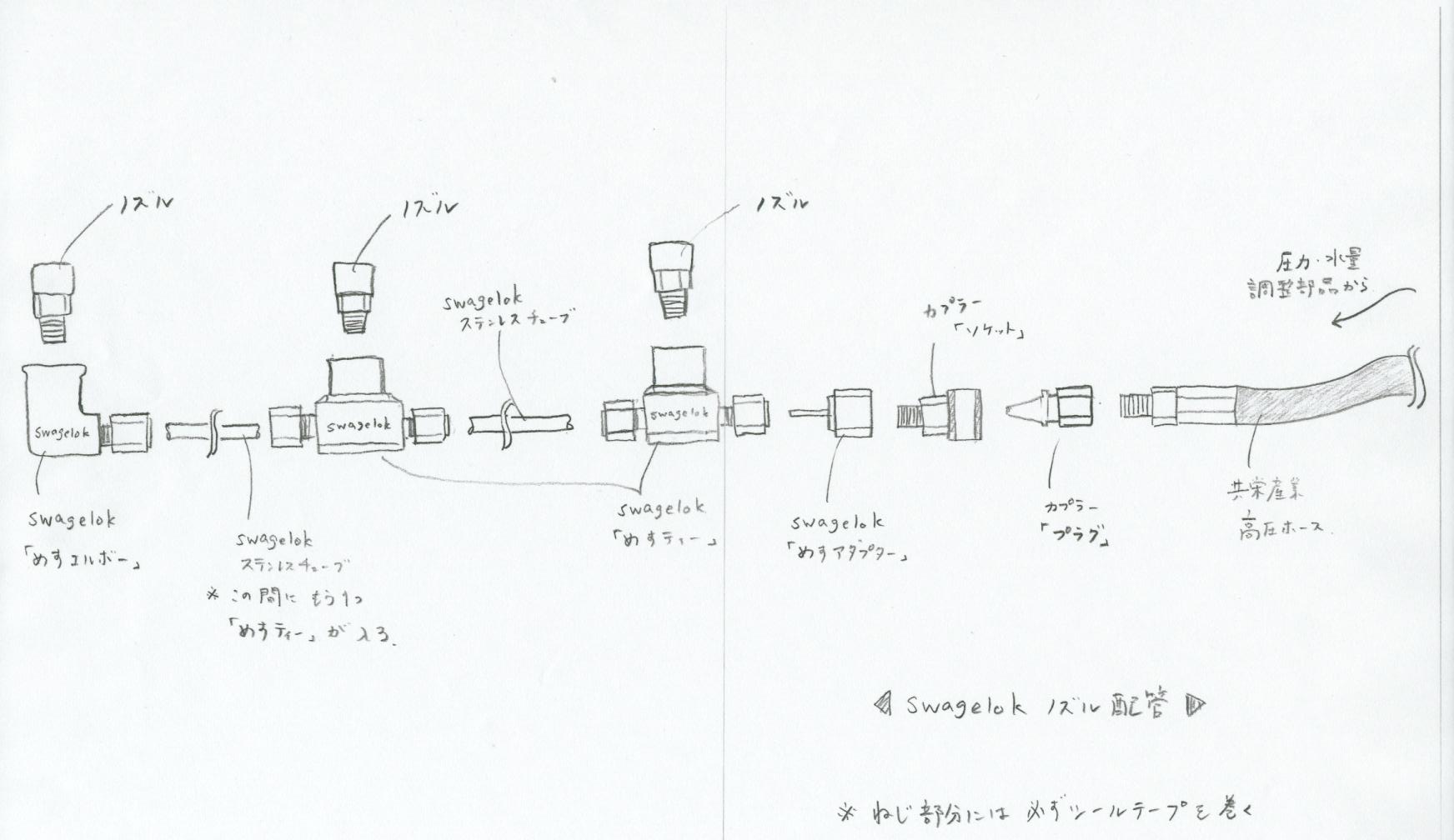

組み立て方：
1：長さ2メートルで納品されるSwagelokステンレスチューブをチューブカッターで切断し、60センチの管を3本作る。切断面をバリ取りツールでキレイに仕上げる。
2：Swagelokの継手（ティー×３つ、エルボー×１つ）のメスネジの部分にノズルを取り付ける。プラスチックのネジの部分にシールテープ��を少なくとも10回巻き、モンキーレンチ等の工具でねじ込んでゆく。かなり奥までねじ込めるが無理をするとねじ切れてしまうこともあるので注意が必要。＊Swagelokのネジと一般のネジは相性が良くない事がある（2007年8月15日注：これはNPTねじとISOねじの違いにより生じます。swagelokを使用の際は「NPTねじ」ではなく、「ISOねじ」を指定してご購入ください。以下は知識の無かった我々がNPTねじで購入してしまった場合の失敗例としてご覧下さい。)のでシールテープを通常より多めに巻くと上手くいく事が多い。また、その悪さに起因してお互いのネジが削れて髪の毛ほどの太さの糸くずのような切削が数ミリから数センチほどネジ部分から伸びることがあるがこの切削を絶対に指で引張ってはいけない。非常に鋭く簡単に指が切れて出血する。
ポンプを動かした際、ネジ部分から勢いの程度の差はあれ水漏れする事もよくあるが、この場合一度継手からノズルを外して、張り付いているシールテープを大まかに剥がし、再び厚めにシールテープを巻いて継手にねじ込むことで改善される。このあたりの要領はDIYの経験による部分が大きい。
3：ノズルの付いたSwagelokの継手にチューブを奥まで差し込んで、ネジを回して固定する。ネジを手で締まる所まで締めてから、マジックでステンレス管、ネジ部分、継手部分に一直線に線を引いて目印とし、継手部分とステンレス管の目印がズレない様にネジ部分だけをモンキーレンチなどで1と1/4回転させる。これで継手とステンレス管が固定される。この操作をあと2回行い、先端にエルボーを同様の操作で取り付ける。
4：Swagelokの「メスアダプター」に高圧カプラーの「ソケット」を取り付ける。ソケットについているネジ部分にシールテープを少なくとも6回巻き、メスアダプターのメスネジにしっかりねじ込む。このねじ込みが甘かったり、シールテープの巻き方が足りない場合は水漏れが発生するのでその際は3と同じ手順でシールテープを厚めに巻きなおして締め付ける。
5：4で製作したソケット付きメスアダプターをエルボーの反対側、ティー側の端部の残りのネジ部分に差し込んで3と同様にマジックで目印をつけてから1と1/4回転締め付ける。
これでドライミストノズルの直列配管は完成。
次に高圧ホースの組み立てを行う。
6：任意の長さ(ここでは5メートル)で購入した共栄産業の高圧ホースの両端は「オステーパーねじ」を指定しているのでそこへカプラーの『プラグ』を取り付ける。1本は両端に、もう1本は片方だけで良い。プラグ側は「めネジ」になっている。ホース金具のオネジ部分にシールテープを巻きつける。少なくとも5回は巻くと良い。両端にプラグを取り付ければ高圧ホースは完成である。
7：RYOBI高圧洗浄機付属のホースを加工する。噴霧銃が取り付く部分の「めネジ金具」が本来は真鍮製のはずであるが、鉄製の金具が取り付いている場合があるのでその場合は販売店やRYOBIの営業所へ電話報告の上、交換してもらう。鉄のままだと数日で赤錆が発生しみるみる朽ちて行く。
このメネジにニップルを取り付ける。ネジ部分に多めにシールテープを巻きつけてから接続する。ねじ込む深さはあまりなく、数回転回すだけで接合できる。さらにニップルのもう一端へはカプラーのプラグを取り付ける。ここでもニップルのねじ部分にシールテープを多めに巻きつけてから捻じ込む。

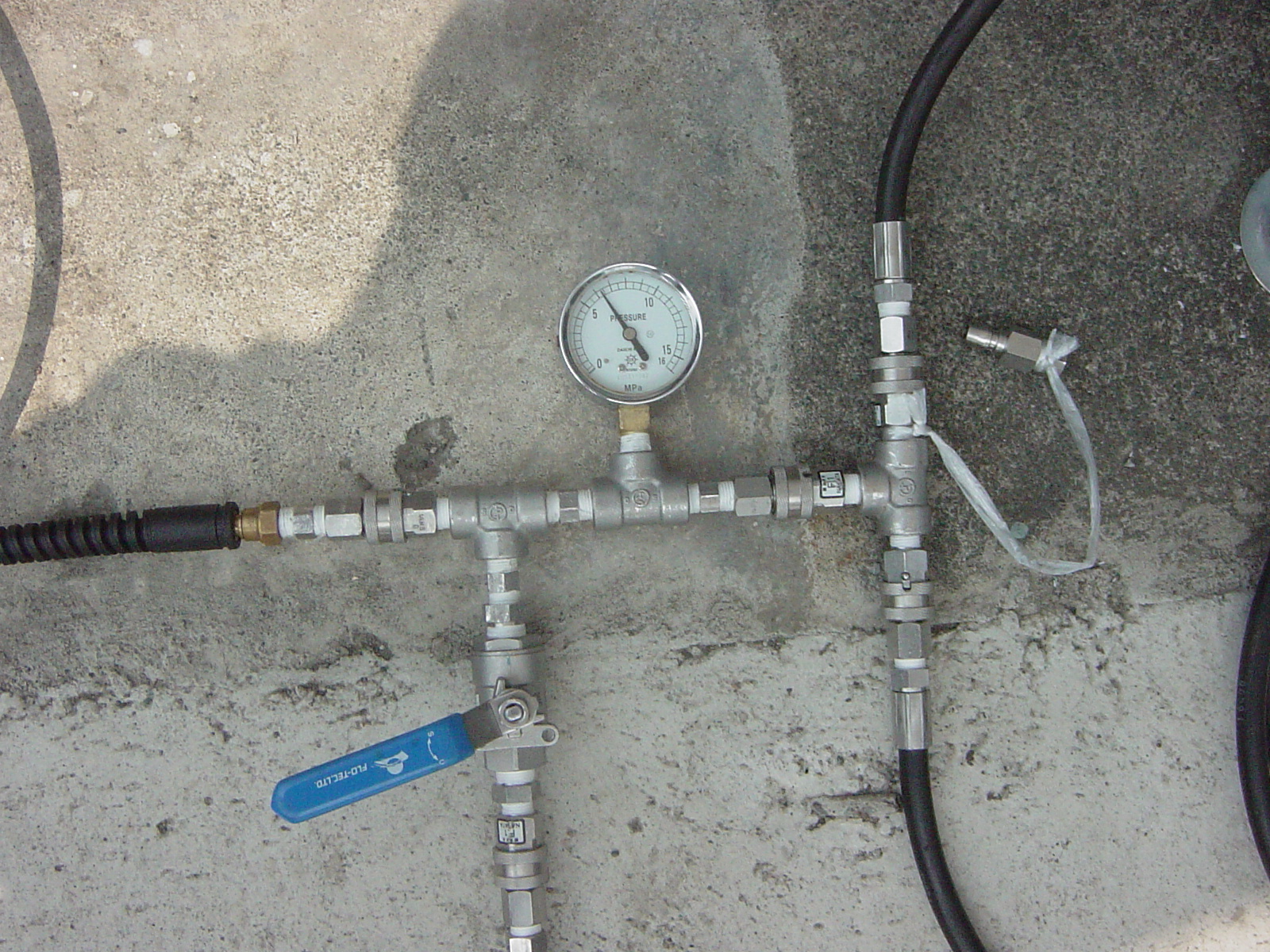

次に、圧力調整のための配管を製作する。

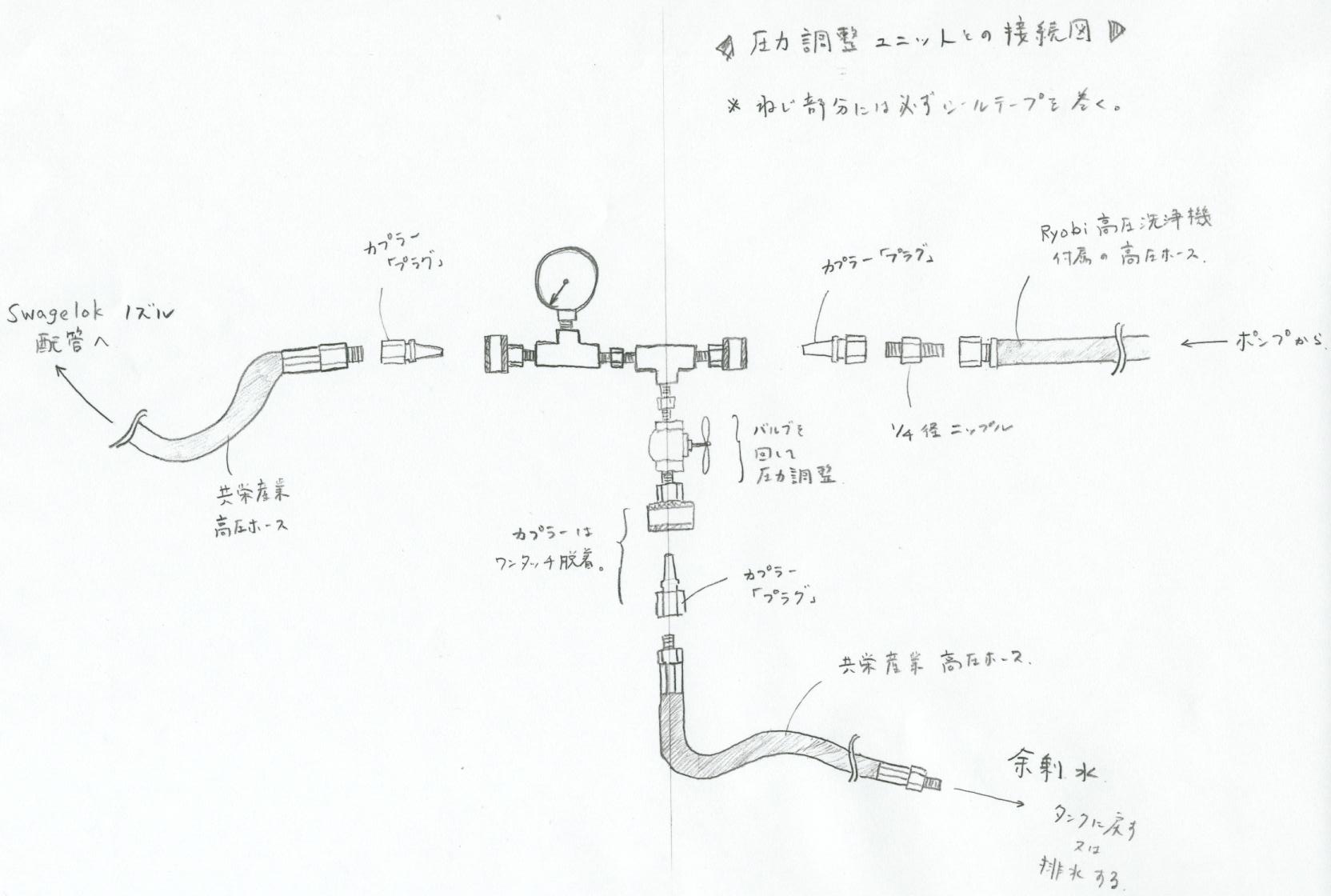

8：冒頭の組み立て図「圧力調整ユニット」の図を参照して組み立てを行う。

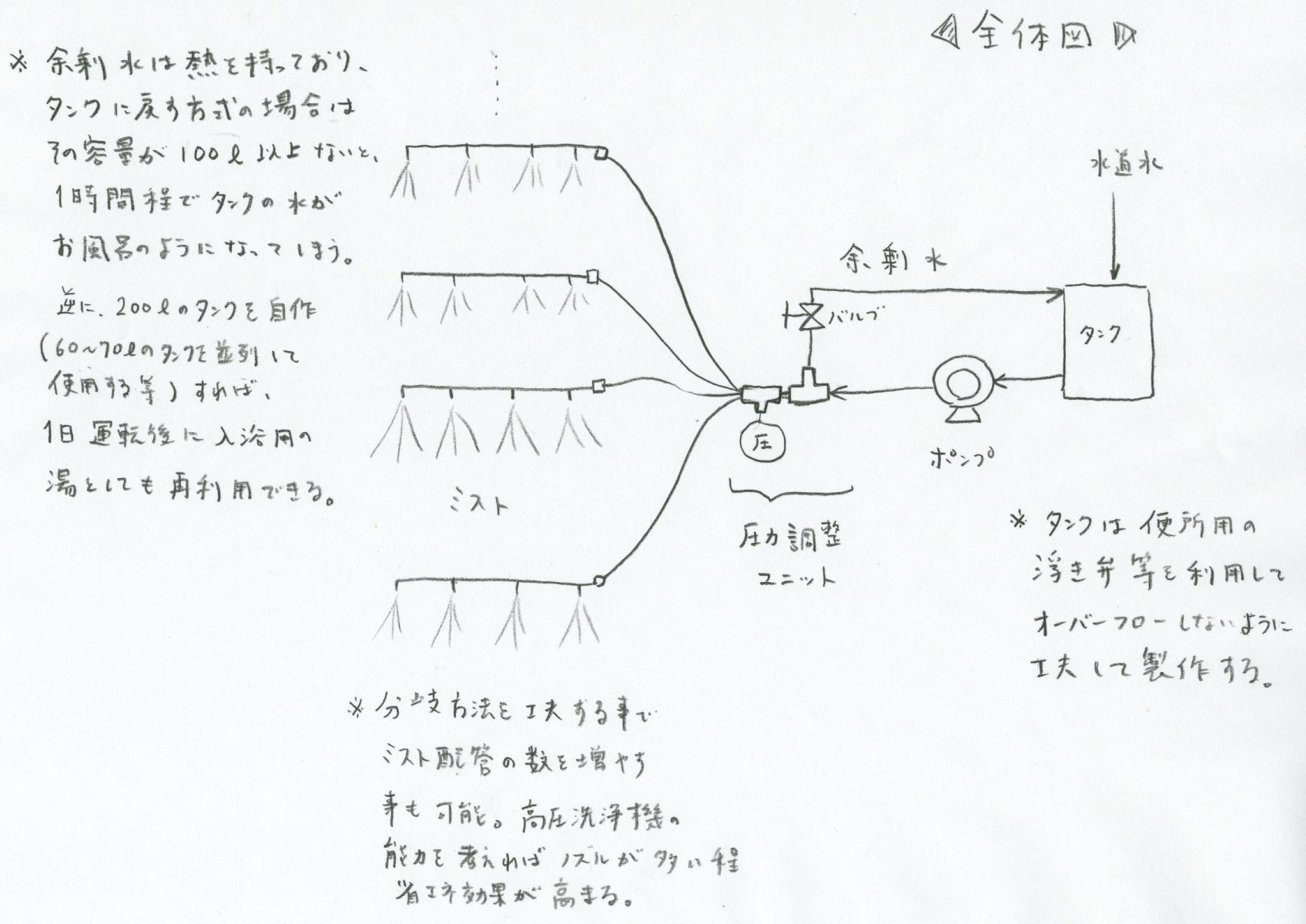

9：冒頭の参考図面類を参照して
すべての部材をカプラーで結合すればミスト噴霧の準備が整った。
バルブを「全開」にしてポンプのスイッチを入れ、余剰水側に水を流す。
ゆっくりとバルブを閉めてゆくと圧力がかかり、圧力計が動き出す。
そのままゆっくりとバルブを閉めてゆくと1〜2MPaあたりでシューッと
ミストが噴出し始める。
さらにバルブを注意深く締めて行き6.0MPaまで調整する。
*この時点で継手のどの部分からも水漏れがなければ完成である。
水が漏れている箇所があれば必ずポンプを停止してから
継手を取り外し、再びシールテープを巻きなおして再締め付けを行う。
ほぼ絶対と言えるほど我々素人は捻じ込み部分のどこかで水漏れを起こすので
むしろ一度も水漏れが起きなかった場合は奇跡とも言える。
余剰水をタンクに戻して再利用することも当然考えられるが、
過去2回辻本研ミスト班は容量20ℓ、60ℓのタンクを製作し
連続運転を行ったものの、
20ℓでは運転後5分以内に水温が40℃を突破、60ℓでは1時間連続運転で
水温が40℃を超える結果になった。
ポンプの許容水温が40℃までであることを考慮すれば
タンクは大きい方が安全である。
一般に60から70ℓを超えるようなタンク（バケツ)は
なかなか手に入らないのでそれらを並列にいくつか並べて
総容量を大きなものとし、一日の運転が終わった後その水を
風呂に導いて入浴するというコジェネレーション的活用法も
大いにありうる。
このあたりの工夫はDIYレベルのものつくりの醍醐味であると思われるので
大いに工夫していただいて我々にもフィードバックしていただきたいと思っている。
*以上記載の内容に関わる間違いや、
それらに起因するしないに関わらず
自作ドライミストに関する紛争・事件・事故等については
学校法人東京理科大学及び
東京理科大学辻本研究室では
一切の責任を負いかねますのでご了承ください。
以上。

2006年8月6日第1版、
（2006年8月18日改定、2007年8月15日改定)
＜このレシピをお使いの方へのお願い＞
1.60気圧という高圧を扱います。
危険は基本的に高くありませんが、配管作業中にふざけてポンプの
スイッチを入れたりすると危険ですので、配管がしっかり完成して
からポンプを動かすなど基本的なことを守ってください。
また、以下のレシピに記載の方法に起因するしないに関わらず
学校法人東京理科大学、ならびに東京理科大学工学部建築学科
辻本研究室では事故・事件・紛争等に関する
一切の責任を負いかねますのでご了承ください。
2.まだ未完成のシステムです。
今のブログのままだと、家庭用のクーラーとほとんど同じエネルギー
消費です。（マンション二戸への適用)
Do it yourself.を正面に押し出して、全情報をブログで公開して
いるのは、この手法で未完成の部分（ポンプの小流量化、騒音削減)
を、このブログを見た人からの知恵で克服できれば、万人に恩恵が届く、
と考えているからで、試行錯誤の連鎖を期待しています。
3.ここで使用するミストノズルは現在のところ
一般の方が手に入れることが出来るもっとも安価かつ
もっともドライなものと考えられます。したがって愛知万博や
都内で稼動しているドライミストノズルそのものではなく、
ミスト水滴も大きく感じられます。
よりドライミストというにふさわしい新しい製品が市場に出ていましたら
アドバイスをいただけたら幸いです。
4.(2007年8月15日追加)これは2006年8月現在に我々が
試行錯誤の段階で製作したシステムで、現在我々が製作・
実験しているシステムからみるとかなり無駄やコスト、
手間も多いものです。随時現在のものにアップデートして
いきたいと思いますが今年(2007年)の夏は特に繁忙を
極めており、作業が遅れてしまう見込みである事を
何卒了承ください。
＊作るドライミストのタイプ･･･ベランダ手摺りや軒先へ取り付けられる
総ステンレス仕様、4ノズル単純直列型。
2007年8月15日修正：2006年度8月現在の仕様と現在の仕様に
変更が加えられていますので順次修正していきます。
今回はswagelokの継手類の規格をNPT→ISOへ修正しています。
ISOねじにする事で、日本国内のねじとの相性が良くなります。
ISOねじ、NPTねじについて詳しくはswagelok、
または配管・継手業者へご相談ください。
また、購入の際には今一度「ISOねじ」であるか
ご確認ください。
＊材料(4つノズル付き1本分)
�’朶鼻�Swagelok社製「光輝焼鈍ステンレス鋼チューブ管」：
外径サイズ6.4mm(１/4インチ)、チューブ肉厚0.89mm、型番SS-T4-S-035-2MJK
長さ2m、価格1770円･･･1本、
発注先:Swagelokスウェージロックhttp://www.swagelok.co.jp/(ネット注文可能)
�▲船紂璽峽兌蝓А�Swagelok社製「チューブ継手」90°エルボー型『めすエルボー』
チューブ外径サイズ1/4インチ、ISOおねじサイズ1/4インチ
型番SS-400-8-4のISOねじ、価格1910円･･･1個
＊Swagelok社製「チューブ継手」ティー『めす･ティー』
チューブ外径サイズ1/4インチ、ISOおねじサイズ1/4インチ
型番SS-400-3-4RTTTF、価格3250円･･･3個
＊Swagelok社製「チューブ継手」チューブアダプター『メスアダプター』
チューブ外径サイズ1/4インチ、ISOおねじサイズ1/4インチ
型番SS-4-TA-7-4RT、価格970円･･･1個
＊Swagelokのチューブを切断するための「チューブカッター」：
品番MS-TC-308、価格：5080円×1個
＊ 切断したSwagelokチューブのバリを取るための「バリ取りツール」：
品番MS-TDT-24、価格3820円×1個
発注先:Swagelokスウェージロックhttp://www.swagelok.co.jp/(ネット注文可能)
またはネットで最寄の代理店を検索し、電話で注文の旨を伝えその後注文書をFaxで送信。折り返し合計金額と納期の書かれた注文請書が返送されてくる。納期はやや遅く3から8日、特殊なツールの場合は半月ほど待つこともあった。注文金額が小さい場合送料1000円加算される。
��ノズル：｢霧のいけうち」社製、高純度アルミナセラミックスプレーノズル、
型番KBN80063、（噴霧量は6.0MPaで5.7ℓ/h(95ml/min)、噴角は80°、
平均粒径は6.0MPaにおいて25μm、
(2006年8月10日粒径表記訂正、
大変失礼しました。oteyama.)
）、アダプターねじのサイズ1/4インチ
価格1000円･･･4個
発注先：「霧のいけうち」http://www.kirinoikeuchi.co.jp/、ネット注文不可。
�ぅ櫂鵐廖А�RYOBI」社製高圧洗浄機「AJP-80A」(ホームセンター、ネットショッピングでの実勢価格15000円程度)、又は「AJP-2000」(同30000円程度)。
→スペックはAJP-80Aが毎分6ℓ、吐出圧力8.2MPa、消費電力1400W 、
AJP-2000が毎分3〜7ℓ、吐出圧力3〜8.2MPa、消費電力は50Hz地域仕様で1500W,60Hz地域仕様で1400W。お住まいの地域の周波数によって製品が異なりますので注意。
AJP-2000はAJP-80Aよりも5dBほど騒音が小さい。
このスペックでAJP-80Aなら前述の霧のいけうち社のKBN80063ノズルが60個程度、
（このレシピの直列配管が15セット）AJP-2000であれば72個程度（同18セット）まで増設可能と思われます。今後ノズルの水量が小さいものが手に入ればさらに多くのノズルを使用することが出来ます。
たとえば水量毎分50mlのノズルが手に入ればAJP-80Aなら最大120個程度、
（このレシピの直列配管が30セット）AJP-2000であれば140個程度（同35セット）まで増設可能で、COP値（消費電力と冷却効果の比）がより大きくなります。
発注先：全国各地のホームセンター又はネットショッピングにて。
http://www.ryobi-group.co.jp/projects/powertools/products/data/14b.html
�ス皸汽曄璽后ФΡ瓢唆鉢�｢キョウエイエテルナ高圧ホース｣
型番R1(1ワイヤーブレードホース)、呼称４R１（内径6.3mm、呼び径1/4、外径13.2mm、常用圧力210kgf/cm2(21.0MPa)）を必要な長さ。ホース単体で購入することができない。高圧対応の金具をホース両端に必ず取り付けた状態で発注する。ここでは長さ5m(金具部分含む)、取付金具は両端に「No.1オステーパーねじ金具」を指定。13130円×2本。
�Π貳未梁儖汽曄璽后�庭に水撒きをする程度ものでワイヤーが入ったもの。１m当たり
100円から250円程度で調達可能。
発注先：全国のホームセンター、スーパーマーケット等。
�Д曄璽好丱鵐鼻ЛΔ離曄璽攻朷襪垢襪燭瓩里發痢２然�100円程度･･･3個程度。
�┘�プラー(ワンタッチ脱着の為の継手)：�蟇陛沈什扈蝓嵜祁森皸汽�プラー」
コード番号71130000、新型高圧カプラー（SUS-300製）PTネジ
『1/4MS×FPカプラー』価格6700円を4組。
＊ カプラーを使用することで配管の脱着が簡単になります。割と高価なのでもちろん使用しないですべてネジ締めすることも出来ますが同時に手間も非常にかかります。
発注先：�蟇陛津豎ぁ↓簇峭�054-251-1566、Fax番号054-251-1567。電話にて口頭で発注の旨を伝え、電話の後すぐFaxで注文書を送る。折り返し合計金額と納期予定、支払い(振込み)の指示が書かれた見積書がFaxで届き、指定された金額を先に振り込んで発注完了。振込み後、在庫があれば振込み日の翌日発送。
��高圧継手：「ステンレス鋼（SUS304）製捻じ込み型六角『ニップル』、呼び径1/4（または8、ということもある）管厚S80(肉厚規格の名前で、スケジュールはちじゅう、と読む。ドライミストの6MPaという高圧に耐えうる肉厚であることを示す。)、PT（テーパーネジという高圧配管に適したネジのきり方を示す。）」価格：273円×3個
「ステンレス鋼（SUS304）製捻じ込み型『ティーズ』（チーズとも言う）呼び径1/4（ニップル同様同じ規格でも2種類の呼び方があり1/4サイズは別のスケールでは8、とも言う。）、管厚S80、PT」価格：603円×2個
発注先：�螢侫献肇�http://www.2219.co.jp/ 東京営業所
��03-5687-2219、Fax03-5687-2271、電話にて注文の旨伝えた後、Faxで注文書送付。
折り返し納期と合計金額の書かれた見積書が返送されてくる。納期は3日程度。注文金額が小さい場合は送料1000円が加算される。
��圧力計：第一計器社製「汎用圧力計（測定範囲16MPaまで）」
メーカー品番 HNT-221A-16MPa、参考価格￥3,020。
実勢価格はもう少しお買い得なレベルにある。写真は0.4MPa仕様の物。
発注先：株式会社MonotaROのMonotaRO.comでネット注文可能。https://www.monotaro.com/納期は最短翌日、この圧力計は5日以内発送であった。MonotaRO.comでの注文コードは03356701。ケース形状:Ａ型縦型つば無し
接続部のサイズ:G1/4B (PF)
測定範囲(MPa):0〜16 、外径(Φmm) 60mm。
��バルブ：Kitz社ステンレス鋼製「ミニチュアバルブ」、ニードルストレート型、
品番「UN26-AP-2」（呼び径1/4サイズ）、価格税込み9408円
発注先：石黒株式会社 ��03-3552-2171、Fax03-3552-5364
電話にて直接注文の旨を伝え、その後Faxで注文書を送る。
指定された代金振込み確認後に発送。または八丁堀のオフィスへ直接代金を持ち込み引き換えも可能。
＊Swagelokの製品にも使える高圧バルブがラインナップされているのでそちらを用いてもよい。Swagelokの方がデザインは洗練されている印象がある。
発注相談先はチューブ継手の欄参照。
��シールテープ：ホームセンターなどの水道用品売り場にて一つ100円程度で購入可能。
��工具： モンキーレンチ2本など一般的なもの。
組み立て方：
1：長さ2メートルで納品されるSwagelokステンレスチューブをチューブカッターで切断し、60センチの管を3本作る。切断面をバリ取りツールでキレイに仕上げる。2：Swagelokの継手（ティー×３つ、エルボー×１つ）のメスネジの部分にノズルを取り付ける。プラスチックのネジの部分にシールテープ��を少なくとも10回巻き、モンキーレンチ等の工具でねじ込んでゆく。かなり奥までねじ込めるが無理をするとねじ切れてしまうこともあるので注意が必要。＊Swagelokのネジと一般のネジは相性が良くない事がある（2007年8月15日注：これはNPTねじとISOねじの違いにより生じます。swagelokを使用の際は「NPTねじ」ではなく、「ISOねじ」を指定してご購入ください。以下は知識の無かった我々がNPTねじで購入してしまった場合の失敗例としてご覧下さい。)のでシールテープを通常より多めに巻くと上手くいく事が多い。また、その悪さに起因してお互いのネジが削れて髪の毛ほどの太さの糸くずのような切削が数ミリから数センチほどネジ部分から伸びることがあるがこの切削を絶対に指で引張ってはいけない。非常に鋭く簡単に指が切れて出血する。
ポンプを動かした際、ネジ部分から勢いの程度の差はあれ水漏れする事もよくあるが、この場合一度継手からノズルを外して、張り付いているシールテープを大まかに剥がし、再び厚めにシールテープを巻いて継手にねじ込むことで改善される。このあたりの要領はDIYの経験による部分が大きい。
3：ノズルの付いたSwagelokの継手にチューブを奥まで差し込んで、ネジを回して固定する。ネジを手で締まる所まで締めてから、マジックでステンレス管、ネジ部分、継手部分に一直線に線を引いて目印とし、継手部分とステンレス管の目印がズレない様にネジ部分だけをモンキーレンチなどで1と1/4回転させる。これで継手とステンレス管が固定される。この操作をあと2回行い、先端にエルボーを同様の操作で取り付ける。
4：Swagelokの「メスアダプター」に高圧カプラーの「ソケット」を取り付ける。ソケットについているネジ部分にシールテープを少なくとも6回巻き、メスアダプターのメスネジにしっかりねじ込む。このねじ込みが甘かったり、シールテープの巻き方が足りない場合は水漏れが発生するのでその際は3と同じ手順でシールテープを厚めに巻きなおして締め付ける。
5：4で製作したソケット付きメスアダプターをエルボーの反対側、ティー側の端部の残りのネジ部分に差し込んで3と同様にマジックで目印をつけてから1と1/4回転締め付ける。
これでドライミストノズルの直列配管は完成。
次に高圧ホースの組み立てを行う。
6：任意の長さ(ここでは5メートル)で購入した共栄産業の高圧ホースの両端は「オステーパーねじ」を指定しているのでそこへカプラーの『プラグ』を取り付ける。1本は両端に、もう1本は片方だけで良い。プラグ側は「めネジ」になっている。ホース金具のオネジ部分にシールテープを巻きつける。少なくとも5回は巻くと良い。両端にプラグを取り付ければ高圧ホースは完成である。
7：RYOBI高圧洗浄機付属のホースを加工する。噴霧銃が取り付く部分の「めネジ金具」が本来は真鍮製のはずであるが、鉄製の金具が取り付いている場合があるのでその場合は販売店やRYOBIの営業所へ電話報告の上、交換してもらう。鉄のままだと数日で赤錆が発生しみるみる朽ちて行く。
このメネジにニップルを取り付ける。ネジ部分に多めにシールテープを巻きつけてから接続する。ねじ込む深さはあまりなく、数回転回すだけで接合できる。さらにニップルのもう一端へはカプラーのプラグを取り付ける。ここでもニップルのねじ部分にシールテープを多めに巻きつけてから捻じ込む。
次に、圧力調整のための配管を製作する。
8：冒頭の組み立て図「圧力調整ユニット」の図を参照して組み立てを行う。
9：冒頭の参考図面類を参照して
すべての部材をカプラーで結合すればミスト噴霧の準備が整った。
バルブを「全開」にしてポンプのスイッチを入れ、余剰水側に水を流す。
ゆっくりとバルブを閉めてゆくと圧力がかかり、圧力計が動き出す。
そのままゆっくりとバルブを閉めてゆくと1〜2MPaあたりでシューッと
ミストが噴出し始める。
さらにバルブを注意深く締めて行き6.0MPaまで調整する。
*この時点で継手のどの部分からも水漏れがなければ完成である。
水が漏れている箇所があれば必ずポンプを停止してから
継手を取り外し、再びシールテープを巻きなおして再締め付けを行う。
ほぼ絶対と言えるほど我々素人は捻じ込み部分のどこかで水漏れを起こすので
むしろ一度も水漏れが起きなかった場合は奇跡とも言える。
余剰水をタンクに戻して再利用することも当然考えられるが、
過去2回辻本研ミスト班は容量20ℓ、60ℓのタンクを製作し
連続運転を行ったものの、
20ℓでは運転後5分以内に水温が40℃を突破、60ℓでは1時間連続運転で
水温が40℃を超える結果になった。
ポンプの許容水温が40℃までであることを考慮すればタンクは大きい方が安全である。
一般に60から70ℓを超えるようなタンク（バケツ)は
なかなか手に入らないのでそれらを並列にいくつか並べて
総容量を大きなものとし、一日の運転が終わった後その水を
風呂に導いて入浴するというコジェネレーション的活用法も
大いにありうる。
このあたりの工夫はDIYレベルのものつくりの醍醐味であると思われるので
大いに工夫していただいて我々にもフィードバックしていただきたいと思っている。
*以上記載の内容に関わる間違いや、
それらに起因するしないに関わらず
自作ドライミストに関する紛争・事件・事故等については
学校法人東京理科大学及び
東京理科大学辻本研究室では
一切の責任を負いかねますのでご了承ください。
以上。
