December 2017

DSCN3650

サスペンションを組む前にメカ固定用のプレートのビス穴を開けました。


DSCN3640

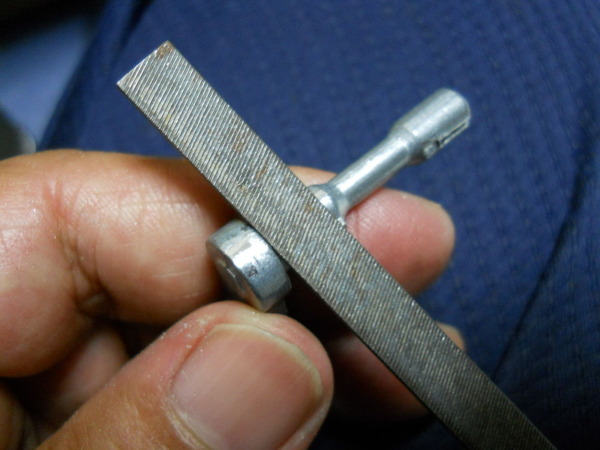

ダイカスト製のサスペンションアーム。バリなどを根気よく取りました。ホワイトメタルとは違うのでかなり硬い材質。DSCN3638 2
DSCN3644
DSCN3647
DSCN3646

トーションバーならぬ板バネはラジオペンチで曲げながらセットしました。DSCN3657

DSCN3659

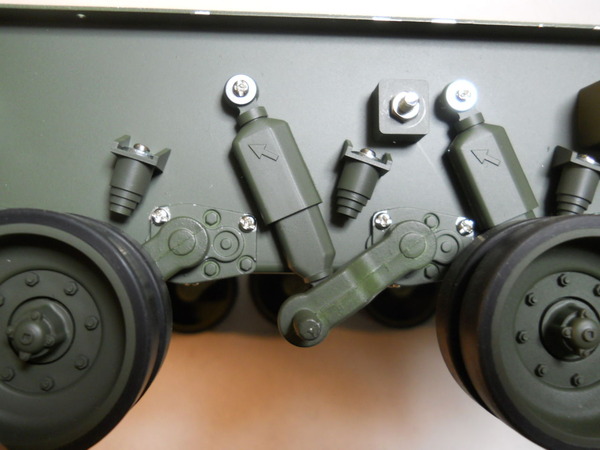

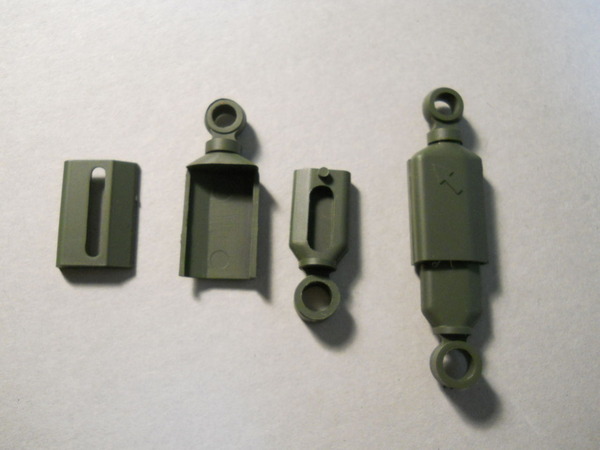

オイルダンパーも可動するようにできています。
DSCN3653

ロードホイールにベアリングを組み込みサスペンショナームも5.0の真鍮シャフトにしたいですが、とりあえずそのまま組みました。固定がキャプ式なのでその辺も不安です。DSCN3660

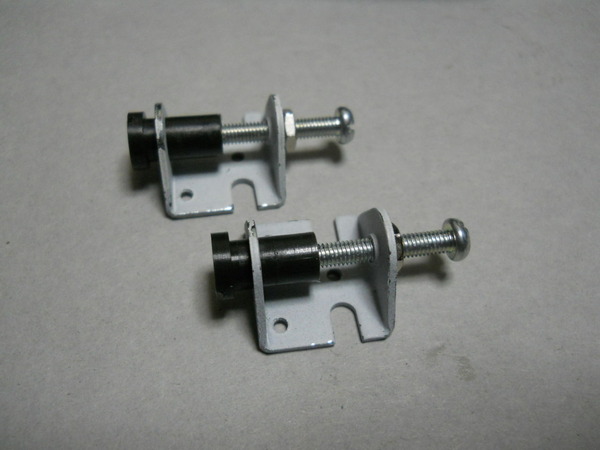

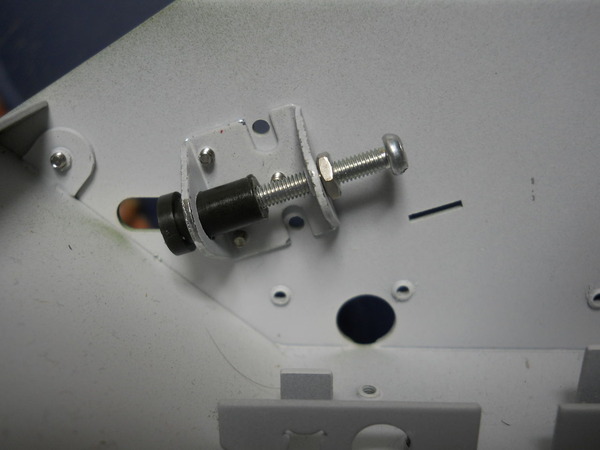

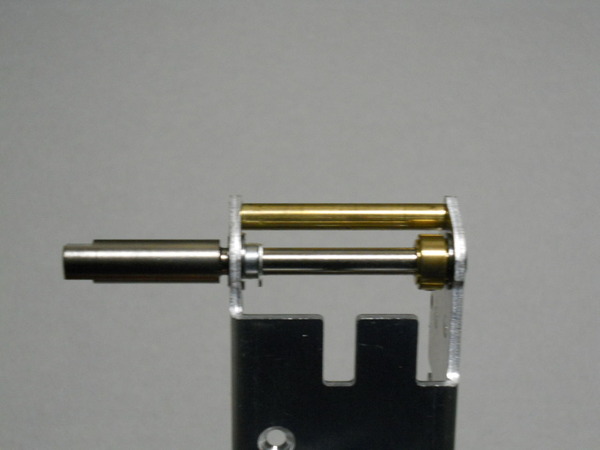

誘導輪のテンション調整機構ですが左右一体化してるのでこの辺も要改造ですがとりあえずそのまま組んでみます。DSCN3641 2
DSCN3642

つづく
    このエントリーをはてなブックマークに追加 mixiチェック Clip to Evernote

久々の日記です。シャーマンも完成していないのにレオパルド1のラジコン化日記をば。実はシャーマンより先に作り出していたのですが。

何年か前にレオパルド1がディスプレイモデルで再販されてに入れた方も多いのではないでしょうか。40年も前に、子供の時にラジコンやリモコンで販売されていたのですが、ディスプレイとはいえ当時の憧れを手に入れられるというのは素晴らしいですね。
さて私は初めからラジコン化したいという魂胆で購入したのですが、蓋を開けてみたらびっくりです。現代のフルオペシリーズのメカ部品の取り付けができるようにキットは改良されていました。砲塔の回転ギヤなどです。車体の動力モーターギヤボックスも高さを調整して、キットのドライブシャフトを交換してあげれば簡単に取り付けられます。
今回用意したものは、
シャーマンの走行装置モーターギャボックスのアッシー左右
シャーマンの砲塔回転ギャボックス 関連パーツ
KVー1のサークルギャ(確か....)

これから砲上下作動のギャボックス、リコイルシステムのギャボックスを揃えるつもりですがどれを使うかは選定中です。

36207_p1
DSCN3616 2

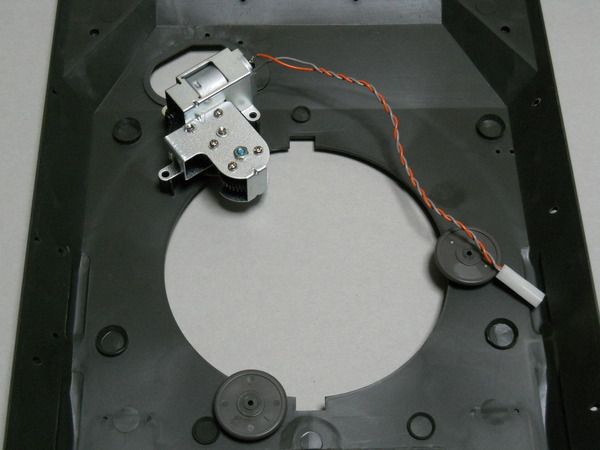

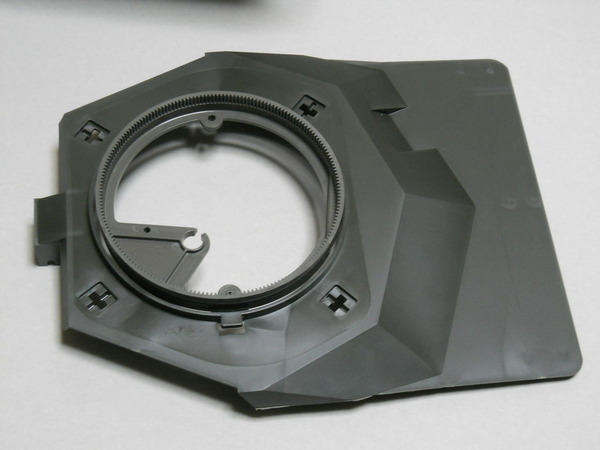

砲塔のサークルギャここは工夫しないと。DSCN3617
DSCN3615 2


シャーマンとKVー1の比較。 同じモーターなら径が小さいほど砲塔の回転スピードは速くなるはず?

DSCN3618 2


DSCN3621

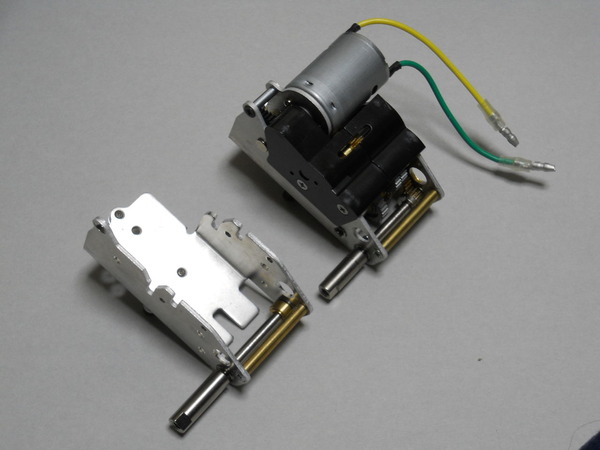

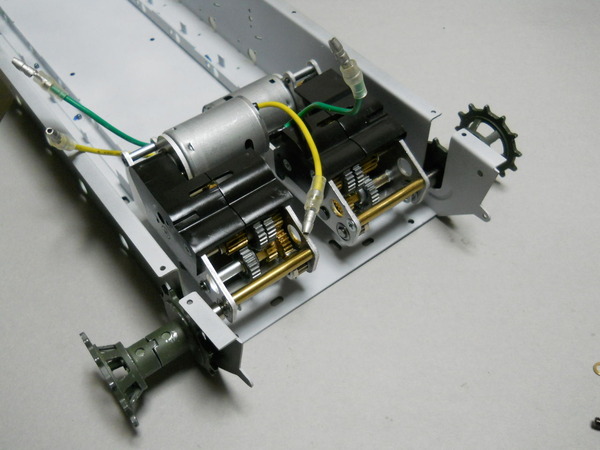

シャーマンのギャボックスとキットのギャボックス。ドライブシャフトを交換します。ギャボックスもバラして回転させながら組み直しました。DSCN3622 2
DSCN3623 2
DSCN3627
DSCN3630
DSCN3633
DSCN3637


続きます。
