3XVクランク組み換えオーバーホール

★モータースポーツやツーリング、バイクと暮らす楽しさを仲間と共に、もっともっと広げて行きたい HOME https://www.motoplan.com ★日々の出来事や最新の情報など、分かり易い画像と共に専門店の作業を、ご紹介して行きます。

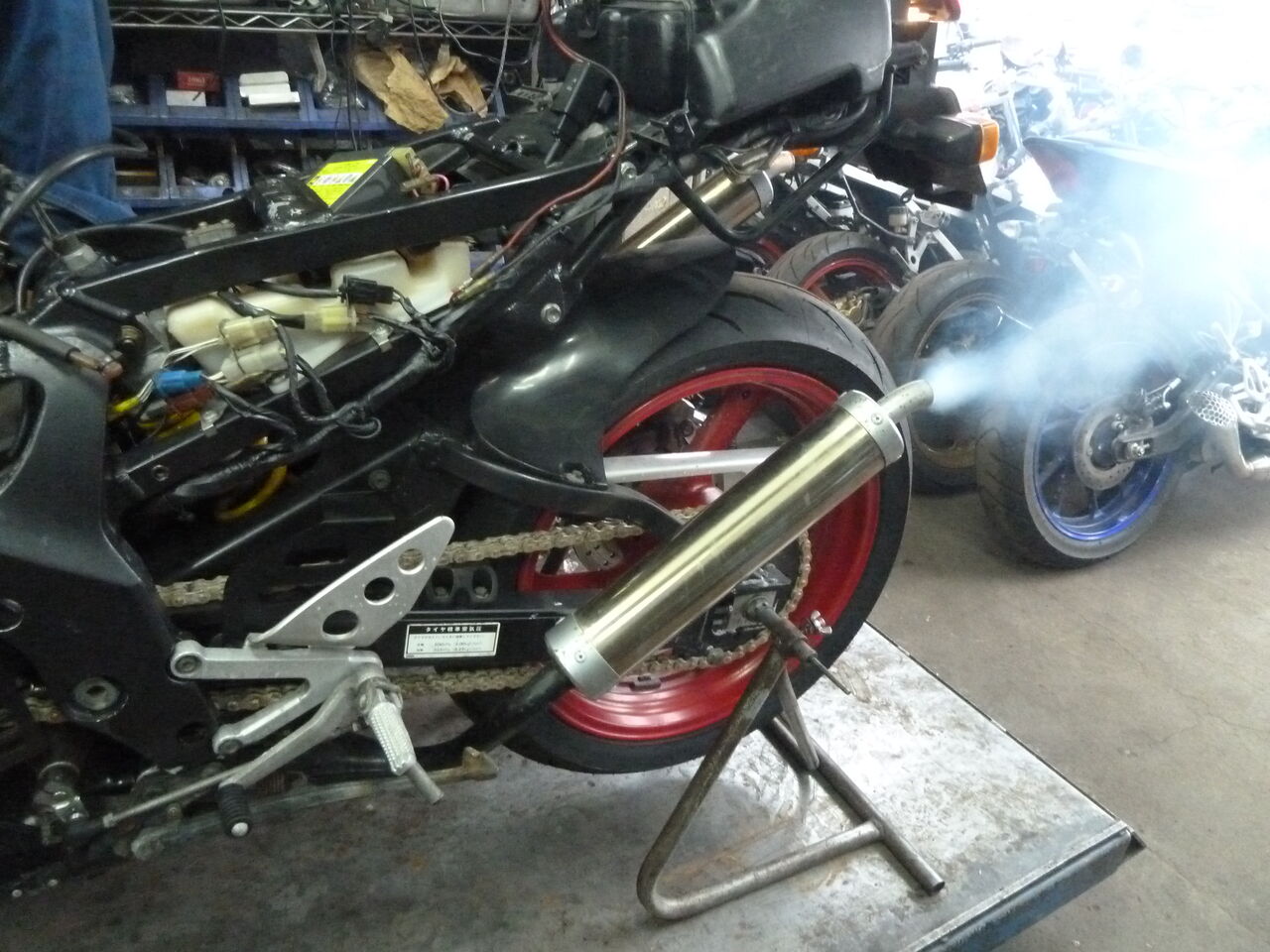

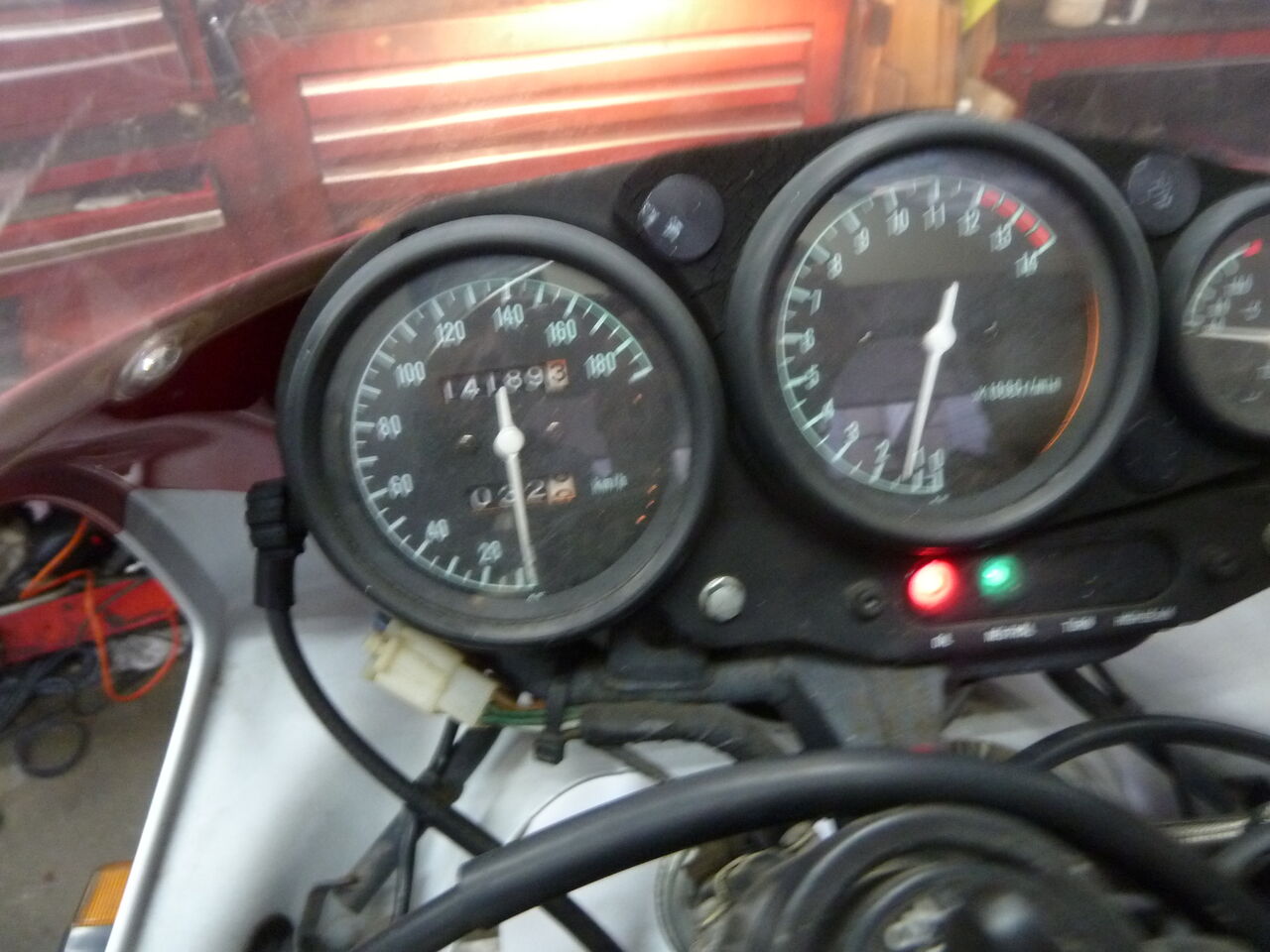

3XVエンジン始動

キャブレターO/H同調oilポンプ調整、油脂類給油、電装など点検を終えエンジン始動
P5250781
エンジンテスト走行テストも快調です。〇田様オーバーホールは完了致しました。~
P5250782

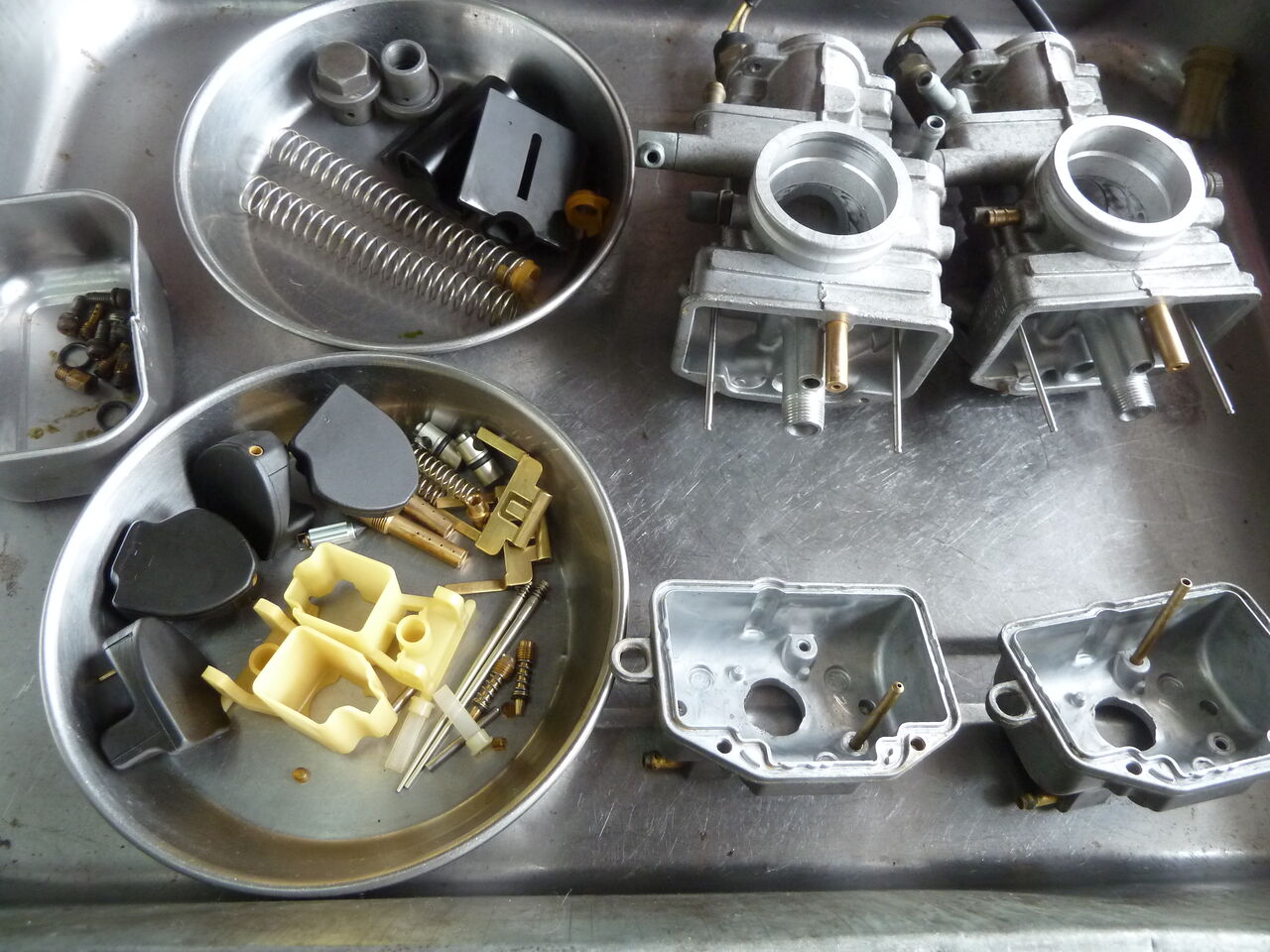

キャブレター分解

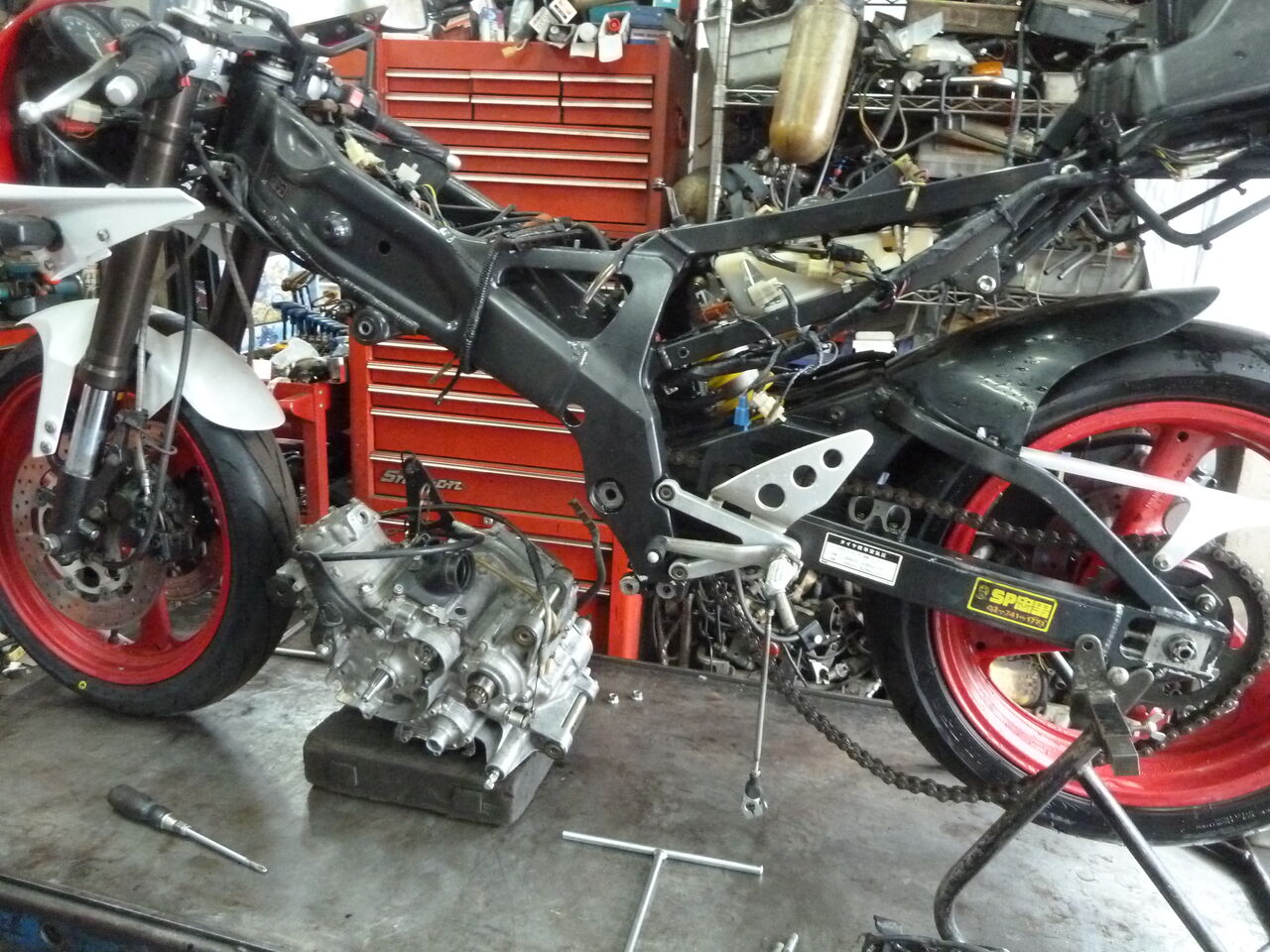

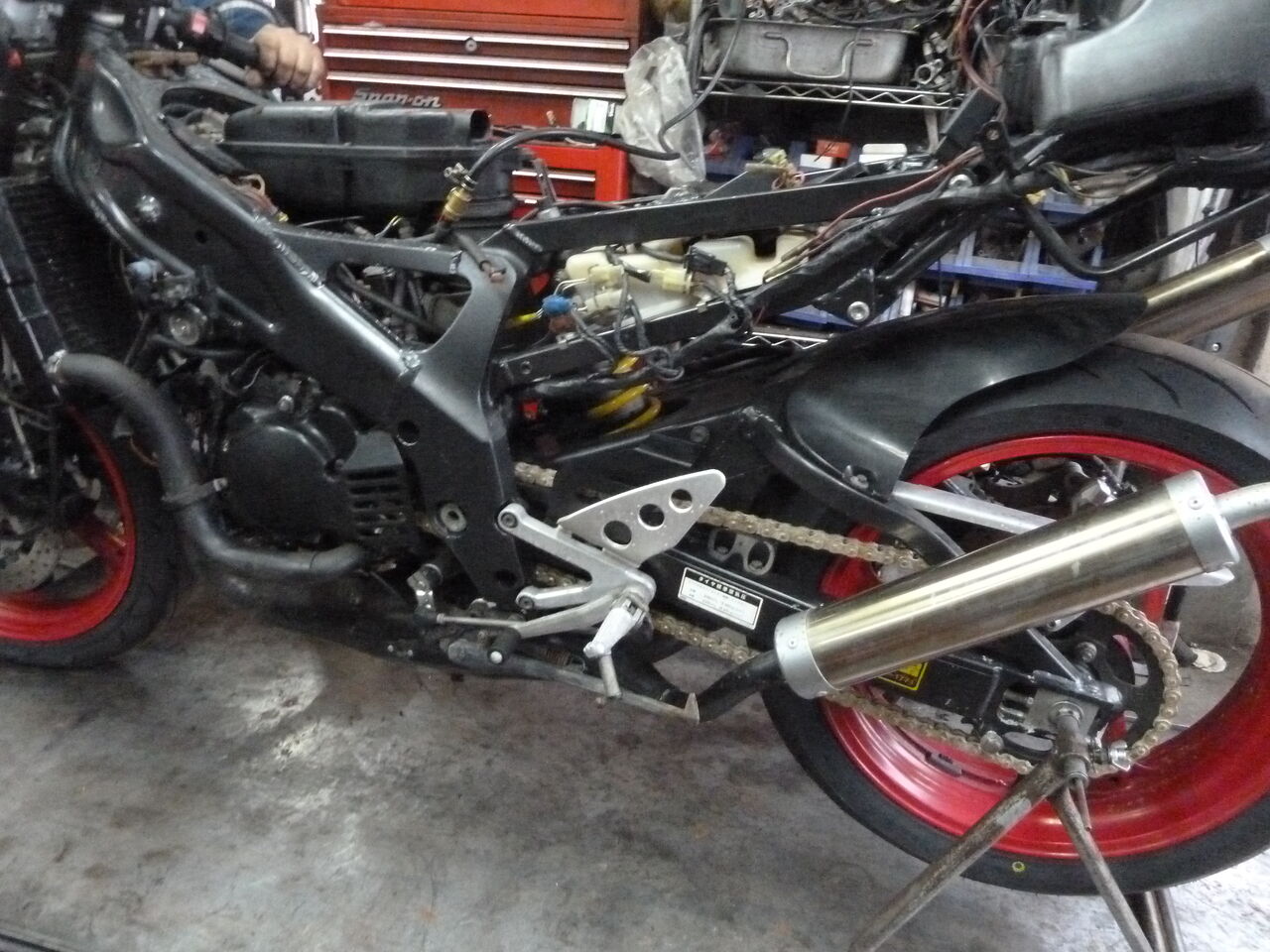

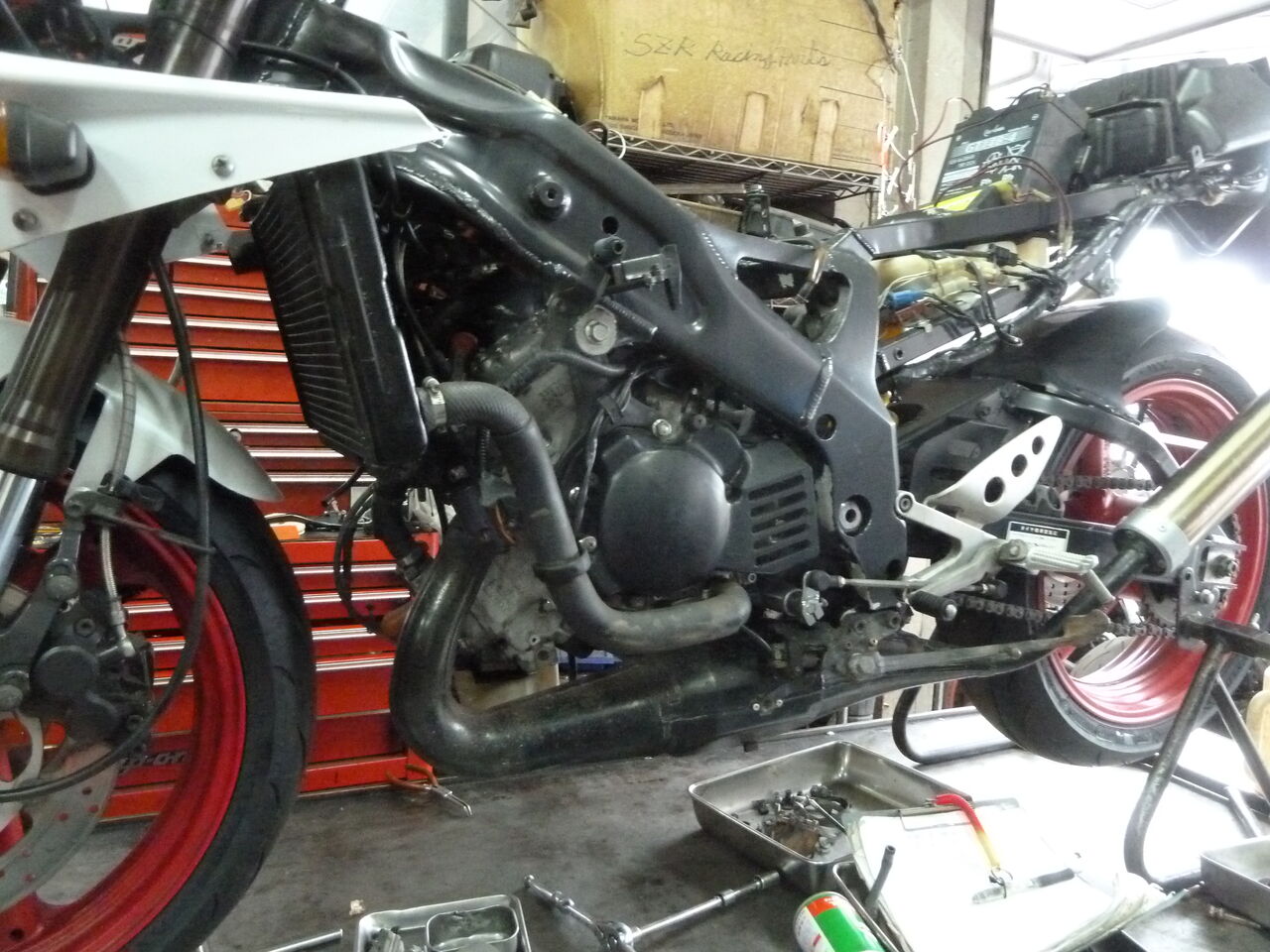

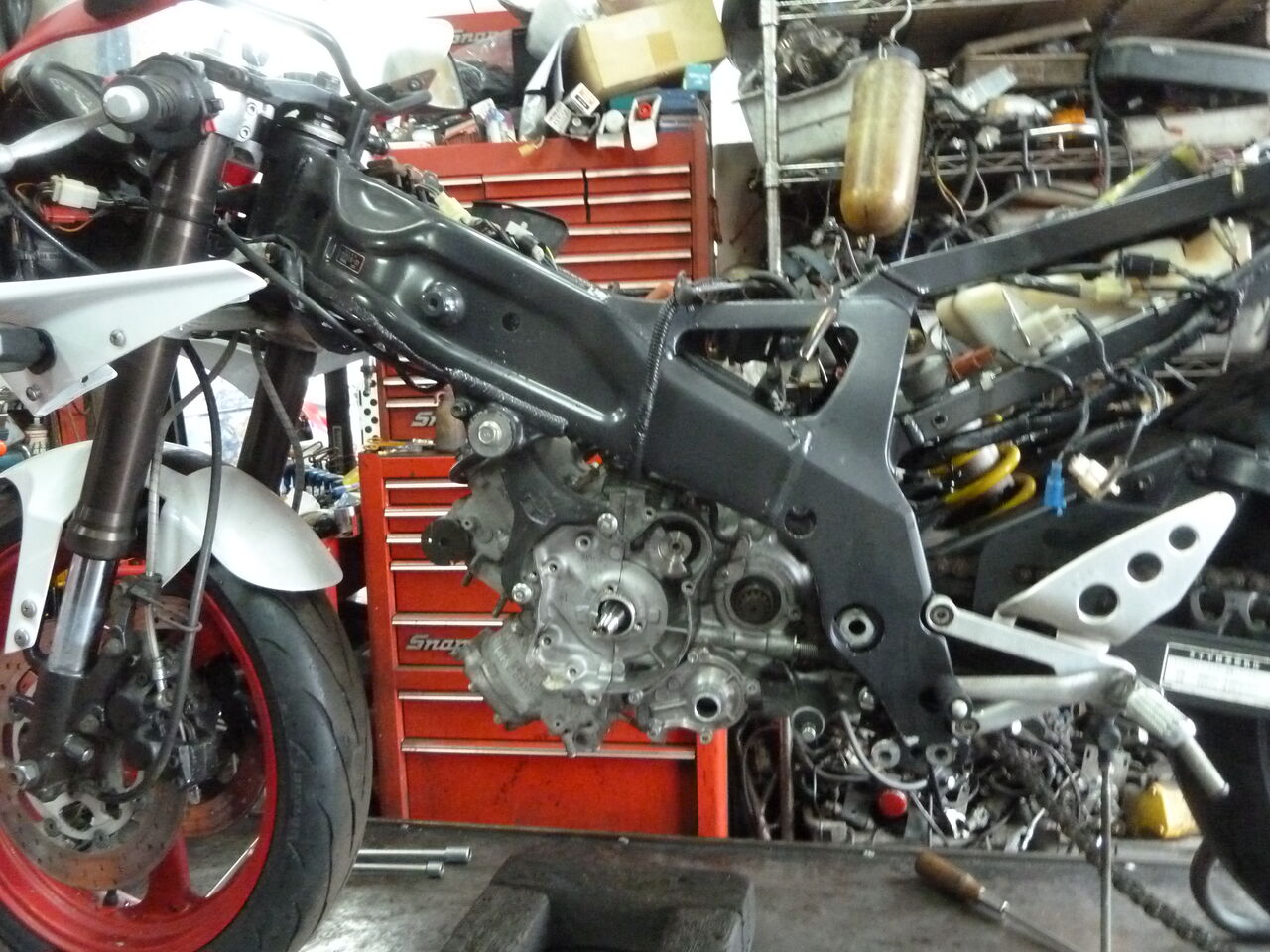

今日は3XVエンジンをフレームに載せました。補器類取り付け

P5230772
キャブレターも分解して洗浄オーバーホール明日にはエンジンテストが出来るかな?
P5230777

ショットピーニング

3XVシリンダーはホーニング研磨
P5220764
シリンダー壁面はテフロンコート仕上げ
P5220763

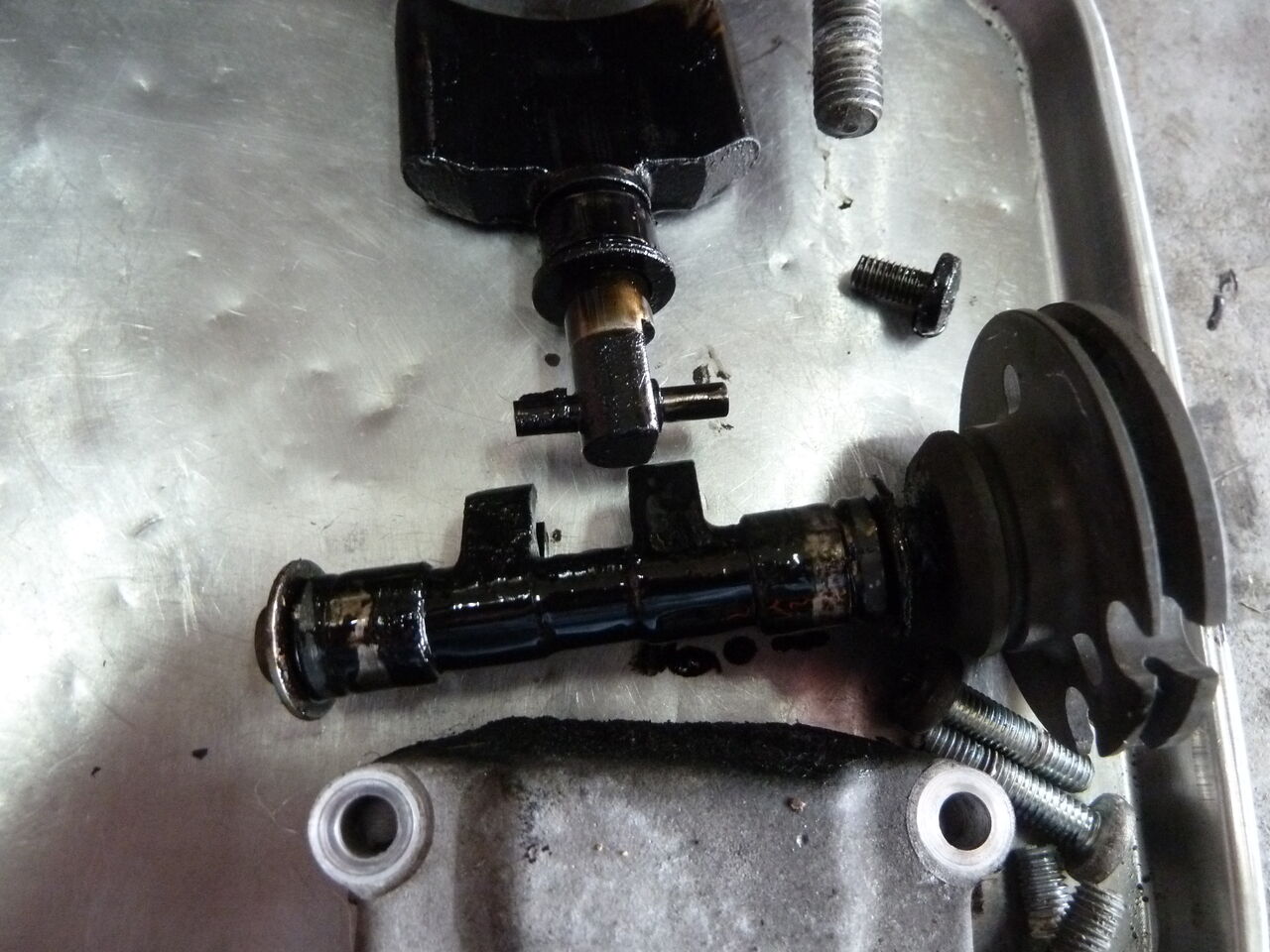

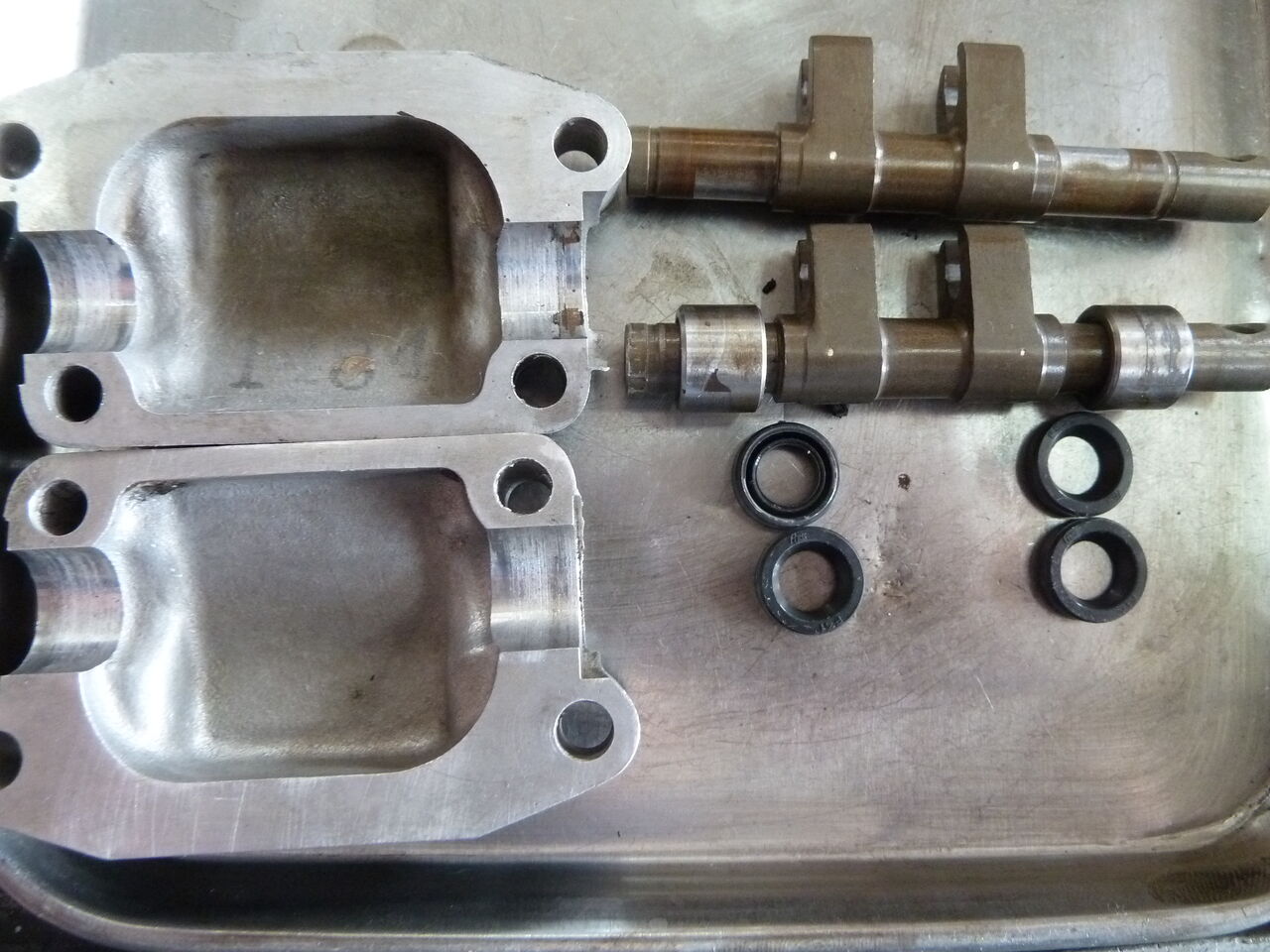

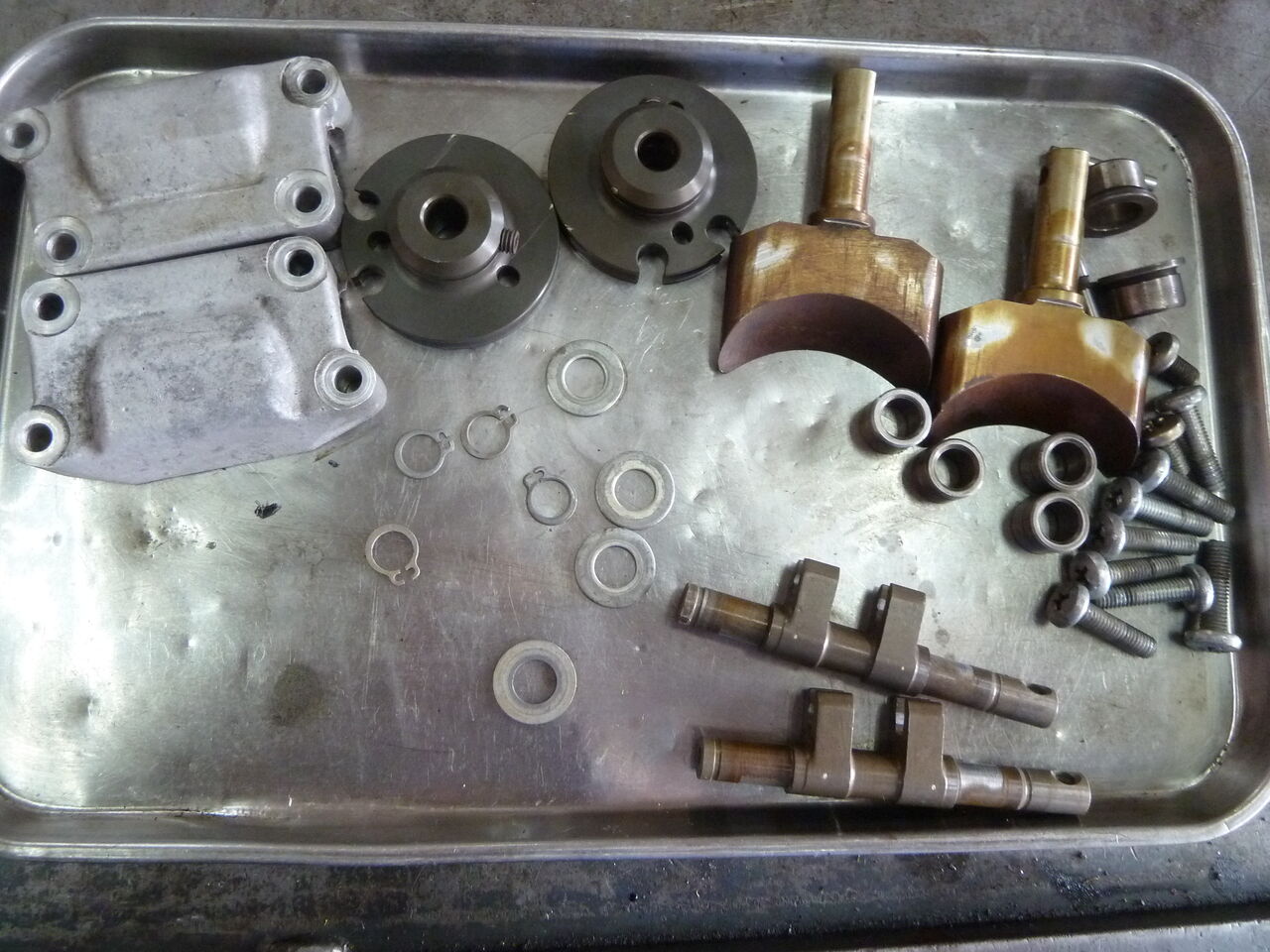

リードバルブ、YPVSバルブなど洗浄後作動部の摩耗点検交換
P5220765

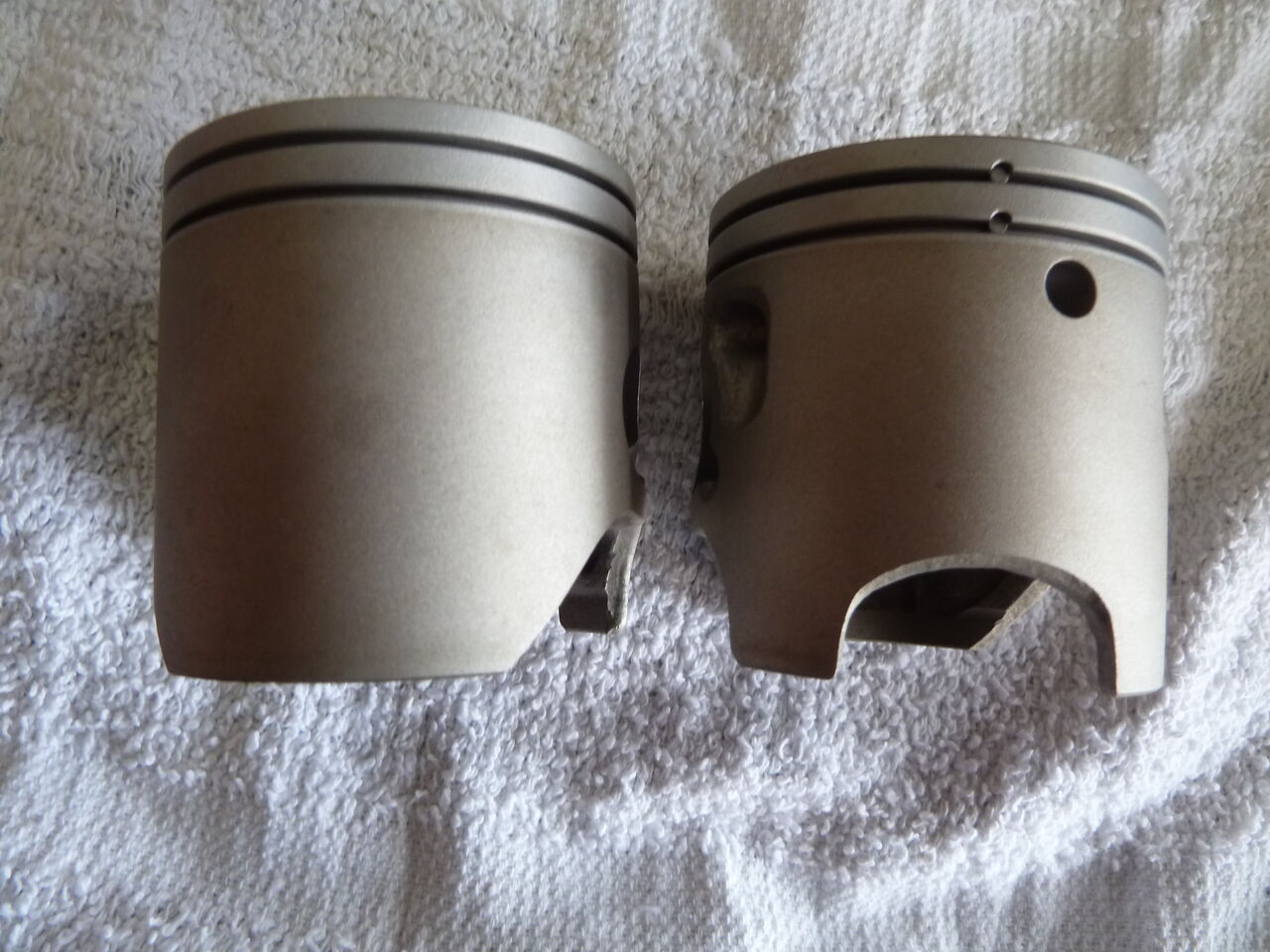

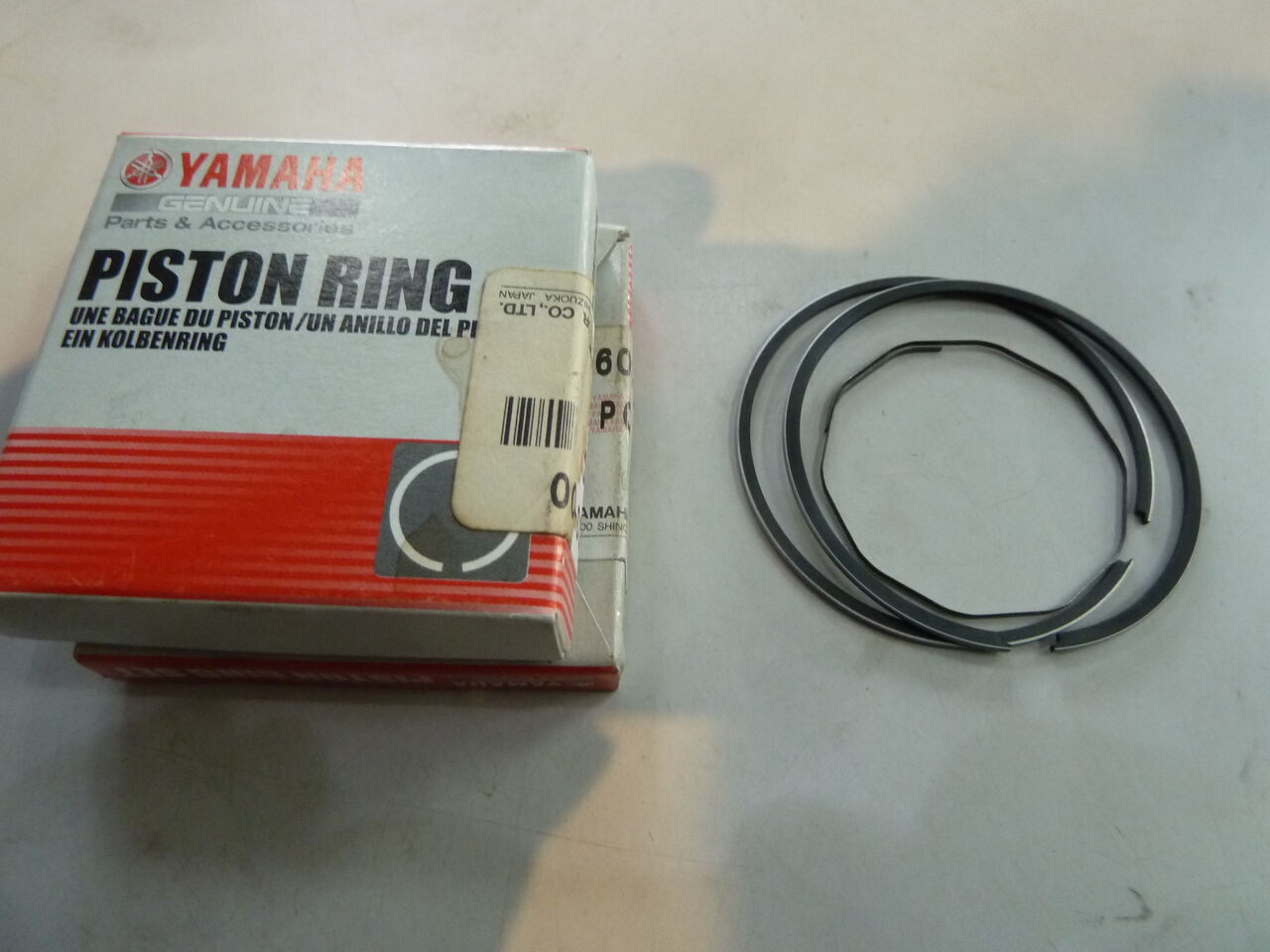

ピストンはショットピーニング処理 ※(摺動抵抗低減、表面硬度UP耐久性向上効果)
P5220762

P5220768

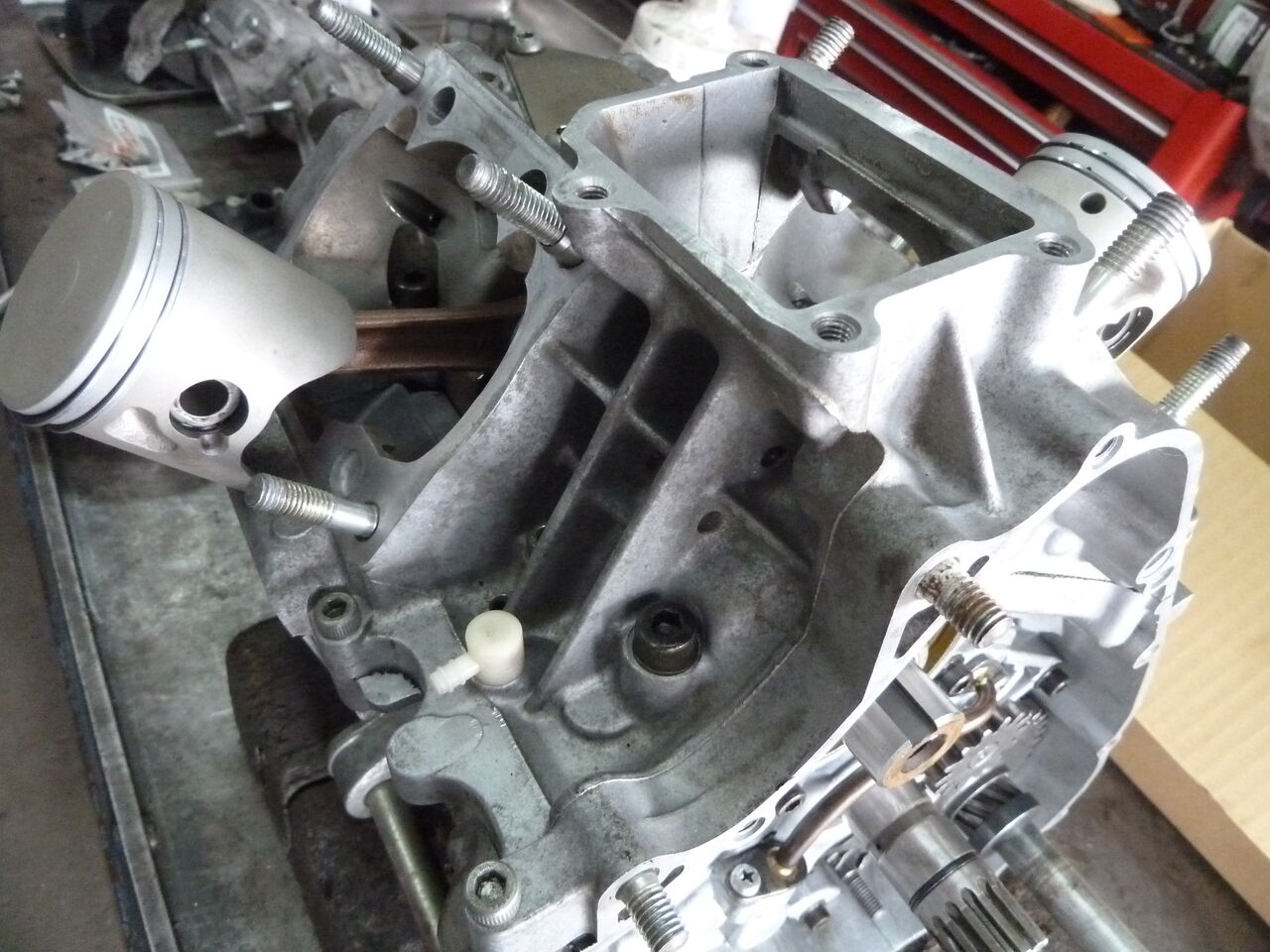

3XVの組み付けはシリンダーを先に組みベースボルトを締め付けてからYPVSをセット
P5220770

P5220769

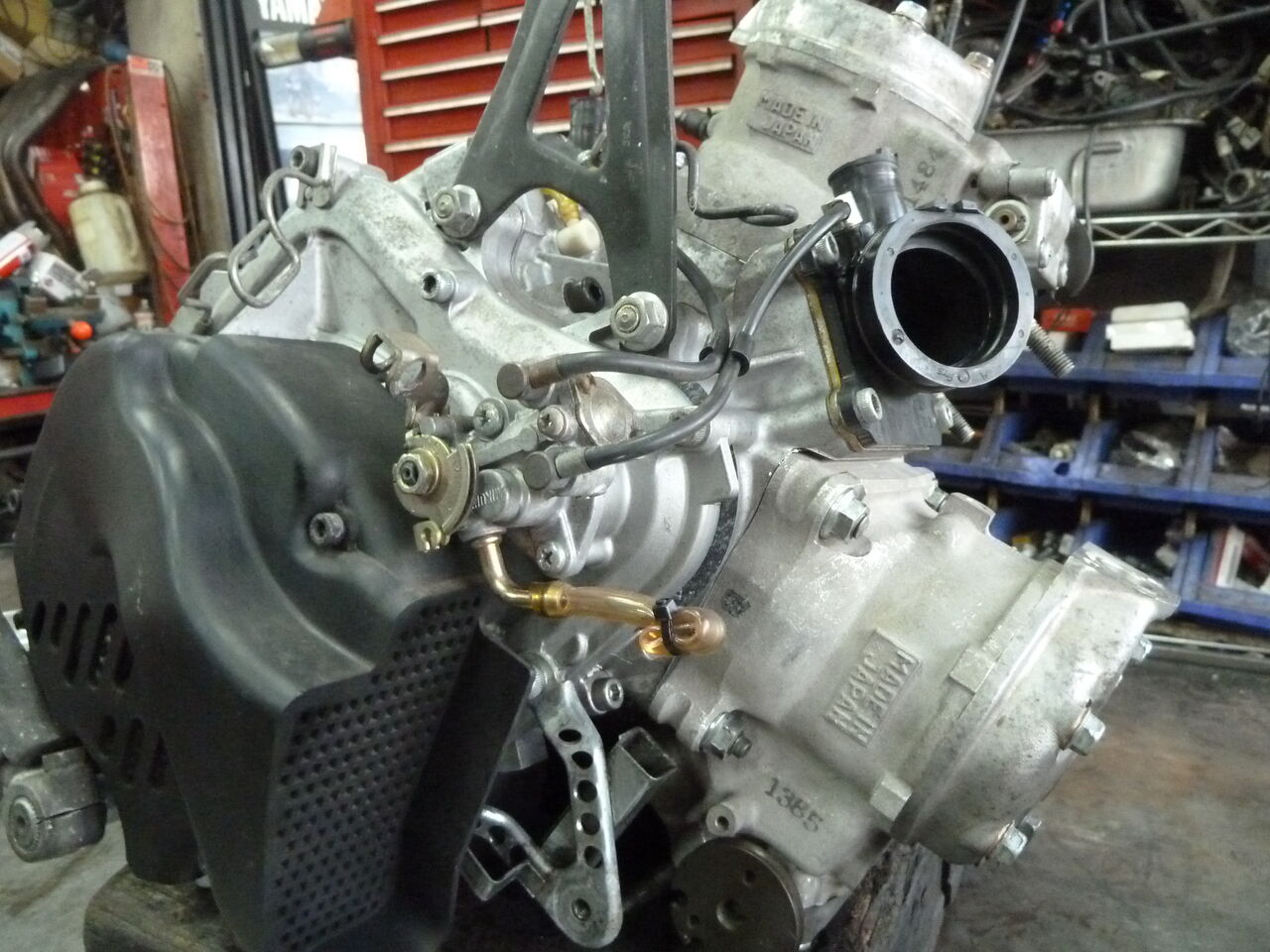

TZR250Rエンジン完成です。明日は車体に載せ、始動まで行けるかな...?
P5220771

SPクランク組み付け

ウオーターポンプシール交換O/Hカセットミッションを組付けました

P5210756

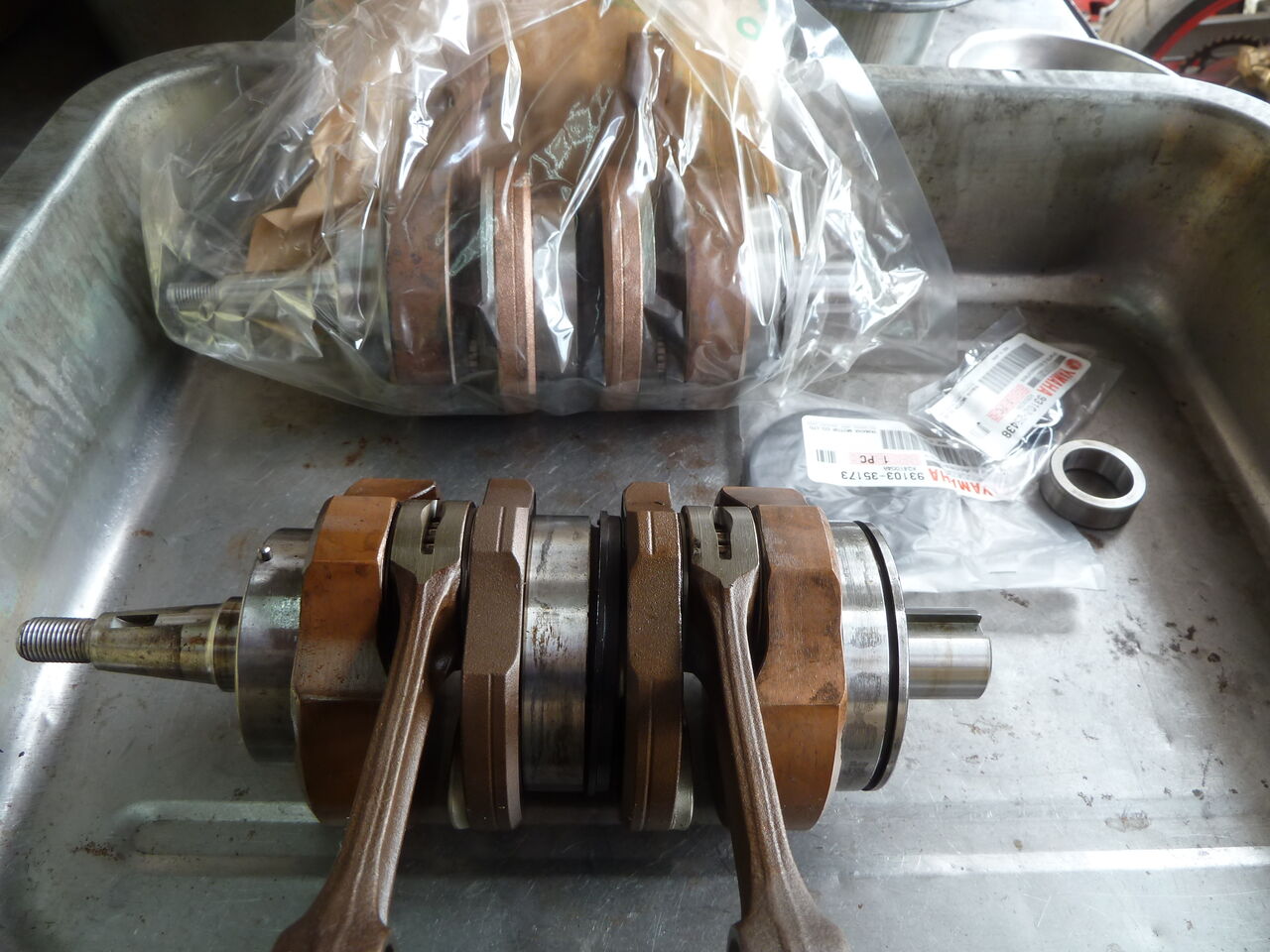

上側はSTDクランクシャフト販売終了と成り部品でもセンターシール等欠品して再生不可
下側は一次圧縮が上がる様に設計されたSPR専用クランク:ASSYコンバートします。
P5210757

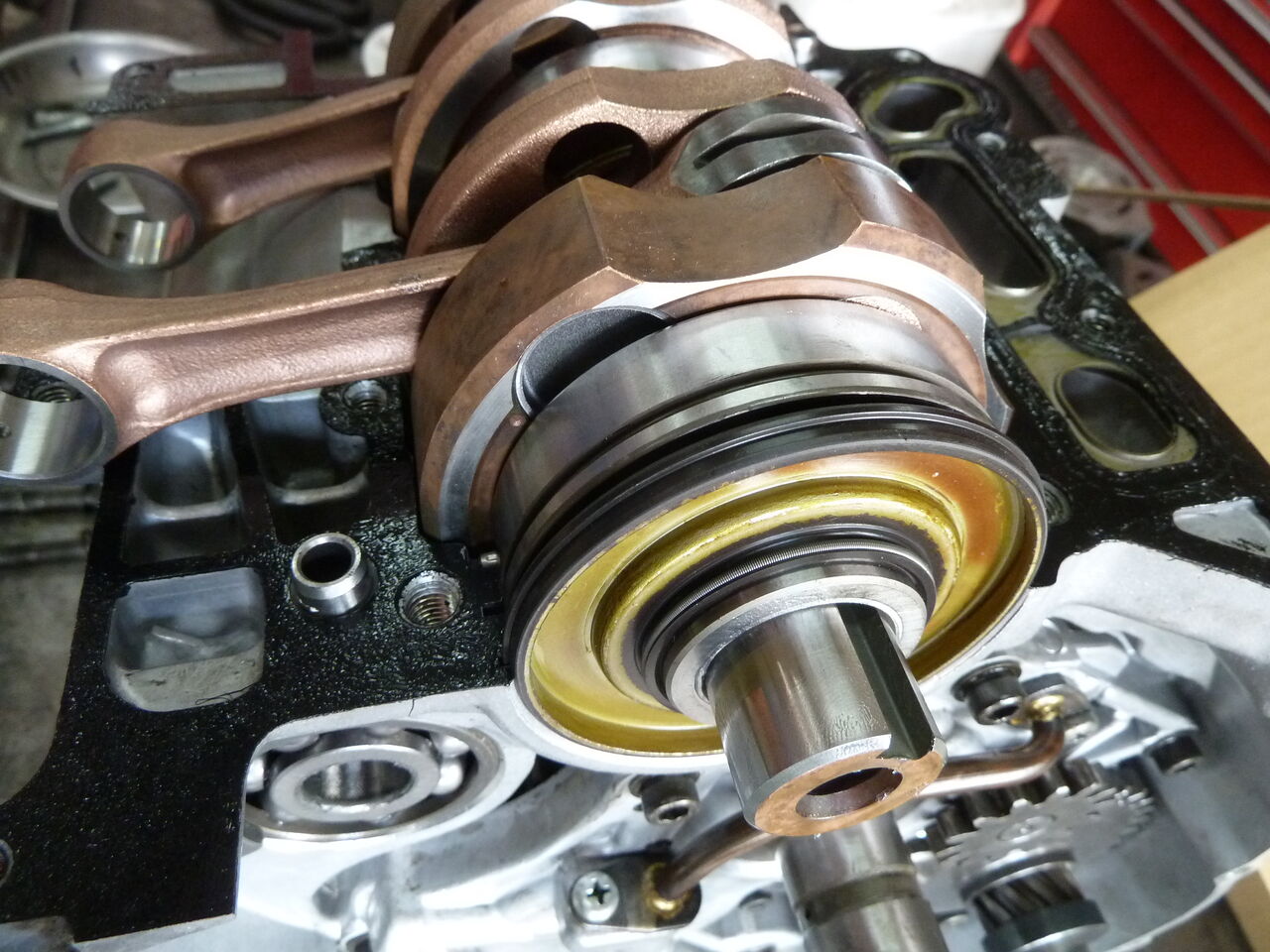

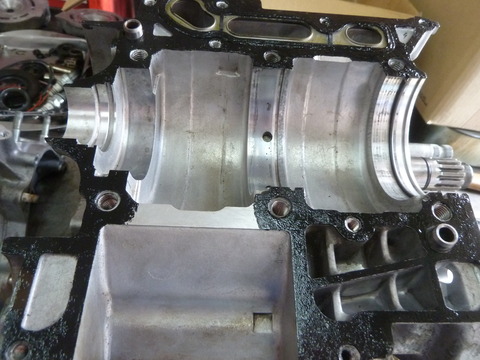

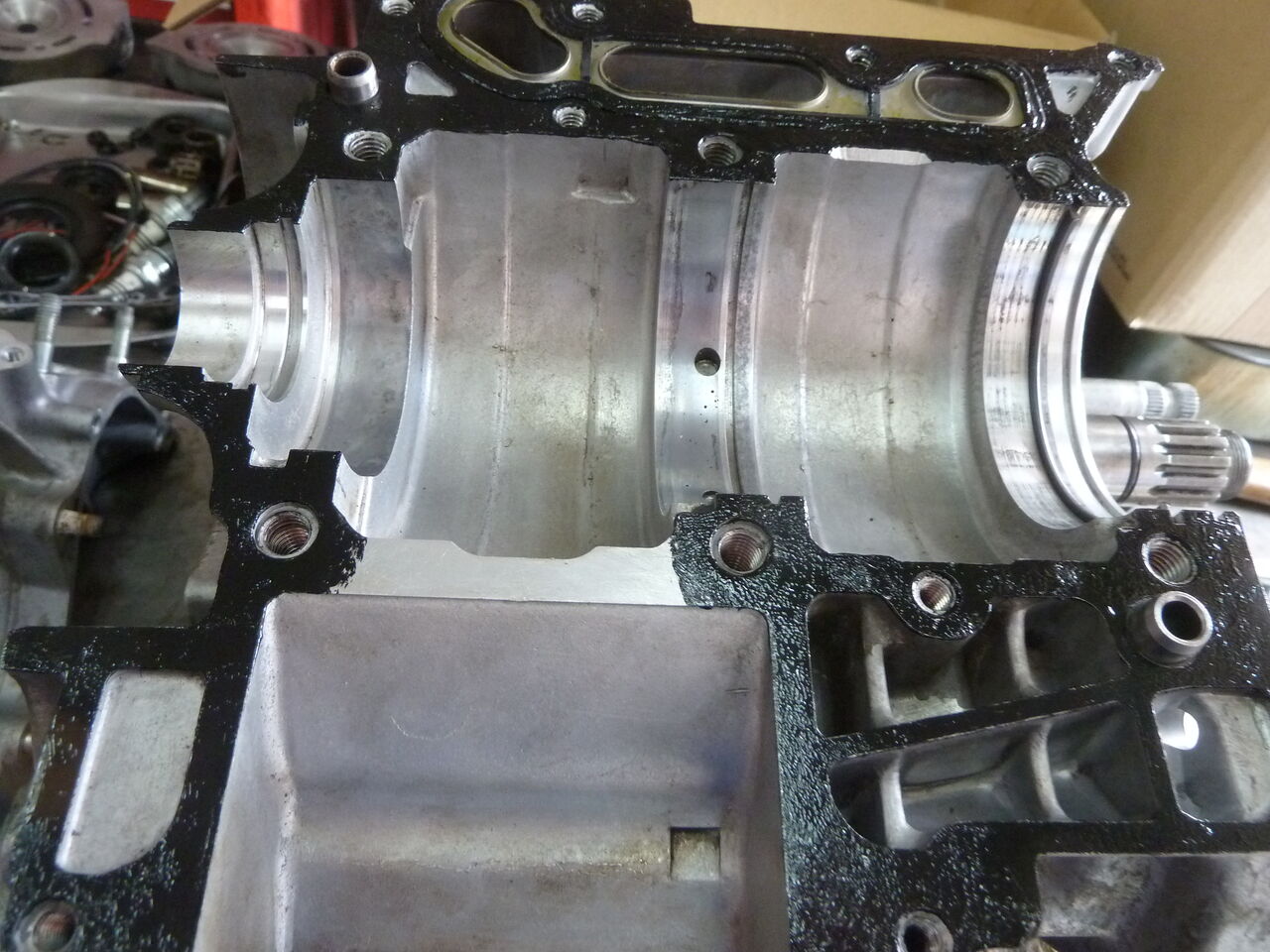

クランクケースは歪み測定面研、NEWクランクは精密芯出し、組み付け
P5210758

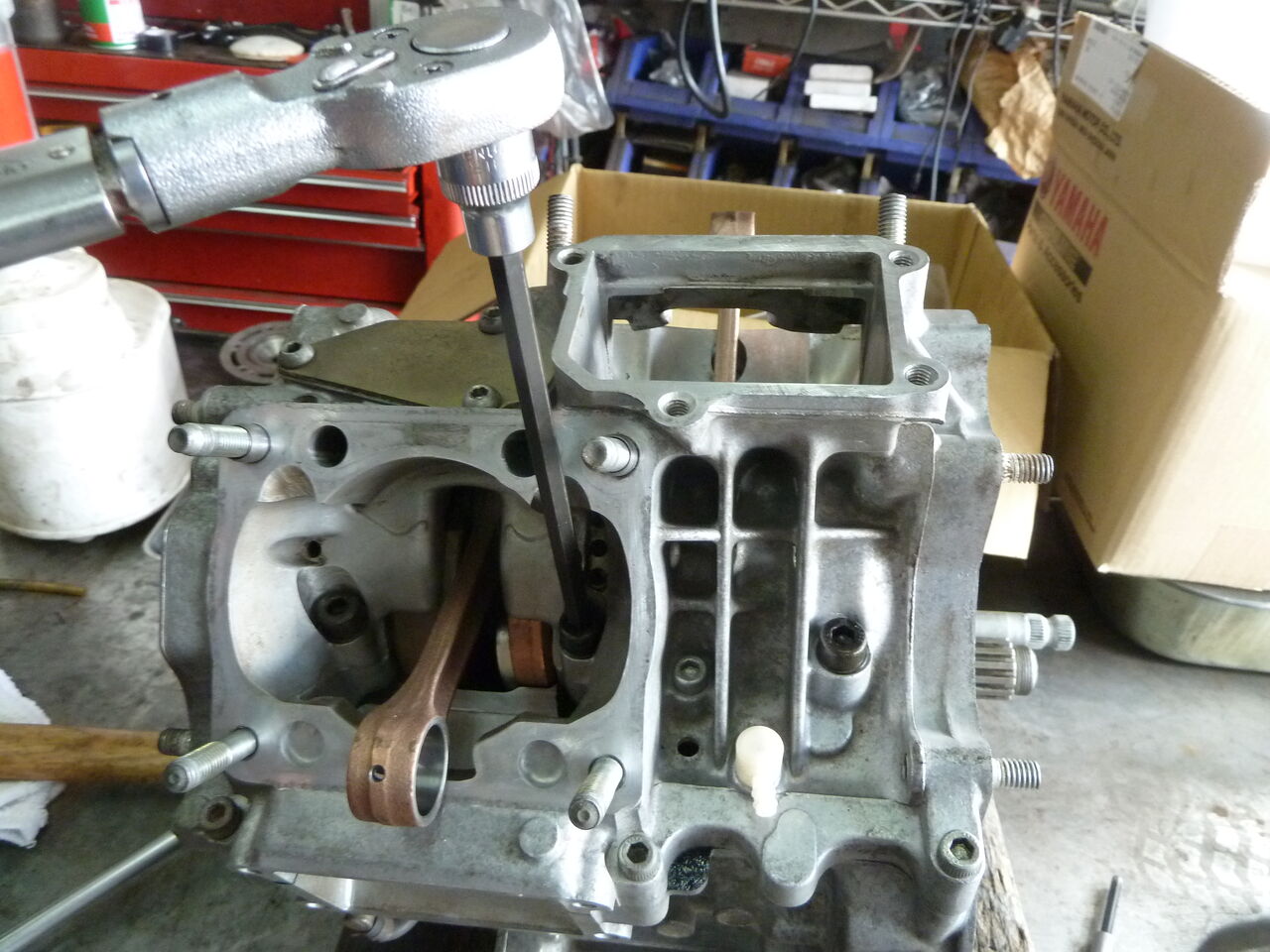

ケースアッパーを載せ規定トルクに締め付け
P5210759

P5210760
バランサー、クラッチ類を組み付け 腰下は完成です
P5210761

カセットミッション分解

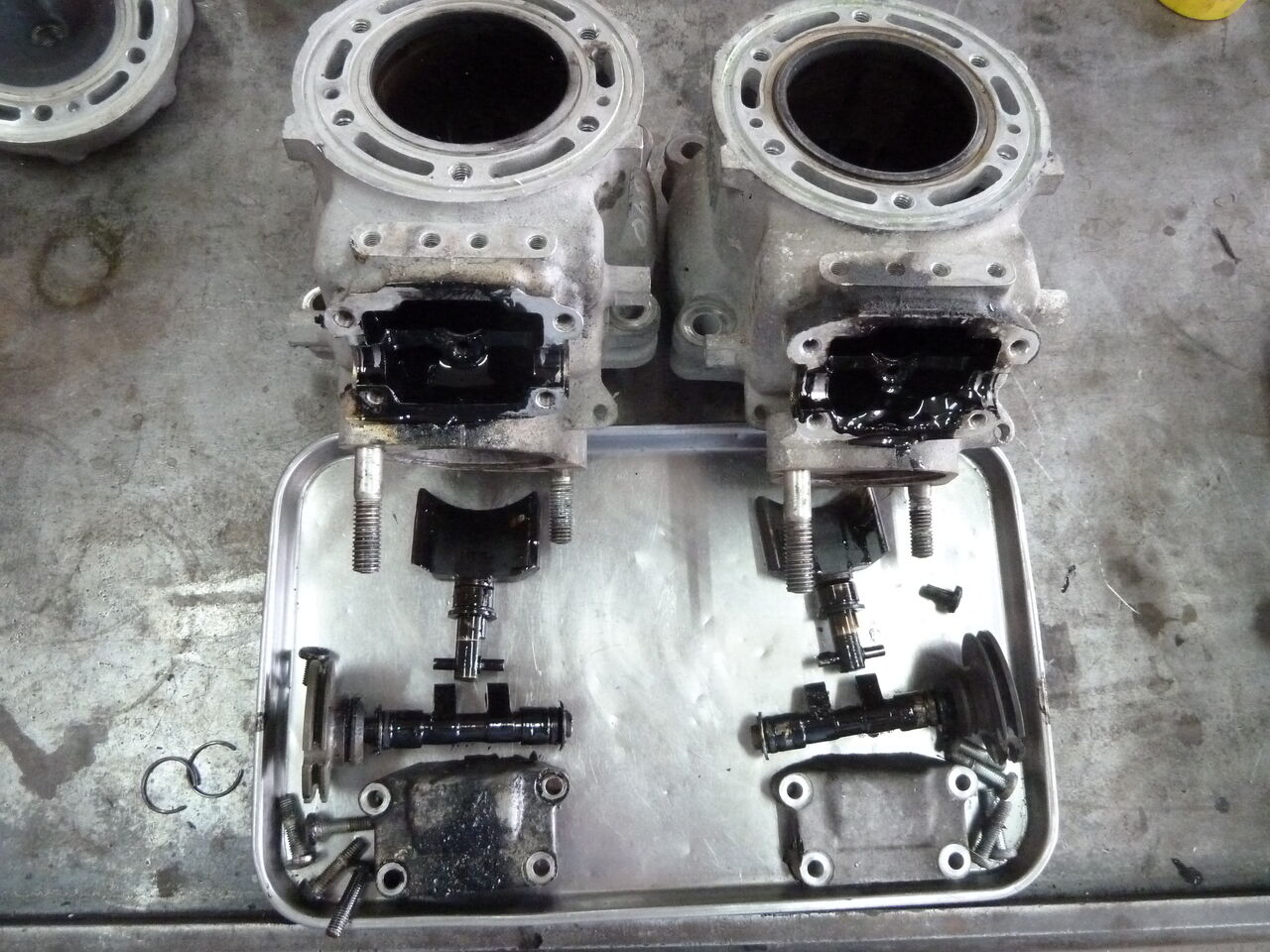

3XVエンジン分解、クランクやシリンダー類点検

P5200738
このエンジンは以前に分解の形跡が御座います
P5200740
ピストンは大きな傷も無く比較的良好です
P5200739
シリンダーもメッキ剥げは無くよさそうです。
P5200741

P5200742
クランクは予想通りセンターシールやベアリングが劣化摩耗特にセンターB/Gのガタ大
P5200743
※、3XVエンジンの冷却に重要なウオーターポンプは必ず分解点検します。
P5200745
ウオーターポンプのインペラーシャフトはケース内側のサークリップを外して取り出し
P5200746
カセットミッションを抜き取ります。
P5200744

P5200747
ミッション、シフト廻りがサクッと取れるカセットミッションASSYです 汗
P5200748
ケース奥、インペラーシャフト付け根のサークリップを外します。
P5200749

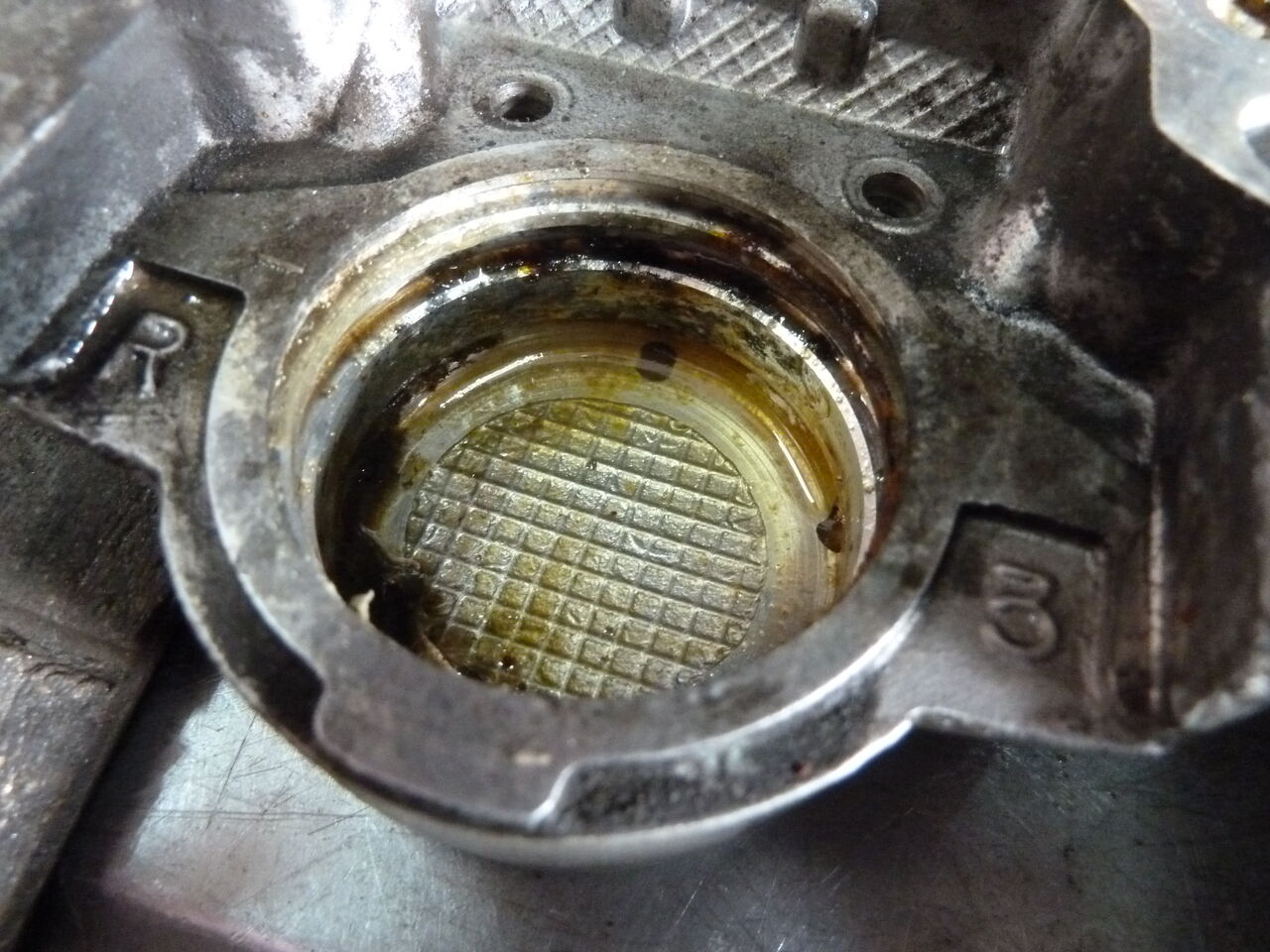

シャフトを抜くと乳化したクーラントが出てきました。
P5200750

P5200753

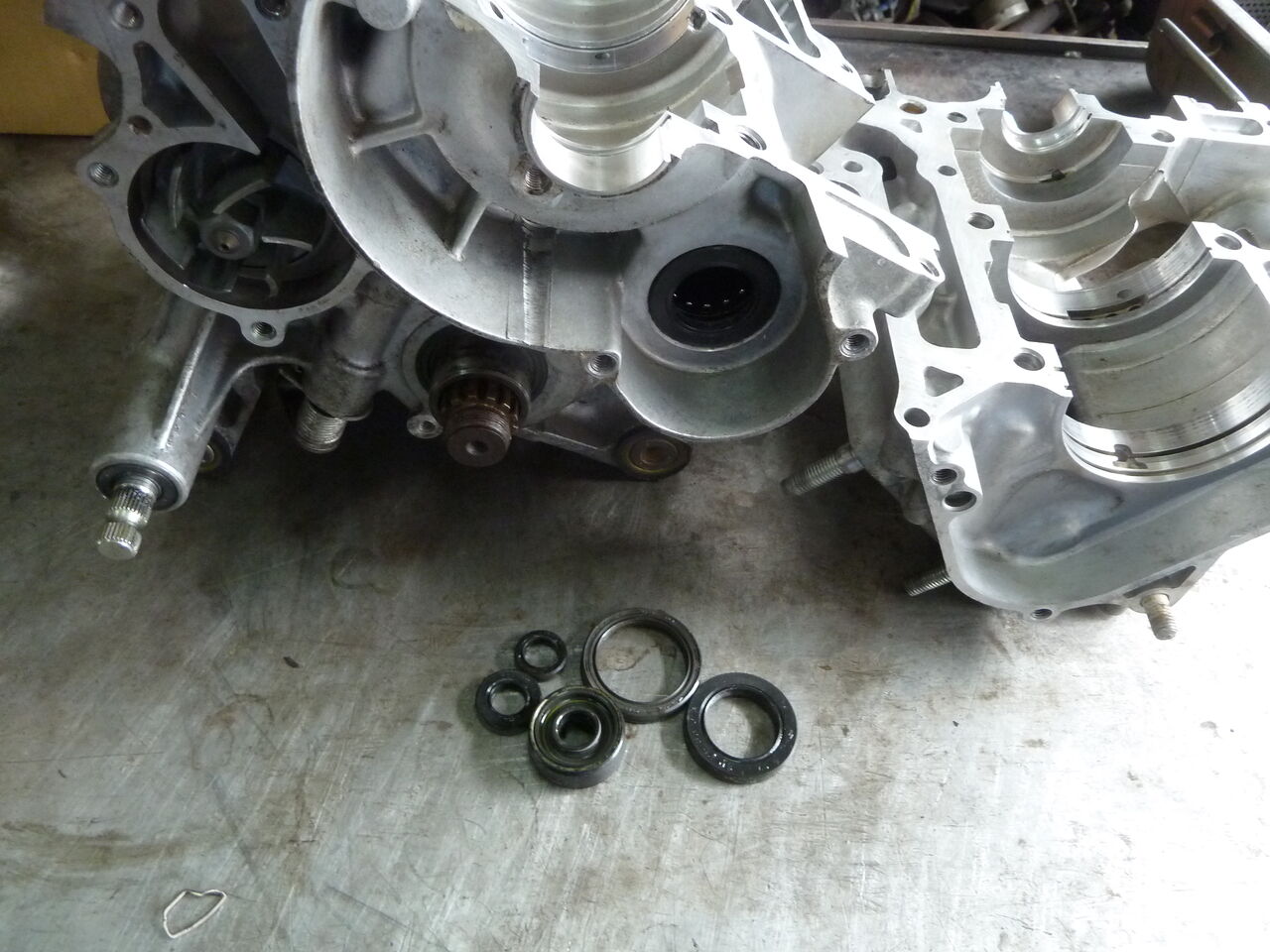

クランクのバランサーシャフトも外してオイルシールを交換します
P5200752
各部外した部品は洗浄して作動部の摩耗等点検測定
P5200754
