03FXDL ステーターコイル交換・漏れ修理01

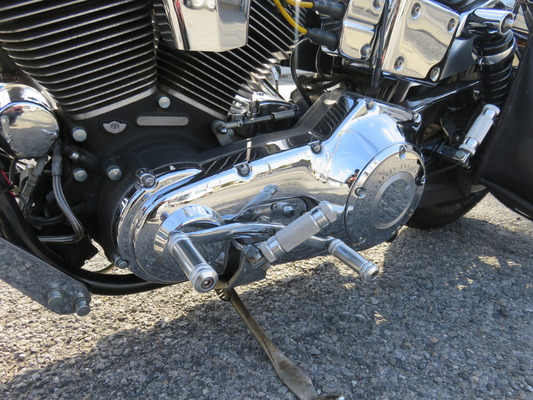

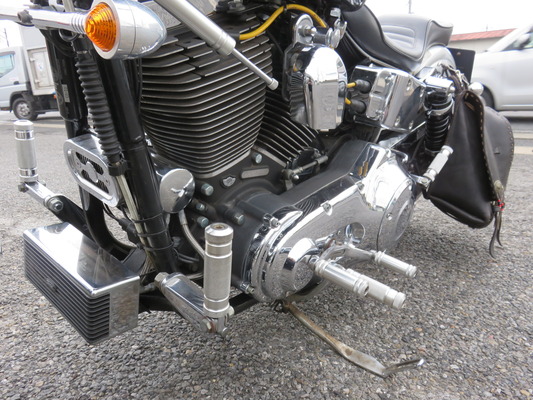

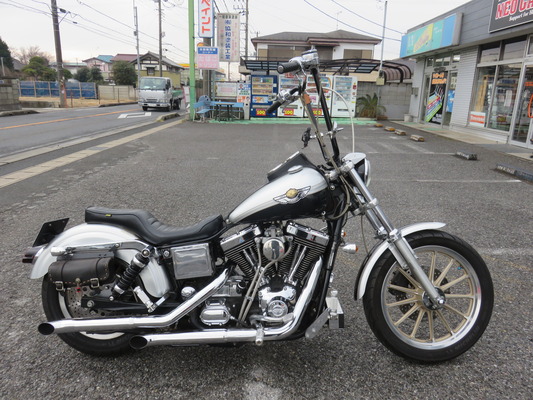

2003年式FXDL ダイナローライダー発電・充電系修理を承りました!!

こんにちはネオガレージです

バッテリーはスターターを回したり灯火類を光らせたりコンピューターに電源を供給したり
色々な役割で使われている、バイクを動かすうえで超重要な部品です

そしてバッテリーも使っているだけだと一瞬で電気はなくなってしまいます
そのためバッテリーと同じく重要なのが発電・充電システム

今回はバッテリーが充電されなくなってしまったこちらのバイクの修理を行います

03FXDL ステーターコイル交換・漏れ修理02
エンジンがかかっている間はプライマリーの中にあるステーターコイルとマグネットローターから
電気が発生されます
しかし発生された電気はそのまま使える電気ではないので、レギュレーターにて
整流(使える電気に変換)してからバッテリーに送られます


03FXDL ステーターコイル交換・漏れ修理17
テスターで点検したところステーター側からの電圧は低めでしたが回転数をあげると発電はきていました、
それでもバッテリーまでは充電が来なかったのでレギュレーターが完全にダメになっているようです

レギュレーター交換だけでも治りそうでしたが、前回プライマリーオイル交換の際に
やたら匂いがきつかったのとアイドリングでの発電が低かったのもあり怪しかったのでステーターまで見てみることになりました


03FXDL ステーターコイル交換・漏れ修理03

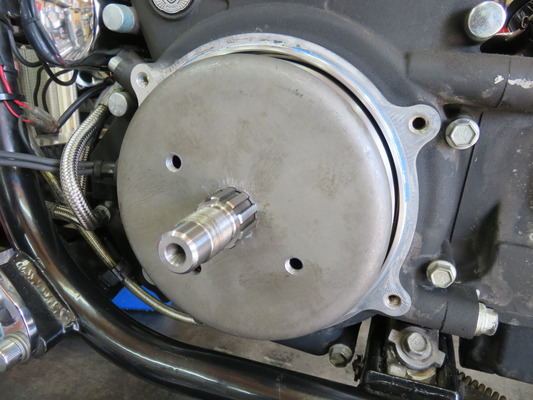

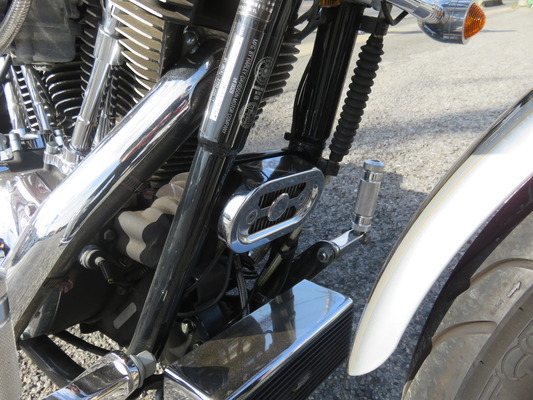

早速プライマリー開けました

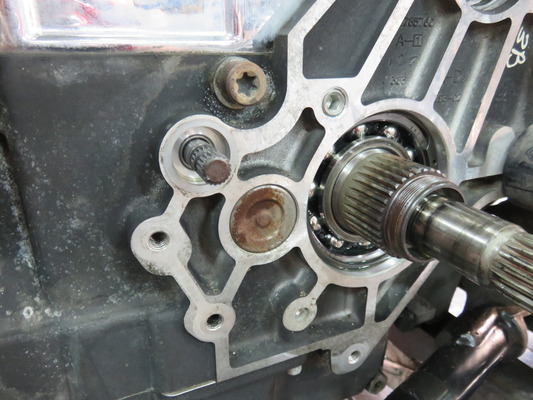

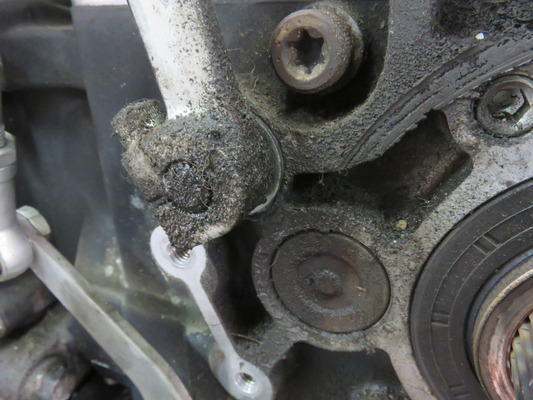

ちょうどオイル漏れも気になっていたのでミッション側シール交換もすることに


03FXDL ステーターコイル交換・漏れ修理04

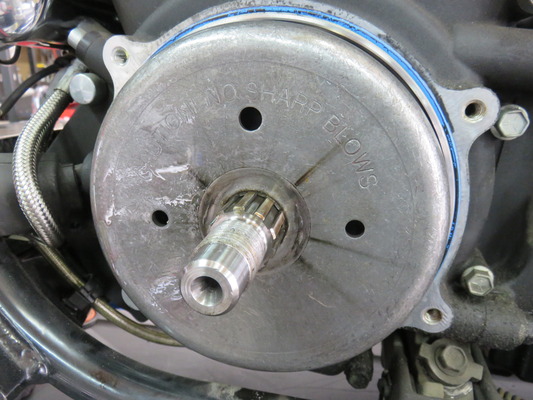

こちらがエンジンの回転と共にクルクル回るマグネットローター
コイルの周りを回ることで電気が発生します

さて気になるステーターは


03FXDL ステーターコイル交換・漏れ修理05



03FXDL ステーターコイル交換・漏れ修理06

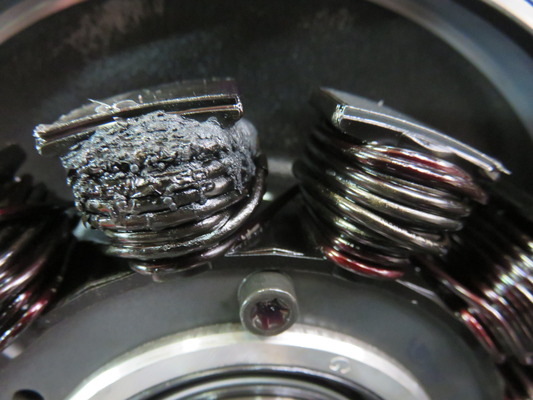

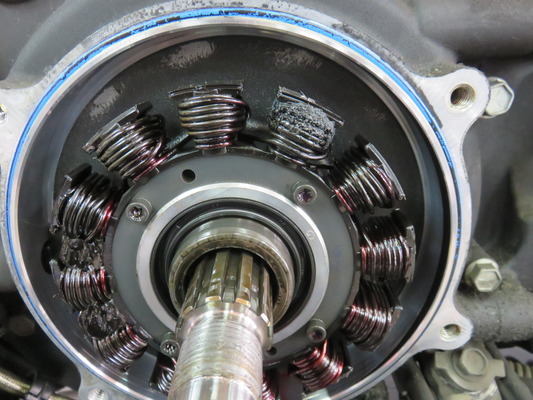

作業中の私も思わず「おぉぉ」っと言ってしまいました
拡大するとグロテスクですね…
ショートして溶けてしまったんでしょうか
近づいて匂いを嗅いでみるとオイル交換時に臭いと思った例の匂いです
私の鼻に狂いはありませんでした


03FXDL ステーターコイル交換・漏れ修理07

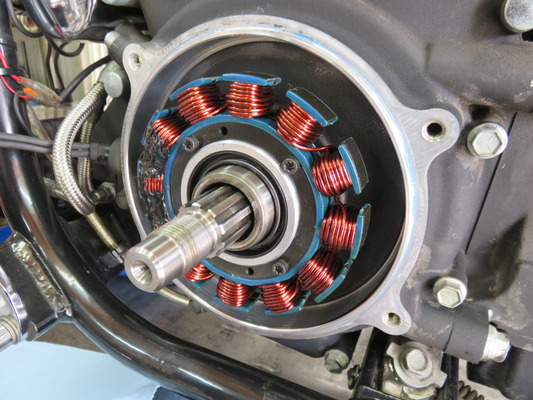

銅線が美しい新品コイル
今回はスタンダード製を使用しました。
スタンダード ステーター 99-03yダイナ 00yソフテイル


03FXDL ステーターコイル交換・漏れ修理08
損傷はありませんでしたが予防と言う事でせっかくなのでローターも新品に、こちらもスタンダード製です
スタンダード 32A オルタネーターローター 70-06y


03FXDL ステーターコイル交換・漏れ修理09

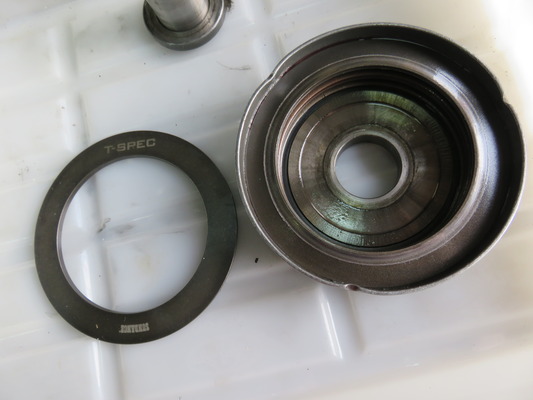

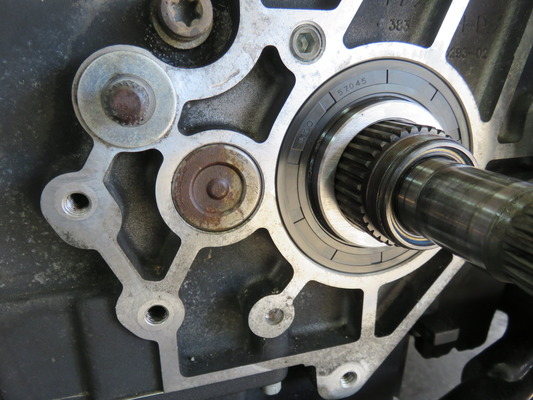

ミッション側はプーリーまで外して綺麗に洗浄

03FXDL ステーターコイル交換・漏れ修理10
そしてシール交換


03FXDL ステーターコイル交換・漏れ修理12
そして今回ついでにカスタムということでお取り寄せいたしました、

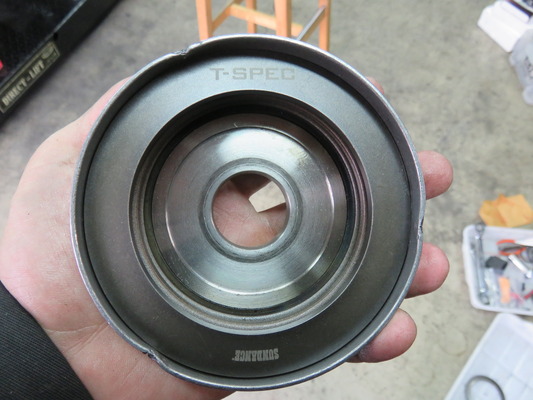

サンダンス製コンペンセーター強化ダイヤフラムスプリング
コンペンセーターの中のスプリングを一枚入れかえる事で、低いアイドリング時にも
カタカタ言わなくなる優れもののようです


03FXDL ステーターコイル交換・漏れ修理13

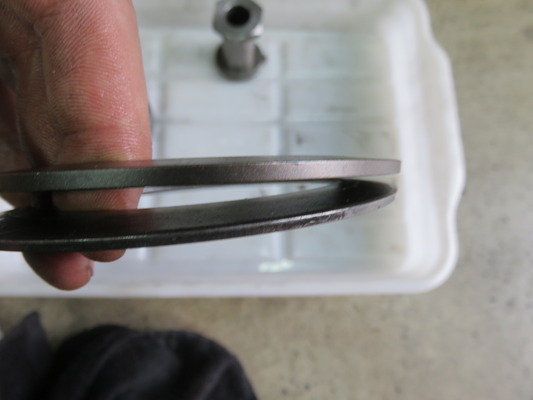

少し分厚くなるみたいですね

03FXDL ステーターコイル交換・漏れ修理14
装着!!
プライマリー系作業と同時にやると楽です

あとはこれらを組み上げれば


03FXDL ステーターコイル交換・漏れ修理15
03FXDL ステーターコイル交換・漏れ修理16
完成です

充電圧も改めて確認して完了です
これでしばらく安心できますね

※極端なほどアイドリングを下げるとその分発電も少なくなるので、下げている方は長時間の
アイドリングはお気を付け下さい
心配な場合は電圧計とかを付けてもいいかもしれないですね


さて、今回のステーターコイル・レギュレーター交換、オイル漏れ修理作業の部品代と工賃を合わせて¥135,760(参考価格)となりました!!

千葉県よりお越しのN様、またのご来店をお待ちしております!!!
