みなさんこんにちは
ネオファクトリーのJINです

今回、ネオファクトリーで新しく入荷したオイルクーラー、

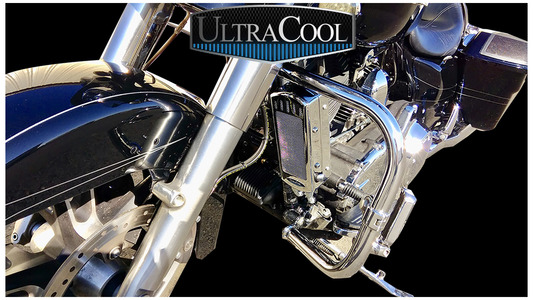

「ULTRA COOL　縦型マウント」
を愛車2013ダイナ号にイチ早く導入してみました！
※画像はメーカーからのイメージです

ULTRACOOLがどういった商品なのか！？
と言うのは過去にも何度かブログ等でご紹介したことがあるかと思いますが、
改めて詳しく取り上げてみますので、最後まで是非お付き合い下さい

第一回目の今回は、「オイルの役割と冷却」について触れてみます。

まず、免許を持っている方なら知らない人が居ないであろう、
「エンジンオイル」ですが。。。。
オイルの一番の役割は何よりもまず、エンジン内の"潤滑"です。
金属表面に付着して摩擦を低減させ、ギヤやピストンなどの各金属パーツを円滑に、
かつ焼き付かせないようにする為の「潤滑剤」としての役割がメインです。

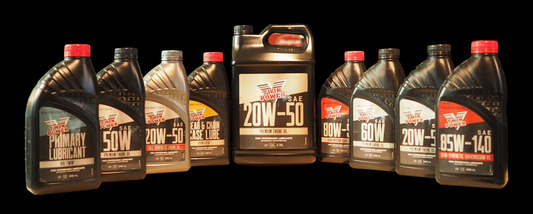

ネオファクトリーでは各種・各メーカーのオイルをご用意してございます！
■オイルはコチラから■

そして、オイルはオイルポンプにより圧送されてエンジンの中を隅々まで行き渡り、
適度な圧力(粘土)＝「油圧」を保つことで金属表面に付着し続け、各作動部の動きをサポートしていたりします。
油圧タペットや油圧テンショナーなど、油圧が働くことで適切に作動する箇所は結構あるんですョ。
ピストンとシリンダーのような金属同士の摺動部には特に欠かせません。

そして、同時にエンジン内で上昇しまくる温度を冷やす
「冷却剤」としての役割もあったりします。
いわゆる"内燃機関"と言うのはエンジンの中で爆発が起こっているわけでして。
エンジンの中で爆弾が炸裂していると想像すると分かりやすくないですか

もう、その熱たるや凄まじいんです！
一番熱を持つのは爆発が起こる"燃焼室"と、爆発後の排気をする"エキゾーストポート"のあたりです。

そして、ご存知の通りハーレーは走行風によってエンジンを冷やす「空冷」エンジンです。
つまり、走行風がエンジンのシリンダーに当たる事でエンジンを冷やすシステムの事です。

しかし！！
風で冷やす以外にも、オイルの循環によって熱を吸収して冷やすメカニズムも併せ持っているんです(●ﾟⅴﾟ)ﾉ

例えば、超高熱になるエキゾースト近辺を通るオイルは、その回りの熱分を吸収しながら
循環し、熱を吸収する事で高温化したオイルは再度オイルラインやオイルパンなどを通りながら
オイル自体の熱を冷まし、再び各部の熱吸収をしながら循環を繰り返します。
TCエンジンではピストンにオイルを噴射をして冷やすピストンオイルジェットシステムも付いていたりします。
さらにM8（ミルウォーキーエイト)の非ツインクールドでは、
exバルブ周りの高温箇所にオイルラインが増設されているんです。
それだけオイル循環による冷却は重要だと言うことなんですね。

とまぁ、問題なく適切な温度で動いていれば素晴らしく単純で明解なシステムなワケですが。。。。
このシステムの場合は外気温がある程度低く、かつ走行し続けなければ効率的な冷却が出来ません。
また、昨今のハーレーの大排気量化により、昔よりも遥かに発生する熱量が増えてしまっています。
ショベルの頃の1340cc('78までは1200cc)から、なんとTC103では1690ccへと350ccも増えてるんです。
Σ(llﾟДﾟll)単車イチダイブン。。。ちなみにM8 117 CVOエンジンは1923ｃｃ

加えて、Co2問題を抑える為に限りなく燃料を少なめに噴射するシステムが加わり、
単に走行風と循環冷却だけではカバーしきれない状態になっているそうです。

そ・こ・で！！

熱くなったオイルを強制的に冷やしましょう

と言うのが「オイルクーラー」なのです。
単に循環しているオイルを冷やすだけですので、「油冷エンジン」になる訳ではありませんが、
それでもオイルを適温に冷やす事によりエンジン自体の温度を下げられますから、
その効果は非常に高いんです

一口で"オイルクーラー"と言っても形状などは多種多様です。

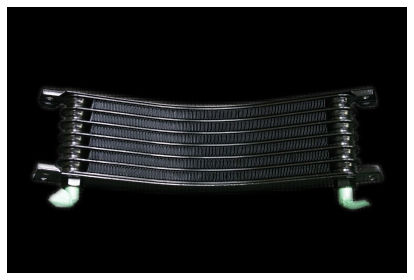

radiator

このような通常のラジエタータイプから、

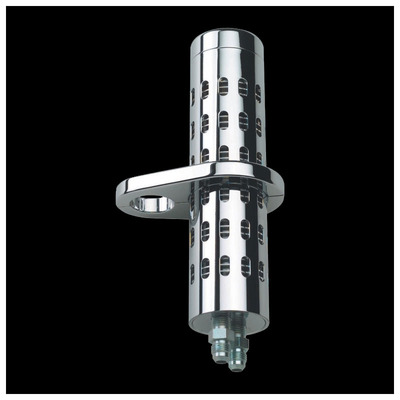

oil-cooler

タンク形状のもの。

その他にもフィンを配置してフレーム形状に合わせたものや、
縦型にマウントするラジエタータイプの物だったり、
お好みで選べるのは嬉しい限りですね。

しかし、、、、、オイルクーラーもラジエターに走行風を当てることで
中を通るオイルの温度を下げる機構なので、エンジンと同様、停止している時は冷却は出来ません
