10FXD ネックベアリング交換01

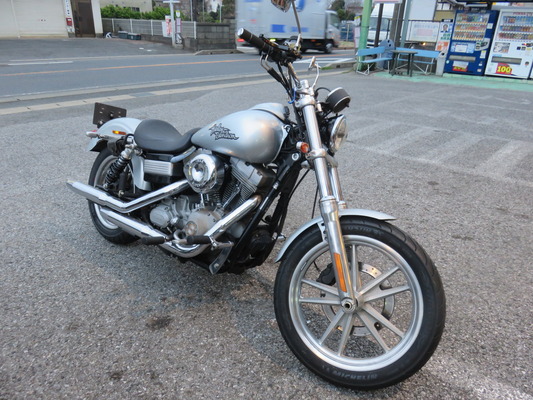

2010年式FXD ダイナネックベアリング交換を承りました!!

こんにちはネオガレージです

走行中に段差に乗り上げた時や減速時(エンブレ使用時)に異音がするということで
ネックベアリングが疑わしいということで作業を承りました

実際に走ってみると確かに前の方からゴトッゴトッ!とい音が
車体側のチェックをしながら作業をしていきます
10FXD ネックベアリング交換02
話を伺うと、先日転倒させてしまったようで、確認してみるとハンドルストッパーの部分に
損傷が見られますね
アルミがボコッとなってる所です、元々ぶつけてハンドルの切れ角の制限をかけるものなので
コレ自体は問題ないかと思います


10FXD ネックベアリング交換03
ホイール・フォークを取り外したら、配線の通し方などを記録してからスポっとトリプルを分解していきます


10FXD ネックベアリング交換04
トリプルツリーにはこんな感じでベアリングが装着されています、これがネックベアリングです

このいっぱい付いてるローラーがすり減って小さくなったりベアリングが接地するレースという物に
段が出来たりするとガタついて音が出たりすることがあります


10FXD ネックベアリング交換05
こんな感じでベアリングレースを取り外します
必ず特殊工具が必要になる作業です

ネックベアリングレースリムーバー


10FXD ネックベアリング交換07
これが素のネックの状態です

ここに下のベアリングとレースがハマってステムシャフトが通ります
↓↓↓


10FXD ネックベアリング交換06
写真左がベアリングで右がレース、基本的にはこの二つはセットになっています。
ベアリングとレースの当たり方は製品によって違かったり組み方によって違かったりするので、必ずセットで交換します


10FXD ネックベアリング交換10
新品のレースをインストール
入れるのにも専用工具が必要になります
ネックベアリングレースインストーラー BT・XL


10FXD ネックベアリング交換11
レース・ネックにはベアリンググリースをしっかり塗っておきます
この辺のグリースはとても重要


10FXD ネックベアリング交換12
ベアリングにもモチロンしっかり充填
ベアリングは中までしっかりグリースを充填する為の便利なツールもあります
ハンディタイプ ベアリンググリースパッカー


10FXD ネックベアリング交換13

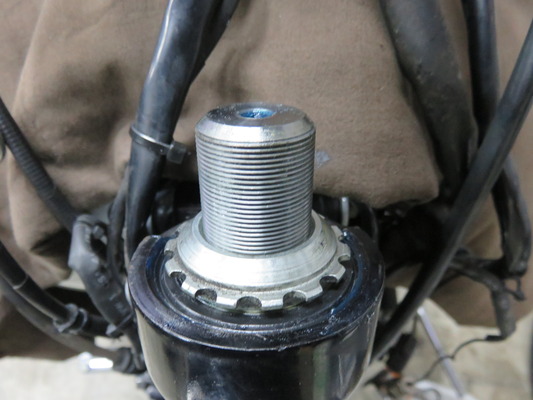

準備が整ったら組み直しです
この不思議な形のナットで上下のベアリングの締め具合を調整することで
ハンドル操作(トリプルツリーの動き)の渋みを調整します


10FXD ネックベアリング交換14
完成です

フォークを外したついでにフォークオイルの交換もして
各部点検増し締めをしながら組み上げていったら無事異音も解消されました
これで安心して乗れるようになりましたね


さて、今回のネックベアリング&フォークオイル交換の作業
部品代と工賃を合わせて¥56,170(参考価格)となりました!!

千葉県よりお越しのK様、またのご来店をお待ちしております!!!


各部ベアリングの関連ブログ
ベアリング・ハンドル・ディスクの3台作業!!
2014年式 FXDB 前後タイヤ&ベアリング交換の巻
2002年式 FXSTD プライマリーからの異音
