超小型キーボード「キーボードパッドミニ」改造 マイク&ヘッドフォン用オーディオ出力つき

サミー キーボードパッド ミニ 改造


特 徴
・マウス、キーボード、音声認識、パソコンのフルコントロール
・USBケーブル1本で3つの機能
PHILIPS SpeechMike LFH6265を超えたかも?
・超省スペース
・ヘッドフォン用オーディオ出力付で、音楽鑑賞やスカイプにも対応
・ヘッドセットマイクの装着の手間いらず

材 料
・一体型ゲームパッド&キーボード:サミー キーボードパッドミニ SMY-2002KP
・マイク:ロジクール A-302R
・USBオーディオデバイス:Arvel HAMU-02
・USB HUB:ELECOM U2H-R4BBK
・ゲームパットコンバーター:ELECOM JC-PS101USV
     合計約1万円

 PS2用ゲームパット部分を、変換アダプターを使ってUSBに変換して、USBゲームパットと、USBキーボードと、USBオーディオを、内部でHUBに接続して合体させるわけです。

サミー キーボードパッド ミニ 改造


 キーボードパッドミニは、製造中止品なので、最近は手に入りづらいみたいです。私は、PS2を持っていないので、こんなすごい商品があるのをつい最近まで知りませんでした。
 改造なしでも、USBゲームパット変換アダプタを使えば、パソコンで一体型USBキーボード&USBゲームパッドとして使えます。
 フリーソフトのJoyToKeyを使えば、ゲームパット部分を、マウスやキーボード操作に変換することができます。

楽天市場の「楽天フリマ」で取り扱い店があります。
「PS2 キーボードパッドミニ」で検索してください。
有限会社ザック 2499円+送料525円。
売れると、次回の出品まで、買えなくなりますが、しばらくすれば、また出品されていると思います。


それ以外の材料は、比較的入手しやすいと思います。家電量販店でも大抵売っていると思います。通販ですとムラウチで全部そろいます。
楽天市場
murauchi

メーカー サミー キーボードパッドミニ
サミー株式会社

何でも、数ヶ月前、ソフマップで、赤色バージョンのキーボードパッドミニが1000円で在庫処分されていたとか、個人的には、赤より黒の方が好きですが、1000円なら話は違うなぁ。うらやましい。
モビローグ ゲームズ

キーボードレスのノートパソコン Vaio U VGN-U71P VGN-U50のキーボード部分として改造利用されてる方もいらっしゃいます。
亜洲モバイル人柱隊 ようやく出来たサミー製小型キーボードホルダー
ソニヲくんの物欲日記 [Type U] 超小型USBキーボード



キーボード パッド ミニ

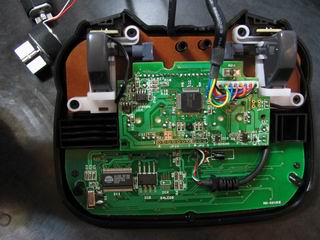

改造前のキーボードパッドミニの内部写真。
バイブレーターは撤去。現物あわせで、プラスチックを削ります。
このくらいスペースがあれば、楽勝とおもいきや、なかなか大変で、
完成までに2日間費やしてしまいました。


HAMU-02
マイク入力USBオーディオアダプターArvel HAMU-02。


JC-PS101USV

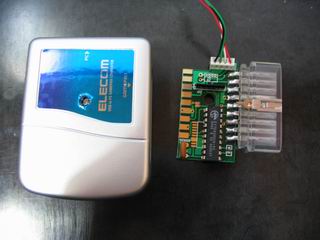

USBtoPSゲームパッドコンバータ - JC-PS101USV

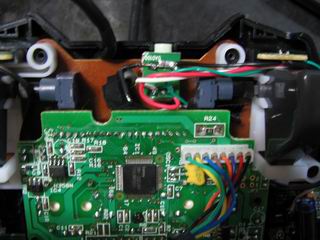

幸い、ガワの割には基盤は小さめ。縦にして入れます。

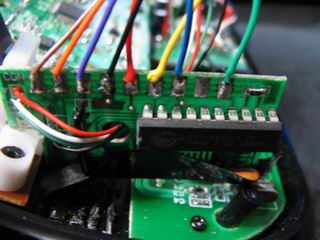

JC-PS101USVの配線
JC-PS101USV配線アップ写真
配線を間違わないようにしてください。
私は誤配線でJC-PS101USVを1個ダメにしました。
1500円の損失。
黒いのは、絶縁用のビニールテープ。

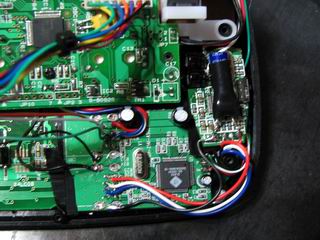

オーディオ ヘッドフォン出力
ゲームパットのケーブル用の穴だった場所に、
ヘッドフォン出力端子を付けました。
スカイプなどのインターネット電話もこれひとつで対応。
偶然ジャストフィットでしたが、少し奥まったところにあるので、
大きいコネクタは差し込めないかもしれない。

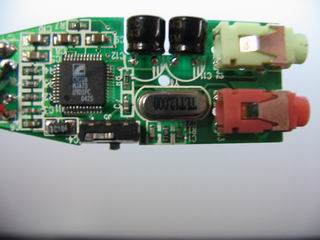

USBハブ
右がUSBオーディオアダプターになります。
入りきらないのと、ヘッドフォンコネクタ移動のため、
カッターで基盤をカット。これがなかなか大変でした。

オーディオ出力のコンデンサーは当然差し替えるべきでしょうが、
SILMIC2の100μFとか入れるには、配線しないと無理っぽくて、
もう、疲れたー、という感じだったので、断念。
別に音楽用でもないので、まぁいいでしょう。

右下がUSB HUBです。
USB HUBの写真を撮り忘れました。すみません。
チップは知らない会社です。NECではない。
USBコネクターの撤去も容易ではないです。無理やりぶっ壊す感じで。

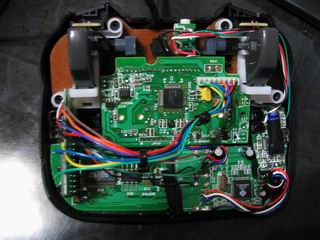

キーボード パッド ミニ 改造後
改造後の分解写真。
マイクはステレオヘッドフォン付きのヘッドセットマイクA-302R
を分解してアームの部分も含めて利用。
裏側からセメダインのスーパーXで固定。
瞬間接着剤は白くなることがあるので。
マイクをとってしまったヘッドセットのヘッドフォンの部分は、
ヘッドフォンとして使おうと思えば使えます。

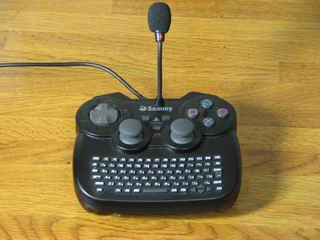

キーボードパッドミニ 改造後 外観
完成写真。キーボードパッドミニは、
もともとは、線が2本出ているので、うっとうしいし
体感的にも重く感じるのですが、
HUBで合体させれば線がUSB1本になるので、すっきりです。

マイク用の穴をひとつ空けた以外の外装加工をしなかったので、
まるで最初からこの姿だったかのようにうまく出来ました。
HUBが一個余っているので、コネクターを外付けしようとも思いましたが、
見た目が悪くなりそうなので止めたのが良かったと思います。
もうこれ以上、加工するのが面倒で断念したというのが本音でもありますが。


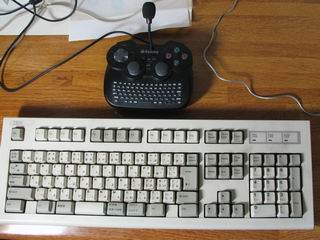

IBM 5576-A01 キーボード
スペース効率の比較。何気に知る人ぞ知る、IBMの5576-A01キーボード。
残念!!! 故障中です。


 一応、これひとつでパソコンの全操作が可能。使用感はなかなか良くて、肩こりや腱鞘炎など、腕が痛い場合でも、手をキーボードやマウスまで上げなくても良いのと、パソコン操作で普段使う筋肉と違う筋肉を使うので、個人的には、腕の負担が少なく使用できる感じです。
 マウスが若干操作しにくいのは不満ですが、キーボードが操作しづらいのは、必然的に早撃ち不能で入力がゆっくりになるので、腕の負担が少なくなると思います。英数字の入力が多いとさすがに厳しいですが、日本語の文章入力であれば、音声入力とあわせて使えば、普通のキーボードを撤去することも可能です。


欠点
・ジョイパットのマウス、キーボードへの変換はJoyToKeyを使用するので完全なPlug&Playにはならないのがちょっと残念なところ。
シーマイクコントローラーと同じく、マイクの位置を口元に近づけないといけない。
・ジョイパットの操作音を拾ってドラゴンスピーチが反応することがある。

 それと、USBではありがちですが、たま〜に、サスペンドからの復帰に失敗して、ケーブルを抜き差ししないと動かなくなるときがあります。直付けのケーブルを短くして、USB延長ケーブルを使用した方がいいかも。

 そういうわけで、針金で延長してマイクの位置を高くした新バージョンを製作する予定なのですが、これをまた作るのは腰が重いです。



備考:使用されているチップ
ゲームパッド コントローラー:SUMMY SMY-2002KP
キーボード コントローラー:ALCOR MICRO AU9440 & AVR
USBtoPS2ゲームパッド変換コントローラ:CYPRESS CY7C63001A
USBオーディオ:Cmedia CM-108



HAMU02 USBオーディオ変換ケーブル 0.2m



A-302R ステレオヘッドセット



ELECOM U2H-R4BBK バスパワー専用4ポートUSB2.0ハブ



ELECOM JC-PS101USV USBtoPSゲームパッドコンバータ
Posted by ninsiki at 23:48│Comments(0)TrackBack(3)
