シフトレバーの革巻き補修_縫製編

[マツダ ランティス] ATシフトレバーの革を巻き直す、後編
前編は→こちらシフトレバーの革巻き補修_分解編

▲革を切り出したら、フチに針穴を開けます。幅3mmマスキングテープを貼って、元の革を重ねて位置を描き込み。間隔は4〜5mmで変化していて、革の向かい合う位置でそろうように調整しています。穴開けは千枚通しでおこない、深めにさせるよう5mm厚のスチレンボードを下敷きにしています

▲穴開けまで済んだところ。前回も書きましたが、巻き込むところの切り込みは縫ってから切り込むべきでした。それと下端やスイッチ部の巻き込みの余白ももっとあったほうがよかったなと。今回のはギリ足りたくらいでした

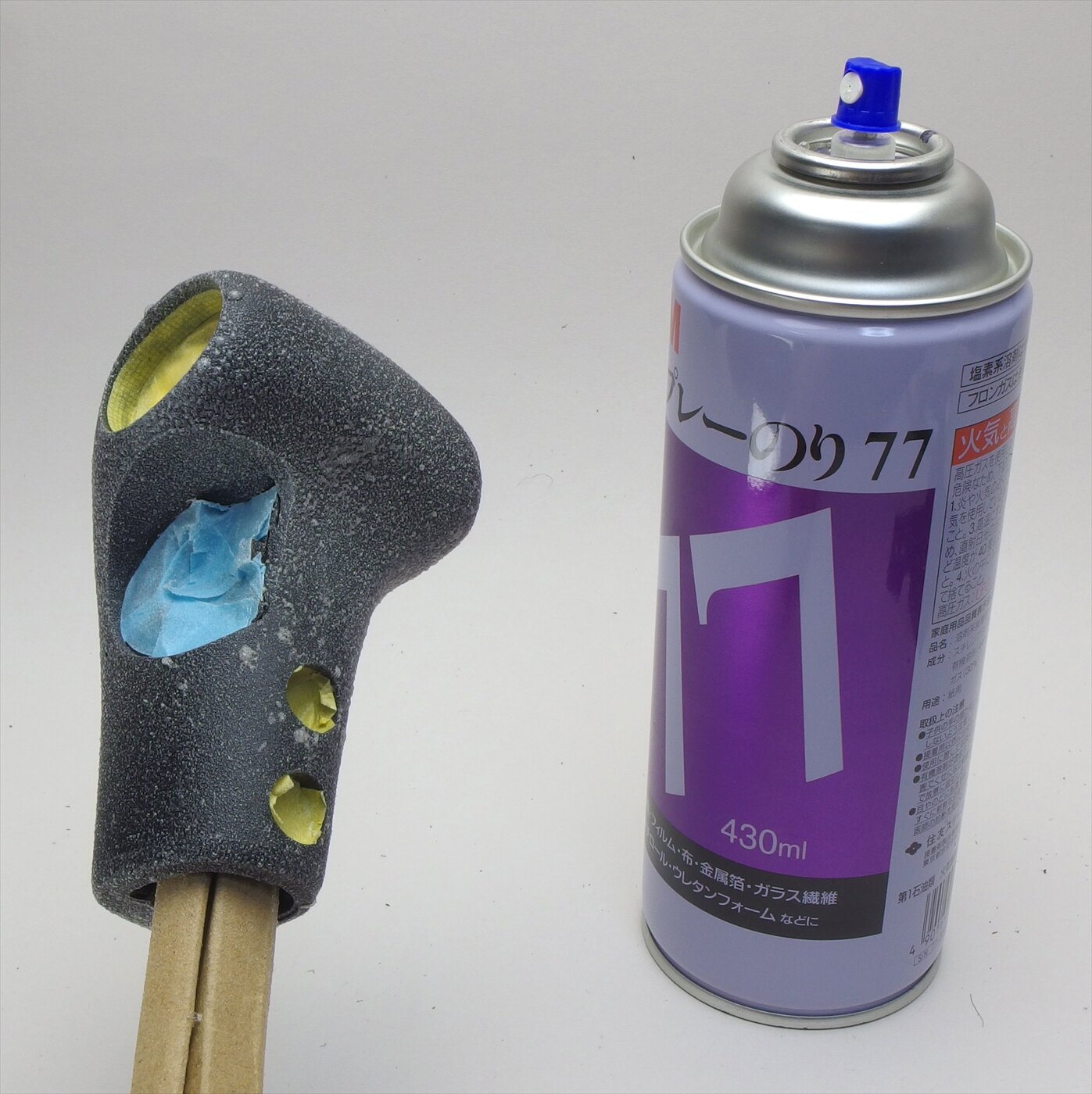

▲続いてグリップの芯。古い接着剤の跡を剥がしておき、次にノリを付けたくないところをマスキング。下の穴に持ち手(段ボールを折り重ねたもの)を挿しておき、スプレーのり(77)を吹きました。革の裏面にもスプレーしておき、乾いてから位置を合わせて巻きます。グリップの芯には中心線があるので、革に書いた中心線やネジ穴を目安にあわせます

▲編み方は元のと同様に“ベースボールステッチ”で、針を2本使います。これは手持ちの針セットに入っていた刺繍用2本を使用。糸は“編むハンドルカバー”での残りを使いました。ココでの反省点は2つ。革の裏も全体にスプレーのりを吹いたので、針を通すとのりが針についてしまう…。剥がしつつ進められましたが、面倒がらず革裏のフチはマスクしたほうが良かったなと　もうひとつは編み始める場所。グリップの左側(縫い目が長い方)から編んでいったのですが、そうではなく先に右側、スイッチまでの短い区切りを先に編んでから、左側にすれば両側の位置が早い段階で固定され、その後に上側を巻くようになるので、より作業しやすかったように思います。縫う作業はある程度縫い進めてから千枚通しで糸を引っ張り、革のフチをキツく合わせるを繰り返しています
▲短い側も編み、縫い合わせは完了。上側の穴は折り返してからリングを押し込み、スイッチ周囲も折り込みます。そこはゴム系接着剤を塗り足して押さえています。そしてHOLDスイッチ＆ケーブルを通して固定した状態

▲スイッチの囲いと底の樹脂パーツを押し込んで、仕上がり。内部にみえる白っぽいパーツはケーブルのガイドのようで、差し込んでいるだけでは抜けやすいので両面テープで固定しておきました。革の巻き直しはこれで完了。仕上がりとして及第点ですかね。革素材を買った他は、概ね手元にあった用品で間に合わせたのでコストは安くすみましたが、それなりに時間と手間が掛かるものでした

▲車体への取り付けではレバー下のケーブルの巻き方に注意です(前回の画像参照)。ハンドルカバー共々、触れるところが新しくなってヨイです

▲補足。シフトインジケーターは前側のネジ穴2箇所が割れていたので補修。1.5mm厚のABS板を重ねて接着＆補強。欠けたところはプラリペアで埋めて整形しています

シフトレバーの革巻き補修_分解編

マツダ ランティスのATシフトレバーの革がいたんのでDIYで縫い直したお話

▲ウチのランティスは93年製でもう30年も超えているわけですから、そりゃ革も傷みます。左のように上面がヒビワレて、縫い目の付近も欠けるようになってきました。パーツ交換や皮革補修剤も検討しましたが、ハンドルを巻き直した勢いでこっちもなんとかできるのでは？と勘違いをして自分での巻き直しに取りかかってみました。やってみて気付いたこと、反省点があるので備忘録としてまとめてみます


▲グリップ部を車から取り外す段階。パーツ図のように前面にある上下のネジを外しますが、ホールドスイッチのケーブルがレバーを通っていてこれが難儀なポイント。図だとレバー内にコネクターがありそうに描かれていますが実際になく、写真右下のコネクターまで直結。黒いケーブル2本をコネクターからピン抜きする必要があります。シフトインジケーターのパネルも外すことになります

▲右はレバーの支持部。黒くてひねられたコードがそのケーブル。赤い線で記したクリップで固定されていたので、そこを外したところ。左はケーブルの端子をコネクターから抜いているところで、1本ぬけています。精密ドライバー（−）1.2mmを穴に挿して、端子の止めを解除。コネクターの端子を抜く側にも“折り返し”があるので、それも開いておきます。抜いた2本のケーブルはどちら黒で極性はないようですが、念のため片方に色をつけて同じように戻せるようにしています


▲グリップ部とシフトインジケーターのパネルを外したところ。右の囲みはインジケーター裏につくランプ。ひねって外すようになっています。下に見切れているコネクターから黒い線がなくなったのがわかります

▲外したクリップ部。すでにホールドボタンや下端の樹脂パーツを外した状態です。これらは押し込んであるだけなので、フチから薄いものを差し込んで浮かせるようにしてい外しました。パーツのツメなど割らないように注意です

▲縫い目を切って、革を剥がします。芯はゴムの成形品で接着剤で貼られていました。横の穴は内側に金属リングで固定されていて、これはラジオペンチで外せました

▲剥がした皮を平らにのばし、スキャンして型紙をつくります

▲スキャンした画像から作図。次回があるか分かりませんが一応データ化しておきたいのと、やり直しや修正もしやすいようにと。材料選びでもサイズの目安もつきますし。三角の並びは巻き込むところの切り込みですが、これは実際は巻いてから現物合わせで切るほうがよかったです

▲革は東急ハンズでみつけた「牛革のはぎれ」から選びました。カタチはもちろん、シボや厚みが違うのが混在していて、そこから薄くてシボが少なめを選び、使わない革で先に切り出しを試しているのが写真右。模型作業で使っているナイフやハサミでいけそうです。ネジ穴のところは10mmのポンチが欲しいところでしたが、ナイフでくり抜くので間に合わせました

ということで　シフトレバーの革巻き補修_縫製編　に続きます
