1/35 ゼルベリオス の話

カテゴリ:
来月のワンフェスで久々販売予定の「1/35 ゼルベリオス」についての紹介です。
IMGP4631_R
 装甲騎兵ボトムズ外伝 小説「青の騎士ベルゼルガ物語」のストーリー後半にて、主人公ケイン・マクドガルが登場する機体。メルキア軍 新世代A・T、「ATM-FX1 ブルーバーション  ゼルベリオス VR-MAXIMA」←長い。

 ゼルベリオスのデザインは小説挿絵(幡池裕行氏)の他、ホビージャパンMOOK(黄本、白本)に掲載された幡池裕行、藤田一己によるイラストがあり、大まかな特徴は共通するもののプロポーションやディテールが異なり、かなり印象が違います。なので“幡池版”、“藤田版”などと呼ばれています。
IMGP4636_R
 このモデルは幡池裕行氏のイラストを基本に、小説中の描写に沿うようアレンジを加えた造形となっています。
 ちょっと前に1/35 ベルゼルガBTS1、BTS2の作例を製作した際にも小説中の描写を反映した造形、ギミックを盛り込んでましたが、そういうこだわりはこの頃からのものだったりとゆー

IMGP4644_R
▲後頭部から伸びた羽根飾り。ゼルベリオスのイラストでは描かれたことはないですが、劇中では描写されているので、独自に追加しています。付けるも付けないもそこは“お好み”で

IMGP4643_R
▲両肩の丸いアーマー。ゼルベリオスのイラストでは左肩は三角形のアーマーで描かれるのですが、劇中は「球状の装甲板を装着した両肩」とされているので、どちらも球形としています
--
他の特徴など↓
IMGP4647_R
▲盾は腕側が回転軸、盾裏面はボールジョイントで前方にも展開可
IMGP4650_R
▲足裏。左右のテーパー側車輪はシーソー式に可動します

*原型製作したのは98年。ポリキャプを使った可動レジンキットモデルで、当時のスタンダードな構成。今回販売のキットにもウェーブのポリキャップ(古いタイプ)が付属します。とはいえ最近の間接パーツに置き換えつつ組んで貰えると、よりいいかなと
--

2022

カテゴリ:
本年もよろしくお願いいたします。
PXL_20211227_000331265.NIGHT_2

2022冬のワンフェス 告知

カテゴリ:
2月6日開催予定のワンフェスのお知らせ です。
--
*ご来場にあたってはワンフェス公式ページの
WF2022[冬]の感染防止対策に関するお願い
をご覧ください
--
■ディーラー名:のもぴ〜
■卓番号 4-20-03
takuichi
--
■出品アイテム
●ボトムズ関係 レジンキット

1/35 ゼルベリオス (久々の再販) /13000G
1/35 ブロッカー (前回の再販)/10000G
1/35 ボトムズ第1話武装セット (前回の再販)/6000G
1/20 スコープドッグディテールアップパーツ (新作) /5000G
WF2022w_nomopi_R

--
さらに
B+デザイン の「1/35スケールの現用小火器」も出品されます。
3Dプリントの出力品です
リスト

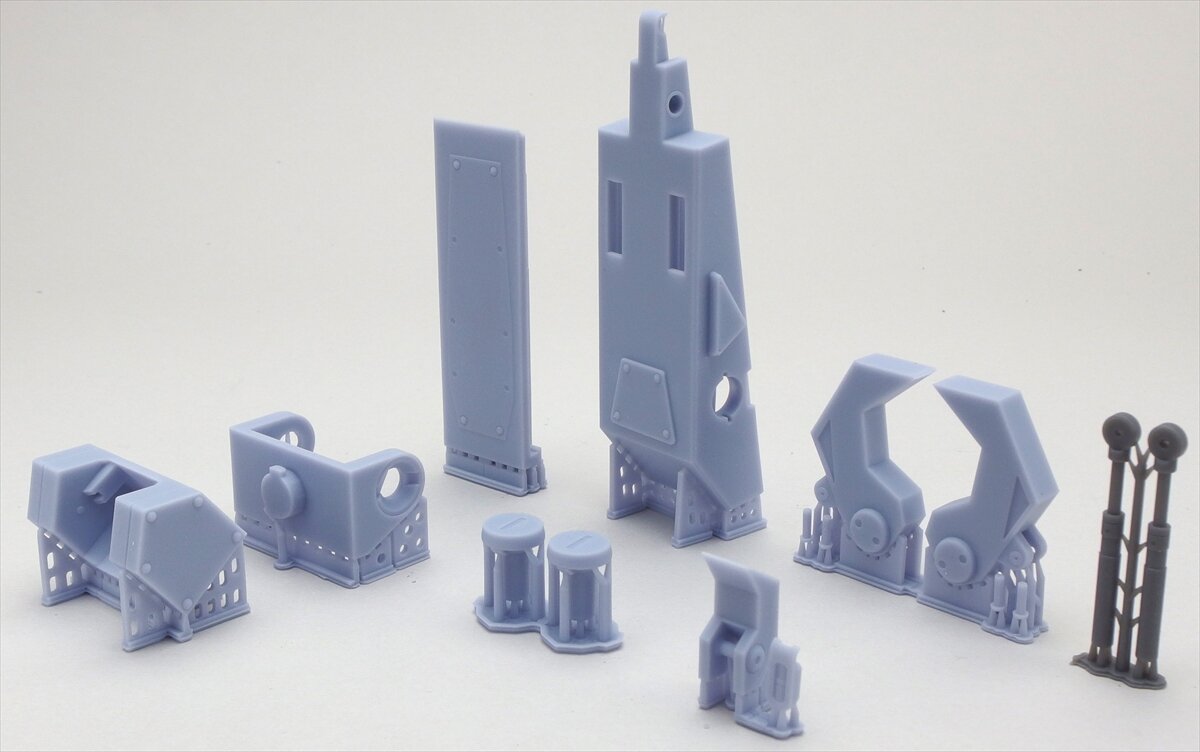

part gazo

*2021/12/23からワンフェス当日まで固定

[RC改造] M-07 → FFツーリング その5 長足化

カテゴリ:
M-07をFFツーリングカーとして改造しているのの続き

 サスアームのみ拡幅した「手軽なツーリングサイズ化」から、ちょっと走りに振った仕様になってきました。よりタイヤを活かせるように、足回りを一新。
PXL_20211116_041736877_R

PXL_20211116_041202748_R
▲アップライト周りにツーリングカーのパーツ(TT-02 TYPE-S等から流用)を使うことにし、フロントはリバサスが使えるように中央のサスマウントを自作。パーツ構成が通常のツーリングカーに近づいた

PXL_20211116_041228001_R
▲リアサスはホイールベースを伸ばすこともあり、斜め後ろに広がるロングアームを自作

PXL_20211116
▲バンパー上のプレートやリアダンパーステーはこれまでと同様。新たなパーツは、長いサスアーム、フロントサスマウント共に、十分な強度が持たせられるかも課題

 とりあえずのシェインダウンではサスアームとホイールの干渉をちょっと削ったりはあったものの、それ意外は不具合もなく無事走行。結構な勢いで当たったり転がったりしたものの破損もなく、パーツの強度面もクリアー。セッティングはまだまだですが、ベストラップはコンマ数秒上がったので、長足化の効果もみえました。

IMGP0041s
▲この仕様での新造パーツ。DMM.makeで“ナイロン”で出力

IMGP0893_sc
▲サスマウントの構成。対クラッシュ性を高めるためU字ピン(先端の余分はカット)とし、スチールのサスプレートも合わせての補強(念入り)。運良く合致するパーツが見つかったおかげで実現した

 サスプレート部分は「OP.1636 TT-02 TYPE-S スチールサスマウント (フロント)」に交換してリバウンドストッパーが増設できるように、という考えでもあったのだけど、その場合はもっと前方に配置する必要があり、バンパーとの兼ね合いで収めるのが難しかったので、そこは保留。ひとまず現状での機能確認を優先

 他の変更点はフロントスタビをTA-07用のロッドに交換したくらい。これはサスアーム側の取り付け部分の都合。

 サスアームとホイールの干渉は既に3Dデータを修正したので、次はそれを出力してセッティング面も詰めていければ〜ということできっと来年も続く

[RC改造] TA02 6x6 フロントリバサス化

カテゴリ:

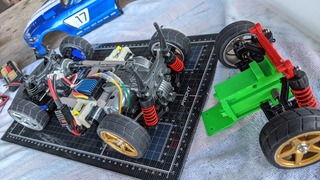

TA02 用の低スキッドパーツ、ナイロンにしてから強度面も十分に使えたので、続いて「0°」をリバサス対応で製作してみました。

IMGP0954s_R

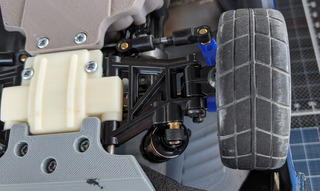

▲ロアアームはショートリバサス。アップライト周りはTT02typeSから移植。

IMGP0964s_R
▲これは走行後で、自作パーツの方は問題なく機能。Cハブ下のビス(キングピン部)が片方違うのはクラッシュで落ちてしまったから。アップライト下のネジ穴が広がってしまうほどだったのに、ナイロンパーツ側は無事だったので強度テスト的にはOK。このあとCハブとアップライトはTT02typeSRと同様に変更しました

IMGP0024s_R
▲新規製作のパーツ。バンパーは以前と変更無し。デフカバーはスキッド0°、サスピンが通る箇所を1mm程短くしてリバサスが填まるように(TA02のサスアームを付ける際はスペーサーを入れる)。ダンパーステー側ではダンパーマウント位置を少し下げて、サスアームが水平になることに対応


IMGP0932s_R
▲現代(?)風になったフロントサス

IMGP0929s_R
▲真横から。リバサス仕様では車軸が前に3mm移動します。TRF418や419のアームを使うと3mm後方になるので、それならホイールベースは変わらず。でもアッパーアームやタイロッドに角度が付くか……?

PXL_20211117_080407334s_R

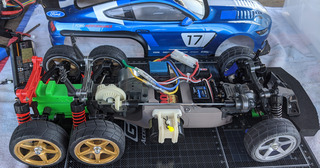

▲フロントのリバサス化に合わせ、リアのダンパーステーをFRPに変更。これだとダンパーやアッパーアームの位置が少し上がって車高を下げられる

 走行してみると安定感が増して高速コーナーが良くなる一方、切り返しが鈍くなってしまいトータルではほぼタイムは変わらずとゆー。サスアライメントとしてはロールセンターが下がってるので、まさにそんな感じ。以前のサスの方がロールも大きいけど動きが軽快で面白味があった
あと、ホイールベースが3mm伸びてるのもあるか

 とはいえ本題の「フロントサスの変更が機能するか」という点では、大きな問題もなくクリアー。セッティングは普通に4輪で試した方が良さそうなので、いっそ“TA02 typeS”的なのを組んでみるか!?
