[RC改造] CC-01のFサスをXV化 その3　また試作

カテゴリ:

CC-01

タミヤCC-01をスタジアムトラック風に仕上げるために、同じくタミヤXV-01のナックル周りを流用した工作の続き。

「自作サスアーム+XVナックル」でノーマルよりもサスの配置は実車に近づいたものの、よりロアアームの位置を上げたい、ということで「キャスターブロック」も作り替えてみることに。向かって右側↑がそれで、ナックル側のサスピンの位置が高くなっている。左は前回までの状態

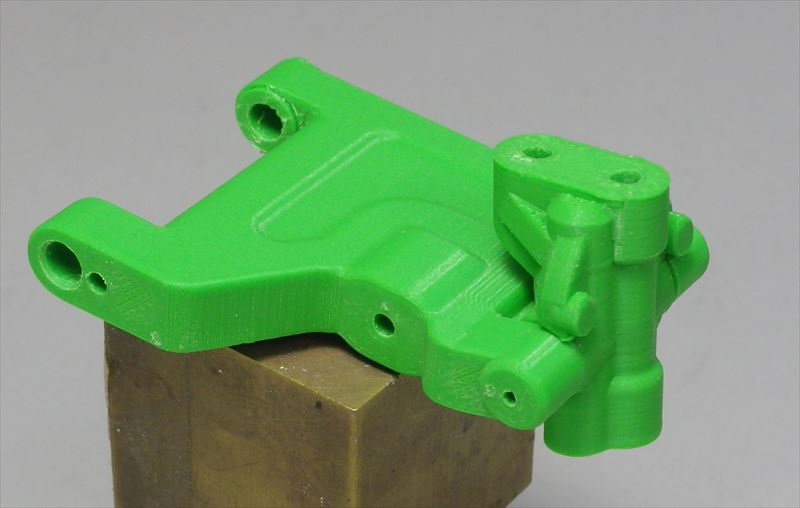

▲試作したロアアームとキャスターブロック

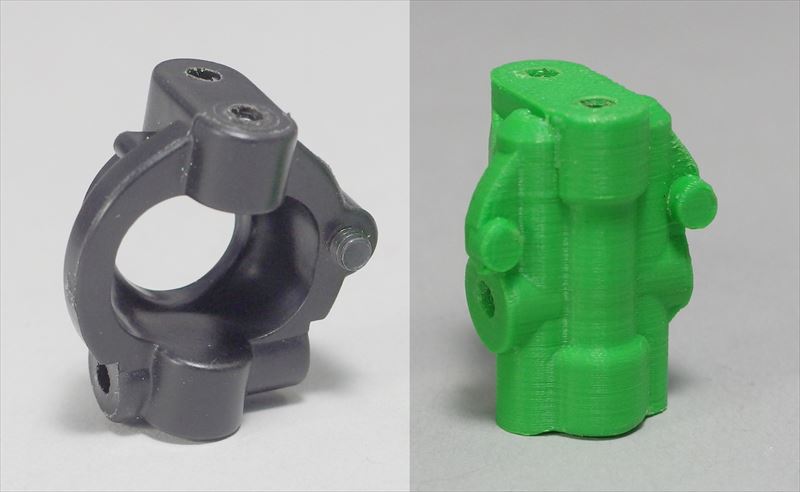

▲XVのキャスターブロックとの比較。スタジアムトラックはRWDなのでフロントの車軸が通るスペースは不要。ということでサスピンの位置を中心部に上げたのが自作品。キャスター角は10→4度と浅めに変更。これはロアアームとナックルの干渉を避けるためでもある

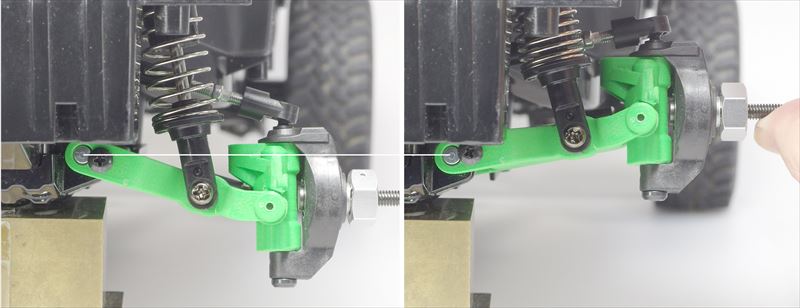

▲ストローク範囲。ロアアーム〜ナックルだけならさらに上下に動くのだけど、アッパーアームのボール可動の範囲で制限された。アッパーアームのマウントはキングピン兼用とその内側の2つを選べるようにしてみたが、内側はアームの角度がキツくなるので実用的ではなかった。アクスルシャフトは「OP.1183 Mシャーシ 強化フリーホイールアクスルセット」を使用して内側への突出を抑えている

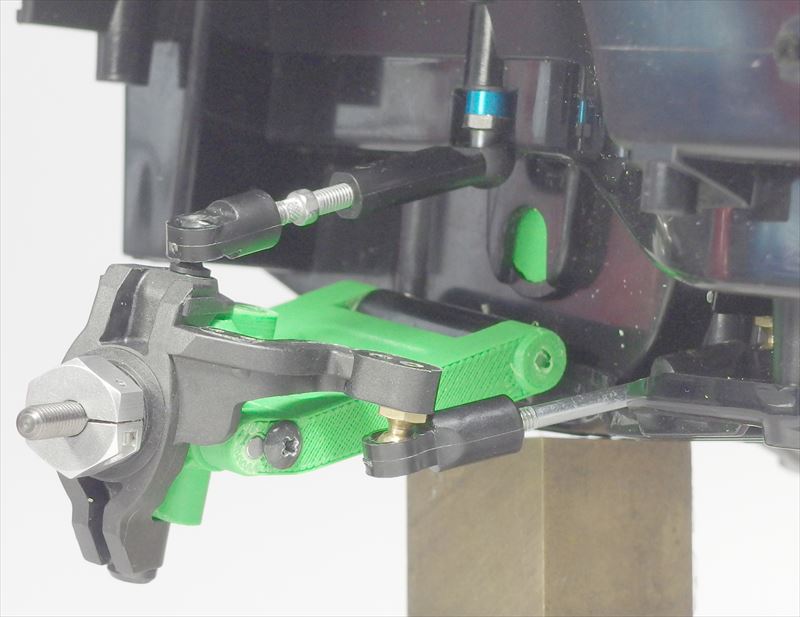

▲アッパーアームが見えるアングル。アジャスターの可動範囲を使い切れるように基部をスペーサーで微調整。ステアを切った状態のアップライトとロアアームはクリアランスこんなかんじでギリギリ


▲向かって左は4WD仕様として組んだ状態。ロアアームは2WDと4WDの兼用に再設計したので、その辺も確認。これはこれで活かしたい


▲こちらの構成は前回までと同様。ドライブシャフトは46mmのユニバーサルで、ノーマルよりも少しトレッドが広がっている

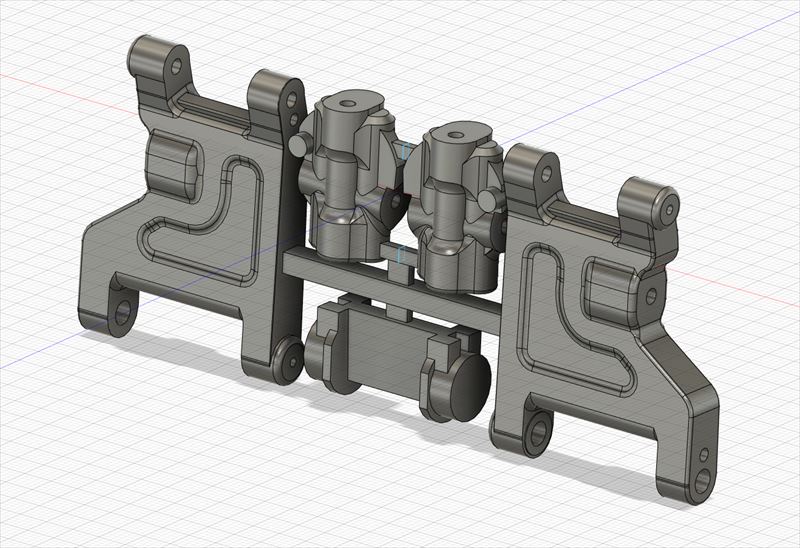

▲試作パーツを組んで気付いたことを反映し、データを修正。キャスターブロックは上面のマウントを1箇所に変更。左右のロアアームとキャスターブロック、デフを外す時の穴埋めパーツをひとまとめにしてこれからプリントサービスに出すよー。

今回はここまで
