「装甲騎兵ボトムズ総合模型演習2024」で販売した「1/24 スラッシュドッグ改造パーツ」(3Dプリント製、ウェーブ1/24スコープドッグ対応)の組み立てガイドです。説明書はこちら。
その1(頭部)は「コマンダーズヘッド」の組み立てです
01head_25_R

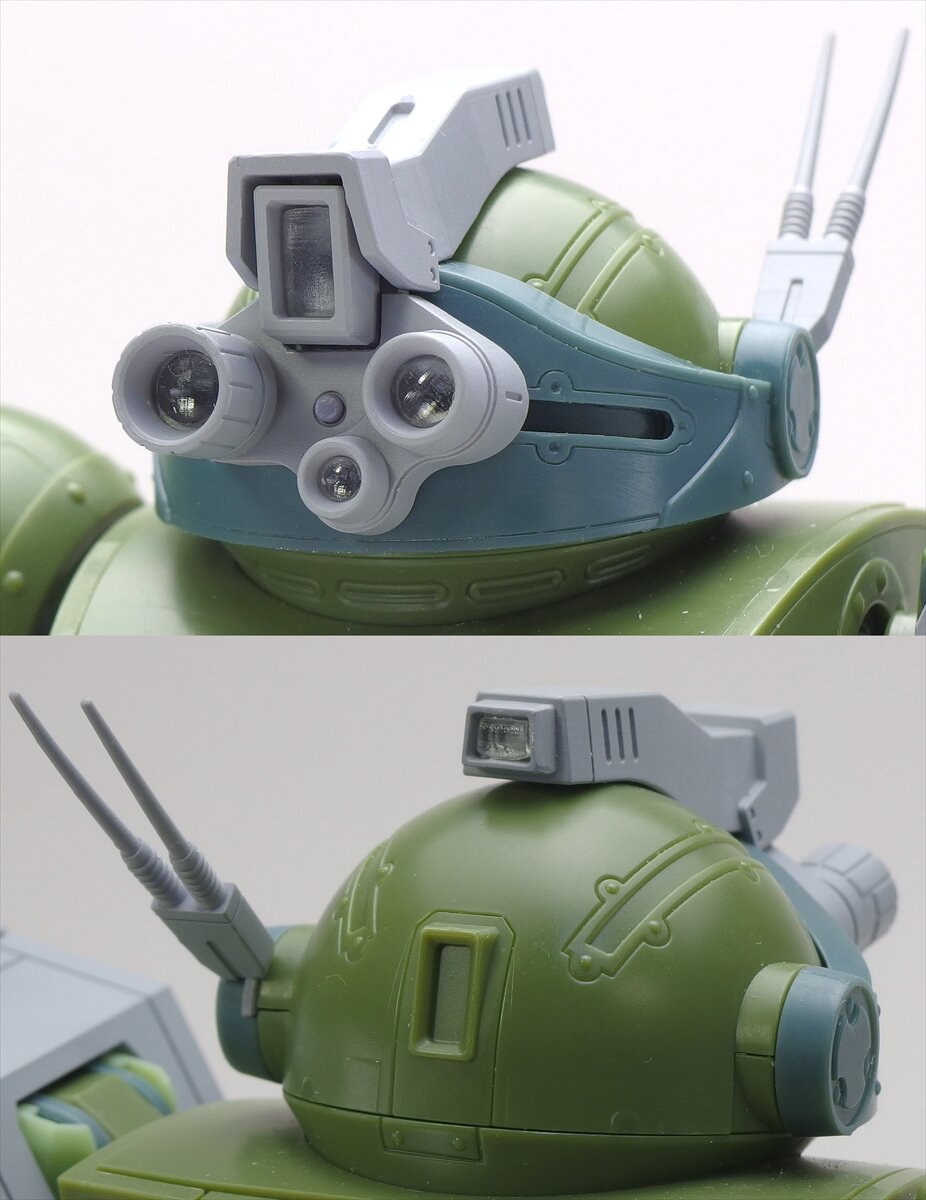

▲頭部はカメラ面とアンテナの交換になります

01head_01_R

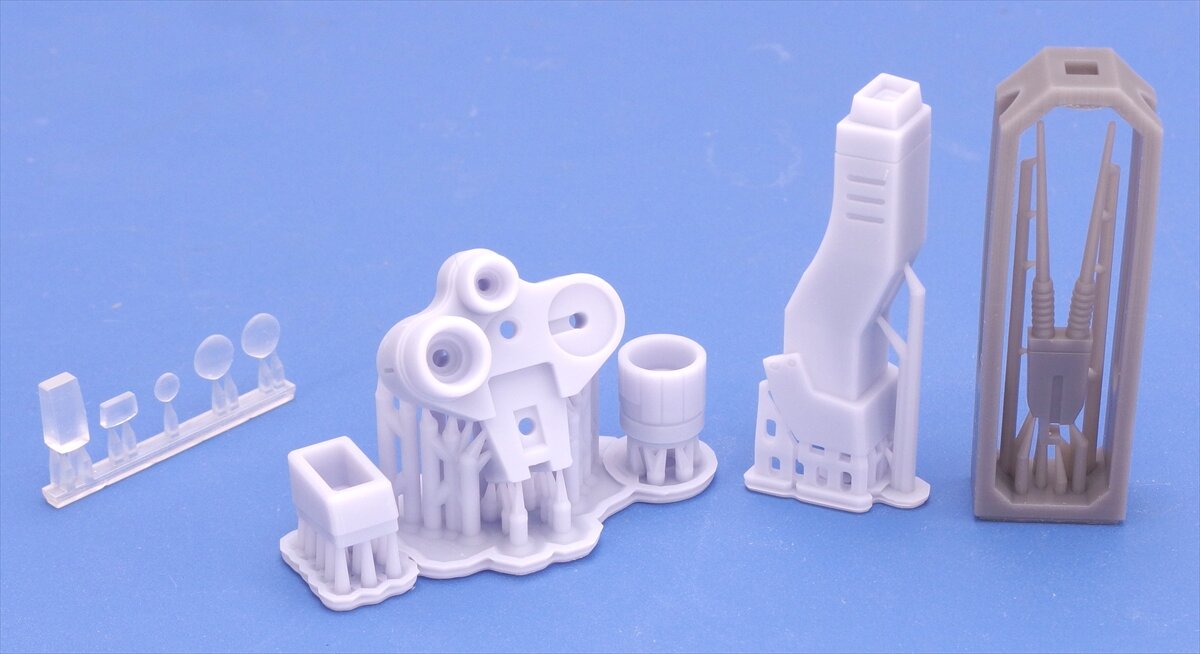

▲ここで使うパーツ
01head_04_R

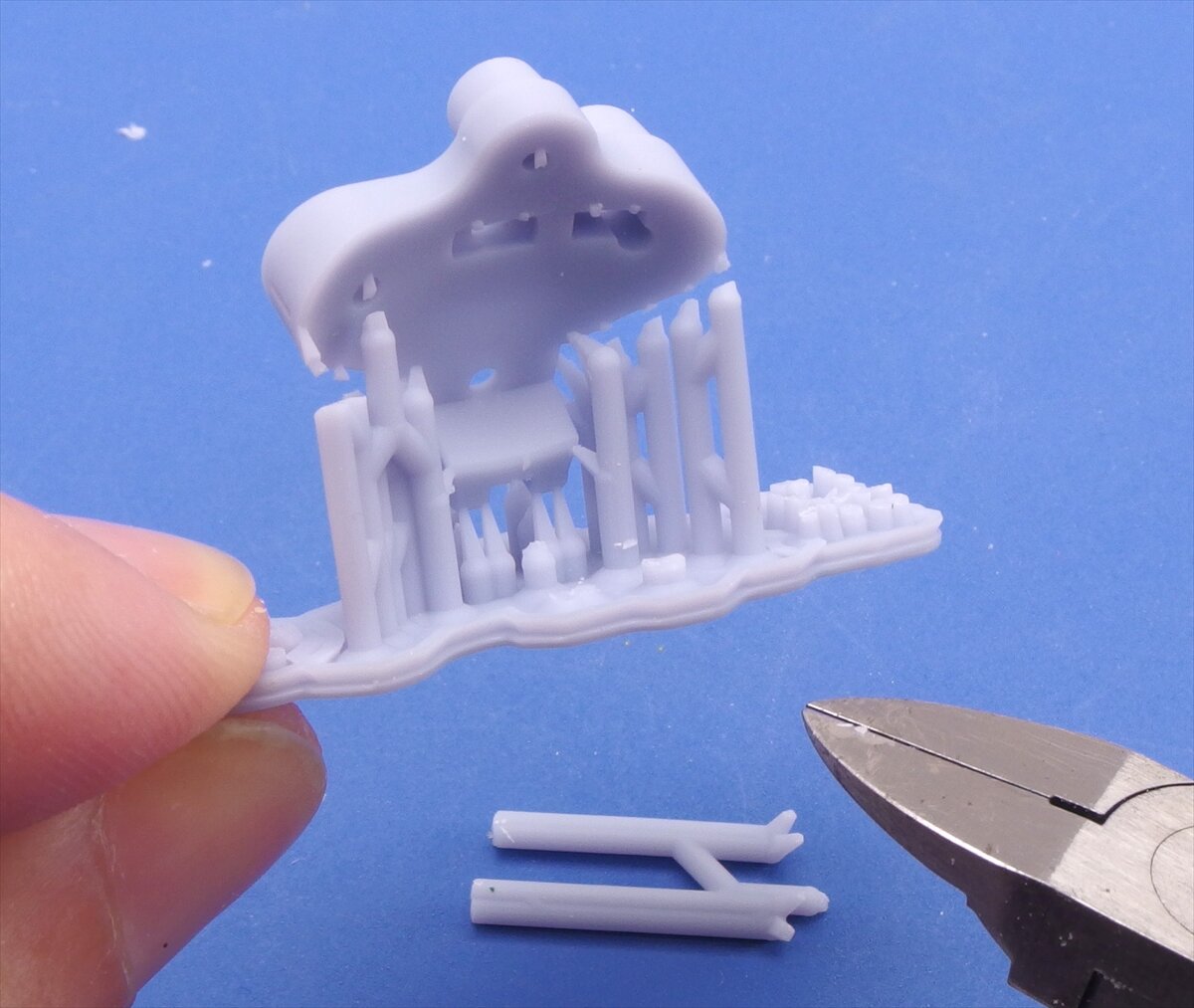

▲サポートの切断はパーツ側に少し残すように切り、残りはあとで整形します。隙間ができるよう切っていくと隣り合ったサポートも切りやすくなります
01head_05_R

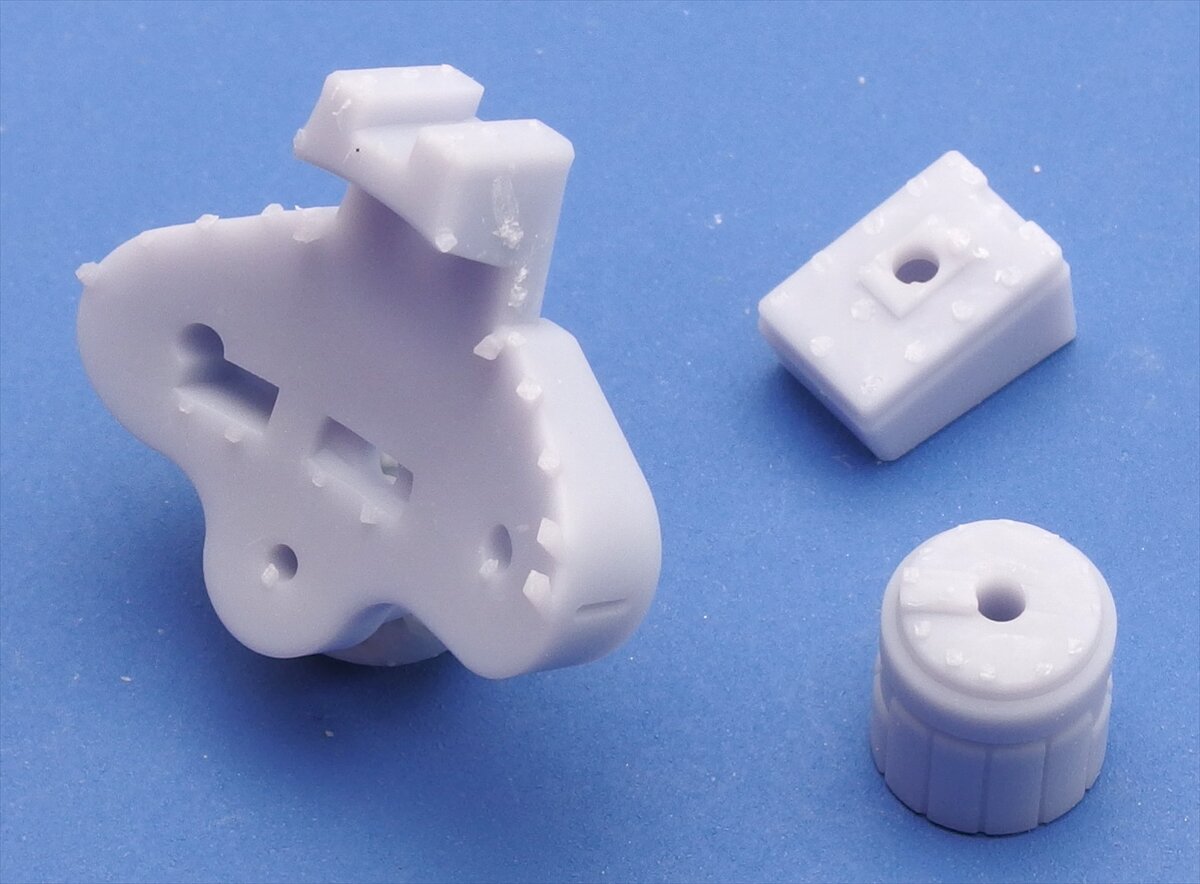

▲サポートを切り離したパーツ。角型カメラ、丸カメラの裏にダボがあるので、切り取らないように注意

01head_07_R

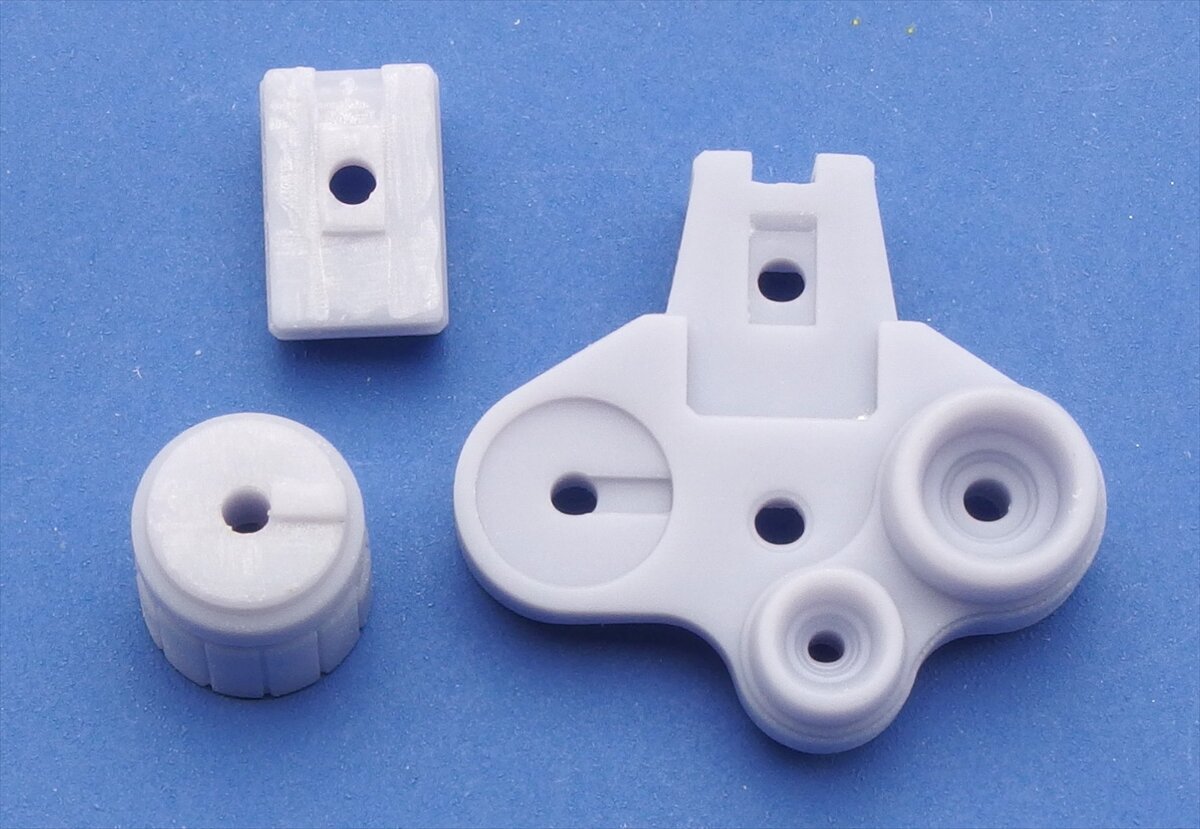

▲サポートの付いていた面をヤスリなどで平らに整形します。ダボがある部分は合わせも確認しておきます
01head_11_R

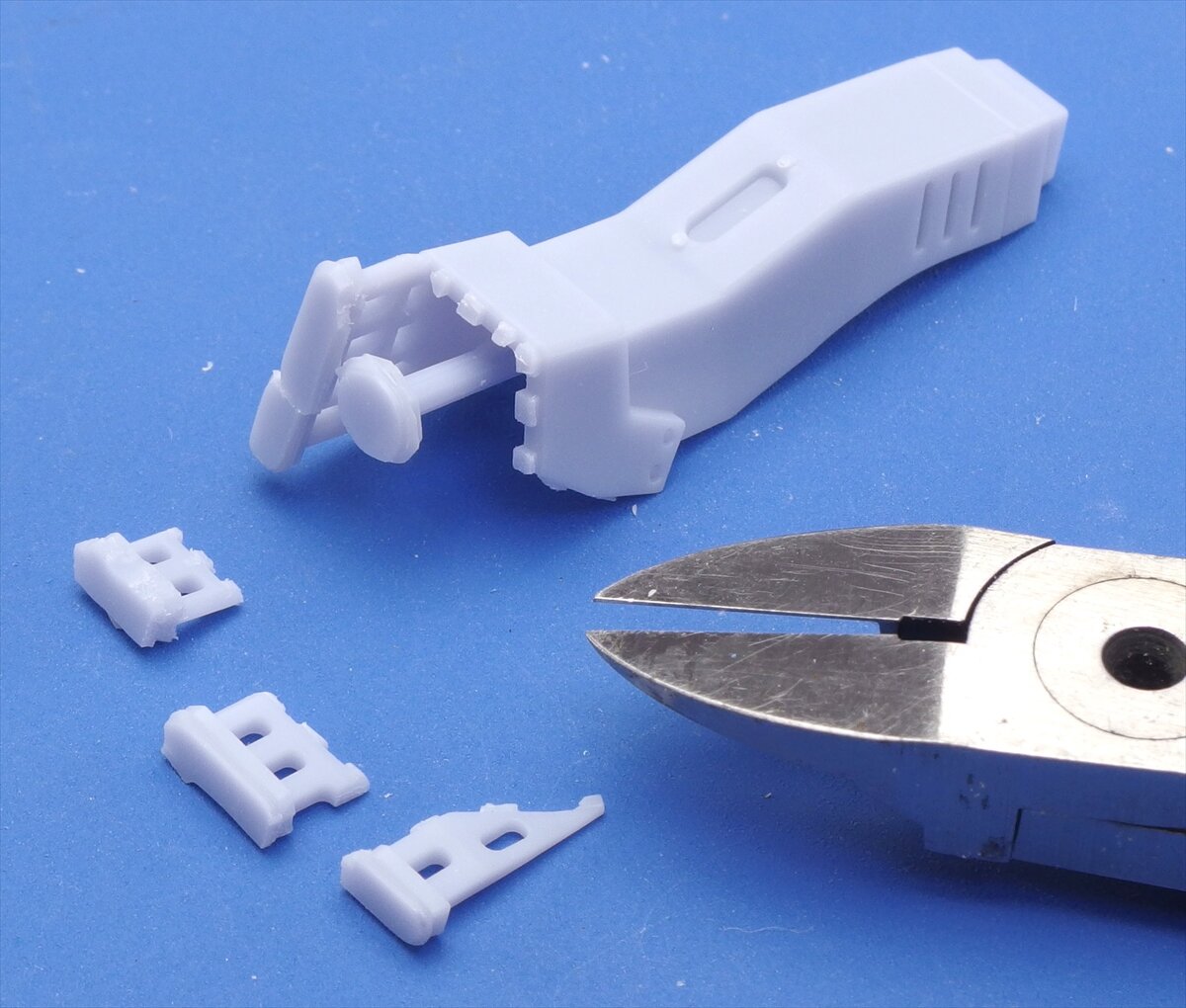

▲頭頂部のカメラパーツ。板状のサポートは点線状の隙間に沿って、ニッパーで切り取ります。ここもパーツに少し残すように切っていきます
01head_12_R

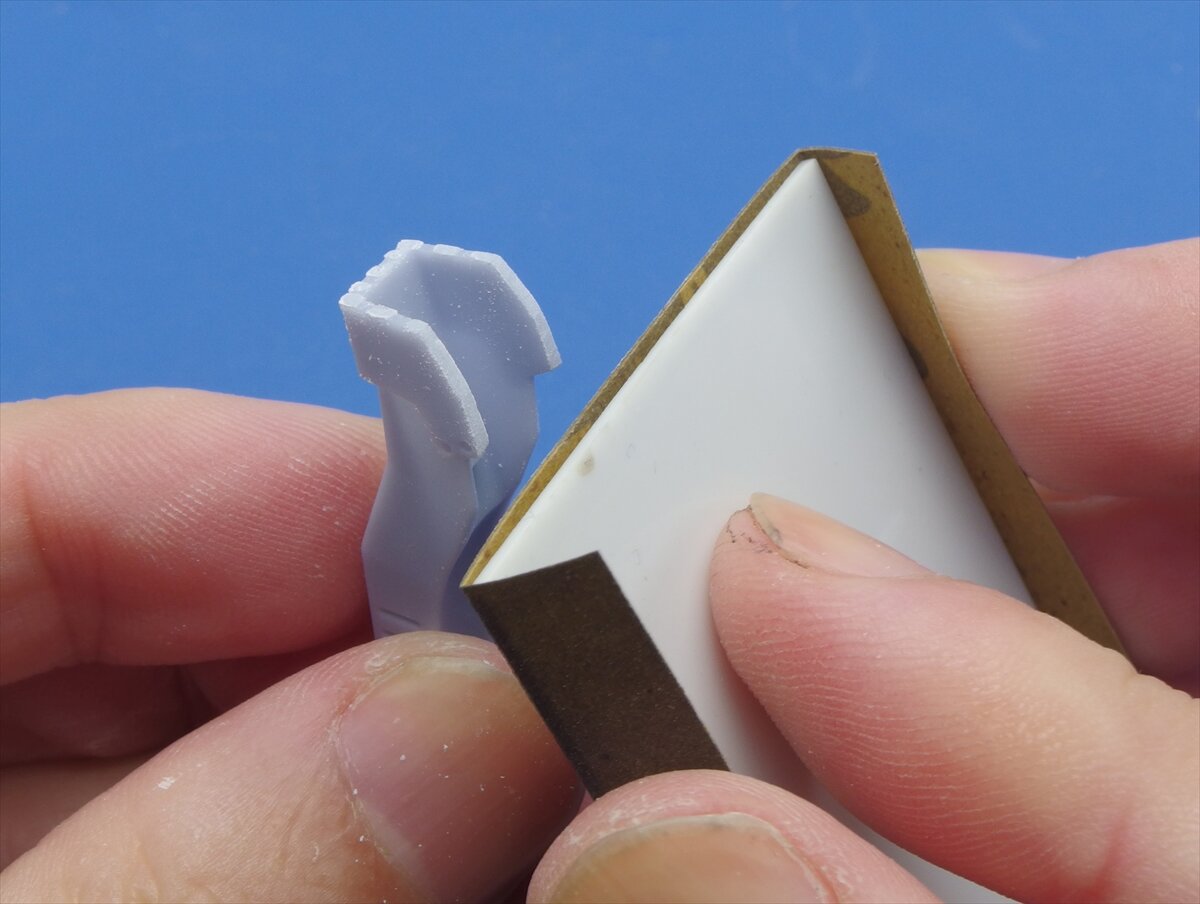

▲残ったサポートをヤスリで削り、パーツ本来の面に揃えます
01head_14_R

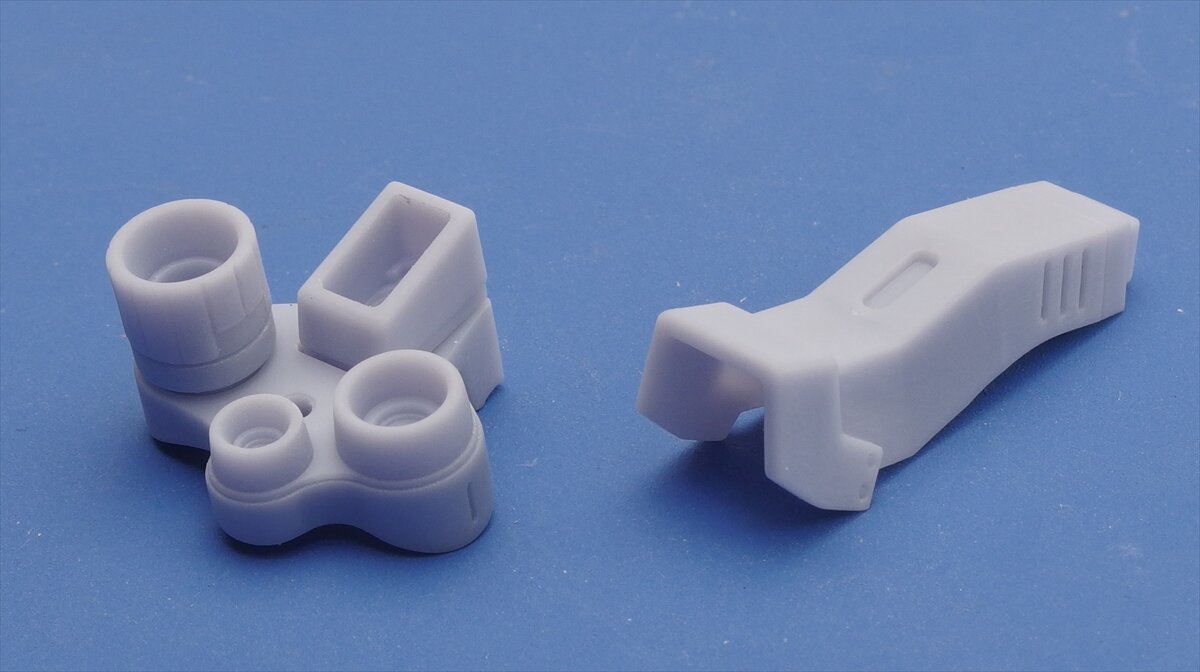

▲整形したパーツ。面の向きによっては積層跡がみえるところがあるので、ヤスリでならしておきます
01head_15_R
▲アンテナパーツは破損防止の囲いを先に切ります

01head_16_R

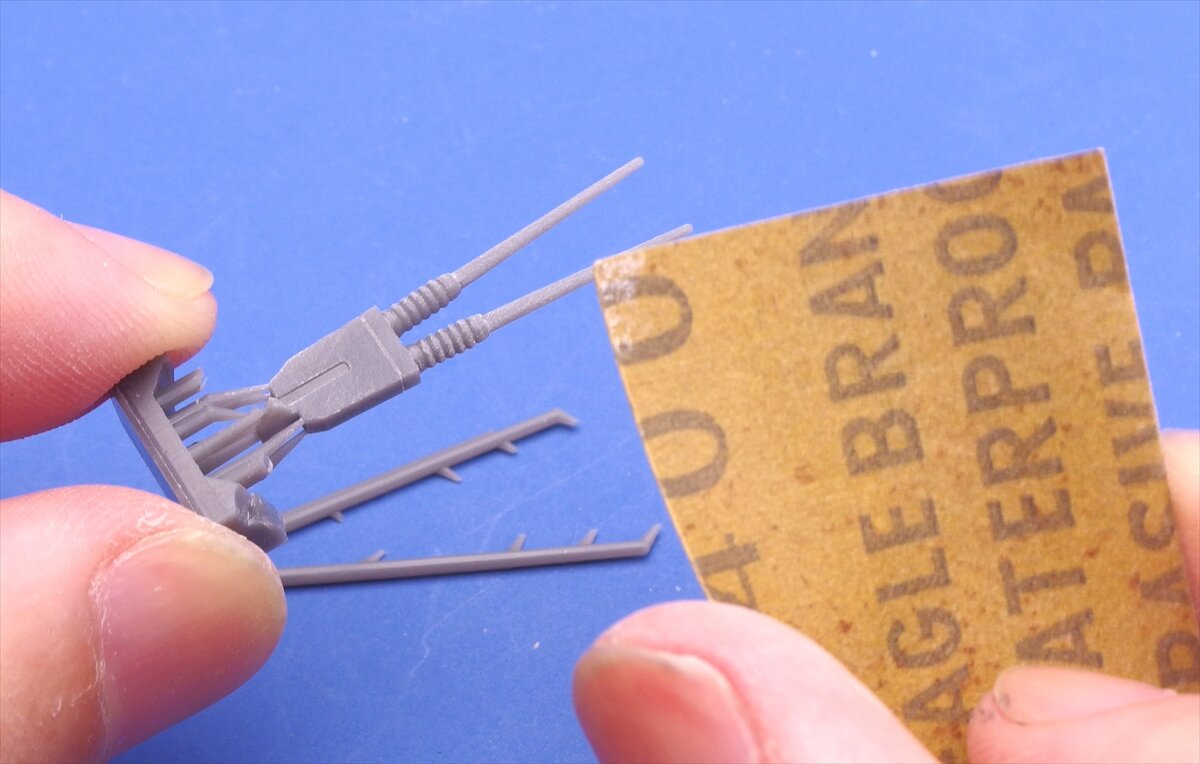

▲先端側の長いサポートを切り離し、その切り口やパーツ表面をヤスリで整えます。根元はラフトに付けたままのほうが扱いやすいです
01head_17_R

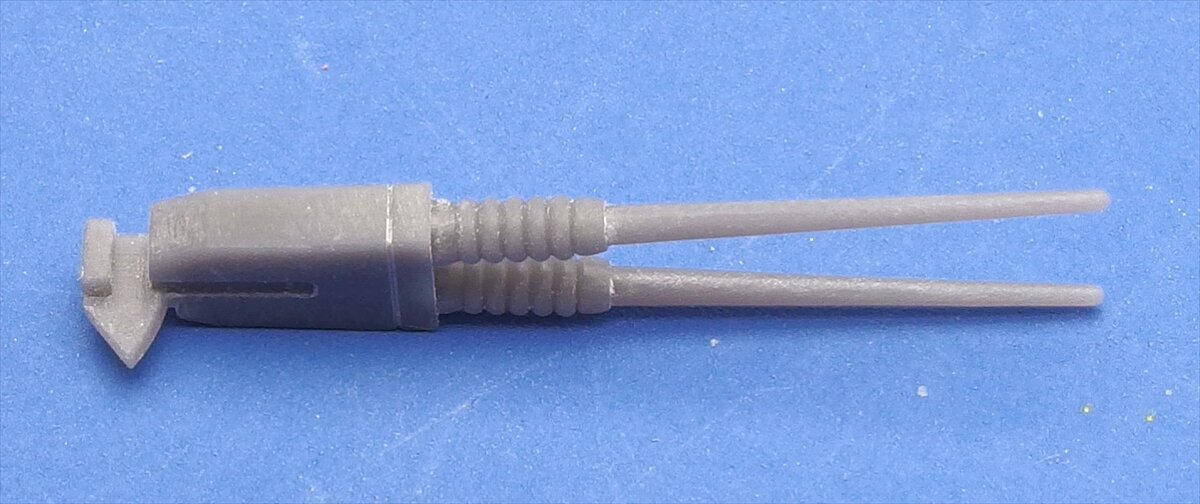

▲取り付け部まで整形した状態。小さなダボがあるので切らないように注意
01head_18_R

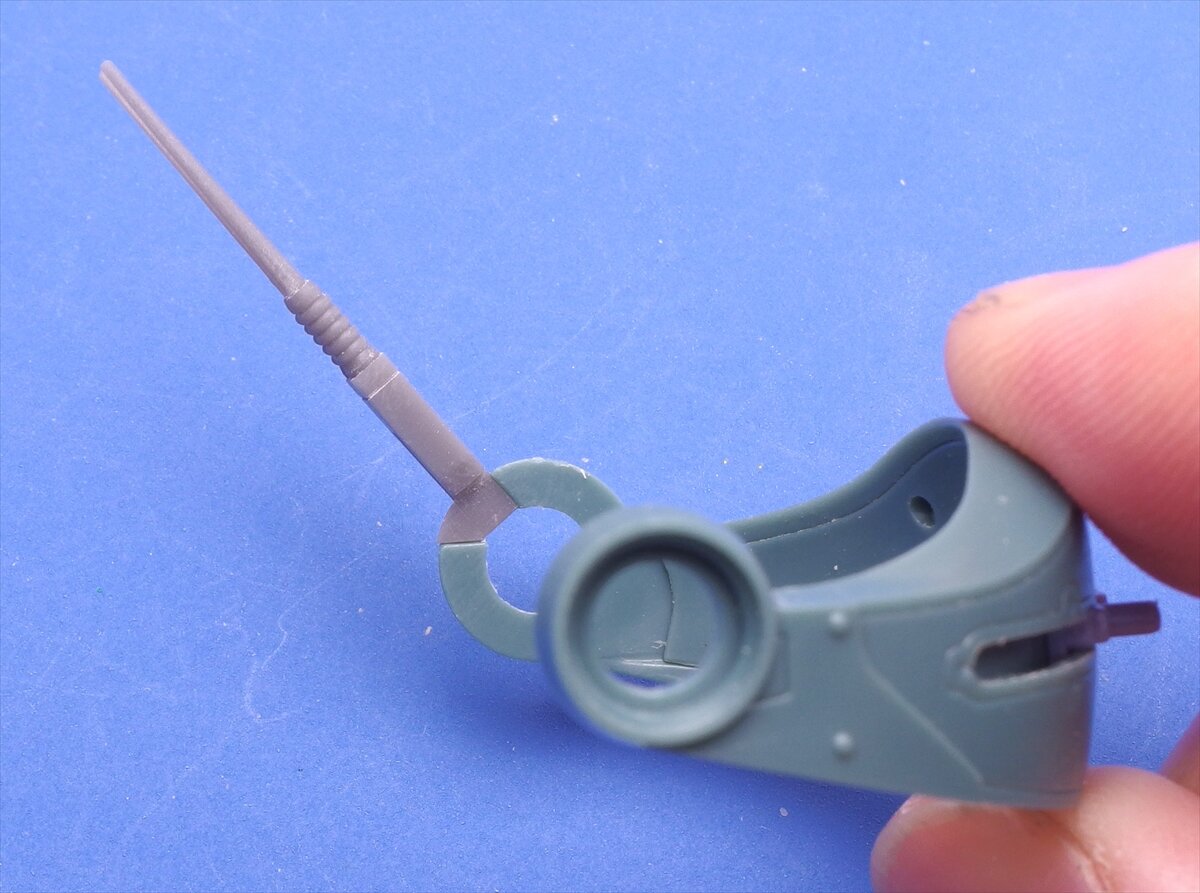

▲バイザーへ取り付けた状態。円形部の切り欠きにフィットします
01head_19_R

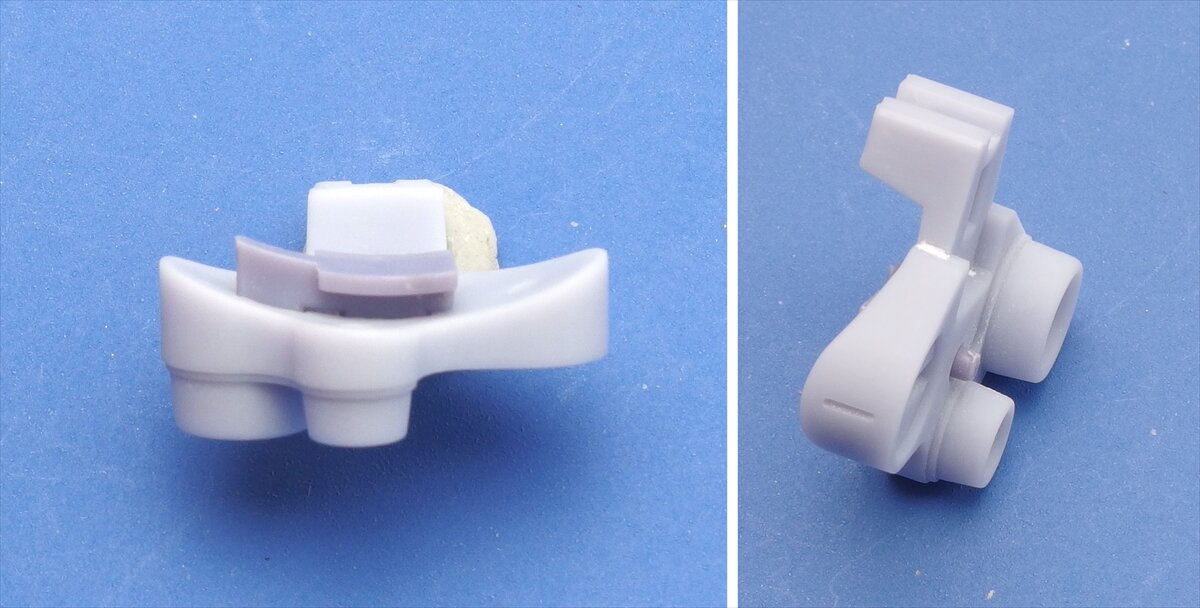

▲カメラベース部はバイザー越しに【D２】部品で取り付けます01head_21_R

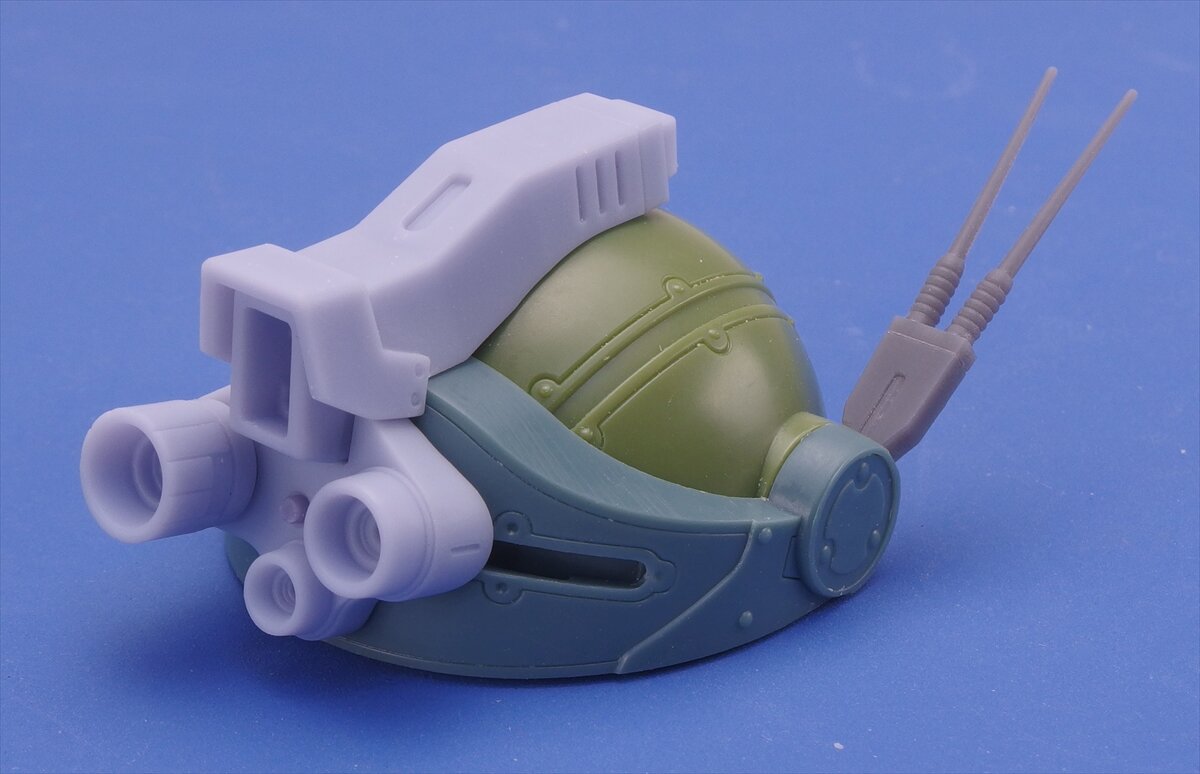

▲バイザーに付けた状態。左右スライドも可能です。グラつきがある場合は次のように調整します
01head_20_R

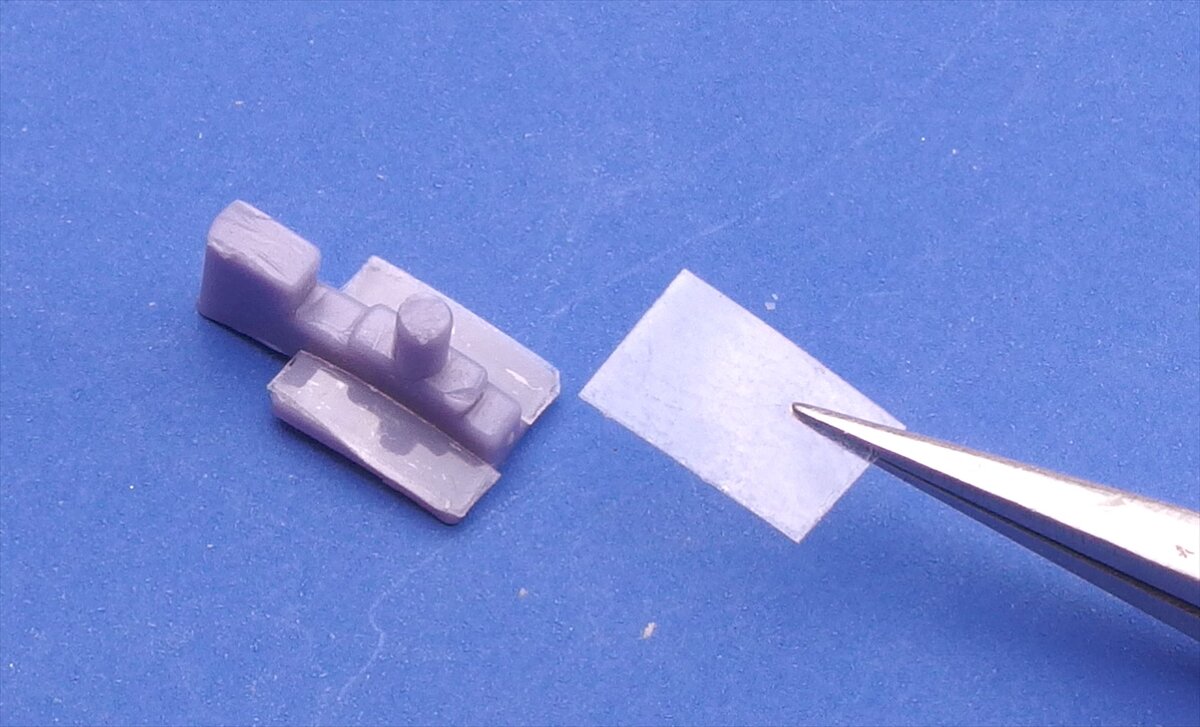

▲【D２】部品の上下にテープなど貼って厚みを増すと、カメラベースをバイザーに密着させられます
01head_22_R

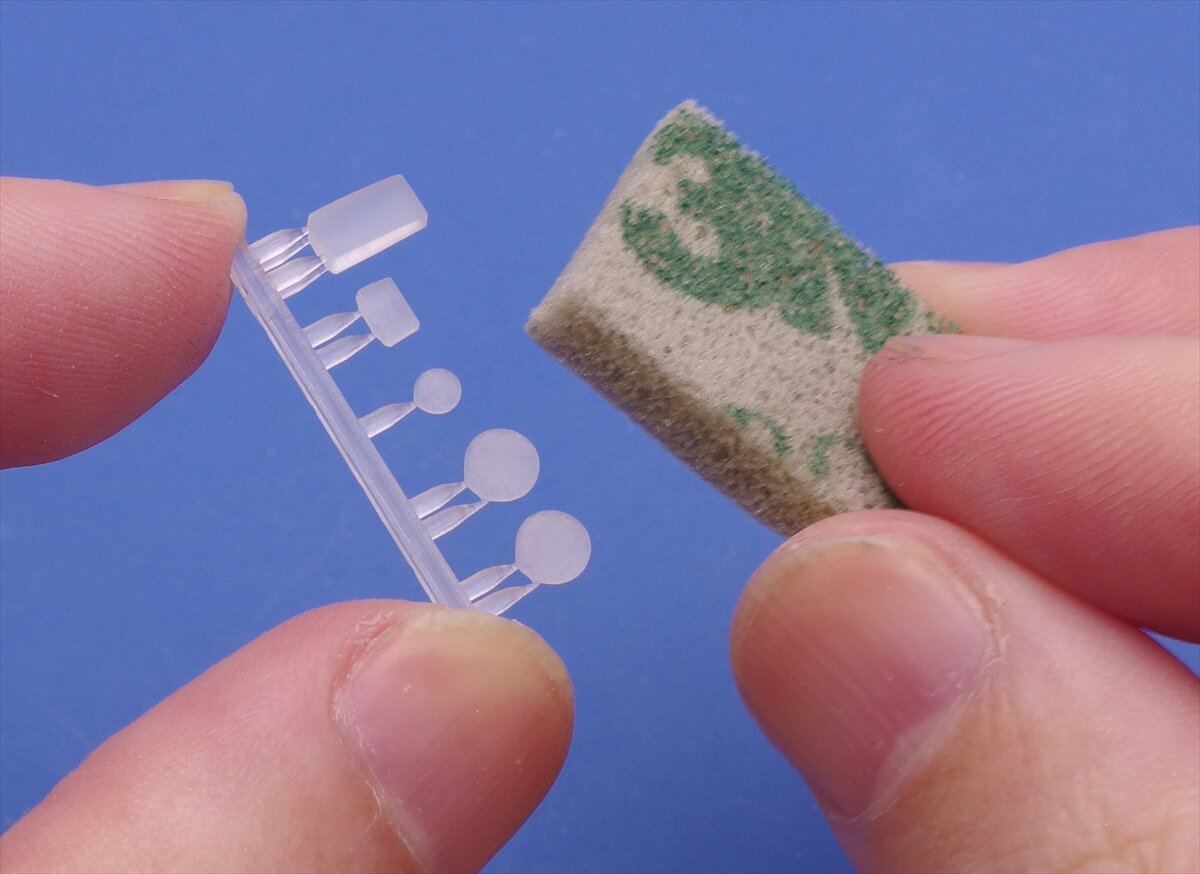

▲クリアーパーツは#1000程のスポンジヤスリで表面を一度ならします
01head_23_R

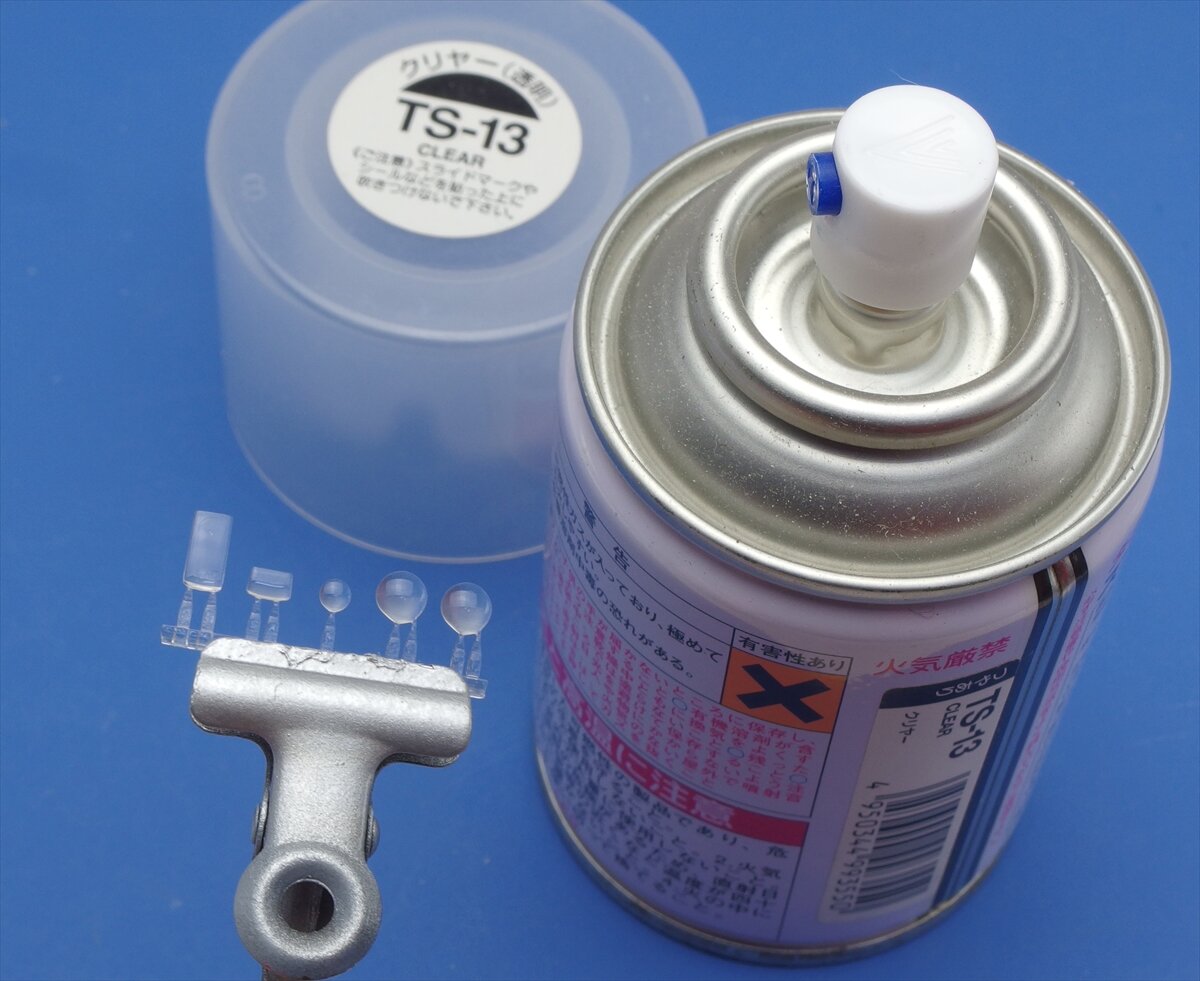

▲次にクリアー塗料(ラッカー系)を吹き重ねます。これで透明度が回復、積層跡も目立たなくなります。磨きとクリアーを2回するとより効果的です
01head_24_R

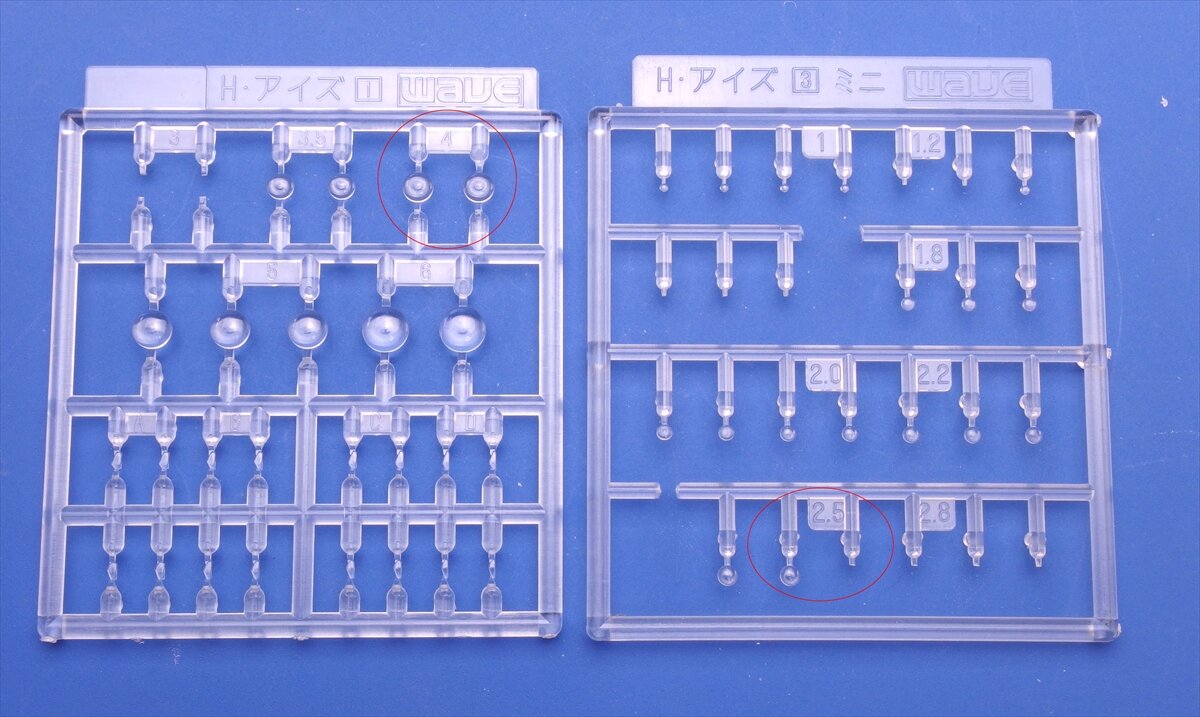

▲円形レンズは市販のクリアーパーツを流用してもよいでしょう。Cは2.5mm。Dは4mm(2コ)となります

　各パーツはサーフェイサーを吹いて、塗装した後に取り付けます
