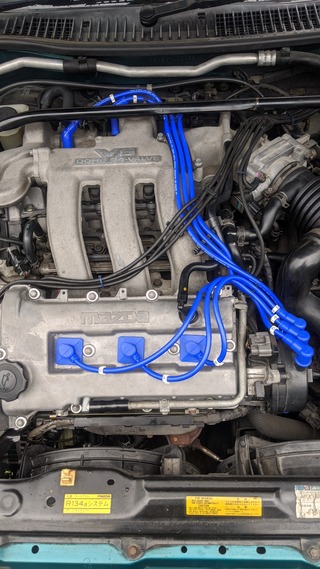

ランティス

2018年11月02日

マツダ ランティスのドアミラーの可倒機構が故障して、ギアの軸(樹脂性ケースと一体)が破損していたところまでが前回。


IMGP0436_R
折れた軸の中心に穴が開いていたので、芯を通して繋げないかとチェック中。
真ちゅうパイプを刺して測ると穴は2mmくらい

IMGP0437_R
軸側の穴はテーパーのようで1.5mm径くらい

IMGP0439_R
ケースの外から穴の部分を見る。可倒で回転する金属プレートを回すと半分くらい見えてくる

IMGP0440_R
ここにビスを通して繋ぎたいが、そのままだと入らない。
だが金属プレートを外すのはやっかいそう


IMGP0451_R
なので、プレートのフチを削ることにして、超鋼ビットと2mmのキャップスクリューを用意。
ビス頭の径が小さくて、六角レンチでしっかり回せる。

このビスは1/12 F1の車軸用に買ってたもの

IMGP0454_R
リューターで金属プレートを削るよ!さすが超鋼ビットはよく削れるね

IMGP0456_R
ギアケース側にビス頭が潜るようにドリル

IMGP0457_R
ビス頭を逆さに入れて深さのチェック。これでなんとか目処がたったか

IMGP0458_R
折れた軸にもビスをタップ代わりに一度ねじ込み。ビスの長さも調整

IMGP0460_R
仮にビスをいれたところ。破断面がギザギザなので軸の向きは合わせられそう

IMGP0463_R
破断面。ビスで固定しても隙間があっては弱いので、そこはプラリペアを充填することに。プラリペアはエンプラとは接着しないのだけど、充填できればビス固定と相まって固着できるかなと。


IMGP0464_R
破断したところの向きを合わせてビス固定。

IMGP0469_R
ぐらつきがないのを確認して、ギアを取り付け

IMGP0468_R
プラ対応のグリスも新たに補充

IMGP0475_R
動作チェックで問題なく動くことを確認!

IMGP0479_R
ビスを通すために削ったところはカバーで隠れるでの、問題ないはず。

IMGP0480_R
ミラー状態に復活。

車につけても問題なく動いていました。

10日ほどして、またガコガコする症状が

━━━━━━━━━━━━━━━━━━━━
その2

なので、またバラしました。

修理した軸の固定が緩んでいたので、より強固取り付けることに。

IMGP0514_R
折れた軸へのビスの掛かりが弱かったようで、ビスがより長めに入るように、ガイドの穴も細めにしました。ビスの先端が入り込んでいるところ、樹脂が膨らんで見えてます

IMGP0519_R
さらにビスを1本追加することに。これで回転方向の負荷にも強くなるはず。

IMGP0518_R
追加したのは1.4mmのキャップスクリュー。これも1/12 F1用に買っていたもの

IMGP0521_R
同様に穴を開けてから、レンチで締め付け

IMGP0524_R
今度は破断面にパワージェル瞬間接着剤を塗っておき固定。軸の周囲にハミ出しが見えます。

前の修理では瞬間接着剤の経年劣化を気にして使わなかったのだけど、2回目はしっかり固着させることを優先。

組み付けは以下略

−−
その後、10回ほど動作させて無事に動いています。

これ以上、続かないように願う



ノモケン/野本憲一nomo_ken at 01:14│コメント(0)

2018年10月27日

マツダ ランティスのドアミラーがまた不調になった話。

以前、3Dプリンターで出力したギアに交換して事なきをえた右ドアミラー。
ドアミラー故障 分解編
ドアミラー故障 修復編(ギア自作)

それから1年と少し。

今度は閉じようとするとカクカクと変な音がして途中で止まる。スイッチを入れ直すと開いて本来の位置には戻るという状態。

前回のモーターが回りっぱなしになるという症状とは違うモノの、やはりギアの故障が疑われる。

忙しかったり天気も悪かったこともあり、ミラーをばらす前にギアのことを検討。

また同じく3Dプリントしたギアを交換しても繰り返しになる可能性があるので、以前のABS製よりも耐久性もあってグリスを使う部分にも向くPETGで出力するのがいいかなと

IMGP0001_R
右がZ-PETG。表面にツヤがある

Z-PETGというフィラメントは7000円ぐらいで、この修理のために買うには全くコストが合わないんだけれど、ウィンドウ修理でパーツを作ったときにこの素材も気になっていたので、実験半分。

がしかし、このZ-PETGのプリントがABSの時ほどキレイにいかなかった…

IMGP0013_R
一方の側が段差になりがち。

IMGP0019_R
余白を加えたり、出力が安定するようにいろいろやってみたのだが…

IMGP0014_R
結論としてZ-PETGの中で“まし”にできたのと、前回のデータを改善して出力したABS製とを用意して、ドアミラーの分解に入ることに。 *グリーンがABS

*以上、前振り
−−

IMGP0393_R
外したドアミラー

IMGP0398_R
外装をはずして、可倒機構へアクセス

IMGP0404_R
モーターを外したギア部。
手前の乳白色のギアが3Dプリントしたものだが…

IMGP0414_R
周辺ギアと共に外してチェックして見るも、不具合はなさそう
*写真右のギア

IMGP0431_R
組み直してみると、奥にある軸が樹脂製のギアがぐらついているのに気付いた

IMGP0424_R
そのギアを取り出したら、軸ごととれた。しかも欠けてるし

IMGP0418_R
太い樹脂の軸が折れてる。

原因はギアじゃなかった


IMGP0433_R
パーツクリーナーでグリスを落として確認。
これ、ケースと一体成型なんですけど…トホホっす

良いお知らせ
3DプリントしたABS製ギアは1年ちょいの使用でも問題がなかった

●悪いお知らせ
ドアミラーの中古部品をあらためて検索したものの、全く見あたらない

PETGでのギア製作とか全くの無駄

ケースと一体の軸が破断ですって。ですって。

−−
続く



ノモケン/野本憲一nomo_ken at 22:44│コメント(0)

2018年08月25日

ウィンドウのグラグラ感が増したので、以前修理したところがまた劣化したのかと開いてみたら、違うところが壊れてて、そんな樹脂パーツを3Dプリントして修理した夏の思い出2018。

ランティスのウィンドウはサッシレスなせいか、時間が経つとガラス面がグラグラするような症状が出ます。

今までにも何回か修理していて、その際はこんな感じ↓
http://blog.livedoor.jp/nomo_ken/archives/4177105.html

ウィンドウや上下機構にまつわる樹脂部品は、単独でパーツの扱いがなく、まともに修理を頼むとガラス面ごとや、パワーウィンドウの駆動部を丸ごとでの交換になってしまうので、そこをなんとか融通して修理する話。

■フロントウィンドウ
FW zu1_R
フロントウィンドウの前側の付く部品。ウィンドウを挟むように付いている

FW 02_R
これが割れてドアの内側に転がっているんだな。以前にも外れていて付け直したことがあったのだが、今度は完全に割れていた…

FW 03_R
採寸してABS(Z-ULTRAT)でプリントしてみた

FW 04_R
固定ピンもABSで、差し込んでからアセトンで接着

本来のパーツは少し弾力があるけれど自作品は堅めのABS。また油脂への耐久性も不安があるので、グリスは樹脂をいためないタミヤのセラミックグリスを使ってみる

−−
■リアウィンドウ
RW zu1_R
リアでは後端の突起に付く樹脂パーツ。役割はフロントで直したところと同じ

RW 03_R
右リアの無事な状態

RW 02_R
左リアでは外れていたのを発掘

RW 05_R
RW 04_R
同様にABSで自作。“返り“があるところに差し込むので、一部を分割して差し込んでからそこを接着

−−
■パワーウィンドウユニット
RWpw zu1_R
ウィンドウ側について移動するプレートに付いているガイドブッシュ状の部品が割れていた。
これが前後で1箇所ずつ

RWpw 03_R
バラしてみると中心のピンがハメ殺し。あかーん

RWpw 04_R
RWpw 05_R
そこで軸受け部を半割して、円盤部を被せるように作ってみた

こんな感じで破損部品を修復、取り付けて修理完了。
ガタは収まり、ウィンドウの動作も正常になった模様。

修理した部品だけ載せているとあっさりな感じですが、バラしている状態で雨が降ってきて、ガラス無しでしばらくブルーシートで覆ってたり、パワーウィンドウの外したワイヤーが付け直せなくなったりと、手際よくいかなかったところもありました。

RW 07_R
プリントした状態の部品。
どうせなので壊れていなかった周辺の樹脂パーツも作ってみたり


果たしていつまで維持できるかは分かりませんが、ウィンドウを直したら車全体のガタピシ感がかなり収まったので、気分がいいぞ



ノモケン/野本憲一nomo_ken at 04:38│コメント(0)

2018年08月13日

マツダブースでランティスや「 魁 コンセプト」の展示があるので行ってきました。

OMC2018_1_R
8月4日(土)

OMC2018_3_R
でも入ったところでいきなりニッサン MID4に遭遇してやられました。

OMC2018_4_R
マツダブース。赤いファミリアとも並ぶ白いランティス。

ハッチバックらしからぬスタイルは今見ても古さを感じさせず、ファミリア、アクセラ、魁 コンセプトと並んで、その足跡が語られるのは発売から25周年にふさわしい晴れ舞台のようでした。

OMC2018_5_R
歴代ハッチバックのパネル展示では「CAR STYLING」誌主催の「日本カーデザイン大賞」 クレイモデル部門受賞のトロフィーと共に。

会場でランティスの説明を担当されていた方はランティス10周年イベントでお会いしたことがあって、開発当時にニュルブルクリンクでテストを担当され「車両に掛かるGを計測した結果『リアにもストラットタワーバーを付けると○秒早く走れる』といって装着を推した」という話をされていました。

当時はスポーツカーでもそこまでのテストは珍しい時代(日本車のニュル詣が盛んになるのはその後)。それだけ走りの方も力の入ったモデルだったわけですね。

OMC2018_6_R
魁 コンセプト
んー、これは新型ランティス(笑)?

アクセラの次期モデルになるであろうと目されるコンセプトカーですが、デザイナーのトークテーマでもあった「継承と挑戦」からして、これまでのアクセラとの違いも見て取れます。

これが市販車ではどう仕上げられるのでしょうか

−−
OMC2018_7_R
その向かいのブースに展示されていた履帯付きの船。脚が収納できるようでびっくりどっきりメカ感満点



ノモケン/野本憲一nomo_ken at 11:53│コメント(2)

2018年06月21日

ランティスの車検を通してきました。
車の方は大きな問題なし。

そんなことよりも驚いたのは、
いつも車を預けている自動車工場のおじさん(もう、おじいさん)が、S54でバンクがある頃の富士スピードウェイを走ってた話を聞かせてくれた!

富士のバンクは閉鎖されてからしか知らないわけで、まさか実際に走ってた人から話が聞けるとは!?

さらにプリンスや、たま自動車にまつわる話とか、

自分が本の知識でしか知らない時代をリアルに体験してきた話で、

とても興味深かった。



20年近く通ってて初めて聞いたよー
