2008年06月11日

MacBook AC アダプターパンダ MacBook用のMagSafe電源アダプタの修理

友人に頼まれ、MacBook AC アダプタを修理。

渡された現物。
拡大して、よく見る。
MAC01


マイナス側が、かなり厳しい。
線がぼろぼろ。
MAXAC2


マイナス線はコネクタ金属にも半田付け。
たっぷり含ませる。
MACAC3

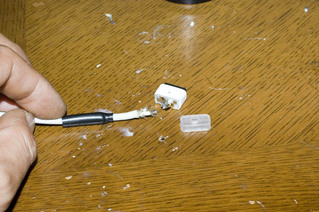

コネクターの外部をカッタできれいに整形。
MACAC5


コネクタとケーブル、半田で接続前。
MACAC4


半田付け、熱収縮チューブでプラス側を保護。
MACAC6


コネクターのカバーを利用して欠損部分を代替。
MACAC7


ホットメルトで充填。エポキシでも良かったけど、エポキシで固めると再修理出来ないので、ホットメルトを使う。
MACAC8


はみ出たホットメルトをカッタで取り除く。
MACAC9


完成。仕上がりがいまいち満足出来ず。
MACAC10


テスタでチェック後、通電。

実は、打ち合わせ先にACアダプタ忘れてきました。
仕事ができない・・・・・・
そういえば、車の中に修理依頼されたアダプタが!

ということで、あわてて直したので仕上がりは少し不満足。
カバーが少し傾いている。
後は、透明樹脂で外部をコーティングすれば完成。

白のホットメルト買いに行けば良かったけど、熱収縮チューブも黒なので、MacBook 黒には白黒パンダが似合うかな、と黒を使う。



2,3日これで急場しのぎだ !!!!!
