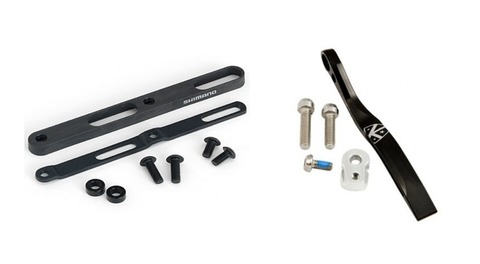

 シマノ のボトルケージマウントアダプター SM-BA01

シマノ ボトルケージマウントアダプター SM-BA01
http://page10.auctions.yahoo.co.jp/jp/auction/m177067695

シマノDi2電動バッテリーをダウンチューブ側のボトルケージ穴に取り付けたとき、バッテリーがシートチューブ側のボトルケージと干渉することがあります。シートチューブ側のボトルケージを最大で50mm上にずらすことで干渉を回避するためのパーツです。
電動シフト車でなくても、ボトルケージの位置調整目的にも使えます。


次に、
 K-Edge の Proチェーンキャッチャー直付けタイプ の黒 K13-002

K-Edge Proチェーンキャッチャー直付タイプ
http://page12.auctions.yahoo.co.jp/jp/auction/p529031286

精巧で頑丈なアルミ削り出し加工でお馴染みK-Edgeのチェーンキャッチャーです。
従来品K13-002から取付方法が新しくなり、確実な固定と調整がより簡単になりました。
直付けフロントディレイラー台座に共締めし、下部ボルトでチェーンキャッチャーの位置を調整・固定します。ディレイラーの位置調整と別に行えるので、従来品K13-001と比べてとても作業が簡単になっています。

ご検討ください。

他、チャリとは関係ないものもあるんで、よかったら見てみてください。
出品リスト
http://sellinglist.auctions.yahoo.co.jp/user/surumedako

Di2 エクステンションバー用シフターを取り付ける

半年以上前にやった、エクステンションバーにDi2のシフトスイッチを取り付ける作業。

タイムトライアルでコンマ何秒を取りに行く、、、というわけではなく、
エアロポジションを取っているときの変速でフラついたりしたくないから。
安全第一。

DSC_0540

3穴のジャンクションAでは用が足りません。
STIのからのケーブルにに加えて、このシフトスイッチからのケーブル2本が増えるので、5穴のジャンクションAも用意。


シフトスイッチは、2通りあります。
ひとつは、SW-9071
左右それぞれにボタンが1つずつあり、左でローギア、右でハイギヤにシフトするもの。

もうひとつは、SW-R671
左側だけにボタンがありますが、ボタンは2つ。
パーツ数は少ないこっちの方が安いですね。

SW-9071はDURA ACE、SW-R671はULTEGRAブランドになっています。意図はわからん。

互換性はあるようなので、どちらを使うかは好みの問題。
私はスイッチが左右別になっているSW-9071をチョイス。
DSC_0541

シフトミスのリスクを嫌ってのことと、左右の両手を使うとバランス的に心地よいかとの考え。

エレクトリックケーブルは予め接続されています。
断線したらスイッチをばらせば良さそうです。
DSC_0542

こういう風にエクステンションバーの先に突っ込んで、エレクトリックケーブルをバーの途中の穴を通せば良し。
ケーブルをバーの先端からは入れられません。
先端から入った方がバーの握りはいいんだけど。
DSC_0545

エクステンションバーへの差し込み部分は、スイッチの先端部分を外し、根元の方をレンチで締めてバーに固定します。
なので、ケーブルに余長を確保しておいた方がよいです。余長なくしてバーテープをケーブルの上から巻いてしまうと、スイッチの先端を引き抜けなくなります。
ケーブルの余長部分はU字にして上からビニールテープを巻いておきました。格好悪いけど。
sw

この辺の設計イマイチ。
ケーブルがバー先端から入れば、バーテープで固定されずに済んで余長のことなんて考えなくていいのに。




Di2エレクトリックケーブルの交換

3週間前のことなんだけど、フィッテイングをして、ハンドル幅が広くなりました。
チネリ ネオモルフェの400mmから、3T ERGONOVA TEAMの440mmになりました。
元々ネオモルフェの400mmは窮屈だったので、フィッティング時に手持ちの420mmにしてもみたんだけど、まだ狭いってことで440mmの3T ERGONOVA TEAMになった。

ハンドル幅が広くなったために、ジャンクションAとSTIを繋ぐエレクトリックワイヤーの長さが不足。
300mmだったのを、350mmに交換しました。


3TのERGONOVA TEAMは、ケーブルがハンドル筒内を通る構造。
ブレーキワイヤーは難なく通せたんだが、エレクトリックケーブルが入るもののもう一方からなかなか出せない。

で、フレームやハンドルのケーブル穴に予め通してある塩ビのストローみたいなアレを使えないかと・・・。
ブレーキワイヤーやシフトワイヤーを突っ込んでガイド役をしてもらうわけだが、エレクトリックワイヤーには使えないもんかね。

で、やってみた。

接続部分の内部のボッコにうまくハマってくれました。
これでガイドして難なく作業完了。

偶然なのか、シマノさんの設計が計算されていたということなのか...
まぁとにかく、こうすりゃいいってことで。

(呼称はエレクトリックケーブル?エレクトリックワイヤー?)

Di2ジャンクションをスッキリさせる

雨降ってる。
練習日にすべくせっかく休みにしたんだが。

しゃーないからチャリをいじる。

いじるのはここ↓。
DSC_0318

Di2ジャンクションの固定箇所。
このステムに腹巻をするのを何とかしたい。
見た目が悪すぎるし、ステムを掴んでバイクを持つときに気になって煩わしいんだよ。
7970系から9070系になって、この点はデグレードしたとしか言えない。7970系のケーブルに固定していた方がスマートだった。

この固定方法を改善するのが、アクションカメラやサイクルコンピュータ、ライトなどのマウントを数多く開発しているレックマウント(:REC-MOUNTS)から出ている、ジャンクションA用アダプター Di2-EW90。
価格的に簡単に手が出るので、買ってみた。

DSC_0315

高粘着力の両面テープでステムにマウントを貼り付け、マウントにジャンクションを固定しましょうという代物。
DSC_0316

まずは、両面テープをカット。
DSC_0319
カッターナイフを使ったが、両面テープの切り口が汚い仕上がりになった。ハサミの方がよいのかもしれない。
あと、3M社のロゴがある赤い方からカッターの刃を入れた方が良かったのかもしれない。
切断面はグレー色。マジックで黒く塗った方が目立たない。


作業しやすいようにチャリをひっくり返して、貼り付けて、マウントにジャンクションを取り付けて作業完了。
DSC_0321

完成の画。
DSC_0322
正直なところ、良いか良くないか判断に迷う。
両面テープと、マウントの厚みがかなりのもの。
横から見るとゴツくて目立つ。
あと、この厚みが増してジャンクションの位置が下がったので、STIからのエレクトリックケーブルがやや張り気味になってしまいました。大丈夫なレベルだが、気になってしまうなぁ。

上から目線はとてもスッキリ。
この視点に限っては大満足だな。
DSC_0323

ってゆーかね、シマノさん、
御社はステムを製作されてますよね。

ジャンクションが収まるポケットがあるステム

とか、

ジャンクション内蔵ステム、ジャンクション一体型ステム

なんてもの作ったらどうですか?

ジャンクション内蔵ステム、ジャンクション一体型ステムなんてのは、ジャンクション作ってるシマノさんだからできる製品になりますよね。差別化製品、独占製品になるじゃないですか。

かなり高額になっても喜んで購入させていただきます。

昼から道路が乾いてきたので手稲山へ行こう


Di2バッテリーとボトルの干渉を解決する

午前中、雨が降っていたので屋内活動。
さてさて、この写真。
問題が2点あります。

まず1点目は、シートチューブに固定したボトルケージの下部が、エレクトリックケーブルのシートチューブ出口のグロメットに干渉しています。
これは、ボトルケージとシートチューブの間にスペーサーになるものを噛ませれば解決。
ケーブル出口位置の設計を誤ったとしか...。
ボトルケージの問題か、フレームの問題か。

そして2点目。これは見てわかりやすいです。
ボトルの底がバッテリーに当たって、ボトルがケージの下部まで入っていません。
(これはフレームの設計を誤ったとしか思えません。)

ということで、今まではボトルケージにボルト穴を造作して、ケージを上方にずらして設置することで干渉を介していました。
ところが、ロングボトルを使うと今度はボトルの口がトップチューブに当たって、ボトルの出し入れが困難になってしまいました。

もう、バッテリーをどうにかするしかありません。
順当に対応するとなると、
これ一択。
シマノのSM-BTR2を使って、バッテリーをシートポストにビルトイン・内蔵させる。

しかし、エレクトリックケーブルの取り回しをやり直したり、バッテリーを買ったりするのは面倒なのと、今までのバッテリー用の充電機を無駄にするのも避けたい。
BB下は場所的には良いが、フレームに穴を空ける度胸もなければ、プレスフィットBBを外しての作業はまたまた面倒臭い。
それから、チェーンステーにバッテリーを固定した事例もネットで見つけたが、タイラップ巻きはダサ過ぎる。

そこで、バッテリーを横倒しにして設置することにしました。

用意する部材は、ホームセンターから調達したこれ。
アングルとボルトとナット。
これでOK。倒すなら当然アングルの出番。

アングルをこうしてダウンチューブに取り付けて、

バッテリーマウントをボルト&ナットでアングルに固定。

バッテリーマウントを固定したネジ穴位置は、アングルに予め空けられたネジ穴位置ではフレームに近すぎたので、穴を削って上方に数ミリ移動しています。

バッテリーを取り付けて、こう。
よしよし、これでいいんだよ。

アングルの余長をカット。
うーん、スッキリした。

左側からだとこんな具合。

これでボトルとバッテリーが干渉しなくなりました。

フレームのバッテリーマウントの固定ネジ穴の設計位置が誤っていると思うんだよなぁ。

(午後の練習走行中のメカトラと当該作業に関連性はございません。)




Di2 リアディレイラーが変速しない件のトラブルシューティング

サロベツ100マイルロードでの変速トラブル。

さっさと解決するために、ネズミ捕り緊急回避テクニックも行使しながら豊富町から2●0kmを3h40mで帰宅(これは記録的かも)。

トラブルシューティングを早速開始。SE,SIerやってるんだからこれはもはや本業。
決戦用マシンのDi2システムに、シマノPCリンケージディバイスSM-PCE1を装着。


このデバイスを、Di2のジャンクションとパソコンのUSBに接続してDi2システムの状態を確認することができます。シマノEtube ProjectというDi2システムの管理・制御ソフトをDLして使用します。
また、シフトスイッチ機能設定、リアディレイラーアジャスト設定、多段変速機能設定といったカスタマイズ設定も可能です。

Etube ProjectのDL,セットアップは割愛(チャリを組む時にやったし、覚えてないし)。

ではでは原因箇所の特定・切り分け作業に入ります。
まず、フロントジャンクションのエレクトリックケーブルを抜いてSM-PCE1のケーブルを挿します。
フロントディレイラーは正常動作しているので、フロントディレイラーを操作する左側STIのエレクトリックケーブルを抜きました。
そして、ユニットの認識確認。
P1020508

ST(シフトレバー)が認識されていません。左STIのエレクトリックケーブルは抜いてあるので、右のSTIが認識されていないことになります。

ついでに、リアディレイラーの動作確認をして、原因がリアディレイラーに無いことを確定させておく。
P1020509

リアディレイラーは問題なかった。

ということは右STIに問題ありということが確定。

右STIのeTubeの接続状態を確認。
P1020513


よくわからんので、正常動作する左STIと比較。
P1020512


エレクトリックケーブルの差し込み、右STIの方が浅いのが判りますでしょうか。

ってことで、グイっと差し込んで再び接続確認。

リヤジャンクションへのエレクトリックケーブルをフロントジャンクションから抜いてSM-PCE1に接続。
フロントジャンクションには左右のSTIのエレクトリックケーブルが挿してある状態です。
P1020511


リヤジャンクションは抜いてあるので認識されなくて良し。
STIは1つだけ認識されています。おそらく右STIが検出されていないのでしょう。

SM-PCE1と右STIを直接接続して点検。
P1020514

正常動作しているとのこと。

ということは、フロントジャンクションと右STIを繋ぐエレクトリックケーブルが断線しているということになります。

配管の穴をバコンと踏んだときに、ハンドルとステムを固定しているところを軸にハンドルが下方に回転。
その際に伸びたものと思われます。

エレクトリックケーブルが手元には無いので、注文しました。


ケーブル交換はバーテープ外さなきゃならないし面倒臭い。
早くワイヤレス化してほしいです。
