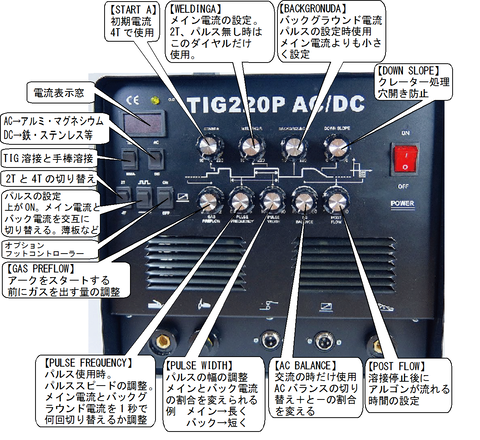

現在途中ですが、TIG220Pのマニュアル的に解説書を製作しました。

下図ですが、Adobe Illustratorにて記入しております。

↑上記図解マニュアルですが、PDFに変換してUPしております、現在スマホでは見れないようです。

↓一番下に写真のマニュアルを貼り付けました。スマホでも見れます。

-----------------------

【パルスの設定】

パルスが必要な溶接条件
・アルミは、融点が低く660度なので、溶接時(特に後半)に母材溶接箇所が溶けて来ます。
　(ちなみに鉄は約1500度位、ステンレスは1400度位なので溶け落ちにくいです)
　母材が溶けるということは、溶接中に溶接幅が広がっていき、キレイに溶接できなくなります。
　対策は、溶接後半で速度を上げるなど熟練した技が必要となります。

・薄板を溶接する時
・薄板と厚板を溶接する時
　(一定の電流で溶接する場合、厚板に電流を合わせると、薄板が溶け、

　　　薄板に合わせると厚板が溶けない)
・裏波を出す溶接をする時
　(裏波→表面の溶接で裏側も溶かし込み、裏側からも溶接したように溶接ビートを出す溶接方法

　　　強度が高い)
・溶接ビートがキレイに出せる。
・母材の溶け落ちが、少なくなるが、溶け込みも深くできる。

◎上記の対策の一つとしてパルスを使用します。

パルスは、高い電流と、低い電流を交互に流します。
高い電流→母材を溶かす
低い電流→溶融プールを冷やす。
上記の機能により、母材の溶け落ちが抑えられると同時に、溶け込みも深くなります。

◎パルスの使い方(簡単な使用方法)
　下の電流は【BACKGRONUDA】母材に合わせて一番下まで下げる。
　上の電流は【WELDINGA】キレイに溶接できる電流に設定。
　パルスのスピード【PULSE FREQUENCY】は一般的に2Hz付近←目安
　パルスの幅【PULSE WIDTH】は　20～80％の中間くらい約50％で使用←目安

-----------------------

【ACバランスについて】
アルミの溶接は、交流溶接(AC)なので、電極がプラスとマイナスで交互に流れます。
プラス電流時→→アルミの表面の酸化皮膜を除去
マイナス電流時→アルミ材を溶かす
ACバランスの調整によって、プラスとマイナスの比率を調整します。
通常は、ダイヤル0で問題無いです(電極　プラス→30％　マイナス→70％)

電極を上げると、プラスの比率が多くなり、よくクリーニングされる。
しかし、マイナスの比率が少なくなり、アルミ材の溶け込みが浅くなる。
効果的な使用方法は、アルミ材が古くなり、酸化皮膜が厚そうな場合に徐々につまみを
プラスに回して、溶接具合を見ながら、作業調整をします。

-----------------------------

ついでに溶接条件です。

板厚　　　　　アルミ電流 / ガス流量　　ステンレス・軟鋼 / ガス流量
1mm未満　　　　10～30 　 6　　　　　10～40　　4
1mm　　　　　　50～60　   6～8　　　 30～60　   4～6
2mm　　　　　　60～90　   6～8　　　 70～100　 4～6
3mm　　　　　　100～140   8～10　　 110～150　8～10
4mm　　　　　　140～180   8～10　　 120～180　8～10
5mm　　　　　　160～200 10～12　　 150～200　10～12
軟鋼は、ガス流量がステンレスより若干多めのほうが溶接性がよい。

-----------------------------

★一番簡単なアルミ溶接の使用方法

いろいろと書きましたが、一番簡単な使用方法としては、

①交流のACにする

②2Tまたは4Tを、2Tにする。

③【WELDINGA】にて電流を決める（↑上記溶接条件を参照）

④ガス流量を決める。

でとりあえずは、溶接ができます。

----------------------------
