気が付けば・・・

2年以上更新していませんでした。

多忙で、書きたいことはいろいろありますが、

月日が過ぎていき、そのままになっていました。

相変わらずパラは楽しく飛んでおりますが、

最近タンデムをする機会があり、タンデムバーの必要性を感じましたが、

なかなか販売しているところがなく、自作できそうだったので

製作してみました。

タンデムバーですが、アルミパイプで製作します。

そのアルミパイプを曲げる工具が必要です。

・アルミパイプ28㎜　厚み3㎜を使用予定です。

　↓今回は、ネットでよく見るこのタイプを使用します。

　↓組み立てるとこんな感じです。

商品スペック
【商品内容】：油圧式 パイプベンダー
【サイズ】：(約)45.3cm×46cm
【油圧能力】：10トン
【対応パイプ（直径）】：φ13、φ16、φ19、φ22、φ28、φ34mm
【対応パイプ（厚み）】：1～3.5mm
【ストローク】：170mm
【本体重量】：(約)18.2kg
【付属アタッチメント（6個）】：1/4″、5/16″、3/8″、1/2″、3/4″、1″

　こんな感じで使用します。

　ここで、何も考えずに曲げると、

こんな感じで、折れます。

　後で知ったのですが、この商品、まともに曲げられないようです。

　何らかの工夫が必要とのことでした。

　一般的な方法として、砂をパイプに詰めて曲げるとのことでしたが、面倒です。

　いろいろ調べたところ、何回かに分けて曲げると

　キレイに曲がるようです。

　均一に曲がるように、パイプに印をつけます。

　2㎝ずつ印をつけました。

　印に合わせて、5回に分けて曲げていきます

　写真ではわかりにくいですが、曲げ機械側にも印がついています。

　こんな感じできれいに曲がりました

　今回は、既製のタンデムバーに合体させる予定です。

　写真のタイプを使用します。

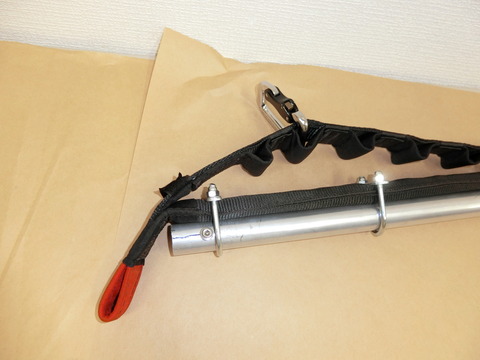

　写真のような金具を使用して固定します。

やっと完成です。簡易タイプですね。

　吊り実験をしましたが、静止状態では、うまくいきました。

　今度実際に使用してみたいです。

　エリアで実験台を探さねば・・・
