大阪から鹿児島に帰って来る日に そうだTL494を買って帰ろうと、思い立ちました。千石、マルツ、デジットを回ってマルツで5個買いました。他に実験用電源に欲しかったLM338があったので買ってきました。
P_20181026_113812_vHDR_On
大学の学祭行ったり
P_20181026_153157_vHDR_On
PCパーツ見て回ったり
P_20181027_115547_vHDR_On
たのしかったです。本当は大学を見に行くのがメインでした。
P_20181027_175827_vHDR_On
飛行機に乗る前に飛行機の機体を撫でるのが好きです。
P_20181027_210745_vHDR_On
帰ってきて早速あのフィルムコンからガラエポ板を剥がしました接着面ががっつり接着剤でくっついていてガラエポ板を万力で固定して金鋸で接着剤を削って剥がしました。2mmくらい接着剤の層があったのでなんとかなりましたが、フィルムコン本体も若干削れました。P_20181028_015535_vHDR_On
本題の494の回路ですが、もちろん僕が設計したわけではないです。
今回もパクらせて頂きました。ありがとうございます。
FEL研究室の方には大変お世話になっております。

http://fellaboratory.blogspot.com/2016/04/tl494.html?m=1

制御部をパクらせてもらいました。

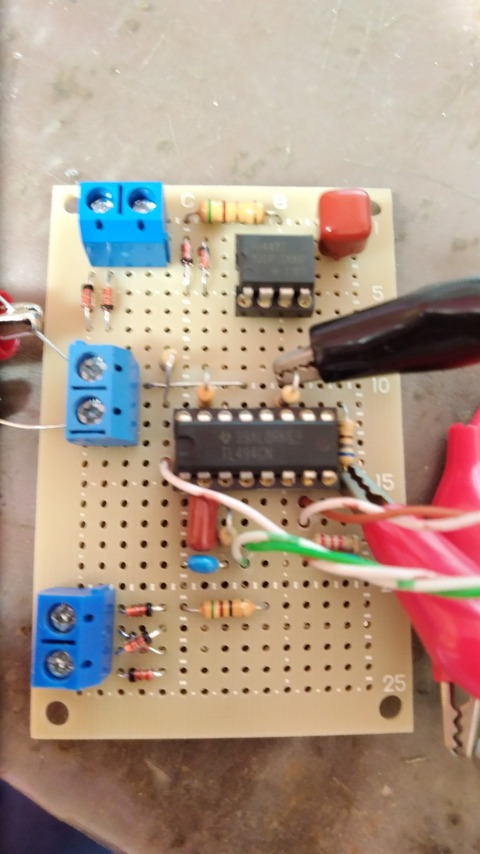

コンプリメンタリなFETを持っていないのでおとなしくゲートドライバICを使いました。使ったのはいつものIR4427です。こいつが楽です。
この回路はデューティ比と周波数が可変出来て、前の回路からすると共振周波数合わせがとても楽にできます。共振波形が最大(消費電力が最大)になるように周波数を調整します。デューティ比は最大の50%で固定してます。

P_20181028_015432_vHDR_On
P_20181028_135923_vHDR_On
P_20181028_143608_vHDR_On
1kWの入力に成功しました。ヒートシンクが熱々です。融解はまだ難しそうです。
P_20181028_143612_vHDR_On
P_20181028_144440_vHDR_On
2シリ20パラで40個も使ったタンクコンデンサですが、
コンデンサの品質が劣悪で極端に発熱するものと発熱しない物があり、500W入力の時点でいくつかは煙を吹いていました。しかし不思議なことに10個近く煙を吹いたのに静電容量が減りません。
これがフイルムコンの自己修復?

とにかくこのタンクコンデンサはだめです。3kかけたのですがまさに「安物買いの銭失い」です。フィルムコンは50個1400円の安物でした。

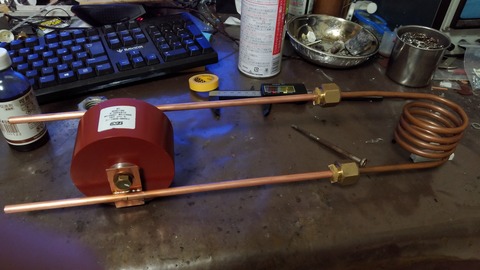

大阪から買ってきたあのフィルムコンを使うためにまた銅管と銅板を買ってきました。銅管と銅板で1kします。なんだかんだ言って銅材に5kくらいかけてる気がします。
P_20181029_185654_vHDR_On
今回は強度と放熱の面から1mm厚の物にしました。
P_20181029_201618_vHDR_On
P_20181029_203542_vHDR_On
綺麗に出来た
P_20181029_213559_vHDR_On
共振周波数が下がり、大きい加熱対象を加熱しやすくなりました。それでも88kHzです。予定(予想)よりだいぶ高いです。
P_20181029_215118_vHDR_On
P_20181029_220408_vHDR_On
P_20181029_215141_vHDR_On
映えますねぇ
P_20181029_234510_vHDR_On
50Wのハロゲンランプです。3回巻きのコイルで無線電力送電 バッチリ光ります。
P_20181031_000659_vHDR_On
倍電圧整流回路を組んで行けるやろと思って調子乗って入力電圧上げたら
P_20181031_003113_vHDR_On
P_20181031_003828_vHDR_On
3秒くらいブワァーーって60Hzの凄い唸りを上げて火花を散らしながらIGBTからアークが出ました。15Aのブレーカーをスライダックの前に入れていたのですが落ちてくれませんでした。(落ちろよ)
ビビりました。
その時偶然スライダックを見ていたのでとっさに入力電圧を絞りました。

破壊の原因はd-s間の位置に穴が空いてるので普通に電流の流し過ぎだと思います。この素子自体40Aでそんなに強い訳でもありませんでした。ヒートシンクが100℃を超えているのにしばらく大丈夫だとそれに慣れてしまいます。慣れは怖いです。

羊羹みたいなモジュールのIGBTを除けばこれが今家にあるある一番強い素子なので今回はこれくらいにしておきます。(とか言っておきます 本当はIGBTモジュールの駆動に成功してるのにね)

続きます。
次回 IGBTモジュールの動かし方





今のIHの最終目標は4046というPLL用のICを使った共振周波数を自動追尾してくれるものですが、それを作るのは受験が終わってから





とか言ってましたね。
少しでもその欲求を晴らすために着々と必要なものを買ってきたわけです。
P_20180916_170454
P_20180928_190027_vHDR_On_1
P_20181013_123758_vHDR_On
が、共振コンデンサを買ってそれが届いたらもう組み立てずにはいられませんでした。

ハンズマンに行って銅管とか銅板とか買ってきました。
P_20181014_100929_vHDR_On
銅板は1mm厚か0.5mm厚か迷いましたが、結局銅管が0.5mm圧なので0.5mm厚にしました。
P_20181014_110834_vHDR_On
切って
P_20181014_124254_vHDR_On
はんだ付けして
P_20181014_130745_vHDR_On

P_20181014_133941_vHDR_On
フラックスはしこたま流し込んでください
P_20181014_132229_vHDR_On
はんだ付けにはもちろんガスバーナーを使っています
P_20181014_140317_vHDR_On
P_20181014_141202_vHDR_On
P_20181014_145037_vHDR_On

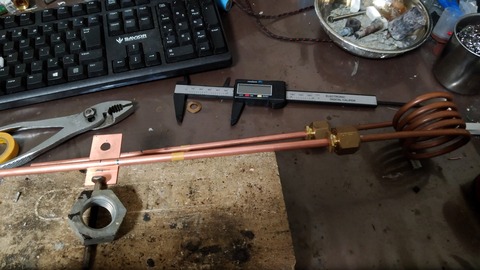

1200V2.5μFの共振コン完成

これはメインの共振電流が流れるコンデンサ(海外ではタンクコンデンサと呼ばれているみたい)ですが、
なんでこんな変な繋ぎ方をしているのかはここを見れば分かると思います。

http://www.mindchallenger.com/inductionheater/index.html
今回の制御部とハーフブリッジ以外の回路(ほとんど違うじゃんか)はここを参考にさせてもらっています。

google翻訳で翻訳して一通り読みましたがIHの事が基礎から大変分かりやすく書かれています。翻訳がアレで意味が分かりにくいところもままありますが、頑張って解釈してください。意味が分かった瞬間多分にやけてしまいます。
PLLの原理とかマッチングトランスなんかも詳しく説明されています。とても参考になります。
P_20181014_153629_vHDR_On
7mmの銅管を万力で固定した塩ビパイプに巻きました。太いので結構な力がいります。万力が本当に便利 買ってよかった中に砂を詰めて曲げると管が潰れないみたいですが、曲げたあとに砂が詰まって取り出せなくなりそうでやったことがないです。
P_20181014_163200_vHDR_On
マッチングトランスを作るために2つ前の記事のソーラーインバータから取った大きいインダクタをグラインダーで破壊

P_20181014_163955_vHDR_On
これを2つ重ねて2mm^2の線を20回巻きました。
P_20181014_235855_vHDR_On
回路は前の記事のDRSSTCでIHの記事で使ったものほぼそのままです。違うのは加熱用コイルを繋いでいたところにマッチングトランスを繋いでいることです。
このマッチングトランスは降圧トランスの役割を果たし、1次電流(IGBTでスイッチング)を2次側でマッチングトランスの巻数倍にします。こうすることでIGBTで扱う電流を小さくすることができます。
P_20181014_183233_vHDR_On
最初共振波形が出ませんでしたが、CTを逆に繋いだら共振波形が出て来ました。
P_20181014_183653_vHDR_On
今考えるとduty比やばいですねこれ。


前回の記事(DRSSTCでIH)からの問題としてCT(カレントトランス)の発熱がありましたが、CTを2つ使って巻数を増やす方法を知ったことで解決できました。
30回✕30回で巻き数比は1:900です。
CTのことが分からなくて調べたのですがCTには電圧はあまり関係が無いようで、1次電流が2次側に1/巻数
になって出力されるらしいです。

P_20181019_224523_vHDR_On
これでCTにセメント水冷抵抗をつなぐ必要が無くなりました。
P_20181019_222527_vHDR_On

P_20181019_223606_vHDR_On
300Wくらい出ました。duty比は50%くらいがいいみたいです。上はIGBTのゲート波形で下がタンクコンデンサの共振波形です。
共振波形のが最大になるように可変抵抗で周波数を調整しています。555の回路がテスラ用なのでとてもシビアな調整を要求されました。もちろん加熱対象が変わるたびに調整しないといけませんw



P_20181025_155047_vHDR_On
大学を見に大阪に行ってきました。夏に行けばよかったのに何故行かなかったのか後悔
設備の新しい古いはあってもどこも似たようなもんだと思いました。
P_20181025_182518_vHDR_On
塚口に行きました。IGBTモジュールはフルブリッジを組むのに使おうかと思います。1200V200Aのよくある2素子入りです。
塚口のおじさんに強いフィルムコンはないかと聞くと店の奥から出して来てくれました。
P_20181025_182525_vHDR_On
強そうです。150Aに耐えるらしいです。本当はもう少し耐電流が欲しいところですが、まぁこれが手に入ったのは大きいです。耐圧は600Vですが十分です。
IHはテスラと違って共振コンに高い耐圧を求められません。これが現状最高のコスパでしょう。
こいつがだめだったら最終兵器があるんですけどね。
クッソ高い子なので…手が出ないです。

これは元々UPSに入っていた物らしいです。こいつの両端にこれまた強そうな黒い100V100μFのフイルムコンが付いてましたが、それらは使えないのでその場で分解させてもらってこれだけ買ってきました。何をする回路に使われていたのか…

ちょっとまけてもらってIGBTモジュール2つ、フィルムコンが1つ1kずつで全部で3kでした。

まだまだ進捗がありますが、書くのが疲れたので今回はここらへんで それではまた
