Масарова(マサロフ)
　@HK33A2

#唐突に5年前の写真を載せる見た人もやる

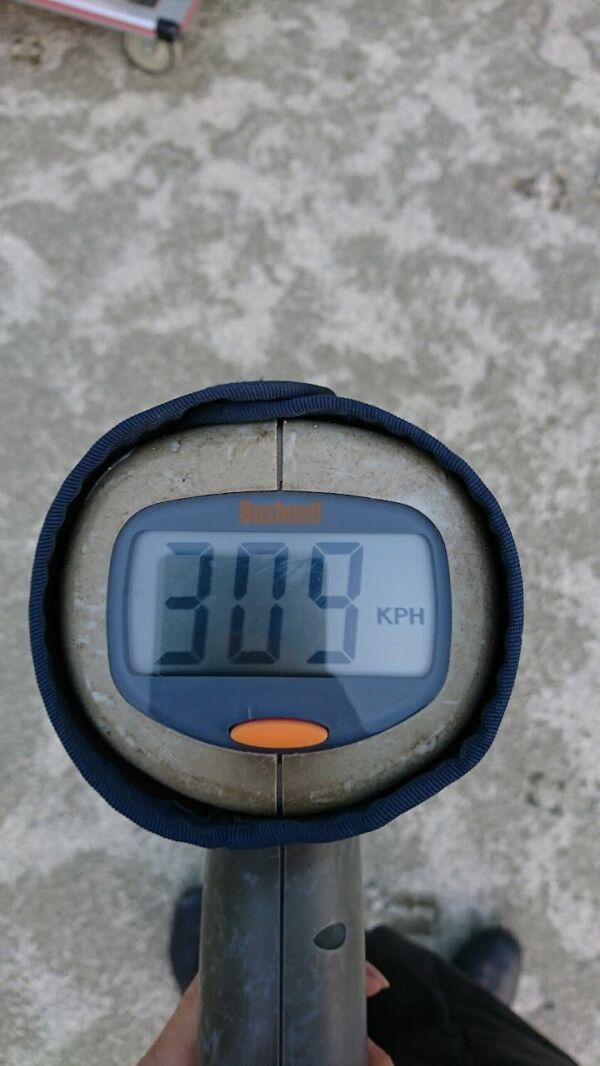

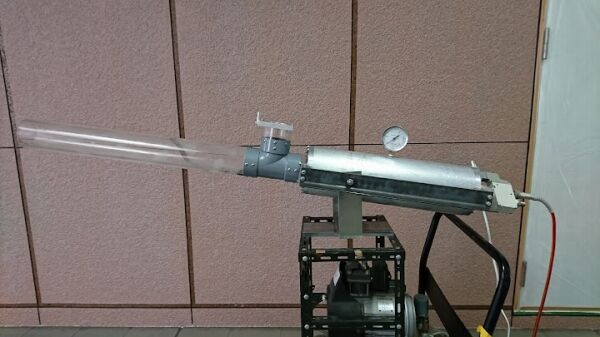

高専の卒研で、野球部の顧問してる教授から安くピッチングマシン作れって言われて、ガバガバ計算でテキトーに作ったら硬式球を300km/hでぶっ放すシロモノが出来ちまって、教授から「やりすぎだ」と言われた思い出…



2023/01/18 23:29:40
　Масарова(マサロフ)
　@HK33A2

最初は、ほどほどに威力落とした状態で発射したけど、余裕で200km/h超えてて自分でもやりすぎたなって思った…

2023/01/18 23:43:04
　Масарова(マサロフ)
　@HK33A2

発射時の動画

2023/01/18 23:56:58
　Масарова(マサロフ)
　@HK33A2

コストを300km/h出せる市販品のピッチングマシンの1/10以下に出来たのは良かった

2023/01/19 00:29:05
　Масарова(マサロフ)
　@HK33A2

ちなみにボールに回転を駆ける機構は実装しなかったため、無回転フォークしか撃てないというシロモノでした…

2023/01/19 09:39:33
　Масарова(マサロフ)
　@HK33A2

時間があったら照準器と防楯を付けたかったな…
今思うと、制作時間短縮のために先行研究の装置から設計とか部品を一部流用する事を前提に設計したから、設計に無駄なところがあったな…
機構を煮詰めれば効率が良くなってもう少し威力が上がってたかもな…

2023/01/19 12:13:26
　Масарова(マサロフ)
　@HK33A2

先行研究では手動式のバタフライバルブだったから、バルブ開閉速度が一定しないのと遠隔で動かせないのを解決する事がテーマだったな…

2023/01/19 12:24:06
　Масарова(マサロフ)
　@HK33A2

ソレノイドバルブを使えば簡単に解決できると簡単に考えてたけど、バタフライバルブと同等の流量を確保できなくて、どうしようか考えあぐねて、大口径急速排気弁一体型タンクというアホなシロモノを思い付いてしまったな…

2023/01/19 12:41:34
　Масарова(マサロフ)
　@HK33A2

教授は将来的には打者を画像認識して、タブレット端末で選択した箇所にサーボモータで角度調整して、任意の球種を撃てるようにしたいと言ってたけど、ほぼRWSみたいなモノなんだよな…
ワイの考えてたピッチングマシン(1枚目)

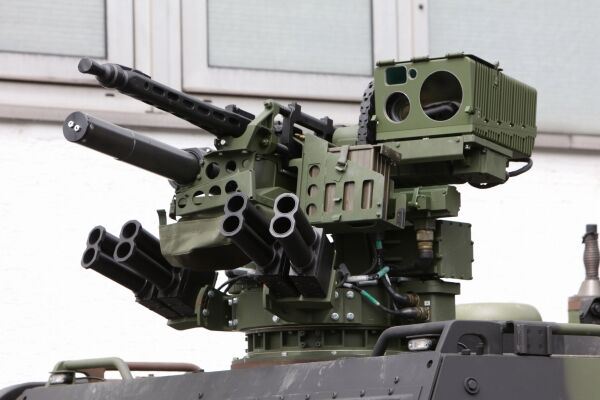

教授思い描いている理想のピッチングマシン(2枚目)



2023/01/19 19:47:49
　Масарова(マサロフ)
　@HK33A2

いくつか疑問が寄せられてたので、
Q.1 なぜこのテーマに？
もともと所属していた研究室で球体発射装置(ピッチングマシン)について色々と研究しており、先行研究でアーム式やローラ式ではない発射機構が露出しない空圧式装置を開発され、自分は発射機構の改良を行うことに

2023/01/20 20:04:48
　Масарова(マサロフ)
　@HK33A2

Q.2 なぜそんな球速に？

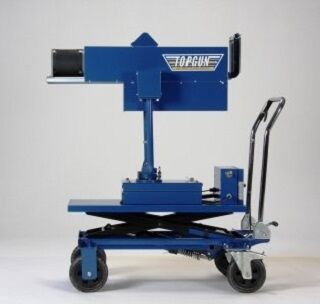

すでに一般販売されていて、福岡の共和技研が販売しているトップガンという空圧式ピッチングマシンの球速170km/hをベンチマークに200km/hを想定していましたが...
一般仕様では球速が170km/hに抑えられてますが、自分が調べた限りでは最高370km/hを記録しています

2023/01/20 21:12:30
　Масарова(マサロフ)
　@HK33A2

Q.3 なぜ砲身が樹脂製なのか？
製作時間短縮等の都合により先行研究で作られた装置からの流用だからです
また、砲身に透明な樹脂のパイプが用いられているのは、砲身内でのボールの挙動をハイスピードカメラにて観測できるようにするためです

2023/01/20 21:20:38
　Масарова(マサロフ)
　@HK33A2

Q.4 なぜ発射スイッチがコタツスイッチなのか？
捨てる予定の機械からコタツスイッチ付きのコードを流用したから

2023/01/20 21:24:48
　Масарова(マサロフ)
　@HK33A2

Q.5 今も装置は残っているか？
高専卒業後しばらくしてから研究室を訪れた際に、後輩が別の研究に使うために装置をバラしていたので、もう原形は残っていないと思われます

2023/01/20 21:29:13
　Масарова(マサロフ)
　@HK33A2

Q.6 暴徒鎮圧に使えそう
装置の構成上かさばるのと可搬性がないため、機動隊が用いるガス筒発射器と高圧放水器に比べると使い勝手が悪く、メリットがないと思います。

2023/01/20 21:37:57
　Масарова(マサロフ)
　@HK33A2

Q.7 エアソフトガンのようなホップ機構を付ければ変化球を実現できそう
研究室の先行研究で似たような構造のボールに回転を付与する機構の研究があったので、それを実装すれば実現できると思います

2023/01/20 21:42:09
　Масарова(マサロフ)
　@HK33A2

Q.8 高専生ってヤバいヤツしかいない？
ヤバいヤツは極少数で、歴代の先輩方に比べたら、自分は高専の敷地の端っこで勝手に畑作って人参とかサトウキビとか巨大カボチャを育ててた程度なので対してヤバくないと思います



2023/01/21 00:50:49
　Масарова(マサロフ)
　@HK33A2

Q.9 野球部に所属していたのか？
当時ロボコン部に所属していただけで、野球部には所属したこともなく、運動系はからっきしで野球のルールすらほとんど知りませんでした

2023/01/22 01:32:09
　Масарова(マサロフ)
　@HK33A2

砲身取付前の急速排気弁の動作テストの動画

2023/01/22 18:43:36
　FIAT124スパイダーマン
　@FIAT124SPIDER6M

すごい！ワロタw🤣
たしかに『砲』ですな！
低コストなのが素晴らしいw🤗
射出バレルの上側にちょっとした引っ掛かりを付ければ、エアガンのホップアップ機構の様に縦回転しそうですね🤔

2023/01/19 12:33:39
　Масарова(マサロフ)
　@HK33A2

研究室の先行研究で回転機構の研究があったのでそれを実装できれば、実現できるかもしれません
低コストで作れましたが、原価だけなので製品にするとなると他の市販製品と同等の機能を追加したり加工コスト等や利益等を考慮すると…

2023/01/19 13:00:18
　乃木坂ホロ@滅魂擊
　@pikatyu09

原価は抑えても加工機械と技術の値段は忘れてはいけない

2023/01/20 10:07:21
　☪︎⋆ ˚村雨 五等分の花嫁推し …
　@kadomabugatti1

大谷翔平の倍は草

2023/01/20 14:15:33
　みうら。
　@mi_ura99

コタツのスイッチみたいなの入れたら300km/hの剛速球が炸裂するギャップ萌え。

2023/01/19 23:07:22
　東雲 伊奈斗　【実質ゆ実者】新…
　@1710shino_inato

新幹線もびっくり

2023/01/20 11:06:06
　非 後悔
　@9TAWotP3hfume4h

野球部「困った、次の対戦相手チームのピッチャーは球速300キロらしい…」

真田さん「そんな事もあろうかと…球速300キロ特訓装置を作っておいた」

野球部「ををっ！？これさえ有れば！！なんとかなりそうだ！」

(・ω・)ノ …てな状況を想像したw

2023/01/20 14:31:03
　cureha🍂
　@X5pQh3

もう銃やろこれ…

2023/01/19 11:05:45
　マヨ太郎侍@極上JA11保護愛好家
　@IamMayonnaiser

これは…作られた際に銃刀法的な解釈としてはどうでしたか？😅

とりあえずパワーソースが圧縮空気でジュール値的な面では完全にアウトなレベルですが😅

2023/01/20 00:37:27
　メカパイFrom2023 in Melborone
　@IGSMP_2023

圧縮空気で飛ばすところがスゴイ

2023/01/19 12:18:56
　kjharu🇯🇵
　@kjharu1955

とりあえず、高専の来年度予算を10倍にしましょう。
市販10分の１の予算でこれができたなら、きちんと研究できれば市場シェア100%の製品開発なんてお茶の子さいさいなハズ。かも
製造現場力が海外工場に移転して失われた10年を取り戻すためにも。
@kantei

@MOF_Japan

2023/01/19 12:39:45
