2010年02月10日
BS・110度CSデジタルアンテナの方向・角度 電波受信できない方へ
というわけで、BS/CS110度アンテナを買って一人で設置しました。
ちなみにですが、私が「2つ目」に購入した上図のアンテナセットはおすすめですよ。
【左：2つ目に購入したアンテナ｜右：1つ目に購入したアンテナ】
そのアンテナセットには、ベランダの格子と壁面への取り付けを兼ねた、幅の広い金具が付属しているためです（壁取り付けのネジや釘だけは付属していません）。
というのも、別製品のアンテナセットに付いてくる金具は、大抵はベランダの格子へ取り付けるものだから、壁に取り付けるにはそれ用の金具を別途購入しないとならないんですよ。
また、アンテナにはメーカーブランドのシールが貼ってあったのですが、私はそのデザインが気に入らなかったので設置前に剥ぎ取りました。
ところで、私が「1つ目」に購入したアンテナセットは上図右の製品です。
付属の金具はベランダ格子取り付け用の小さなものだったにも関わらず、あまり気にせずに壁にネジで固定させましたら、台風並みの強風が吹いた日に金具ともども吹き飛ばされてしまいました（笑）。
BS/CS 100度アンテナ設置完了までの過程
金具やアンテナの設置はただ取り付けるだけの単純作業なので問題なかったけれど、なぜかアンテナのレベルが0のまま動かずじまいでした。
説明書に従って行ったんだけど、BS/CS110度アンテナの向きが悪いせいか一向に受信できない。
方位角や仰角は書いてある通りにやってはいたし、家の周りは田んぼだらけなので受信環境が悪いというわけでもない。
というわけで、いろいろ調べてみました。
（下のリンクは、わりと厳選しましたよ）
- 【おススメ】スカパー！アンテナ方向チェック
『「スカパー! e2」対応アンテナ（110度CS対応BSアンテナ）』にチェックを入れ、住所を入力し「検索」をクリックすると、その住所に合ったアンテナの方位角（横の向き）と仰角（縦の向き）が書かれた地図が表示されます。- BS・110°CS（スカパー! e2）が映らなくて困っています
んー、ちゃんとやってるはずなんだがなぁ。
で、そのあとに下のリンク先を見て、設置するアンテナの角度はかなりシビアだということがわかった。
（強風でアンテナが揺れたら受信レベルがぐっと下がりました。そのくらいシビアです。）
コレを読んでから、かなりゆっくりと角度を調節しテレビのアンテナレベルチェックを繰り返すことを根気強く頑張ったら、なんとか一人で電波を受信させることができたよ！やったね！
受信できるまでは、ずーーーっとアンテナレベルが0のまま全く動かなかったので「なぜだろう？？？」と顔をしかめてた。
そして、あれこれ動かしていたときにふとテレビを見たら、アンテナ最大レベルが9になっていたときがあったんですよ。
「あっ！少し受信できとる！！！」って興奮しちゃったよ。
ちゃんと受信できることを数値として確認できたので、それまでの不安が吹き飛んだ。
そしてその反応した角度を目印に微調整したら、なんとか受信できた、といった流れでした。
電波受信できなかった原因と対処法
そして、受信できなかった原因がわかった。
わし、方位角（横の向き）ばかり気にして、仰角（縦の向き）をあまり調節してなかったんだ。
アンテナには仰角の目盛りが付いていて、それを説明書にあった仰角の数値ぴったり合わせてネジで固定させていたんだけど、よく考えたら家自体が多少傾いているかもしれないし、垂直に金具を取りつけていなかったかもしれない。
つまり、仰角の調節不足が原因だったわけだ。
なので、事前にテレビの音量を大きくして（受信できたら大きな音が鳴る）、スカパー！アンテナ方向チェックを参考に方位角を「このあたりかな？」とめどをつけ、仰角をわずかにずらし数秒待つことを繰り返した。
方位角も大まかに調節しつつあれこれしていたら、突然テレビから大きな音が鳴り、そこを基準に微調整しましたら見事アンテナレベルが54にまでなった。
多分だけど、個人で設置している方で電波を受信できない原因は、仰角の調節不足だと思うんですよ。
だってさ、大抵のBS/CS110度デジタルアンテナには仰角の目盛りが付いているから、後々の面倒を避けるため最初に仰角をネジで固定させるわけだ。
でも、家が傾いてるかもしれないし、垂直に金具を取り付けていないかもしれないから、仰角の目盛りはあくまで目安としておいた方がよい、と思いましたですよ。
「電波チェッカー」を使えば、手っ取り早く電波の受信ができる
私はBS/CS放送を見るために初めてアンテナを設置し角度調節を行ったのですが、受信角度がかなりシビアなのでなかなか受信できず、アンテナを設置して放送が見られるまで約3日かかりました。
そんなに時間をかけたくない方や、上記を参考に電波受信を試みても受信できない方は、下のUHF（地デジ）とBS/CS110の「電波チェッカー」がおすすめです。
この機器を利用することで、角度の調節を短時間で済ますことができます。
私はこの電波チェッカーを購入しなくともなんとか受信させることができたのですが、ある日台風並みの強い風が吹き、苦労して設置したアンテナが金具ともども吹き飛ばされてしまいました（笑）。
それで別のアンテナを買って再度設置しましたら、前までできていた電波受信が何度やってもできなくなっていたんです。
なので私、電気屋さんに12,000円を支払って作業してもらおうとも考えたのですが、事実自分一人で電波を受信させることができたわけですので、「電気屋に頼んだら負けだ」って思い、「絶対に業者は呼ばん！」って決心しました（笑）。

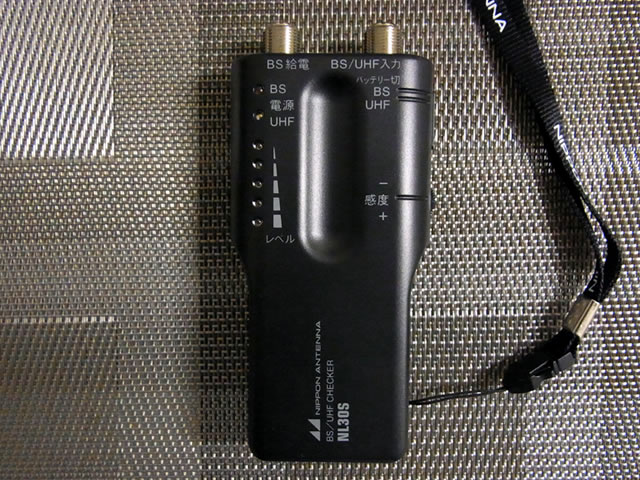

というわけで、Amazonレビューを参考に上図の電波チェッカー（4,000円程度）を購入しました。
そして実際に使ってみたところ、いとも簡単に電波を最大レベルで受信させることができました。
このチェッカーの最もよい点は、手元で受信具合をチェックできる点だと思います。
手元で受信具合をチェックできるおかげで、アンテナの方向を変える都度、テレビの前まで行って受信レベルを確認せずに済みます。
実際に作業された方なら分かると思うのですが、何度も何度もアンテナとテレビ間を往復しても「受信レベル0」だと、根気がそがれていくんですよ。
さらにこの機器は、受信感度を調節できます。
はじめは受信感度大にして大まかにアンテナの方向を定め、徐々に受信感度を下げ、最も受信レベルの高い方向にアンテナを微調整することで、最大に近い電波を受信させることができます。
また、この電波チェッカーを使用するには2本のF型アンテナケーブルが必要です。
チューナー（テレビ） ⇔ F型ケーブル ⇔ 電波チェッカー ⇔ F型ケーブル ⇔ アンテナ
アンテナセットにそのケーブルが1本付属しているとしても、もう1本必要です。
もしその1本をお持ちでないのならば、短くて最も価格の安いF型同軸アンテナケーブルを購入しましょう。
ついでに、その他関連製品の紹介
「分配器」と「分波器」
- 分配器
- 入力された信号を、分配するための機器。
- 分配数が多くなると、出力信号が弱くなる。
- 分波器
- 入力された信号を「地デジタル/地アナログ」と「BS/110度CSデジタル」 とに分ける機器。
- 分波しても、出力信号はあまり弱くならない。
- （SONY公式サイト、Q&A総合サポートより引用）
複数の機器（2台のテレビやレコーダなど）にアンテナケーブルを接続する場合は、「分配器」が必要になります。
下のリンク先のページは、「分波器」と「分配器」の違いや特徴について非常にわかりやすくまとめられていますので、ぜひご参照ください。
- アンテナ接続に使う「分波器」や「分配器」の違いや特徴（SONY公式WEBサイト）
（左：分配器｜右：分波器）
電波チェッカー（インジケーター）付属のアンテナセット
下図の製品は「レベルインジケーター」付属のアンテナセットです。
この「インジケーター」とは、上で紹介した電波チェッカーと同じく、電波を検出したらランプが点灯する探知機のことです。
確かに上の電波チェッカーほどの性能はありませんが、ダイヤルを回すと電波の受信範囲を狭めたり広げたりできますので、最大に近い電波を楽に検出させるには十分な機器だと思いました。
BS/CS110度アンテナをまだ購入されていない方は、私はコレをおすすめします。

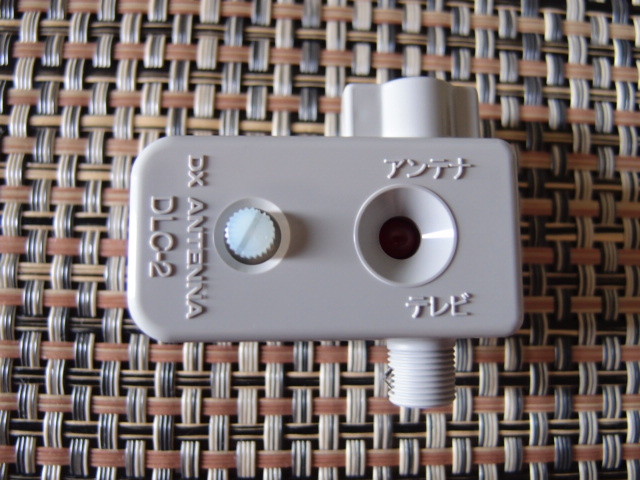

（付属のインジケーター）
トラックバックURL
この記事へのコメント
気温３６℃の中３時間、やっとできました。アンテナレベル０どころか「ショートしています」と意味が分からず苦戦しました。
ショートしていたというのはメッセージが違うことにＯＫウエアで気づき、端子部品が平型＆同軸のどちらでも接続できるタイプの古い部品を使いまわしたためでした。
部品の電気特性が違うことを検出したという意味のようです。
付属の圧着を失敗した端子からはがして付け直したらうまくいきました（５かいつけなおしたのは秘密＝ぶきっちょｗ）。
付属の端子・・・つけにくーい。失敗しても根気よく。アンテナレベルは３９だけどうつるからいっか。
暑い中、お疲れ様です。
私がアンテナチェッカーを使って気づいた（使わないと気付かなかった）のですが、どうやら（たぶん10年くらい前に）配線してあったF型ケーブルの一部分が、ちょっとおかしくなっていたようなんです。
何度かくねくねさせたら問題なくなっていましたが。
なので、F型ケーブルや端子部分は新しい方がよさそうだなぁ、って、コメントを読みそう思いました。
アンテナレベルは、35くらいで、ごくまれに画面が数秒止まるくらいでしたので、40程度あれば大丈夫かなと思いますよ。
場所によっては受信が困難ということもありますし、妥協すべきところもあるかと思います。
通りすがりですっヽ( ´￢`)ﾉ ﾜ～ｲBSアンテナの設置は女子でもできるか心配。(ノД`)・゜
（URLは削除しました）
わたしなりに探したんですが。。。。
固定金具はどれくらい重たいのですか？
ブログを書いております、福原です。
固定金属の重さは忘れてしまいましたが、冒頭の写真はアンテナ込みで5kg位だと思います。
頑張れば女性でも設置は可能です。
家の環境によって個人による配線が困難な場合がありますので、その場合、業者を呼んだほうが良いかと思います。
また、BSはアンテナチェッカーがあるとなかなか困難な電波受信が簡単にできますので、おススメはします。
また、そちらのコメントにあるURLは不適切なコンテンツなため削除しました。
なりすましの可能性を配慮します。
確かに、パラボラアンテナの設置と方向は、なかなか難しい ですね。イチバン簡単なパラボラアンテナの方向の合わせ方は、午後 １４時〜１５時に、太陽のある方向に、パラボラアンテナを向けて合わせるのがイチバン簡単な方法
ブログ書いてます、福原です。
とりわけBS/CSは難しいですね。
電波チェッカーを使用せず、初めての設置で3日くらいかかりましたよ。
以前、CSのアンテナは自分で設置出来まして、BSデジタルも簡単にいくだろうと思ったら大間違い。週末休みと平日夜に、寒いベランダへ出て途方に暮れていたらこのブログで安価なチェッカーの存在知りまして早速購入。
結果ウソみたいにスムーズに設置できました♪
本当に感謝です！
ブログ書いてます、福原です。
冬の屋外作業はさぞ寒かったでしょう、お疲れ様です。
私もアンテナの方向が定まらず、最初は途方に暮れていましたが、電波チェッカーで簡単に受信できました。
とても役立ったのは確かなのですが、1回使用しただけで使わなくなるのはもったいないですよね。
