ハイブリットの構造とカーテンウォール

平面プランの自由度から どうしても2x4工法より 軸+ツーバイフォーのハイブリット的な構造になってします。
resize4057
resize4058

この構造に大開口の窓を仕込む。

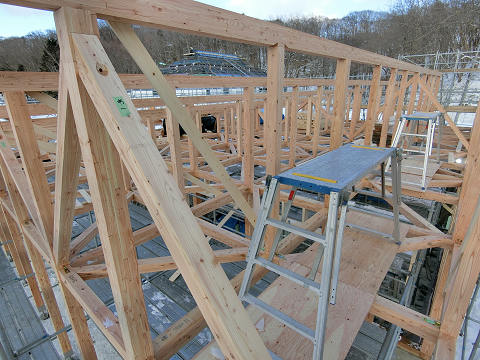

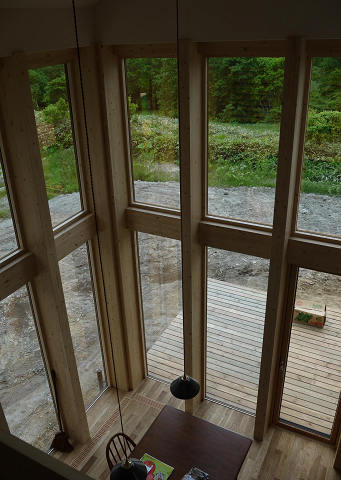

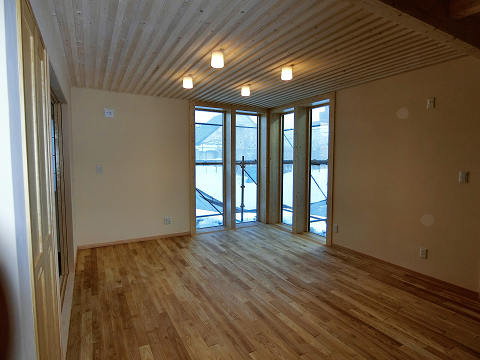

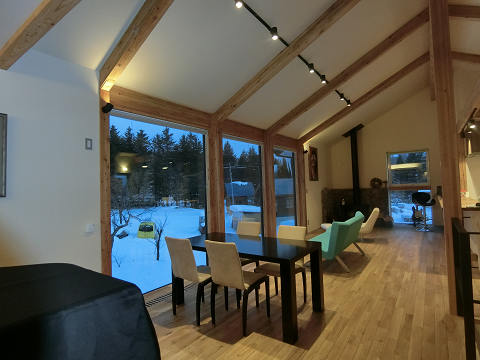

構造用集成材がそのまま現しになる カーテンウォールの仕掛け。

縦 柱に横の梁的もので 大きな開口をつくる。
基本 樹脂サッシの既製の寸法で H側だけ 特注とする。

収まる柱、梁を 樹脂サッシが綺麗に見えるように 加工している。(企業秘密かな)

一見 木製サッシのように見えるけど 実は樹脂で すごく安価にできてします。

resize4070="left" />
resize4065
resize4059

ここでこの架構の見えない秘密、部材どうしの接合にある金物を使用している。
中空のボルト を埋めんこんで、サヤ管から接着剤を注入して ボルトと木部を完全の接着剤で固めてしまうやりかた。 24時間で完全硬化で 強度が100%でる。
resize4055
resize4068
resize4067

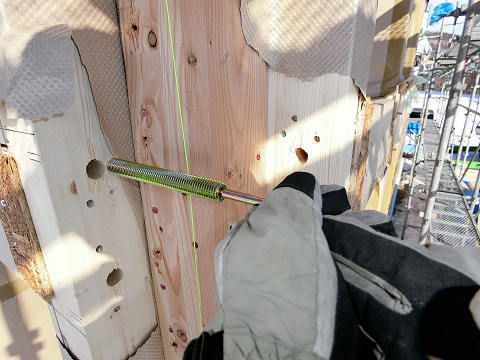

事前に木部にボルトの穴をあけて ボルトを入れていく。
resize4066

組上がった後 接着剤(2液)のもの をコンプレッサー式の注入器で入れる。
resize4065
resize4061

接合部は完全なラーメンになる。 一見 簡単に組あっがてみえるけど 実は、、、。
resize4056
建築の人間が仕上がったものみると 安易に組んでいるように見えて、大丈夫か! とい声が出そうですが、
見えない処の仕掛け、きっちりやってます。
お施主さんには そういう風に言われたら 「ちゃんとボルトが入ってます」、と言ってもらうようにお願いしております。 じゃんじゃん!!



replanblog002 at 17:53|PermalinkComments(0)clip!

2017年12月06日

イタリア 新旧の建築を巡る旅 その1

イタリアへ 新旧の建築を回る旅 その1

旅行の後半 ローマ市内の現代の先端の建築を数カ所。

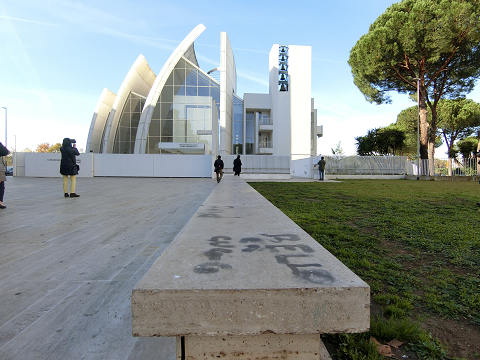

まずはジュビリー教会。

resize4034
resize4036

同じ球体から切り取られた 3枚の帆!

構造、工事の施工 想像つかない。



建築の説明の抜粋です。

■ ニュー・ミレニアムの教会

本教会はニューミレニアムを祝った、ローマ教皇庁の一種のキャンペーン: 「50 churches for Rome 2000 (2000年にあと50の教会を)」の一貫として計画されました。 なお「ジュビリー」とは「ミレニアム」を意味します。

上記により開かれた指名コンペで、マイヤーは世界の屈強:ゲーリー、アイゼンマン、カラトラヴァ、 安藤忠雄(彫塑派が多い?)をなぎ倒し、本プロジェクトを手にしました。

■ Light and Space


マイヤーの本教会は、過去の偉大な巨匠たち -ライト、アールト、コルビュジェ- の教会と同様、 建築家にとっての永遠のテーマ:Light and Space:光と空間 に真摯に取り組んだ、大変美しいものです。

建物はヨットの帆を思わせる、真っ白な3枚の湾曲壁:シェルと、 建物の表と裏を区切る一枚の鉛直壁などからなり、それらをふさぐガラスの屋根、壁で空間が定義されています。

鉛直壁の北側には、近隣のためのコミュニティーホールを併設しています。
resize4038"left" />






図1.概形

中央のガラス屋根はアーチにより支持されている(後述)。
鉛直壁右側はコミュニティホールなどのブロック(図化せず)







■ 3枚のシェル

ローマの空に誇らしげに輝く3枚の白いシェル。これは同一半径の球から切り取られた形状で半径はいずれも同じ。 シドニー・オペラハウスも同様の手法です。

シェルは厚さ約80cm、3m×2mのプレキャストコンクリートのユニット(ブロック)を 積み上げることで構成されています。
壁内部は重量軽減と断熱のため、スタイロフォームが充填されています。
ブロックは最終的にプレストレスケーブルでタテヨコにしばり上げられます。

このようにブロックを積み上げて構造を作っていく方法は、コロッセオを作り、また プレキャストの偉大な先駆者ピエール・ルイジ・ネルヴィを生んだイタリア人にとっては慣れたものでした。



シェルは風などの外力に対して、当然ながら柱梁などの助けなしで、シェル自身で自立、抵抗しています。

これはシェルが「曲がっている」ということで荷重への抵抗力を持っているからです。

例えば図3のようにシェルに風圧力が作用すると、シェルは倒れようとします。

しかし、シェルは曲がっていることから構造的なせい=深さを持ち、引張力、 圧縮力をその部材面内に発生させます。

これにより面外モーメントを生じることなく、効率的に荷重に抵抗することが出来ます







■ ナナメのアーチで屋根を支持

一番内側のシェルと鉛直の壁の間の斜めのガラス屋根は吊材とアーチの、 ちょっと変わった方法により支持されています。

屋根ガラスはT型断面のアルミ受け材に載っていますが、 その中央を細い吊り材で吊り上げられています。

吊り材は受け材=ガラス境ごとに設けられていますが、 この吊り材の引張力成分に釣合うように圧縮力が発生します。

コレに対してはガラスごとに圧縮材を設けるのではなく、斜めガラスぞいにアーチを配し、 圧縮力を渡しています。

これにより圧縮力はアーチに伝達され、最終的にアーチ端部のみに全圧縮力が渡されます。

■ 「白」より白く!

リチャード・マイヤーは白にこだわる建築家として知られています。 本プロジェクトでも同様です。

北極のエスキモーは 雪を何十種類にも分類するそうですが、 同じようにマイヤーの事務所には何十種類もの白の色見本があり、それらを使い分けるとのことです。

シェルはコンクリートそのままで仕上げられるため、コンクリート自身がマイヤーが満足する白さである必要がありました。

マイヤーは施工者が当初考えていた、一般的なホワイトコンクリートでは満足せず、更に白い白を要求したのです。

このため、施工者は試行錯誤の末、コンクリートに大理石(ビアンコ・カララ)の粉末や酸化チタン(TiO2)を混ぜあわせ、マイヤーの期待に応えました。

満足した証拠にマイヤーは、その後の他のプロジェクトでもこの配合を採用するようになりました。

■ 神聖な空間

「聖三位一体」を暗示する「3」枚のシェルと、神聖な空間を美しく照らす、ガラストップライトから 漏れる光。。。

マイヤーは建築家の力量が最も問われる「教会」を、 ニューミレニアムに、しかも聖地ローマで見事に「船出」させたと言えるでしょう。

という説明です。

resize4048

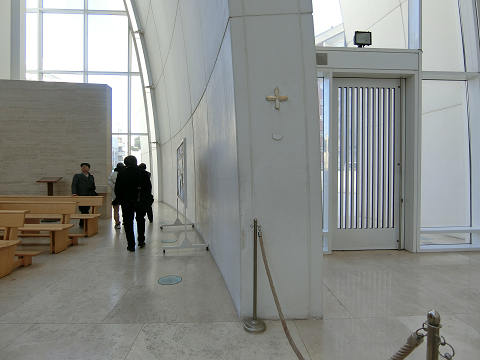

十字架の背中が光を受ける。斜めから光があたるような仕掛け。
resize4047
resize4049
パイプオルガンを収めている。
resize4053

resize4051

壁厚約90僉 床に光が入るように抜いてある。
構造 相当 難しい。基本 難し過ぎて よくわからない。

固いものが湾曲する、 彫刻のような建築かな。

続く!

replanblog002 at 16:37|PermalinkComments(0)clip!

2017年11月14日

野幌森林公園 大沢口 (文京台南町)

私の地元で 住宅造っております。
江別市文京台南町。 JR大麻駅の南側に造成した 所。
どんないきさつで、 森の中にショートケーキのように切こんでいるのかわかりませんが。3方向森です。

MX-2610FN_20171114_180729_001

29年前 この突先の大沢口の近くで工事にかかわっていて、すっかりこの界隈に魅入ってしまいました。
resize4029
現場近くの道路。向こうはすぐに大沢口!
resize4026
現場の前に立つと向こうに森が見える。
resize4027
敷地前にして 右側の向こうにも、左側の向こうにも森が見える。ほんと3方向 森!
resize4028

resize4030
大沢口からの反対方向。まっすぐ行くと、北翔大学があり国道12号線に出る。

5月の終わりころ 木々が葉を出して、風向きが南に代わると 自宅のほうへ凄いいい匂いの風が吹いてくる。
いよいよいい季節が来た実感。
この現場のお施主さんも どっぷり森の魅力にはまり込むの 間違いない。お仲間が増えて嬉しい限りです。

replanblog002 at 18:33|PermalinkComments(0)clip!

2017年10月23日

豊幌 小麦畑を望む家 完成 で 見学会!

resize3831
resize3835

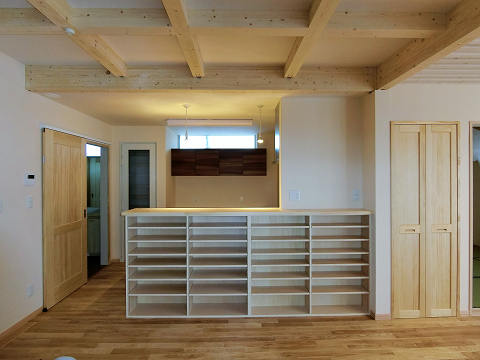

豊幌 小麦畑を前にして 完成です。
10月28日 〜 公開です。
resize3977

土地を2区画 購入で 小麦畑を目いっぱい眺め 大開口を畑側の真南にむけました。
resize3960
resize3958

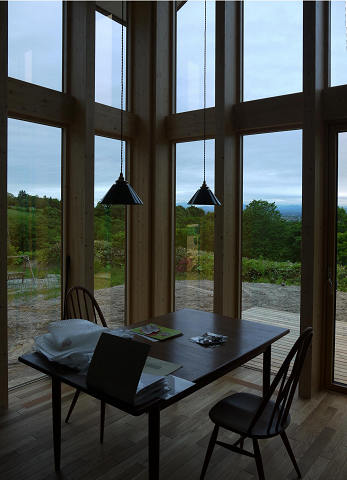

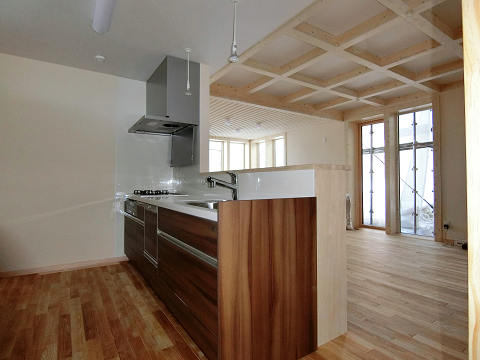

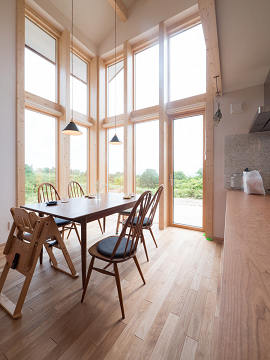

木フレームに樹脂サッシのカーテンウォール!!
木フレームはホームコネクターで がっちりボルトで固めてます。

resize3966="left" />
resize3962

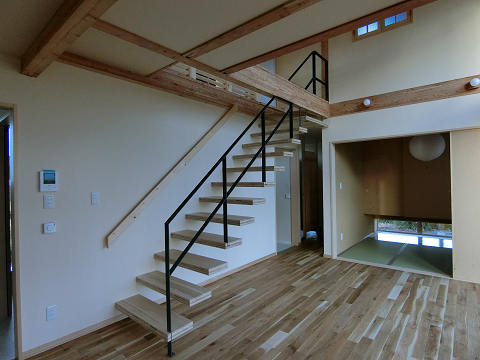

階段下を通っての動線で、結果、ササラ桁なしの片持ちの踏板で解決。

すっきりの極致。
resize3955

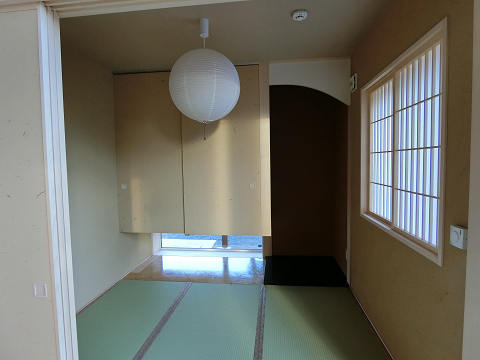

居間続きの和室。3帖で 吊押入れの下に地板。床の間は漆塗り(?)の床板。奥に 光が入る 窓。
