静岡県Ｍ様PG-300（赤）修理

おひさしぶりです！

はい、とういうわけで 久しぶりのギターシンセ修理です。

修理に集中して写真をほとんど撮ってませんでした・・・。

静岡県Ｍ様からのご依頼です。
このブログからのご依頼です。
ありがとうございます。
m(__)m

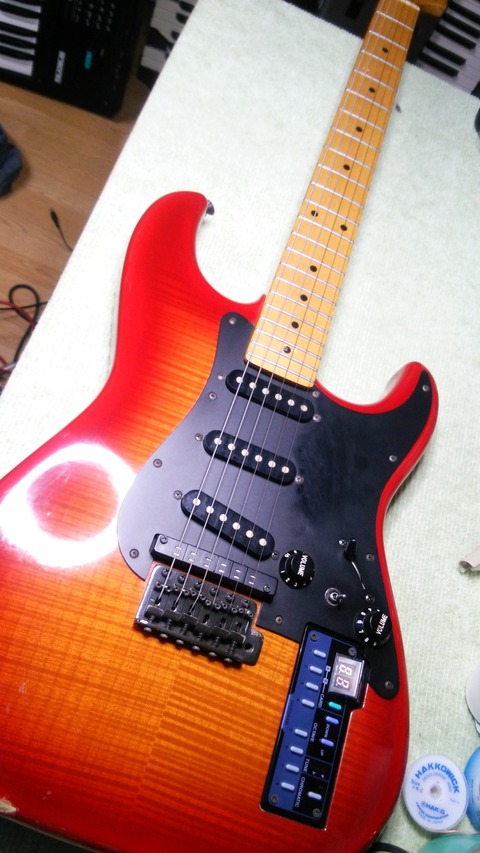

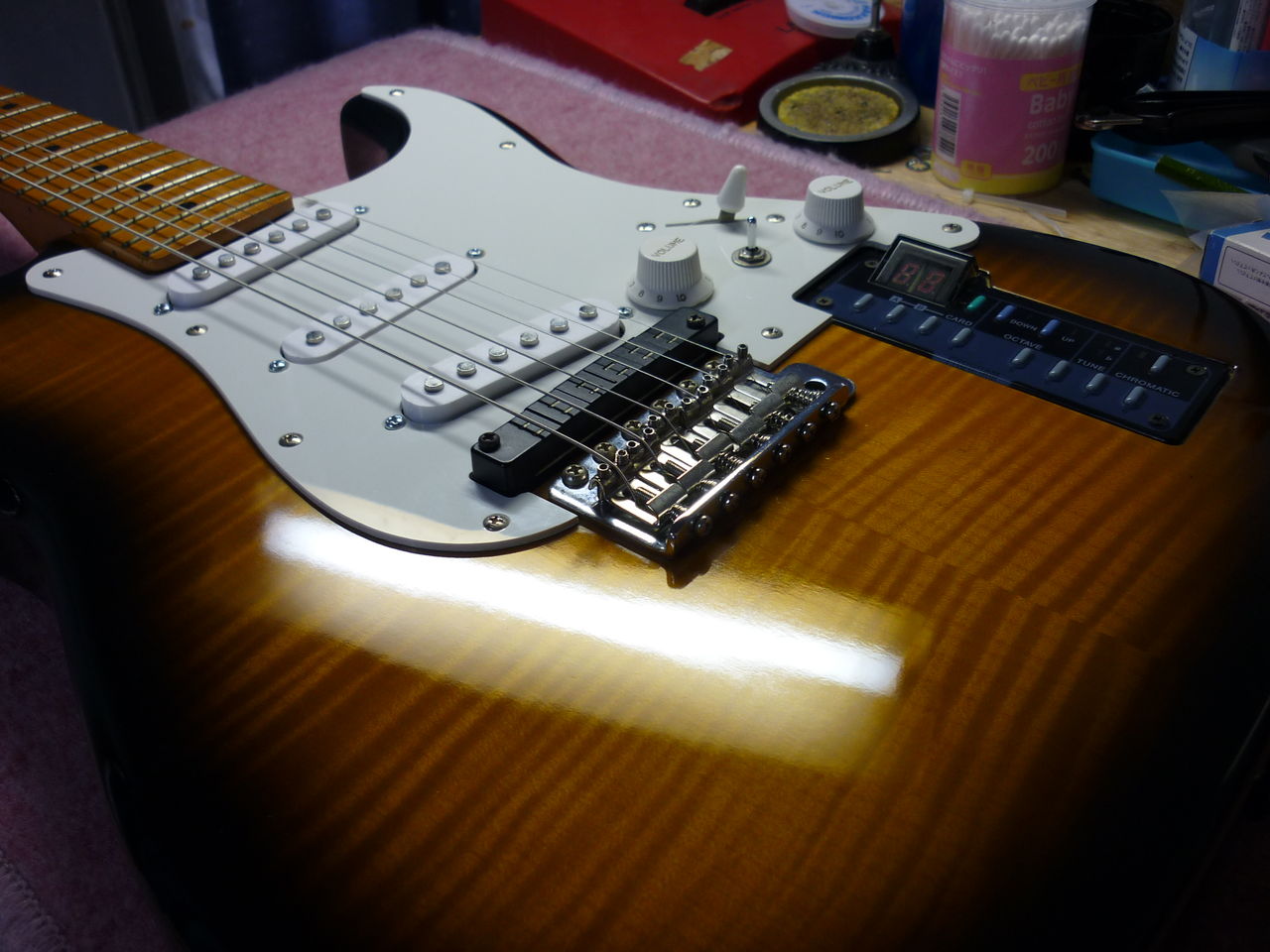

チェリーサンバーストカラーのＰＧ-300です。




そういえば、ウチで修理させてもらっているＰＧ-300は
ブルーサンバーストとブラウンサンバーストカラーが多いなぁ。

赤は2回目？かな？

スイッチをＯＮにすると、電源は入る。
しかしシンセ音が出ない。

オーナー様にお話を伺うと、
「自分で修理を試みたがうまくいかなかった」とのこと。

ウチじゃない他の方が修理されたＰＧもたくさん修理してきているので大丈夫ですよ～

さて、修理に取り掛かりましょう。怪しいところにテスターを当てて調べてみるも・・・？

おかしなところはない。。。？


回路をたどっていろいろ調べてみると・・・
一部、パターンが腐食して断線していました。

そこをとりあえず処置して、電源を入れてみると・・・

とりあえずシンセ音が出るようになりました。が・・・

4弦だけ反応しない。

4弦の回路をたどって・・・いくが、目視ではなんともなさそう・・・。

テスターで一つ一つ調べていくと・・・。

ありました。原因。

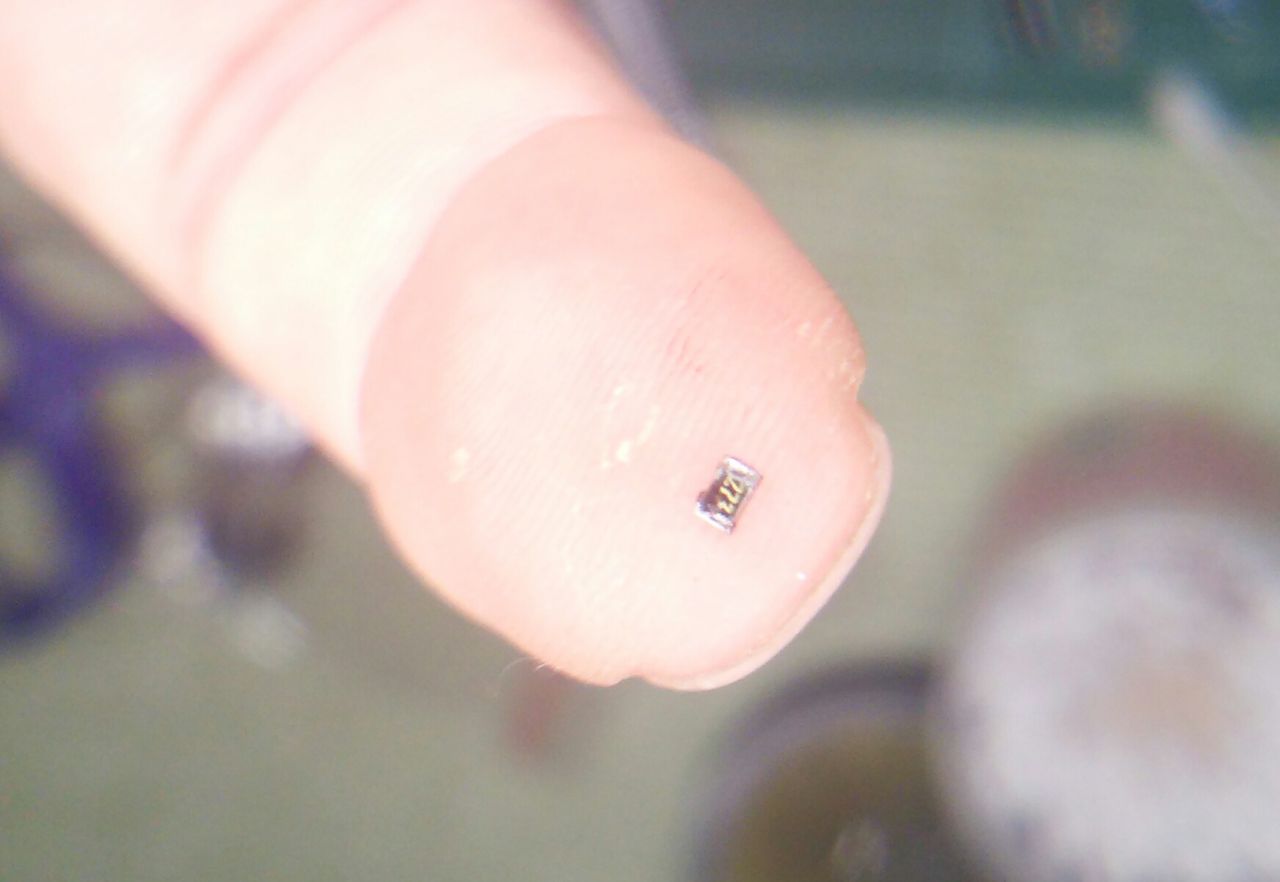

この一ミリほどの極小さな面実装型の抵抗・・・。
普通壊れるような部品ではないけど・・・。

部品の位置関係から見ても、特にパターン腐食するような場所にはない。

前回の修理のときにジャンプ配線してきた部分の付近です。

ルーペでよく見ると電極が剥がれていてる。
基盤もかなり修理の格闘のあとが見れます。

抵抗なんて、かなり強い部品の部類に入るのですが、
壊れるほど半田ゴテで熱を加えてしまったのか、無理な力をかえてしまったのかな・・・？

抵抗を入れ替えると、シンセ音がなるようになりました。

部品を入れ替える際は
ただ外してハンダ付けすれば言い訳ではありません。

外した後は残存したハンダをできる限り取り除き、腐食部分をサンドペーパーなどで削り取り
基板のランドの状態を確認、ハンダ付けに耐えうるランドであればクリーニングし脱脂処理してハンダ付け。
ランドがハンダ付けに耐えられなさそうな場合は工夫してジャンプ配線してきます。
そののち、レジスト膜の補修となります。

さて、修理はこれで終わりではありません。

今後、問題の出そうな部品をすべて取り外し、残存ハンダをすべて取り除き
基盤の腐食している部分をはがし、ハンダメッキ＆レジスト膜補修

腐食防止措置は重要で、現時点で問題が出ていなくても
パンクしたコンデンサの電解液が少しでも残っていたら
ジワジワと腐食が広がっていきます。

こういうところは手間を惜しまずしっかりとやっておきます。
せっかく直ったのに数年後にまた故障したりしないように・・・。

細心の注意を払いながら一つ一つ部品をハンダ付けしていきます。


そして、調整して完成！

最終チェックは

全部の音色がすべてのポジションで問題なく出ることを確認。
追加音色カードをいれてちゃんと追加音色が使えるかどうか確認。
ＭＩＤＩで正常に信号が出ているか確認。

と、すべての機能が正常に動くことを確認します。
そしてオーナー様の下へ返送♪

末永くご愛用くださいませ。
ご依頼ありがとうございました！



自作ギタースタンドＶｅｒ.２

おひさしブリーフ！

さて、今回はギタースタンドを作りました。




以前にも作りましたが構造上ぐにゃぐにゃしたり、見た目が無骨だったり
作るのが結構めんどくさかったり・・・。

で、考えてもうすこしシンプルでかっこいいギタースタンドを作りました。

ポイントは

■丈夫

■簡単に作れる

■かっこいい

■ソフトケースに入れたまま架けれる

です。


「ソフトケースに入れたまま」ってのが重要で、裸でギタースタンドにギターかけてると
やっぱりホコリかぶっちゃうのよねぇん ・・・。

ケースに入れっぱなしで保管は良くないといわれますが、実際どうですか?
ソフトケースにいれたまま壁に立てかけたりしていませんか?

壁に立てかけてたりすると転倒の危険性もありますし、 裸でスタンドにかけてても傷が付く恐れもあります。

ここは開き直ってソフトケースに入れたまま架けれるスタンドとしましょう。

免責事項：この製作記事を見てギタースタンドを製作された場合、このスタンドを製作・使用するに当たって生じた事故、怪我、金額的損失等に関しては当方はいっさいの責任を負いかねます。


さて、製作の手順です。

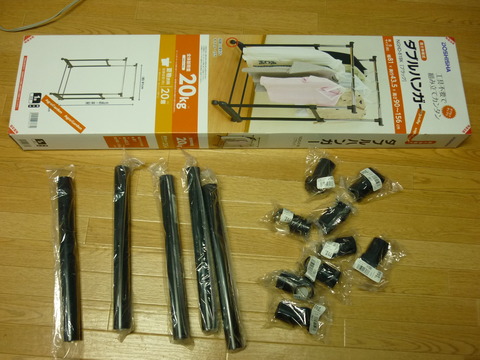

●ダブルハンガーラック（ドウシシャ）×1set

●イレクターパイプ300mm×５本

●イレクター継ぎ手Ｊ59Ｃ×１０個

材料は以上です。

ちなみにイレクターとはプラスチック樹脂でコーティングされた鉄パイプで、
日曜大工でスタンダードな部材です。
矢崎加工という会社が製造しており、たいていのホームセンターにあります。




「イレクター」がないホームセンターでも類似品が置いてあるはずです。

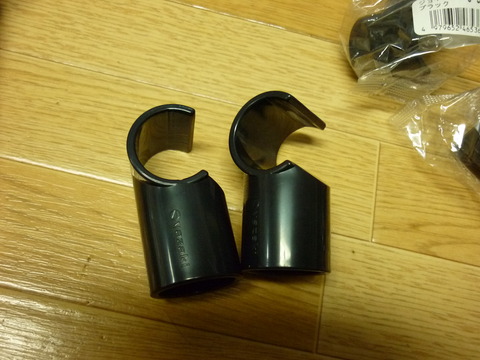

継ぎ手に関してですが、こういう形のものを買いましょう。



直交で片側がオープンｴﾝﾄﾞになっているやつですね。
イレクターの品番ですとＪ59Ｃです。

今回は部品数も少なく、どこのホームセンターでもかんたんに手に入るものだけですね。


では、製作していきましょう！

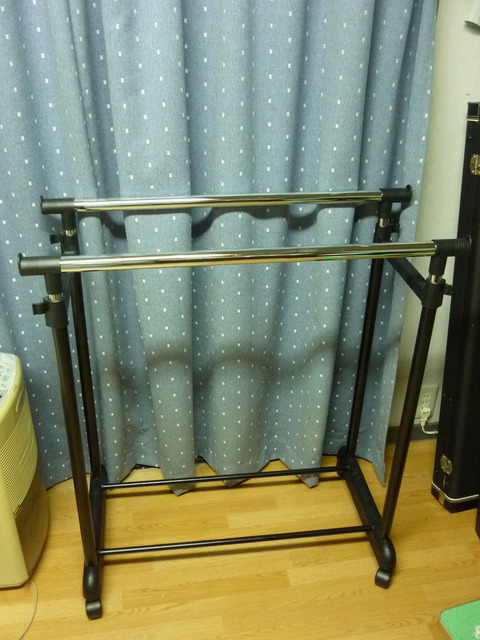

まずはハンガーラックを組み立てます。

本当にそのまま組み立てます(笑)

ハンガーラックの説明書をよく読んで組み立てましょう。

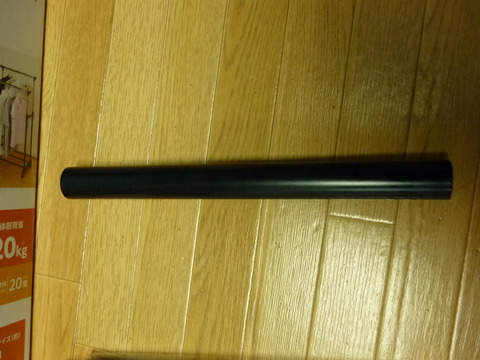

次にイレクターパイプを250ミリくらいにカットしましょう。

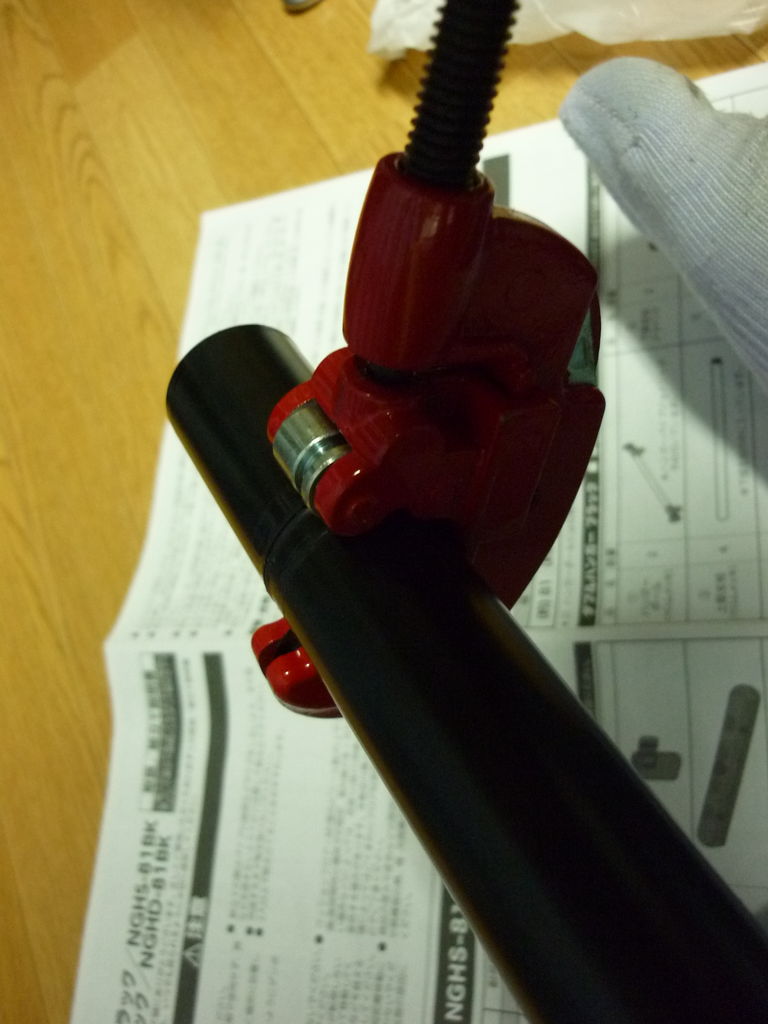

パイプカッターを使うと便利です。



イレクターの直径２８ミリですので２８ミリが切れるパイプカッターを使いましょう。
このパイプカッターはダイソーで４００円くらいで売っています。

ホームセンターのイレクター売り場に専用のパイプカッターがおいてたりしますが、
結構高いのでダイソーのやつで十分です。

パイプカッターでなくても金切ノコで切っても良いでしょう。

なんでしたらホームセンターで切ってもらってもいいと思います。

２５０ミリと書きましたがハンガーラックのメーカーによって長さが違うかもしれないので
必ず現物あわせで切りましょう。

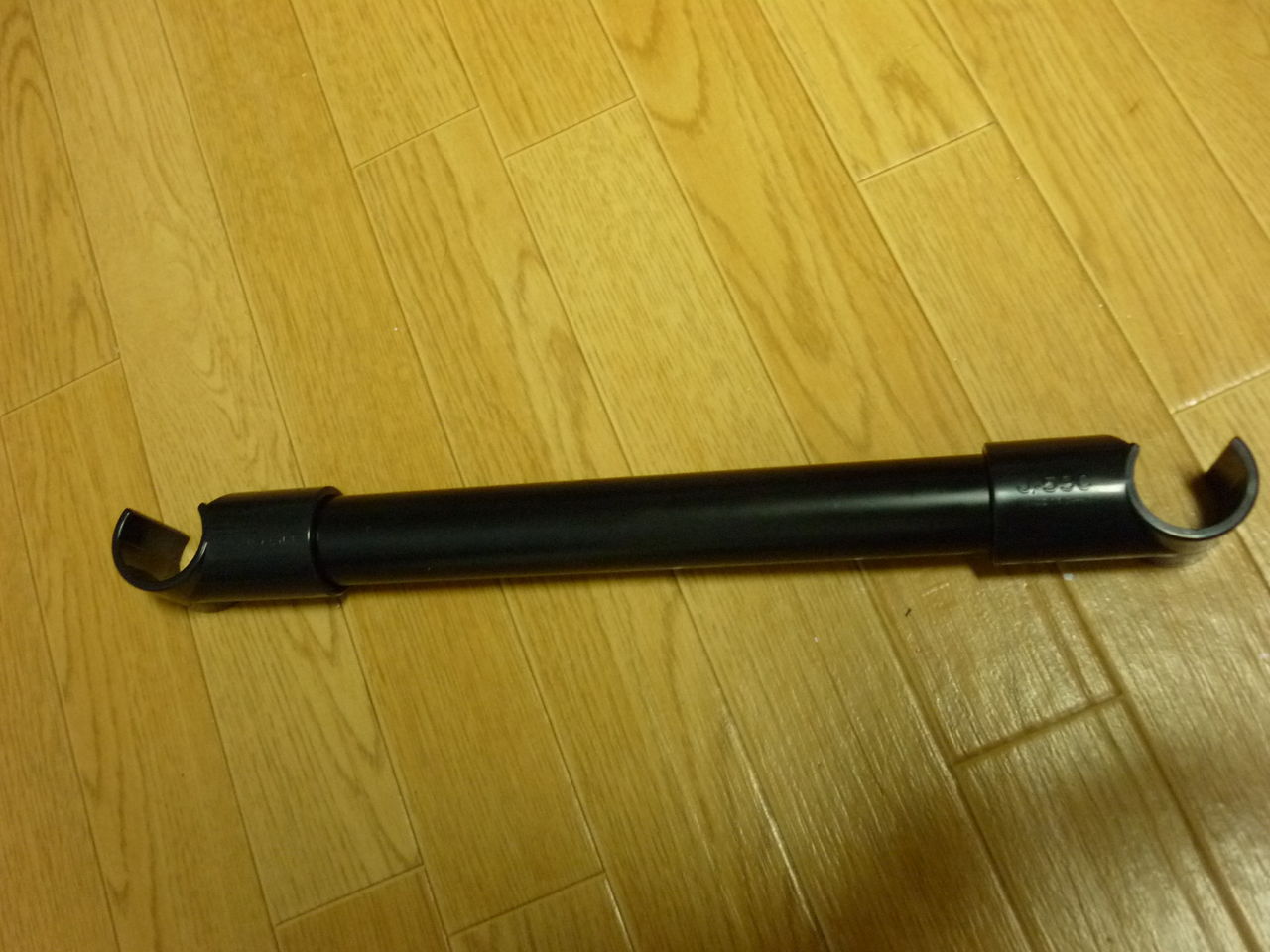

さて、切ったパイプに継ぎ手を差し込みます。


こんな感じで。
イレクターは本来接着剤でパイプと継ぎ手を接着しますが、
今回の場合は接着してもあまり意味がない構造ですので
ただ差し込むだけでＯＫ！

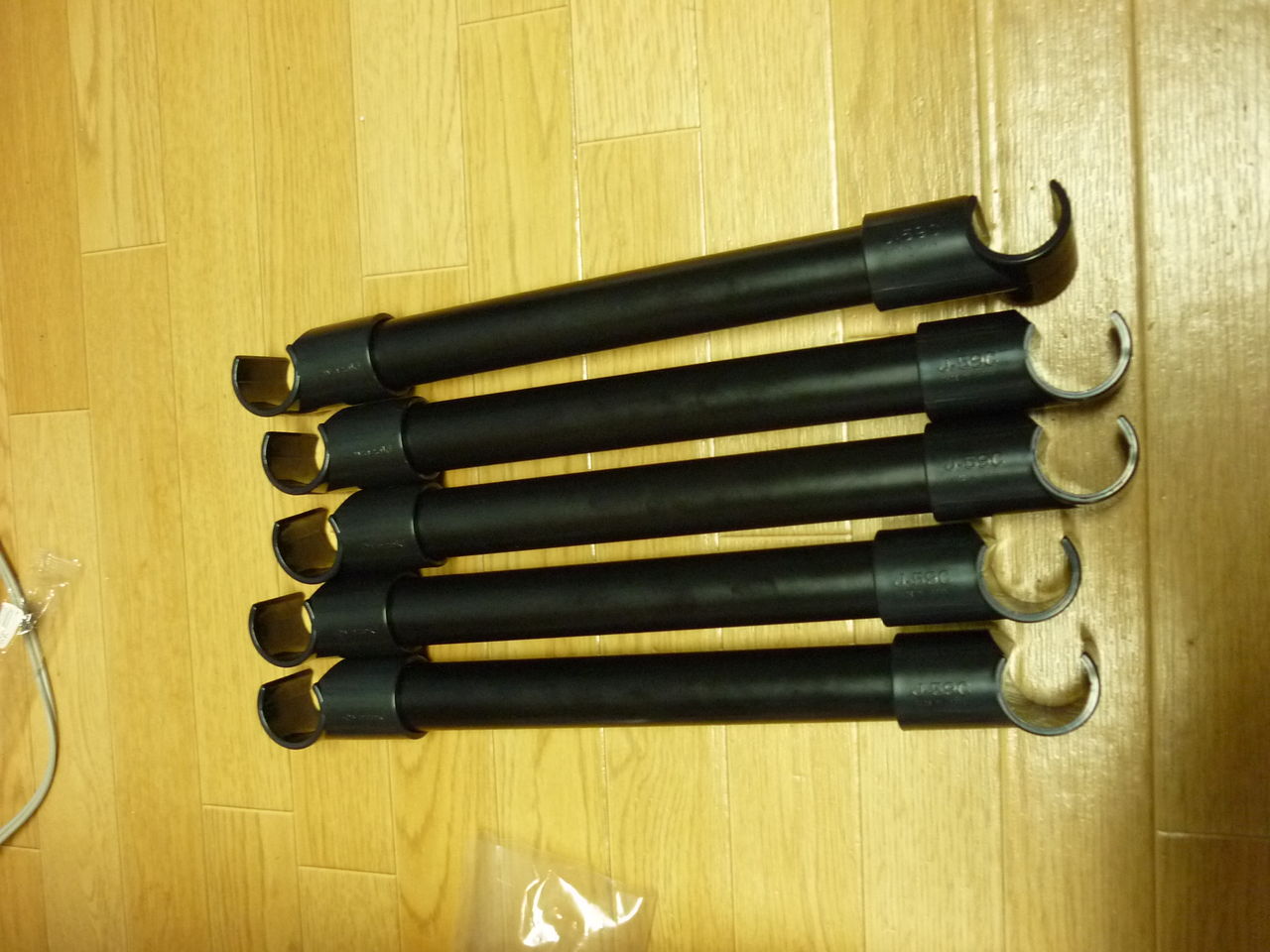

同じものを５本作りましょう！



 あらよっと！

で、こやつをハンガーラックの上のバーにパチコン！とはめ込んでいきましょう！



完成です(笑)


ソフトケースに入れて架けるんだからクッションはありません。
シンプルですねえ・・・(笑)

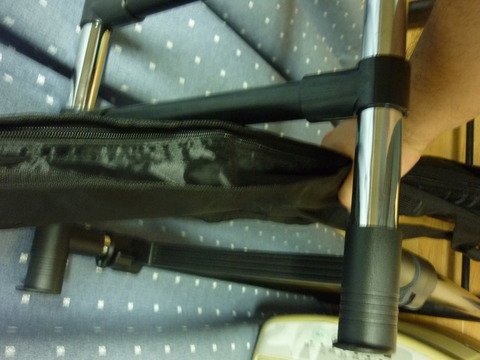

架け方は・・・上からだと通らないので下からくぐらせて架けましょう。
はずすときはその逆ね。

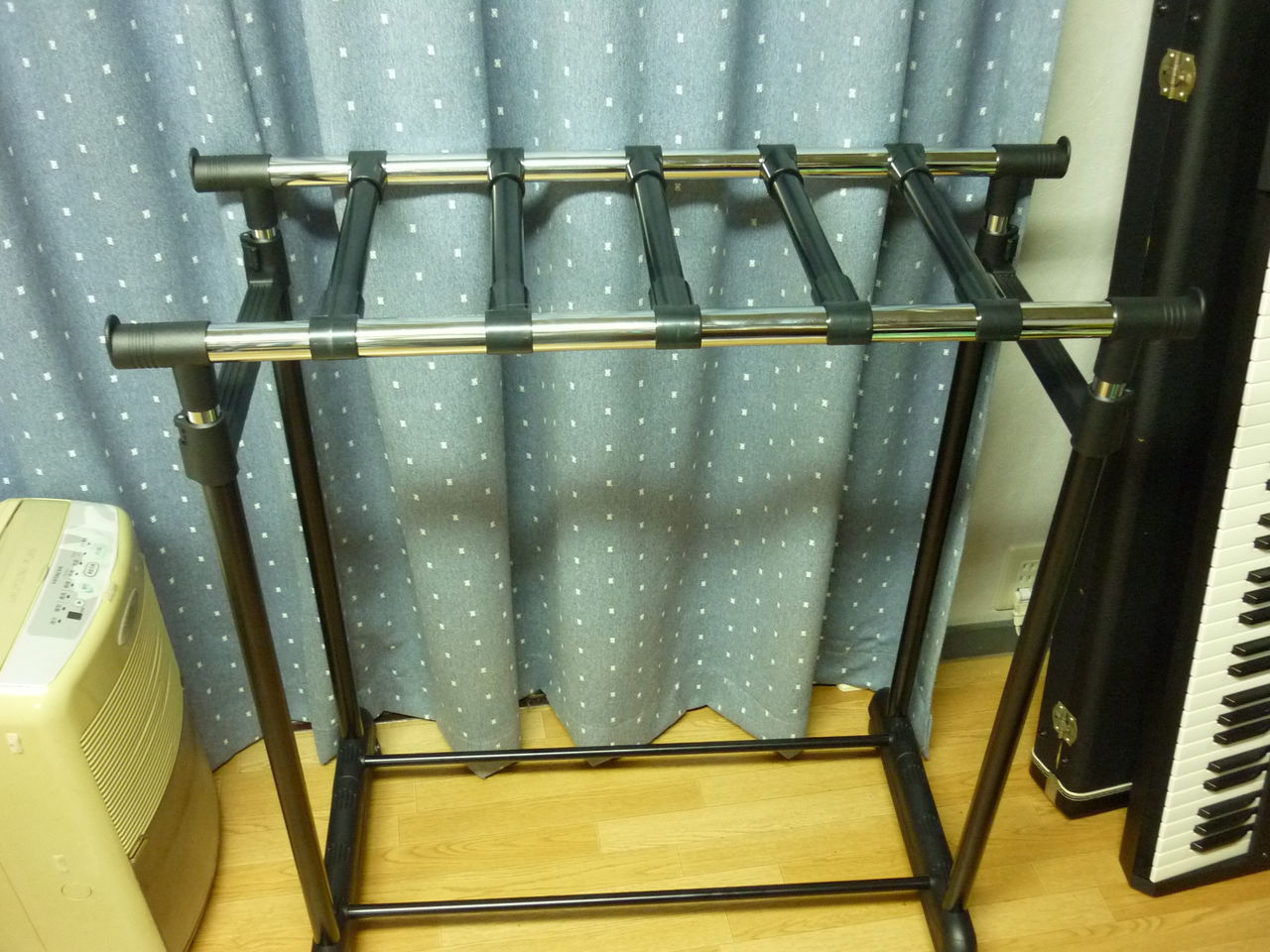

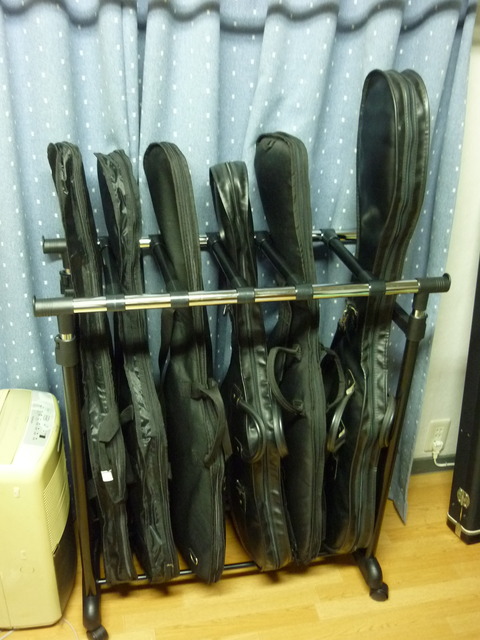

まるで既製品のような出来映えだと思っているのですがどうでしょう(笑)

クッションを貼っていないのでソフトケースは厚みのあるクッションを使っているソフトケースをお勧めします。

さて、肝心の材料代・・・。

ダブルハンガーラック　￥１，６８０
イレクターパイプ３００ミリ＠115×５本　￥５７５
イレクター継ぎ手Ｊ59Ｃ＠77×１０個　￥７７０
消費税　￥242

合計￥３，２６７

うーむ金額的には微妙・・・。

パイプカッターを買ったりするとさらに微妙・・・。

サウンドハウスさんで７本がけが￥３，９８０で売ってたりするからなぁ。。。


市販品より優れている点は、

■意外と場所をとらない。コンパクト！
■ソフトケースに入れたまま置けるのでホコリをかぶらない。
■キャスター付きなので部屋の中で移動もかんたん！床掃除も楽チン！
■かっこいい！

ってとこだろうか？

時間とお金のある方、チャレンジしてみてはいかがですか?





大分県Ｈ様ＰＧ-300（茶）修理その3

大分県Ｈ様ＰＧ-300（茶）修理その3です。


すいません、更新が滞ってましたね（汗）
作業＆納品はずいぶん前に済んでおります(笑)



今回はギターシンセのオーバーホールのほかにシンセ部分ののボリュームポット交換もお受けしました。

一通り作業終了した後にシンセの感度調整をするわけですが、裏面の感度調整ボリュームで調整します。
それぞれの弦が同じ力で弾いた時に同じボリュームの値になるように設定しております。

反応をＭＡＸまでするとレスポンスが良く、弾きやすくなったように思えてしまうのですが、
実際にはミュートしている弦の音を拾ってしまったり、特定の弦だけ音が小さくなってしまったり
音量が平坦になっていかにもシンセサイザー！な音になってしまいがちです。

ここは我慢して(笑)それぞれの弦が 均等の音のレベルになるようにしましょう。

具体的な調整方法に関してはまたの機会に紹介したいと思います、」
