RS485 の シンクロスコープ波形

RS485ラインの実波形をご紹介。

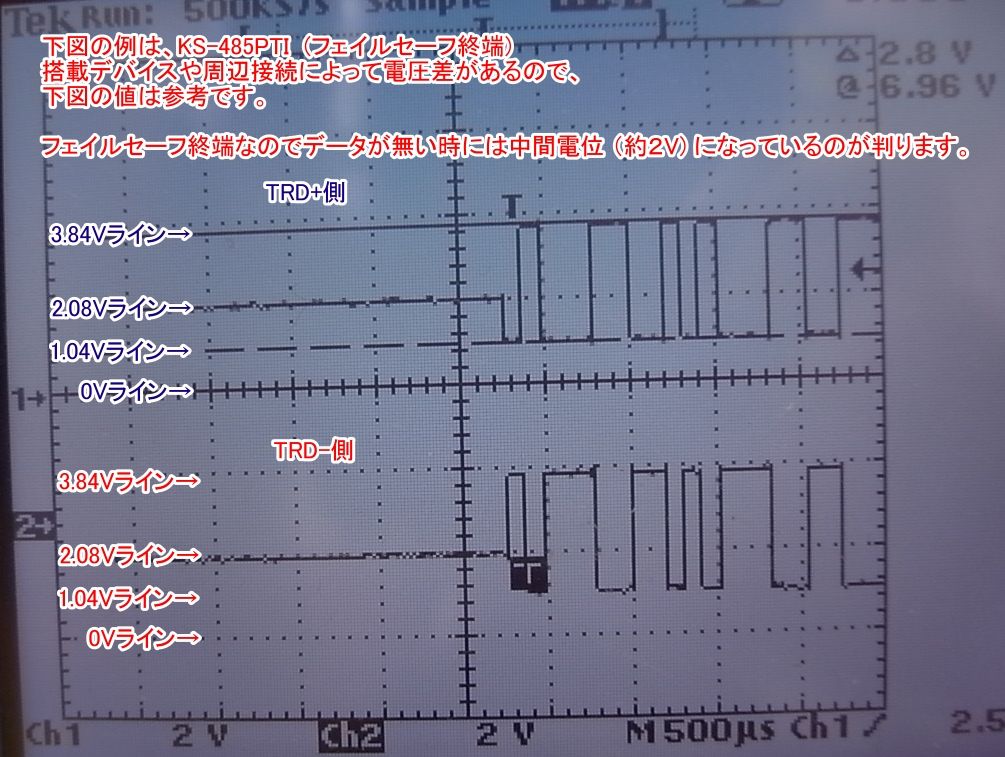

RS485ラインのシンクロスコープ波形（オシロスコープ）
上記写真製品：超ロングセラー　KS-485PTI
https://www.sacom.co.jp/product/products_details.php?prid=ks_485pti


これはKS-485PTIのもので、
他社などのRS485波形とは若干電圧レベルが違うことがある。
それは搭載されている回路や周辺の違い。


ちなみに、フェイルセーフ終端と言うのは、
数ある終端方法の中でも・・・割愛・・・
（このことだけでもかなりの情報がある）
要は、無信号時、
回路的に不安定要素を無くした方式であり、
実際には、
＋側を１KΩでプルアップ（+5V）
−側を１KΩでプルダウン（GND）
±間を１００Ω
で接続してある。



以上、ご参考になれば。。。
