RS485の切替や分岐、RS422の切替や分岐、RS232の切替や分岐

RS485の切替や分岐、RS422の切替や分岐、RS232の切替や分岐には、

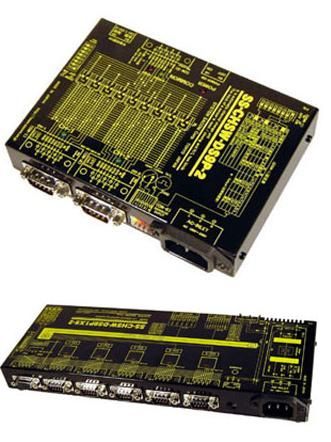

１：２　なら　SS-CHSW-DS9P
https://www.sacom.co.jp/product/products_details.php?prid=ss_chsw_ds9p_2
https://www.sacom.co.jp/product/products_details.php?prid=ss_chsw_ds9p_dc24
　（485や422の時は必ず一声かけて下さいね）

もしくは

１：５　なら　SS-CHSW-DS9P1X5
https://www.sacom.co.jp/product/products_details.php?prid=ss_chsw_ds9p1x5_2
が最適です。

もし　１：N　なら　
SS-CHSW-DS9P1X5　を複数使用すれば可能です。


























いずれも、イマサラ　リレー接点なのですが・・・・
●短所はメカSWなので寿命がそれなりにあると言うこと
　（高信頼性信号用オムロン製）

●長所は電圧範囲が自由（リレー仕様に従う）

もっと長所は・・・・
●特にRS485やRS422はピンアサインが
　規格化されていないので各社まちまち、


　　　　　だから


ここで紹介した機器は、
Dsubコネクタの全てがリレーで切り換えてあるので
ピンアサインが自由なのです

これって意外と便利なのです。




もしICでまじめに？設計すると、
差動ラインなら±やTXD／RXDなど極性があり、
まちがうと通信できないですね。
それだけじゃありません。
専用ケーブルをピンアサインを吟味して製作しなければなりません
そう言う意味でリレー接点は、めんどうがはぶけて便利なのです

切替方法も
１X5なら製品の上面にある押しボタンを押してもいいし、
無電圧接点入力コネクタから線を延長して切替も可能だし、
あるいは、LANやUSBからも（別機器）可能なんです。




でも、もし半導体式がよければ、
USB-232C-232TW5-2
USB-232C-MP5-1S
など沢山製品があります。
