先日発売したNSR50/80「1098type」フルカウル
の取り付け方を画像とともに説明いたします。

下の取り付け方は純正カウルを取り外した段階からの説明です

注意:レース用、耐久用は一般公道などでの
使用、走行はしないで下さい。
純正カウル、ステー、メーター、配線等は必ず
サービスマニュアルを見て取り外してください。
取り付け後は走行ごとに不具合がないか必ずチェックしてください。       必ず仮付けを行ってから塗装、取り付けを行って下さい。
塗装及び、加工後の返品・クレームは受け付け
られませんのでご注意ください。
一般公道での使用で法定速度以上で起きた場合の事故、
破損等は一切責任を負いません。

ステー





  屮譟璽后廖◆屮好肇蝓璽函廖◆崑儺廖
 サービスマニュアルを参考に純正カウル及びウィンカー、ライト、
純正メーター、ステー、を外します。付属メーターステーを画像を
参考に取り付けてください。


2





◆ 屮譟璽后廖◆屮好肇蝓璽函廖◆崑儺廖
 付属コの字ステー(大)をフレームにM6フランジボルト
で取り付けます(左右)。
タップを切っているほうがカウル側なので
間違わないようにしてください。


3






 「レース」、「ストリート」、「耐久」
 フレーム下の右側にコの字ステー(小)を付属M6フランジボルト
で固定してください。タップを切っているほうがカウル側なので
 間違わないようにしてください。


4





ぁ屮譟璽后廖◆屮好肇蝓璽函廖◆崑儺廖
 ,納茲螻阿靴織瓠璽拭捨爐鬟好董爾房茲衂佞韻討ださい。
(純正ボルト流用)


1





ァ屮譟璽后廖◆屮好肇蝓璽函廖◆崑儺廖
 カウルとハンドルが接触しないようにハンドルストッパー
を取り付けることをお勧め致します。


2





Α 屮好肇蝓璽函廖◆崑儺廖

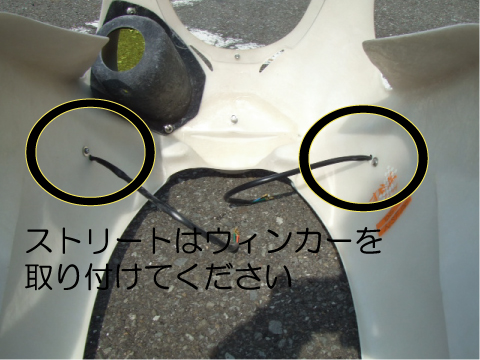

 カウルにノーマルウィンカーを取り付けます。付属ライト(S42)本体とステーを一度外し、ステーを反対(180度回転)に取り付けてください。


3





А 屮好肇蝓璽函廖◆崑儺廖

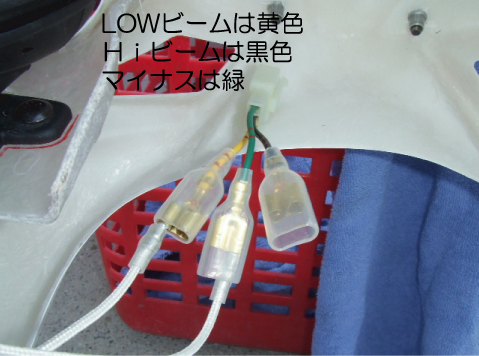

 カウルステーにライトを固定し付属カプラーに配線を接続します。
「LOWビーム+は黄色」「Hiビーム+は黒色」「それぞれ-は緑色」
 に接続してください。あとはカプラーを接続してください。


4





─ 屮譟璽后廖◆屮好肇蝓璽函廖◆崑儺廖
 レース&耐久は付属M6トラスビス&ナットで固定してください。
ストリートはミラーをナットで固定。
 (ape,XR等のエンジンを載せている方は振動対策のため
NSF100のトップブリッジステーを追加することをお勧め致します。)
 ハーフカウル下部左右をM6トラスビスでそれぞれ
固定してください。
Г納茲衂佞韻織プラーはそのまま差し込んでください。


5





「レース」、「ストリート」、「耐久」
 アンダーカウルを4箇所カウリングファスナーで固定して
○の箇所をM6トラスビスで固定すれば完成です。


1098-10
