~12Ninja250R｢6Rレプリカ｣アッパーカウル 取付説明書作成

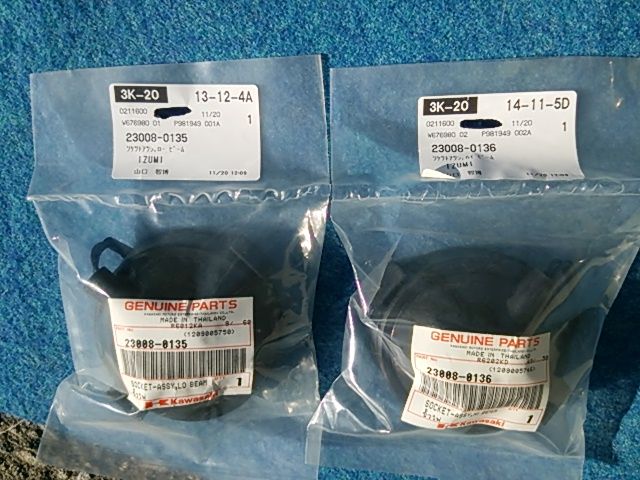

注文していた13Ninja250のソケットアッシが
届いたので説明書作成の為の撮影と
ともにフィッティング確認してみました。

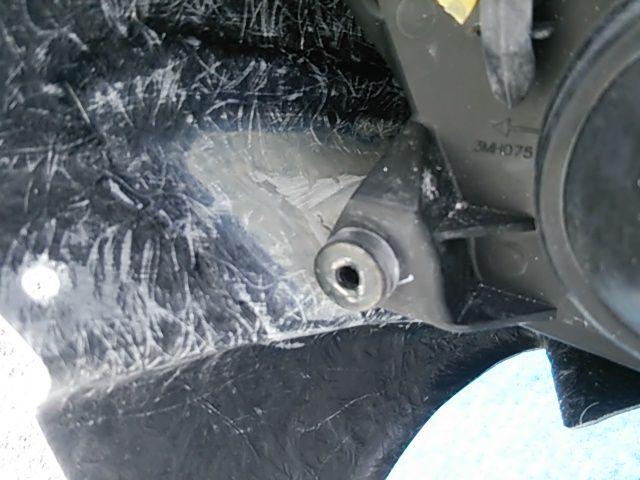

~12Ninja250R純正ヘッドライトから13Ninja250ヘッドライト
にブッシュラバー＆カラーを移植して下さい。
バルブも同様に移植してください。

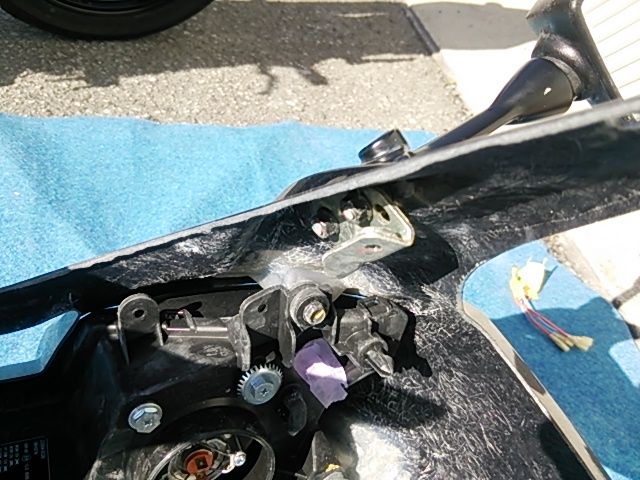

ヘッドライトを純正ボルトを使用して当社製アッパーカウル
に取り付けてください。

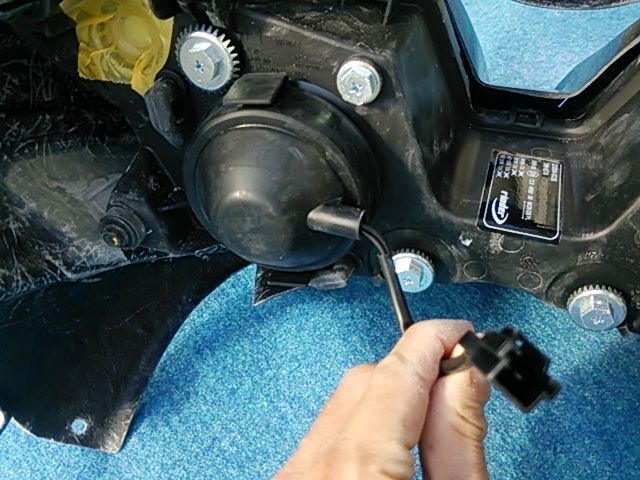

バルブに配線を差し込んで、カバーを被せる。。。











車体と繋がるカプラー*13年型のカプラー











残念ながら、旧型と新型はカプラーが合いませんでした。











オス端子加工をする必要があります。
*オス端子は付属品で同梱しております。











ミラーをアッパーカウルに移植して

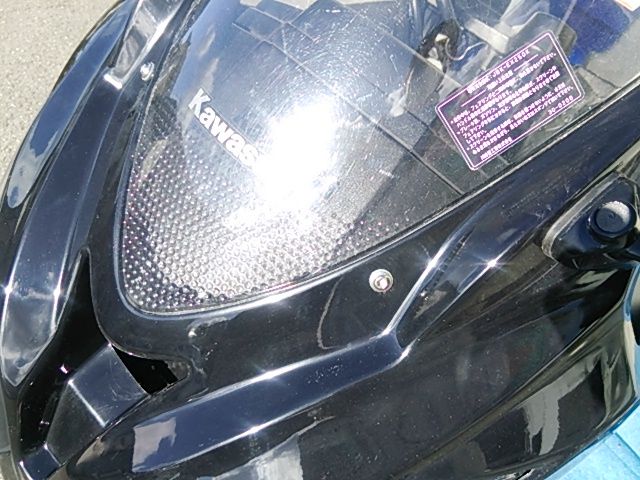

スクリーンを移植して

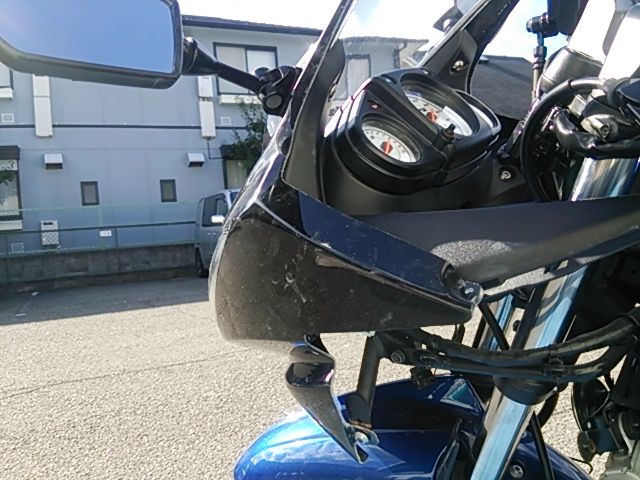

アッパーカウルを車体に取り付け、純正カウルと
同様に取り付けていきます。
外したネジは再利用するのでなくさないように
して下さい。











続いて、サイドカウルを取り付けていきます。

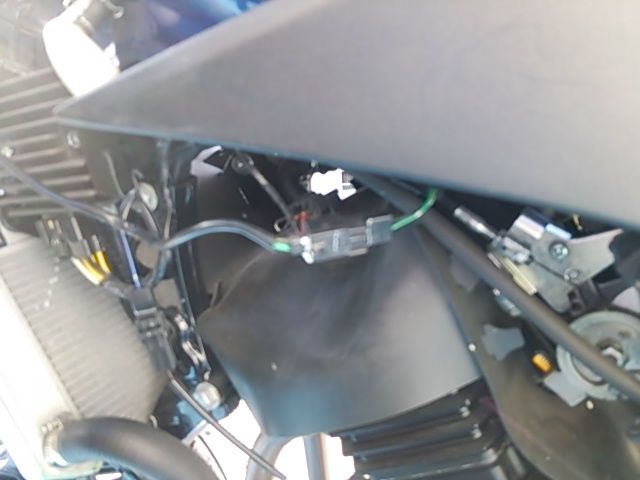

ウィンカーの配線を繋いで

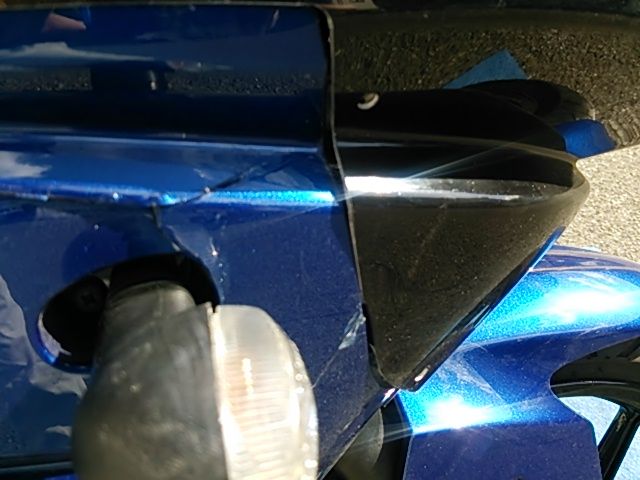

サイドカウル前方から差し込みつつ、

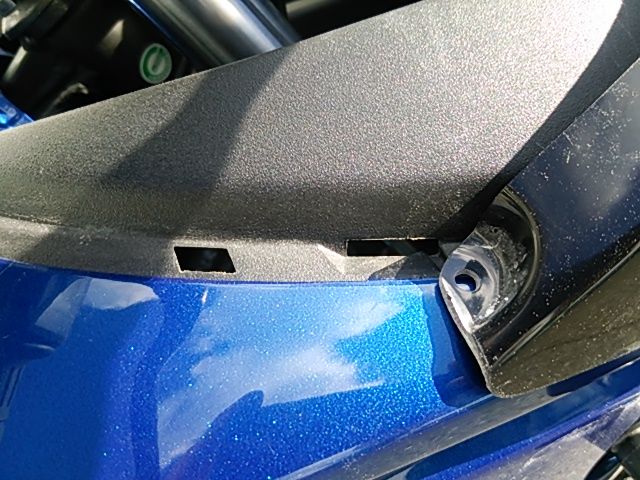

サイドカウル上部のツメを差し込んでください。
後は、純正ボルト＆ビスで固定











インナーカウル（シュラウド）も純正ビスとファスナーで固定。

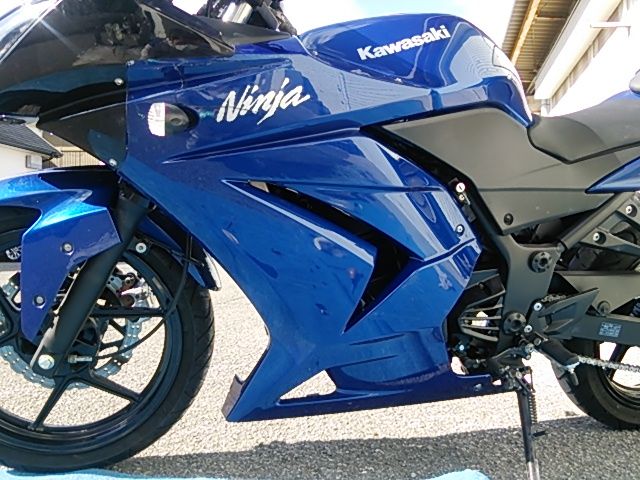

左側も同様に取り付けていきます。

転倒歴のある車両についてですが、アッパーカウル
取付ステーが曲がっていると取付が困難な場合が
あります。カウルはある程度、しなりますので多少は
カバーできますが、カウルのネジ穴加工やステーを
新品にしないと取り付けられない場合もあります。

このアッパーカウルは作った側の人間も自信を持って
「カッコイイ!!」と言えるカウルです。

是非、みなさん購入検討してくださいね
