マシーン用排気ファン.ダクト設置工事


有限会社四国アクアサービスです｡


「こんな事でお困りの時は我々にご相談下さい!」

高知県高岡郡内の大規模工場にてマシーン用排気ファン.ダクト設置工事を行いました｡








今回の工事実例は､工場関係者様などから多くのご依頼を戴いています｡

工場関係者様､設備担当者様は【工場関係者様用特設ページ】で､その他の工事もご確認下さい!

　

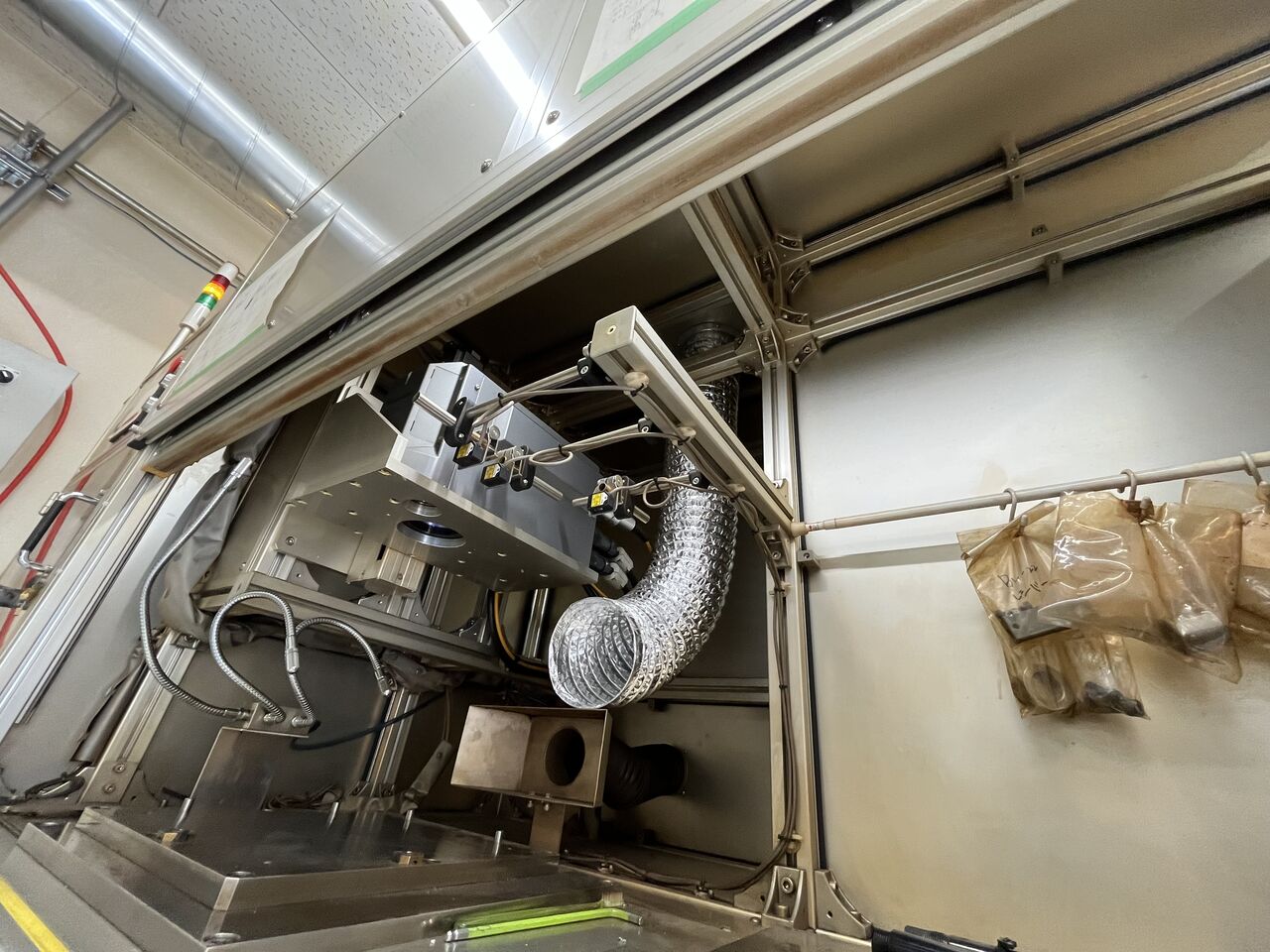

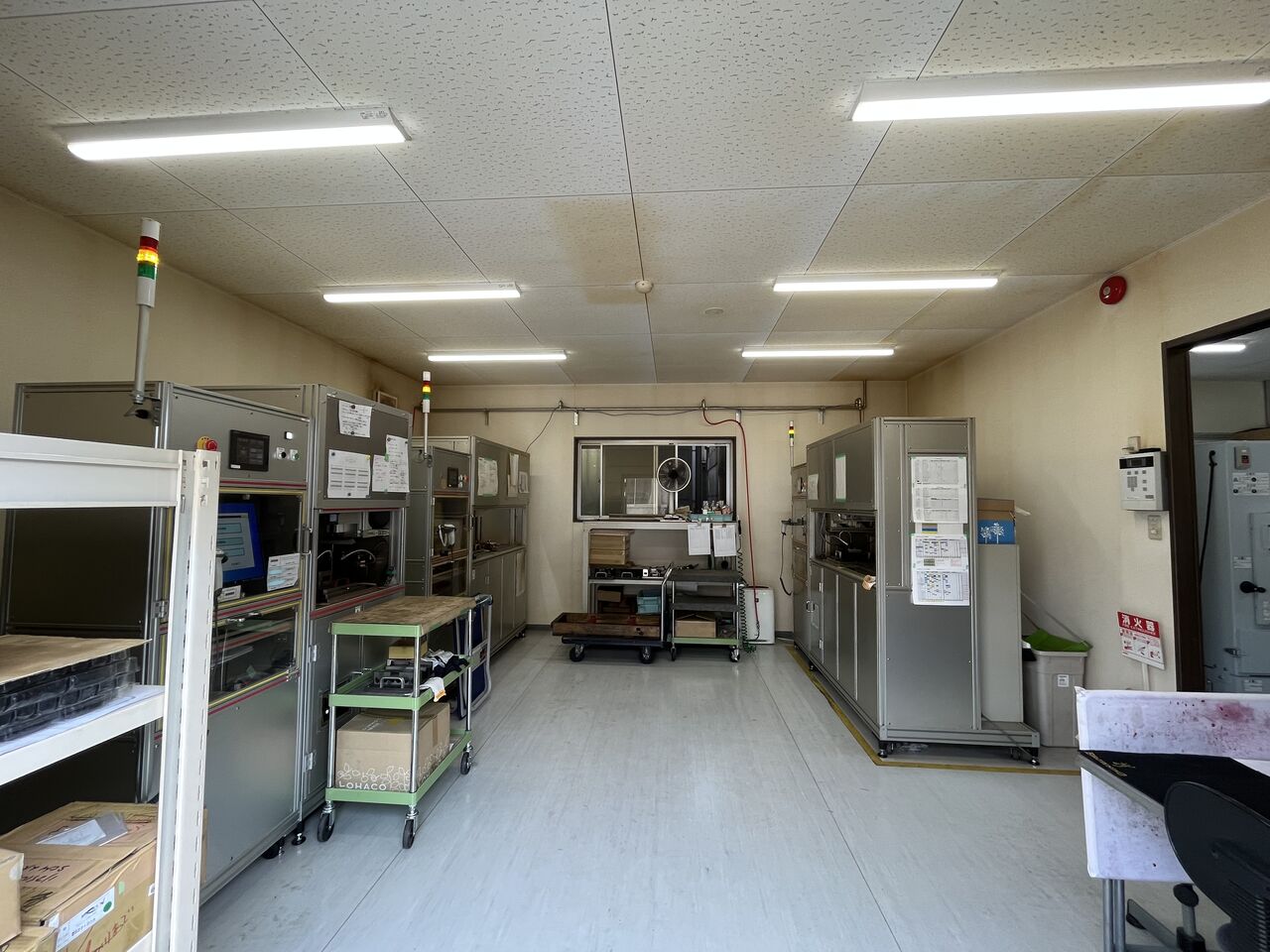

工場内の加工マシーンから排気をしたいという事でご相談いただき、今回新規に排気ファンを３台新規設置しダクトを施工させていただく事となりました｡

お客様とご相談させていただき、ファン､ダクト共に室内への設置となりました｡

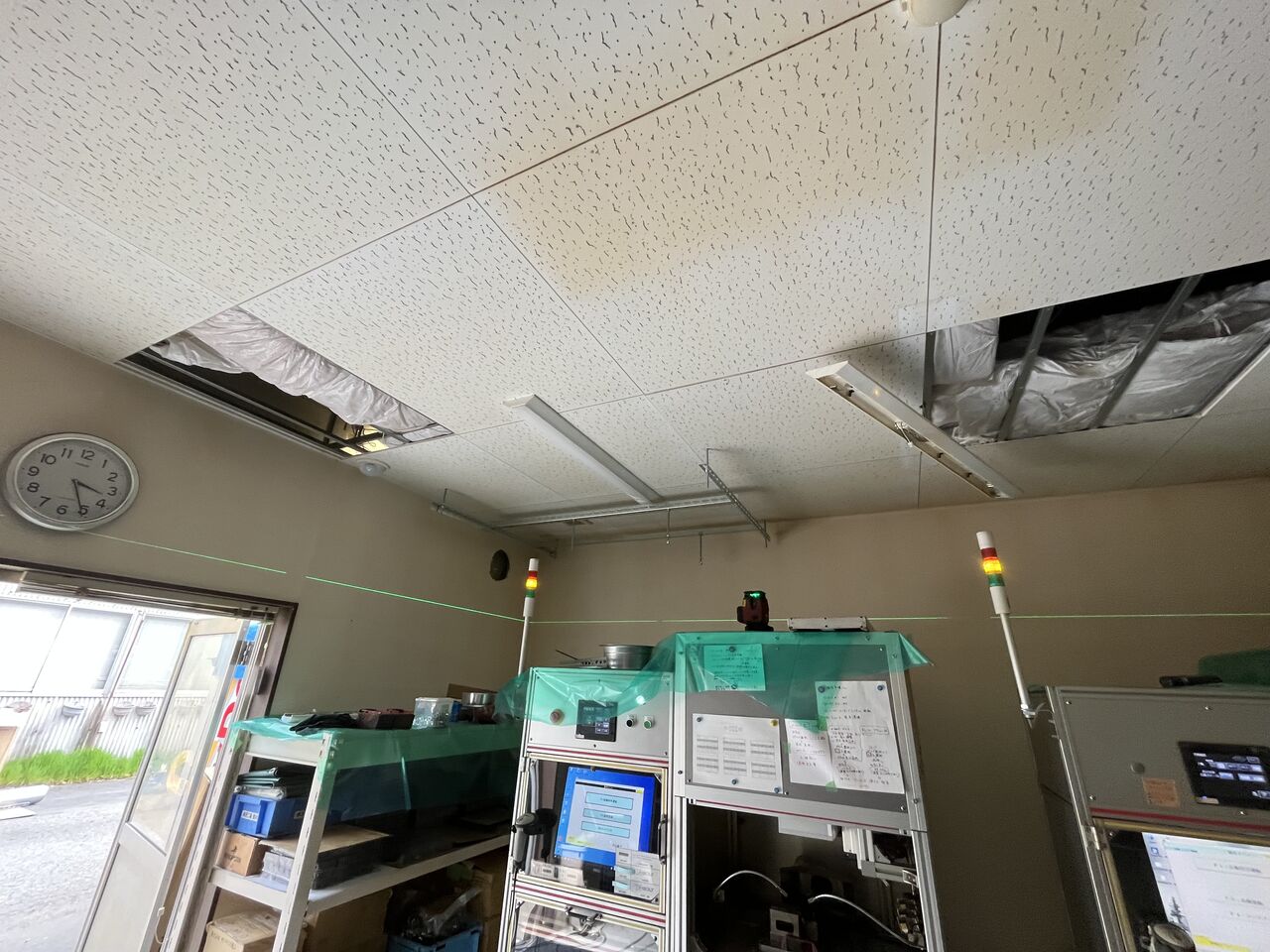

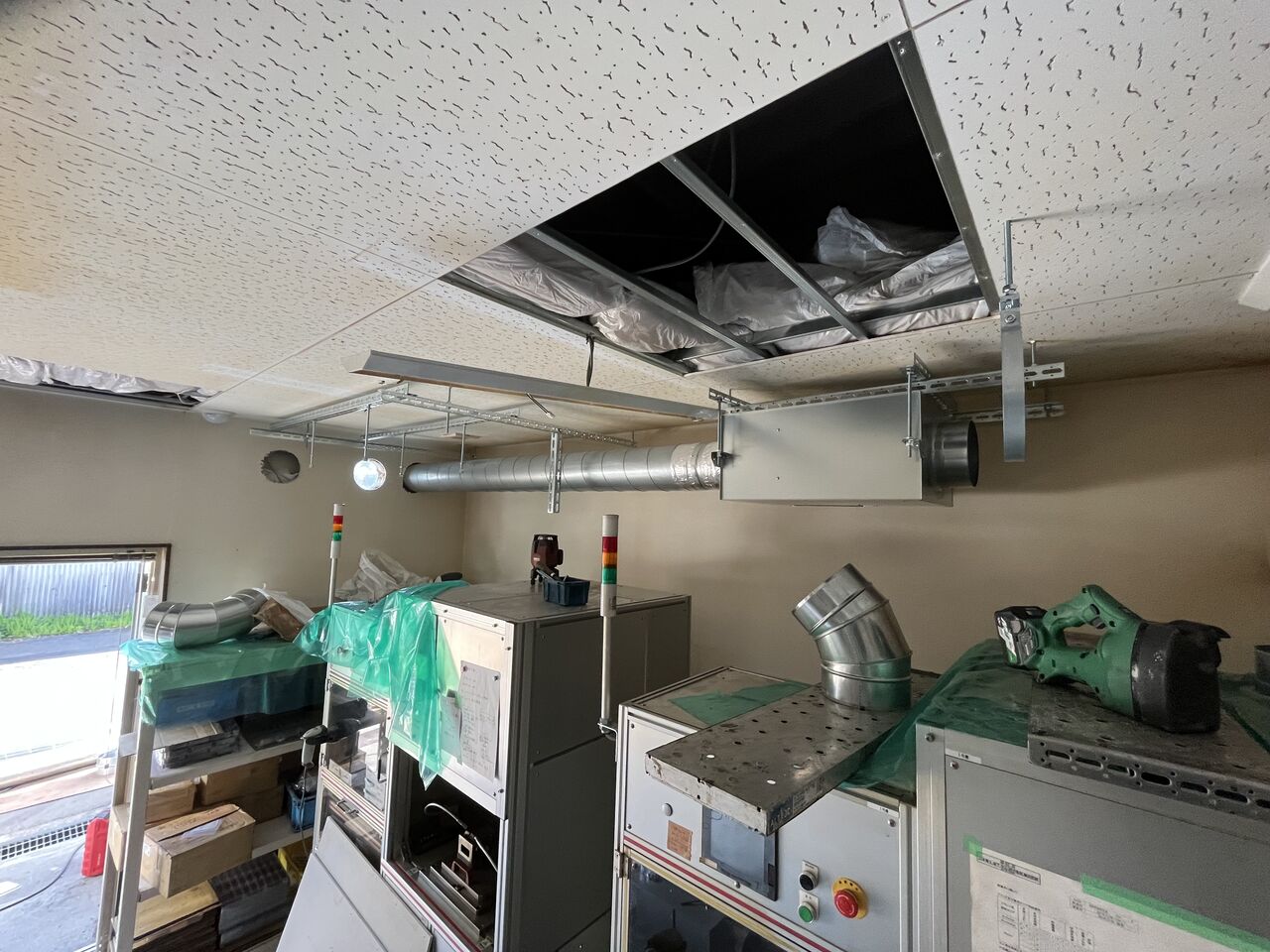

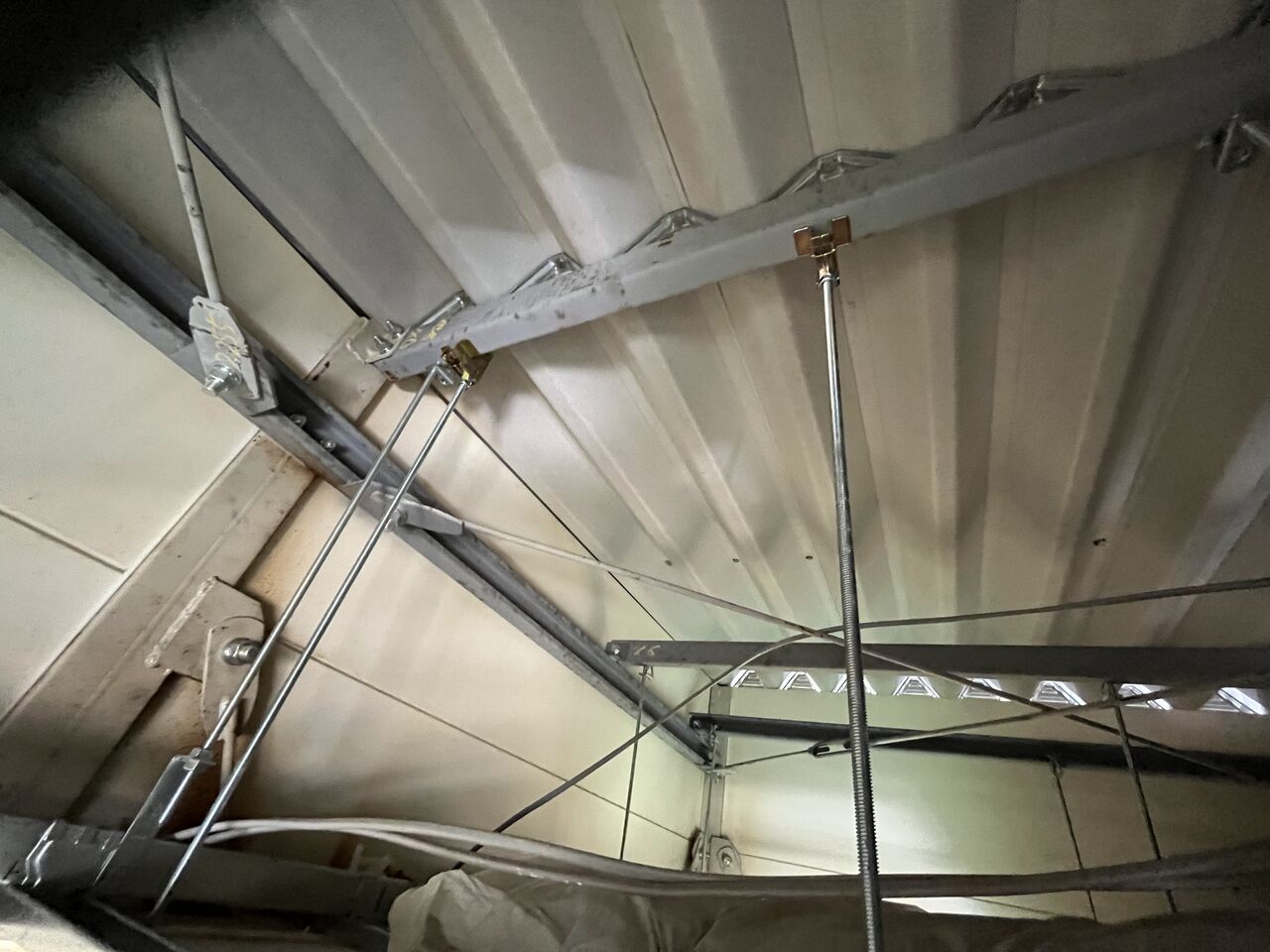

天井内を確認した所高さがあまり無く、又、今後トラブル時のすぐに対応出来る様に天井下への設置としました

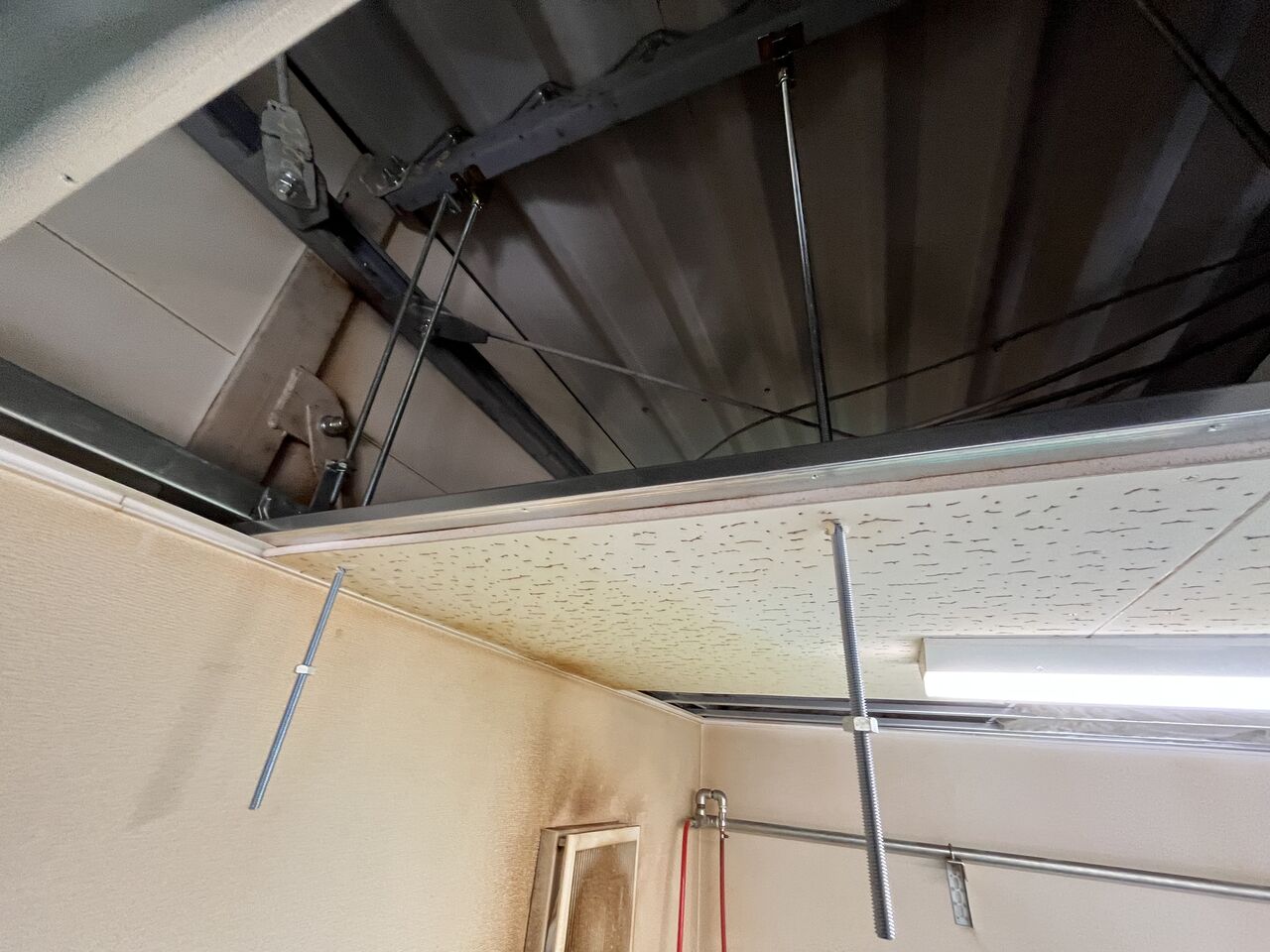

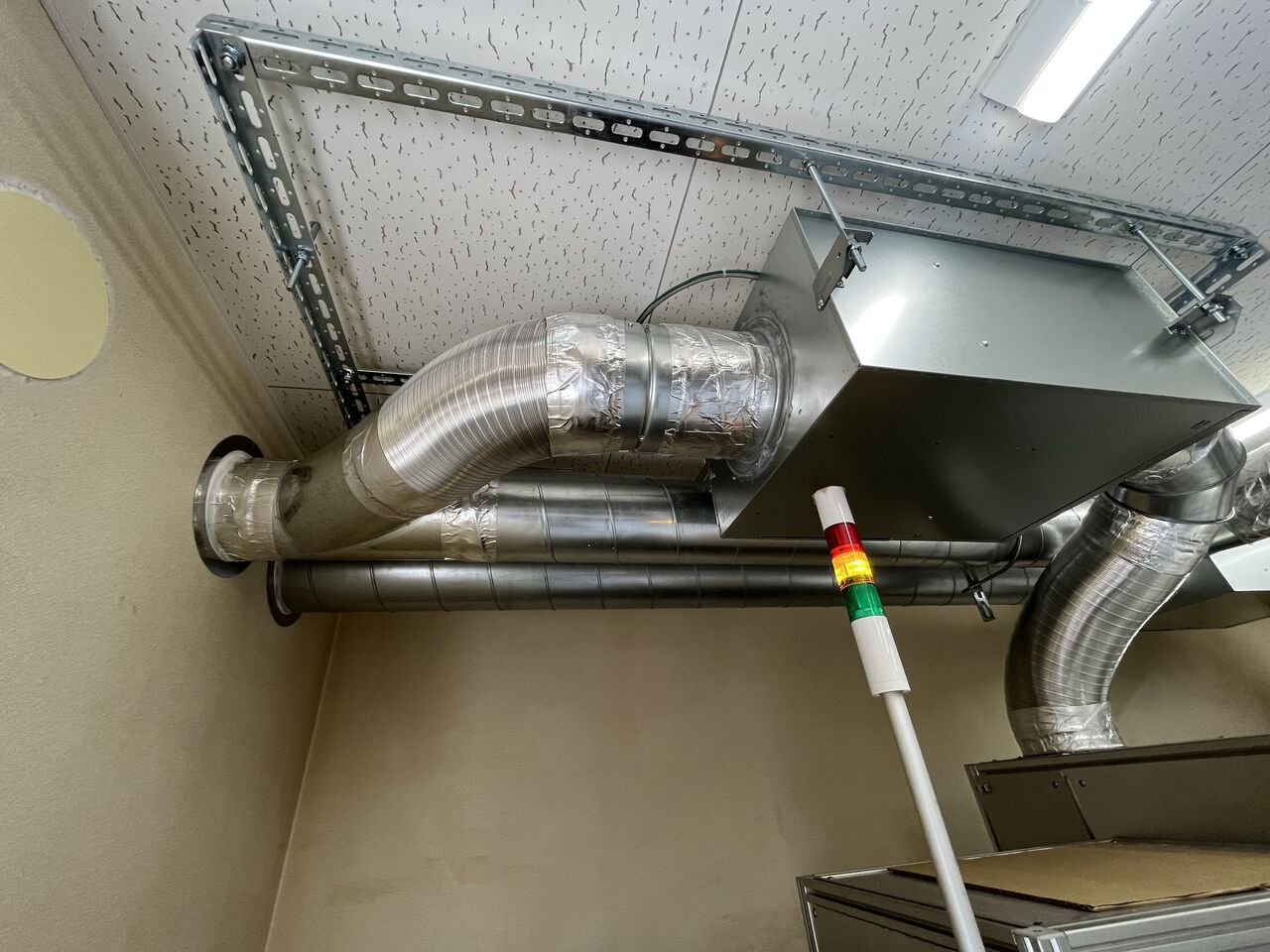

まずは、ファンの設置個所を決定し、ファンとダクトのサポートを制作していきます。

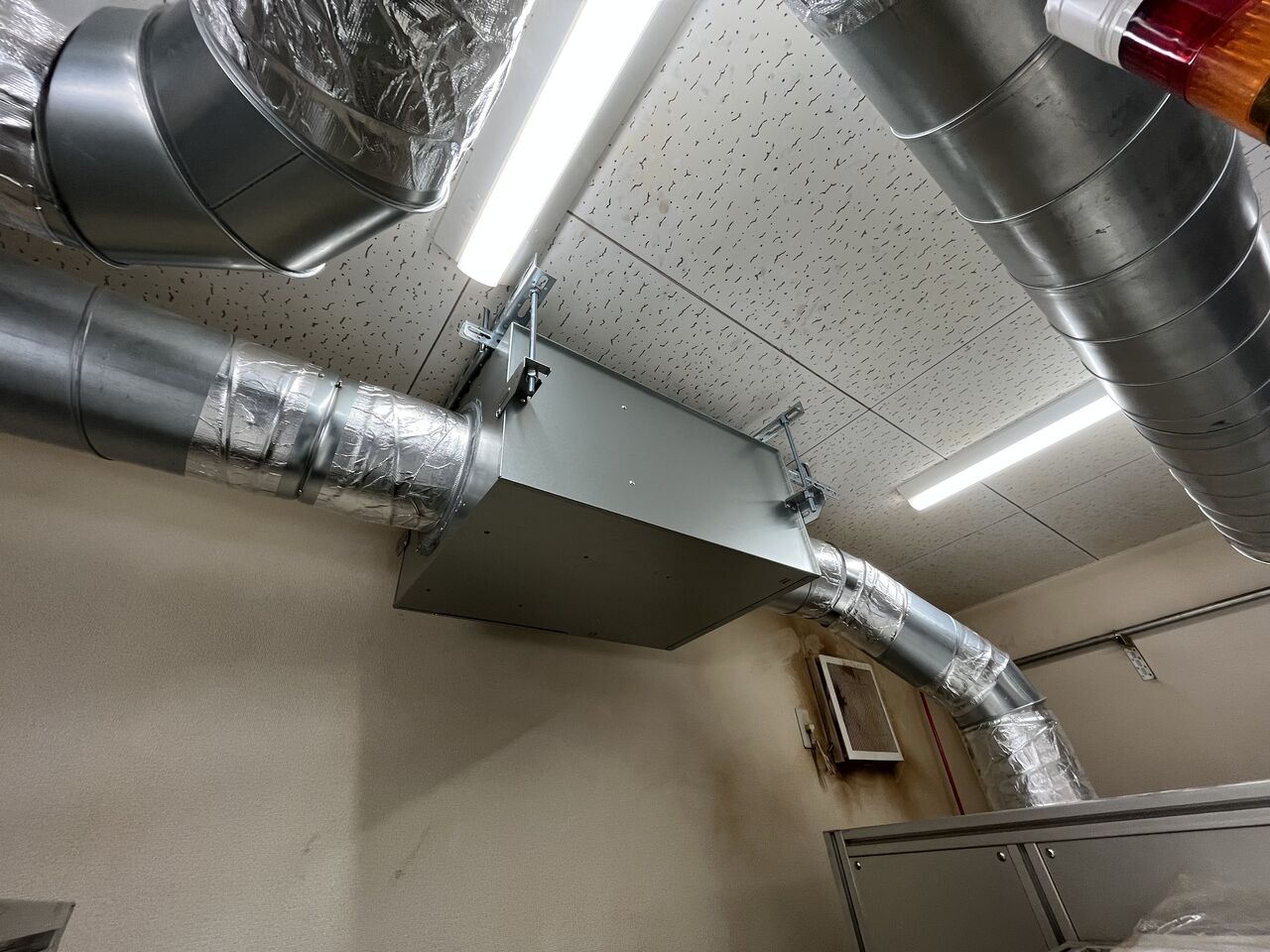

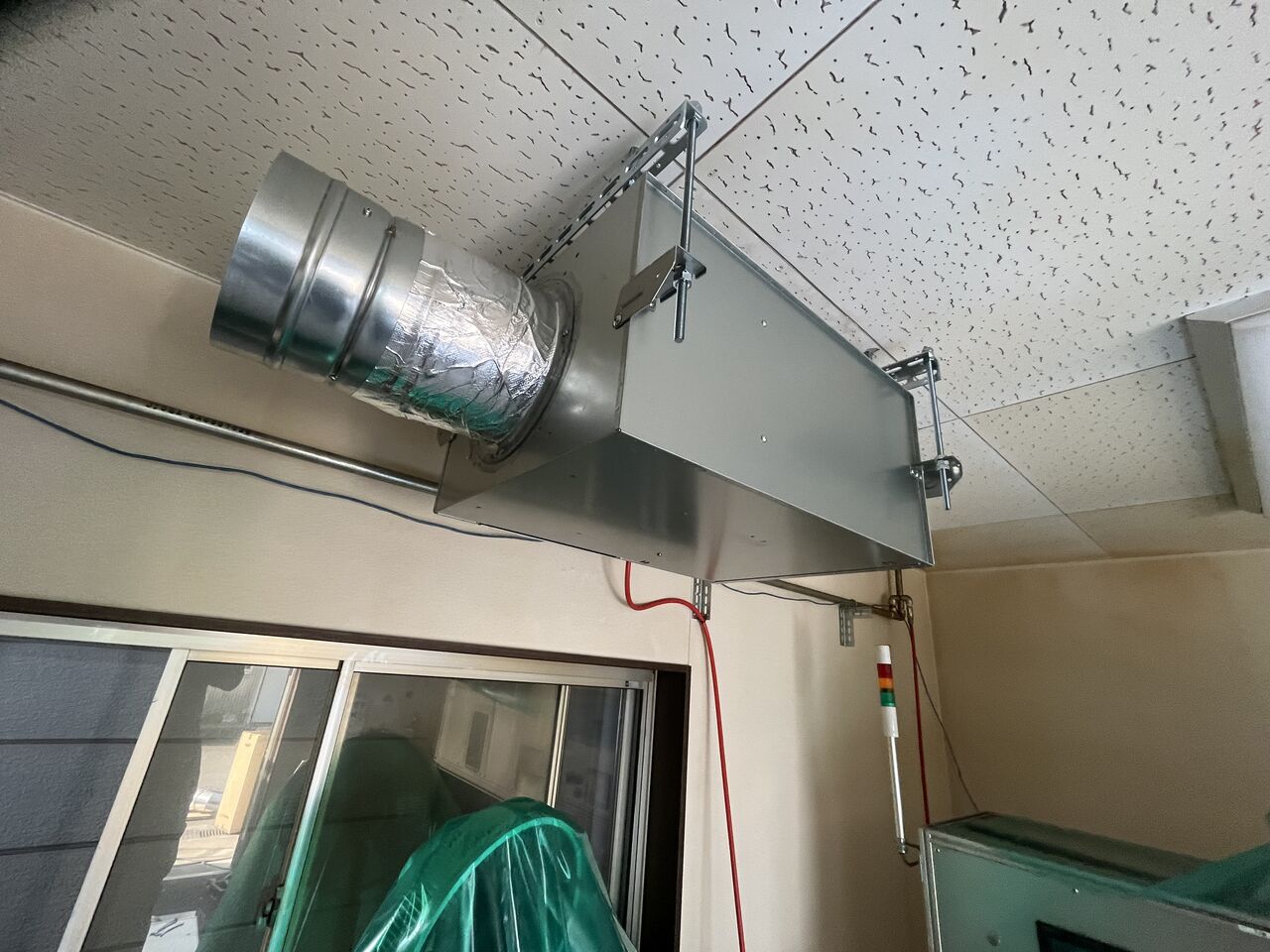

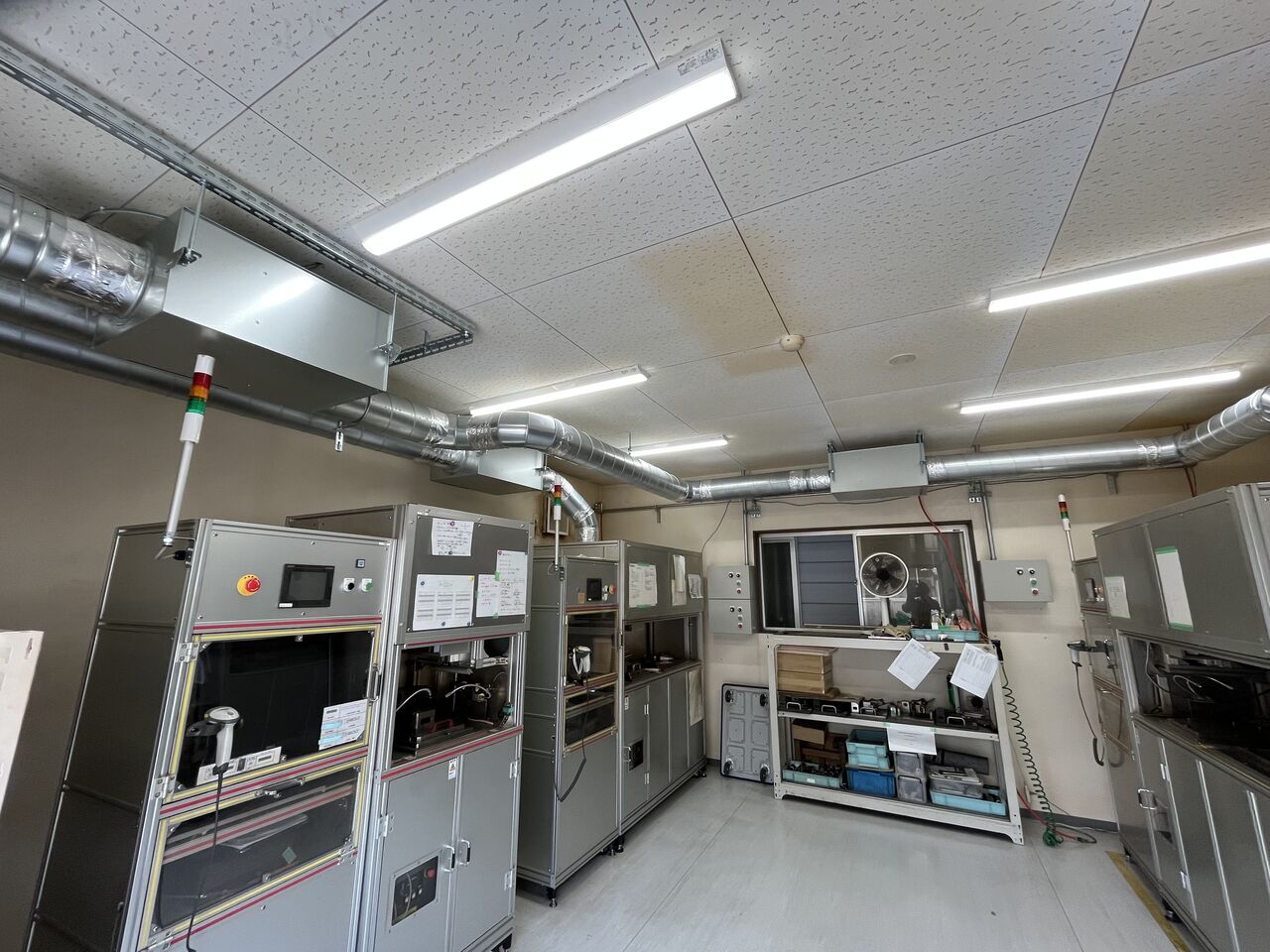

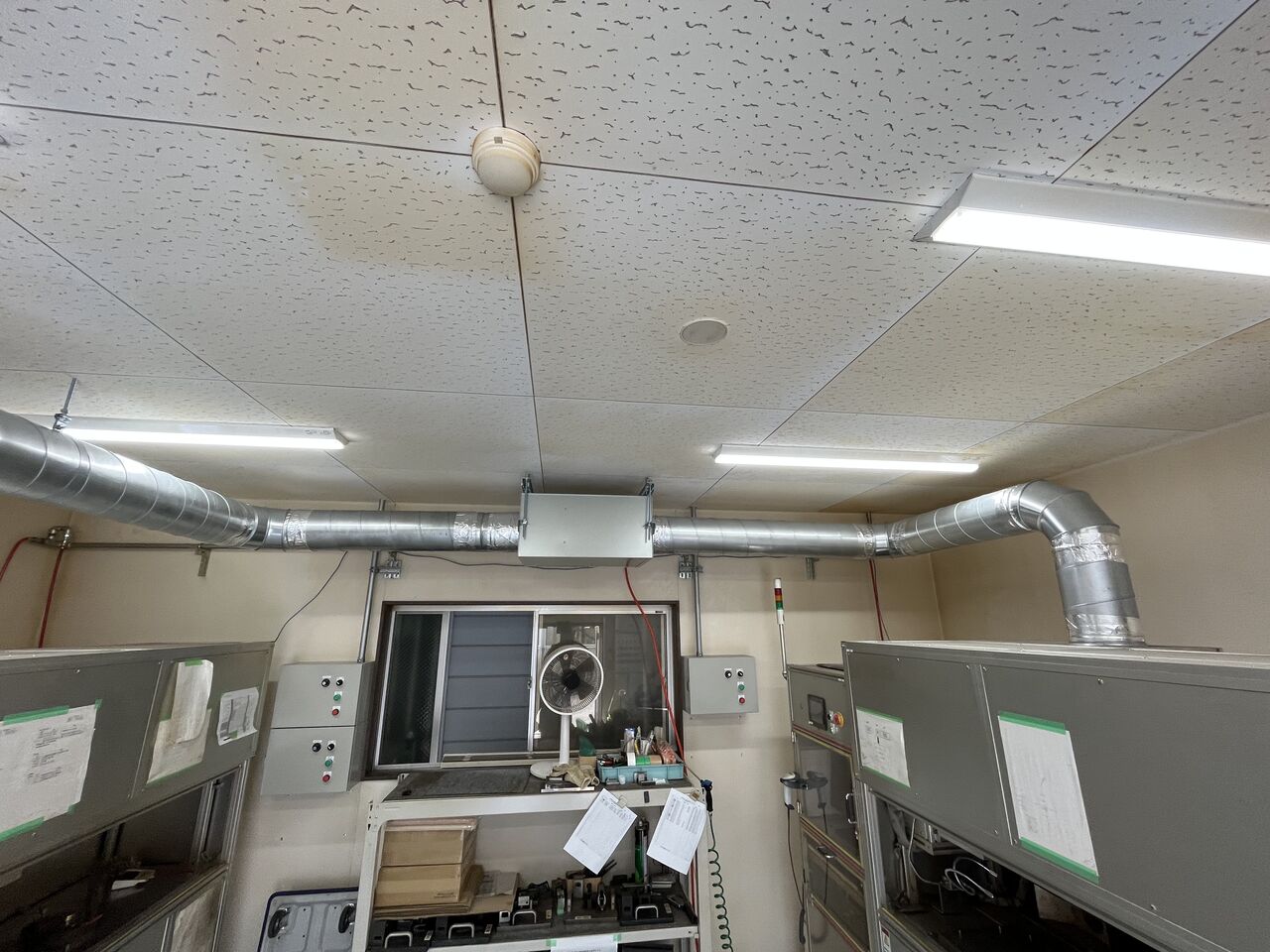

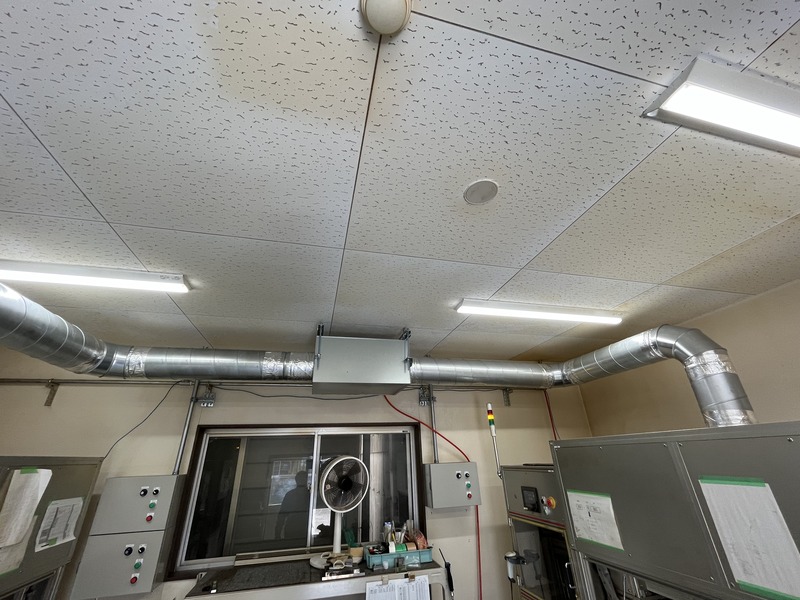

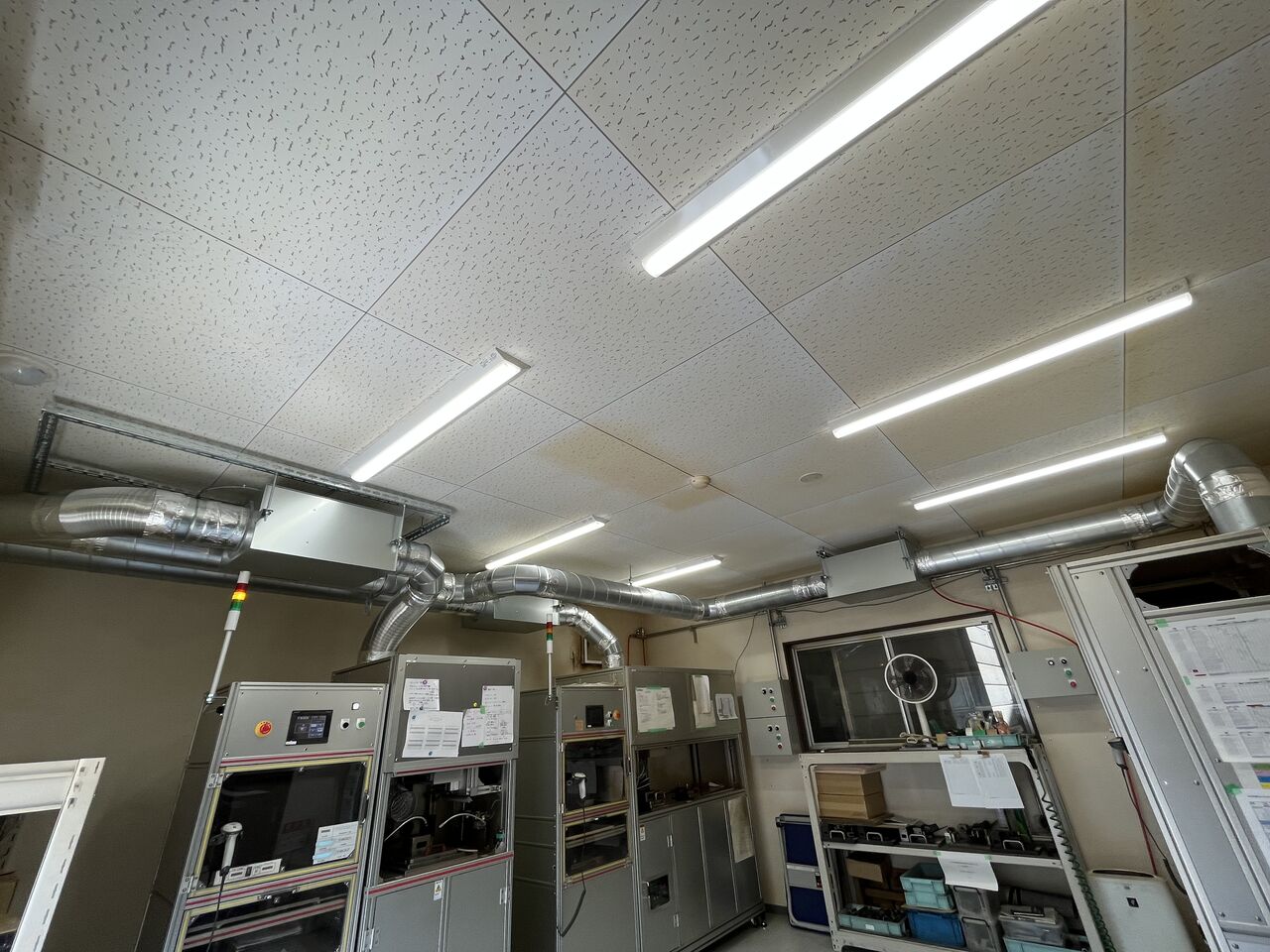

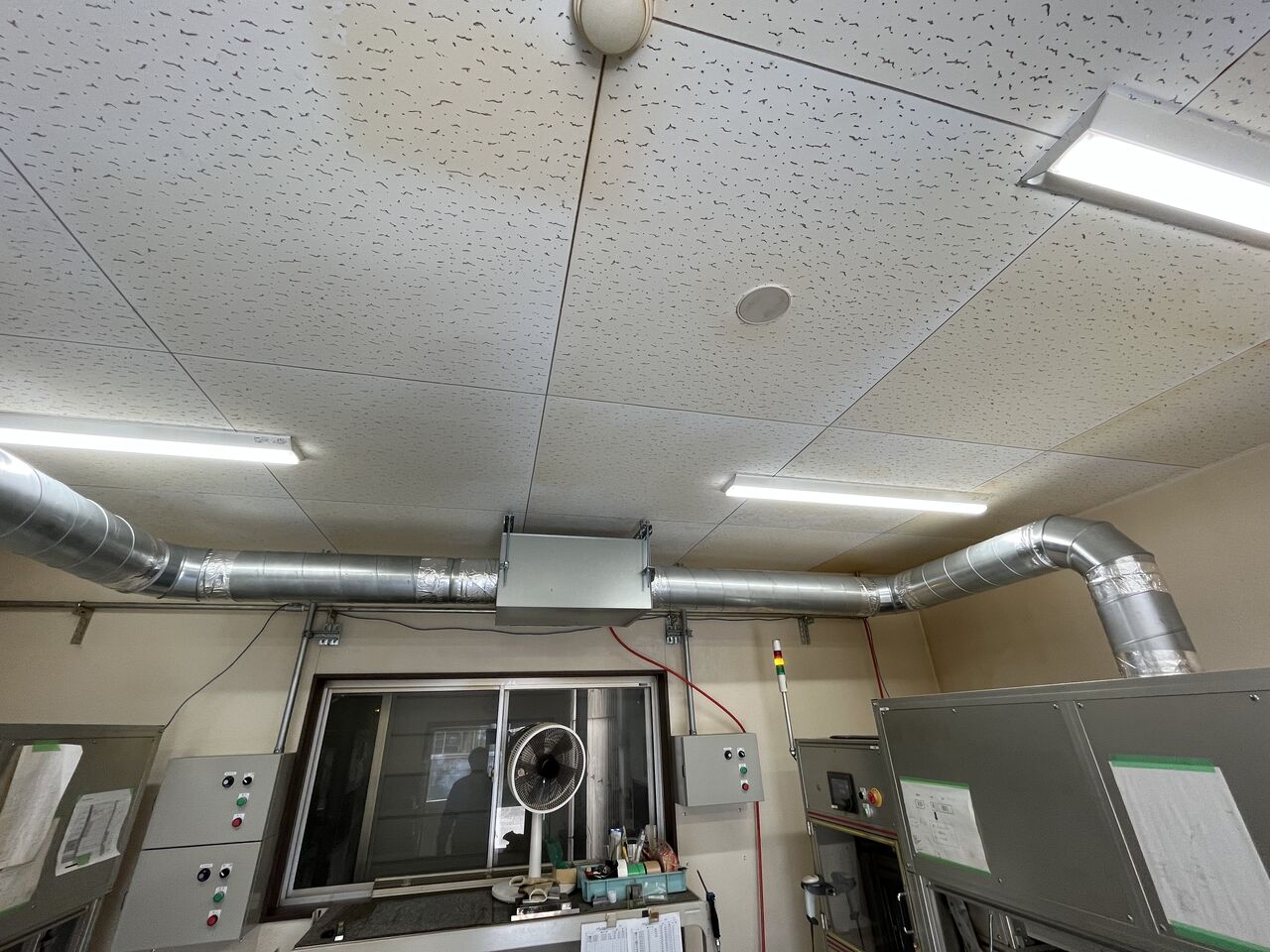

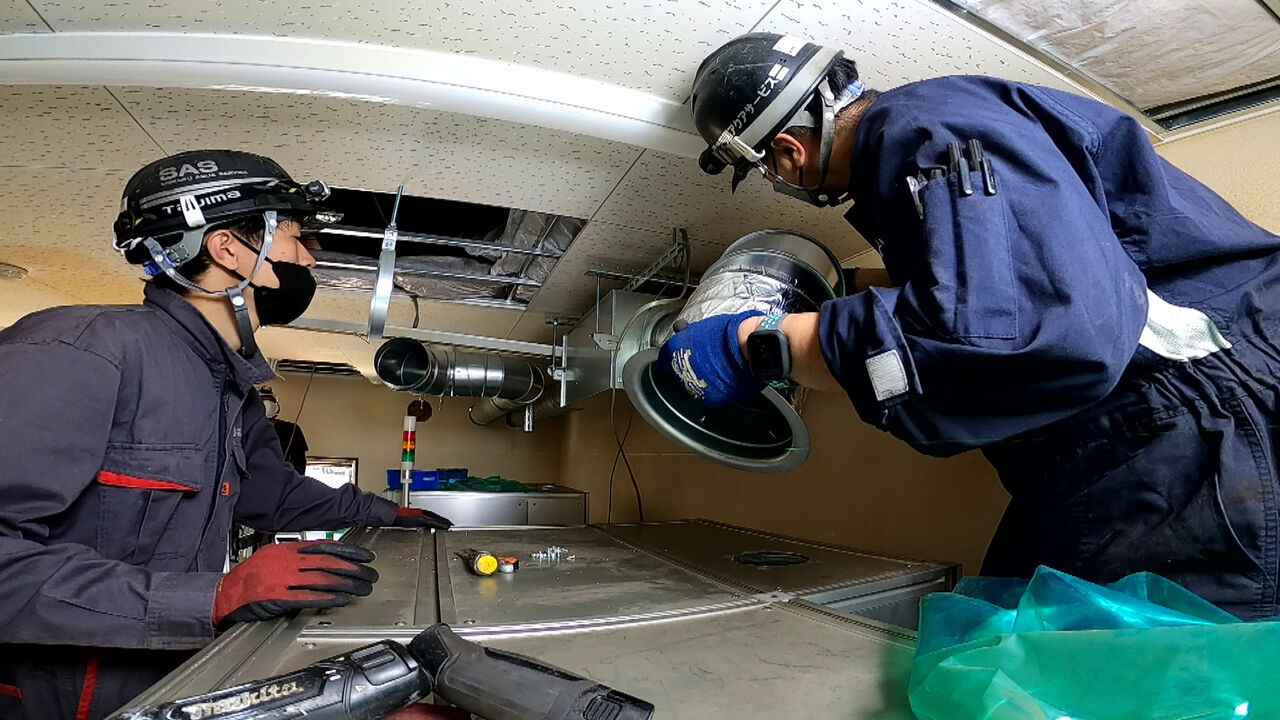

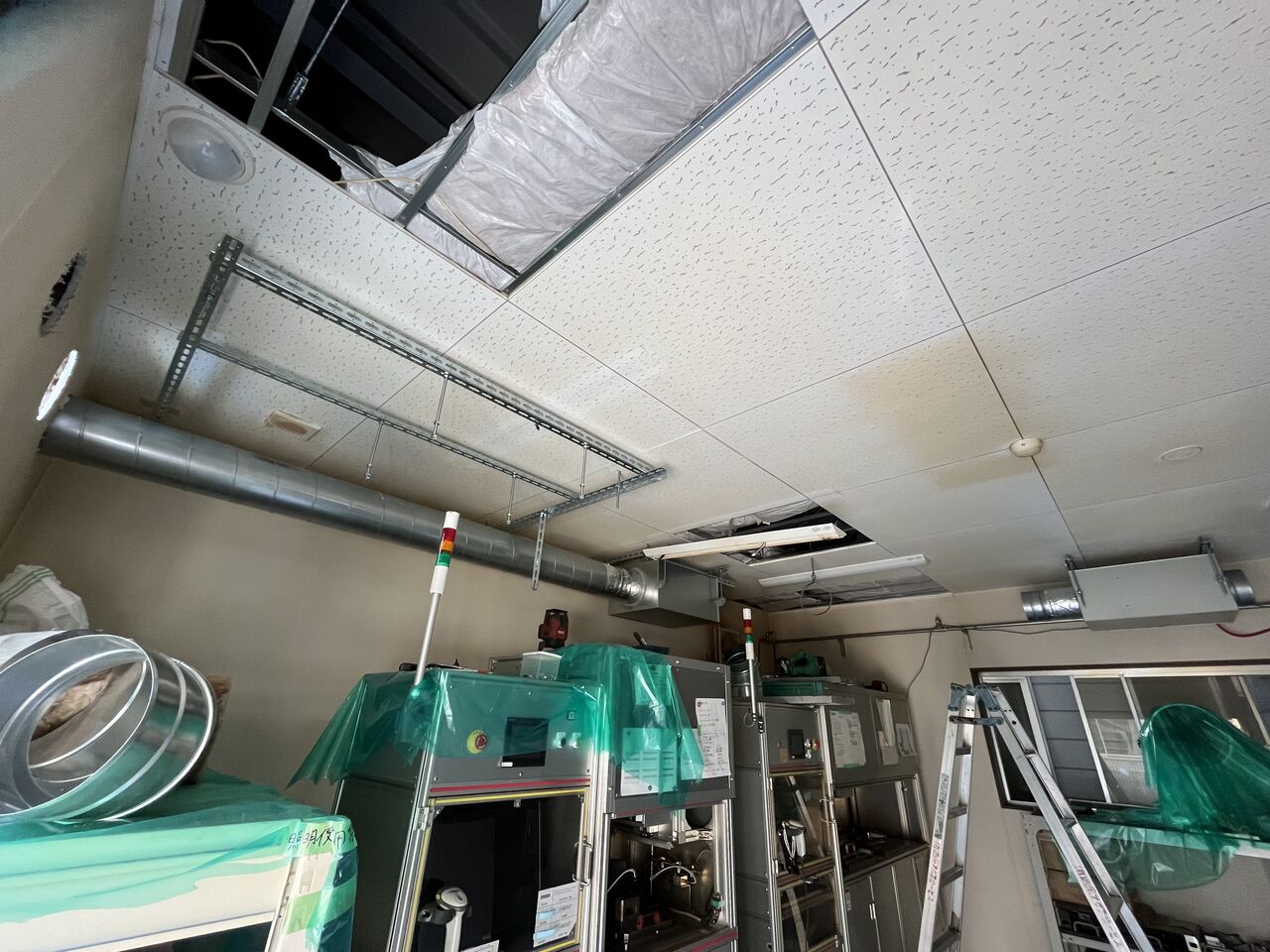

サポートの取付が完了したので排気ファンとダクトを設置していきます｡

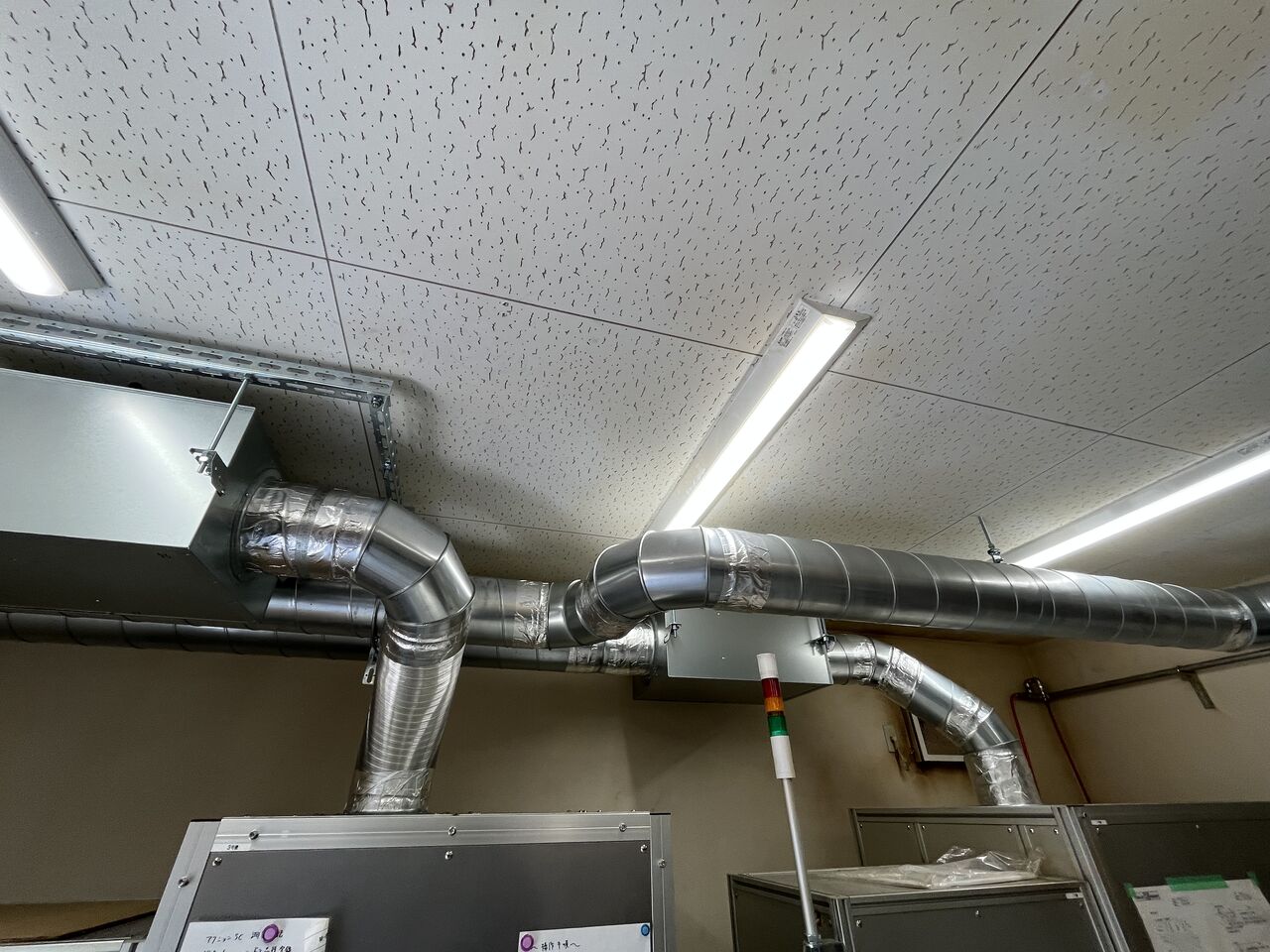

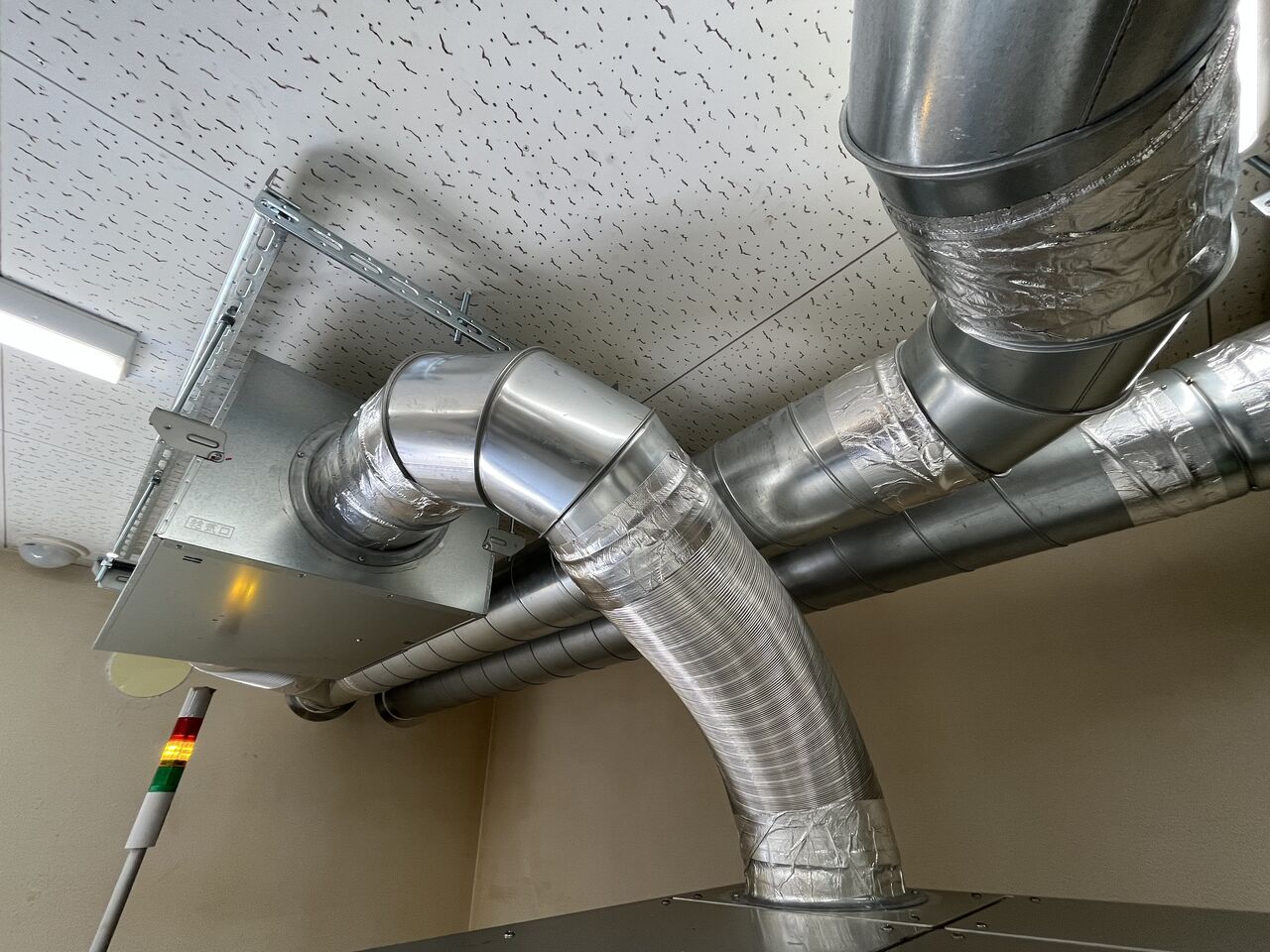

ファンの設置に合わせてダクトも施工するので、機能性や見栄えも含めてどの形が一番良いかを考えながら施工していきます｡

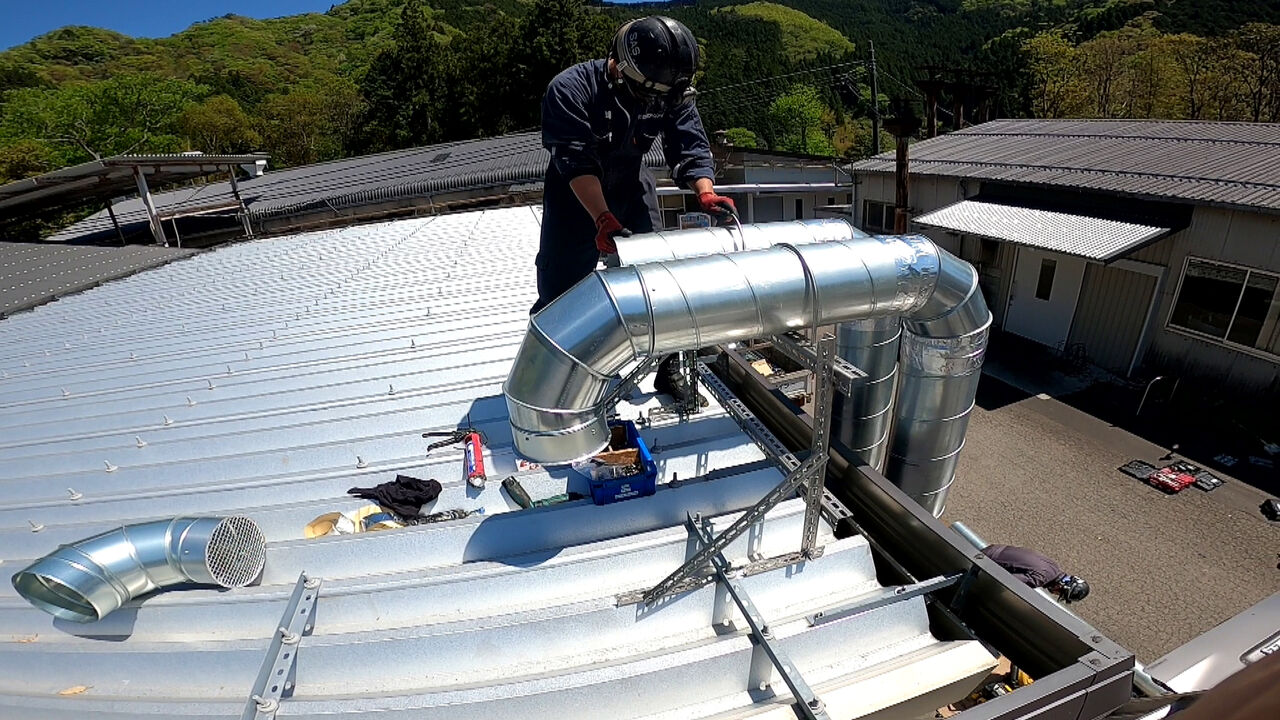

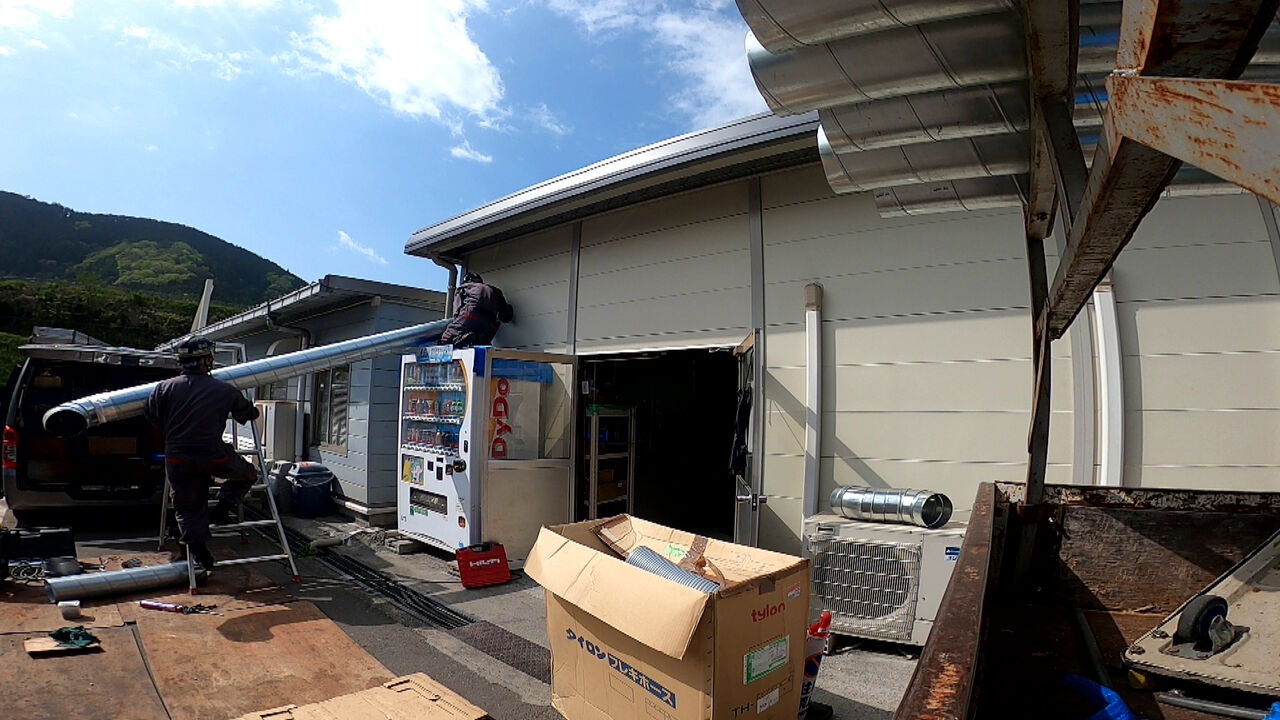

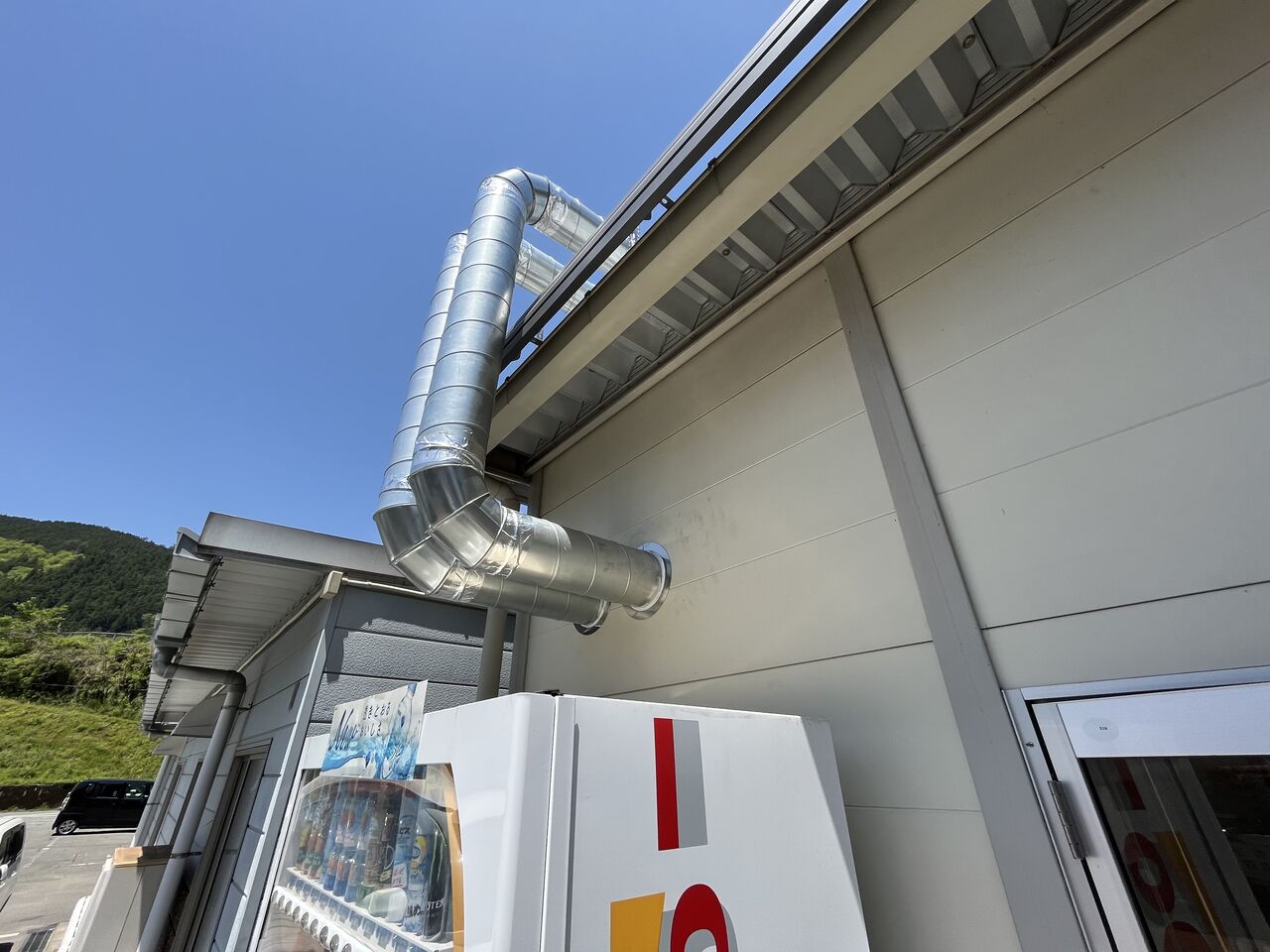

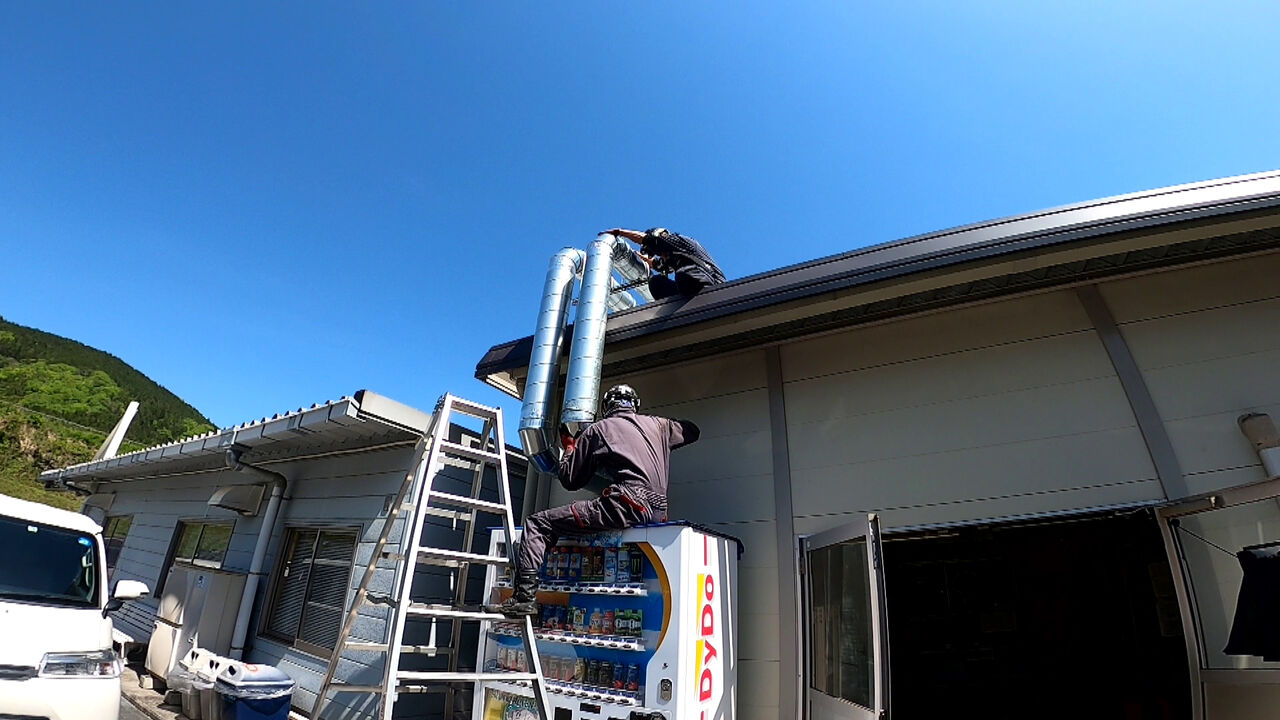

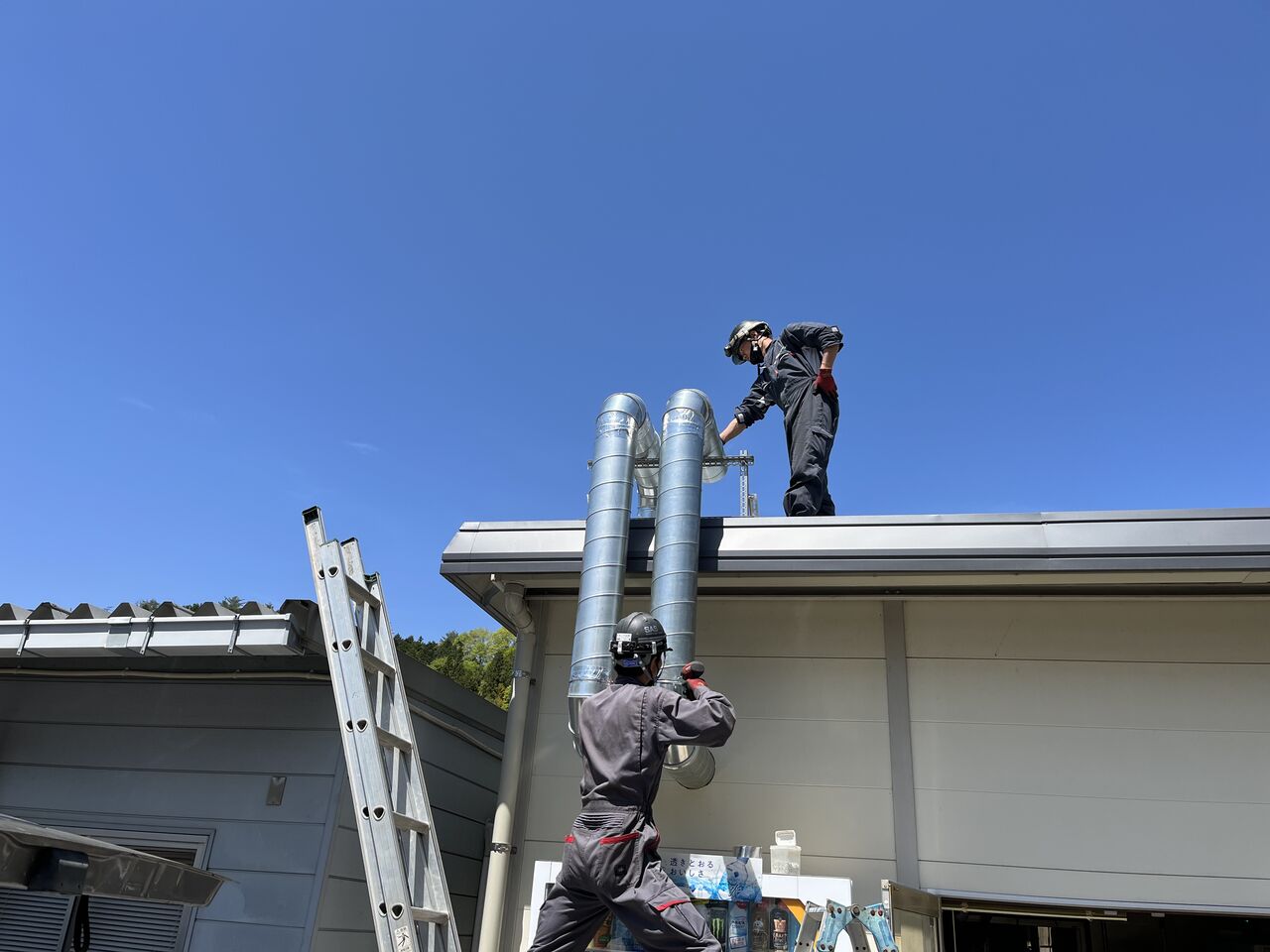

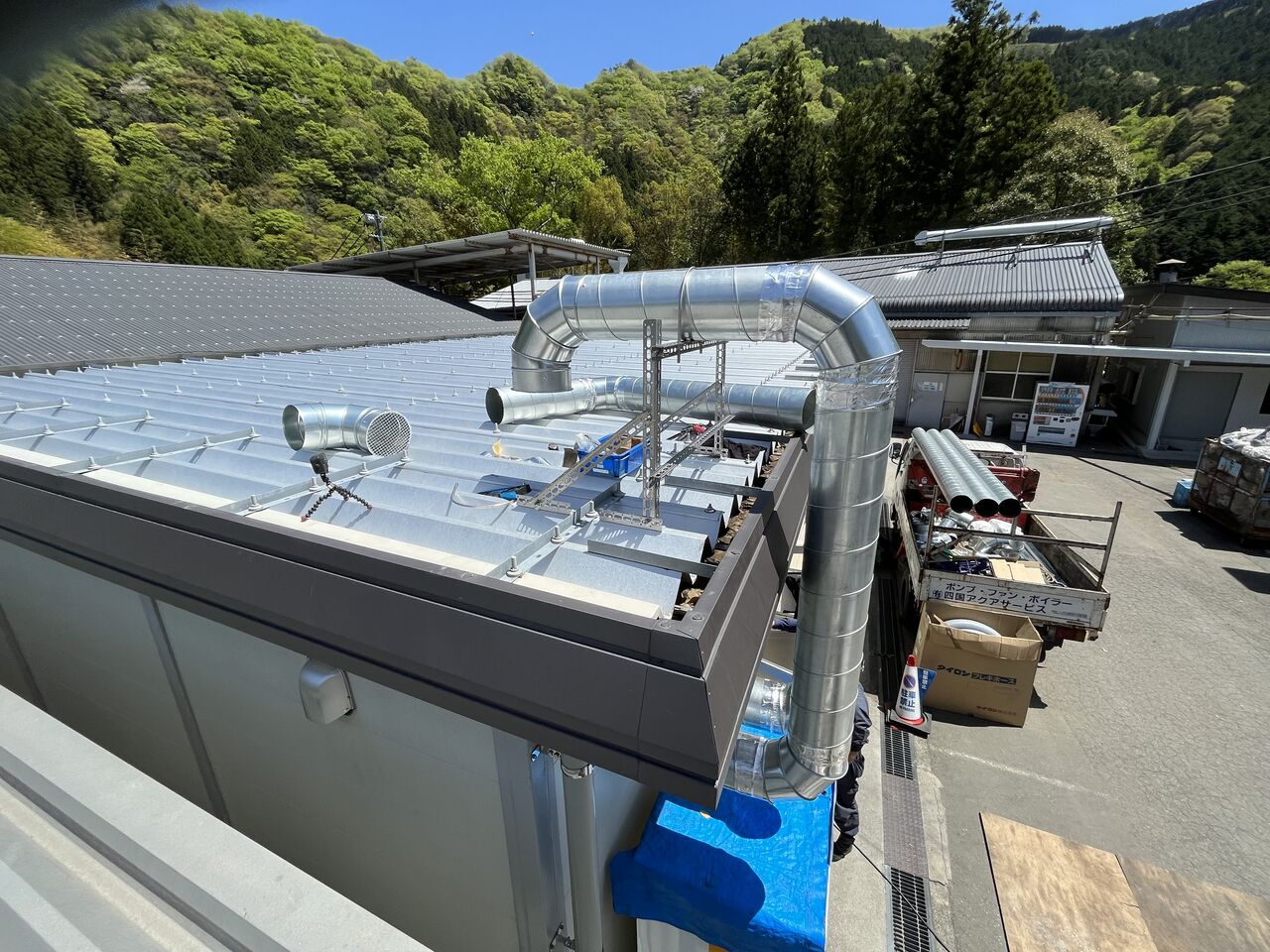

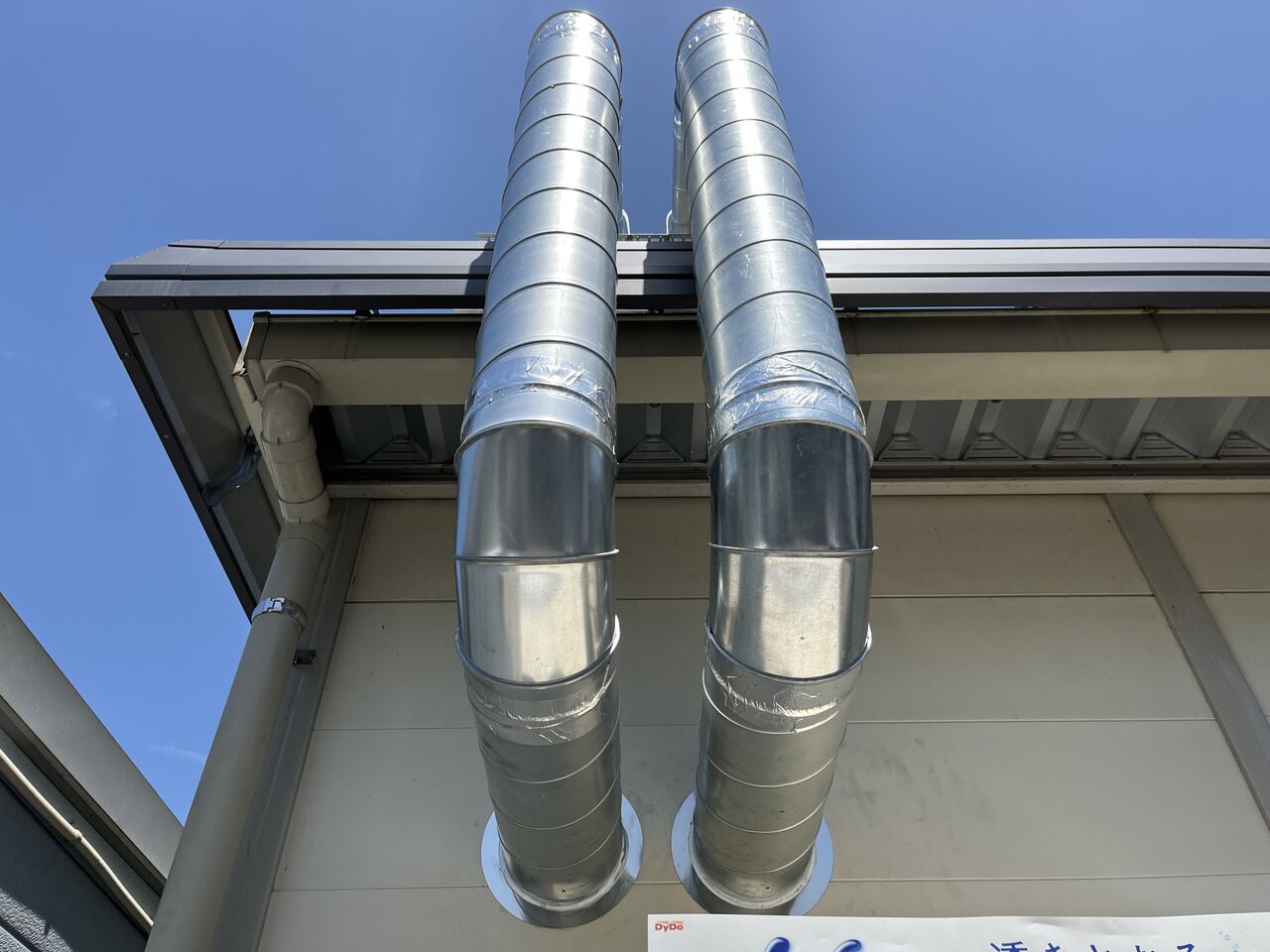

屋内と並行して屋外のダクトも施工します｡

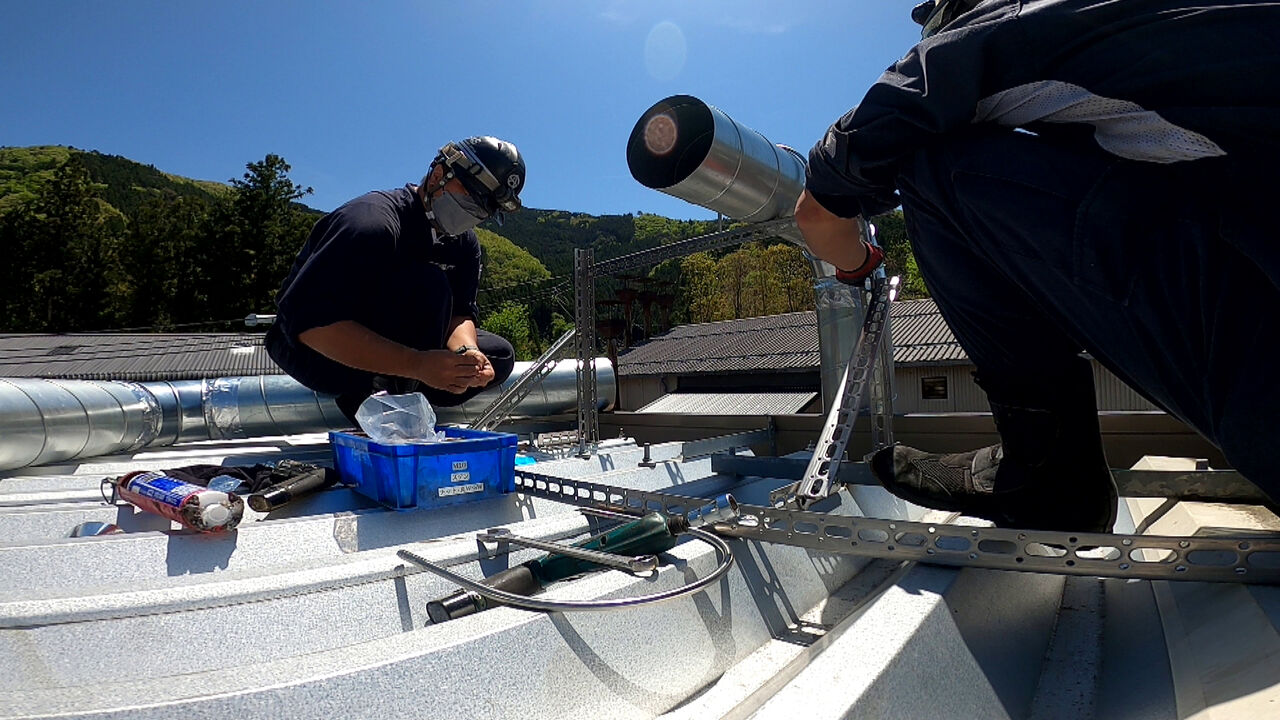

屋内外共にダクトを施工した後は、貫通ヶ所の雨仕舞や、ダクト接続箇所全てのコーキング施工を行い工事完了となります｡

全箇所コーキングに関しては、ダクトの結露、雨水の侵入等により水漏れが発生してしまうので、しっかりと行います｡

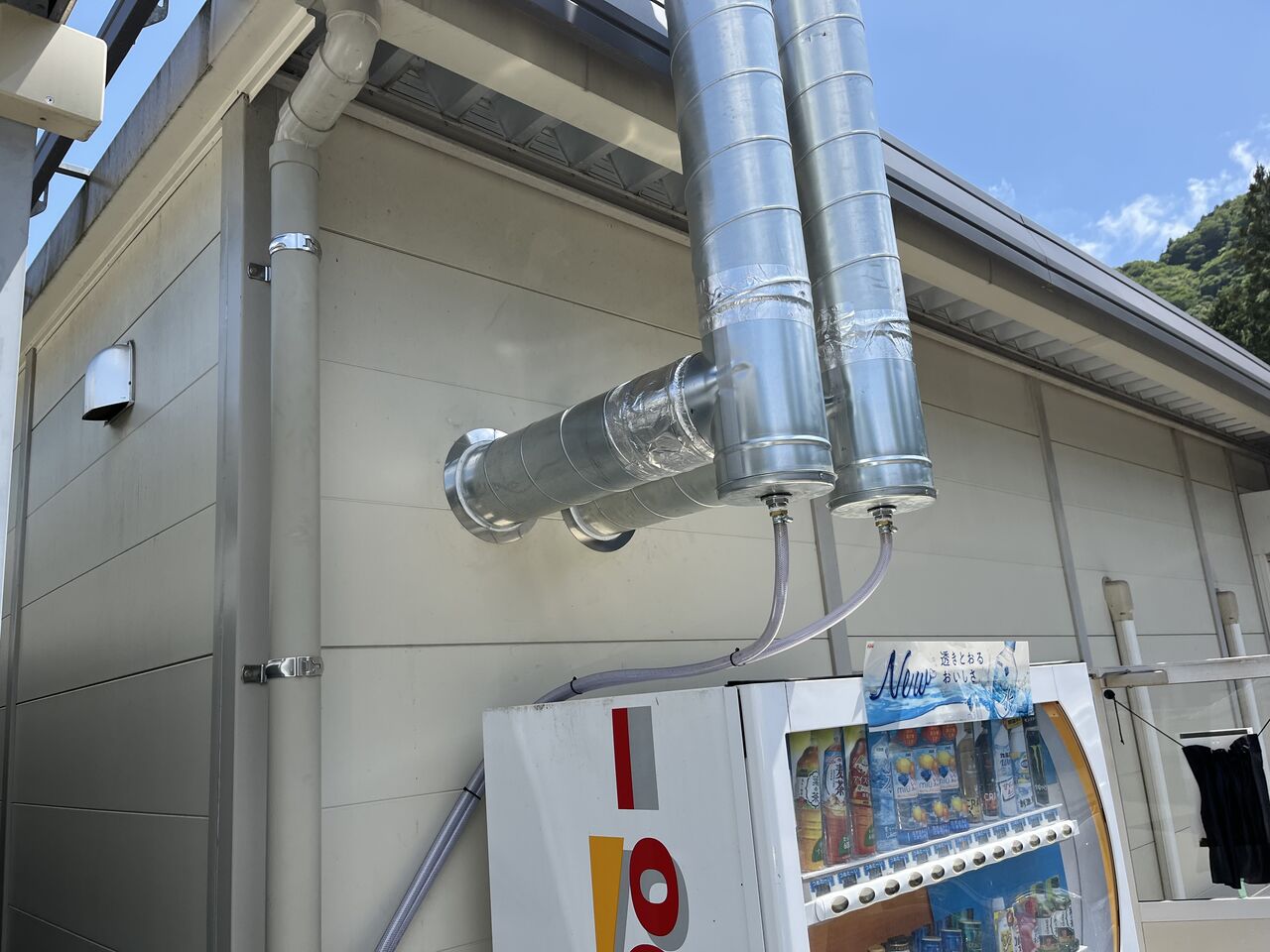

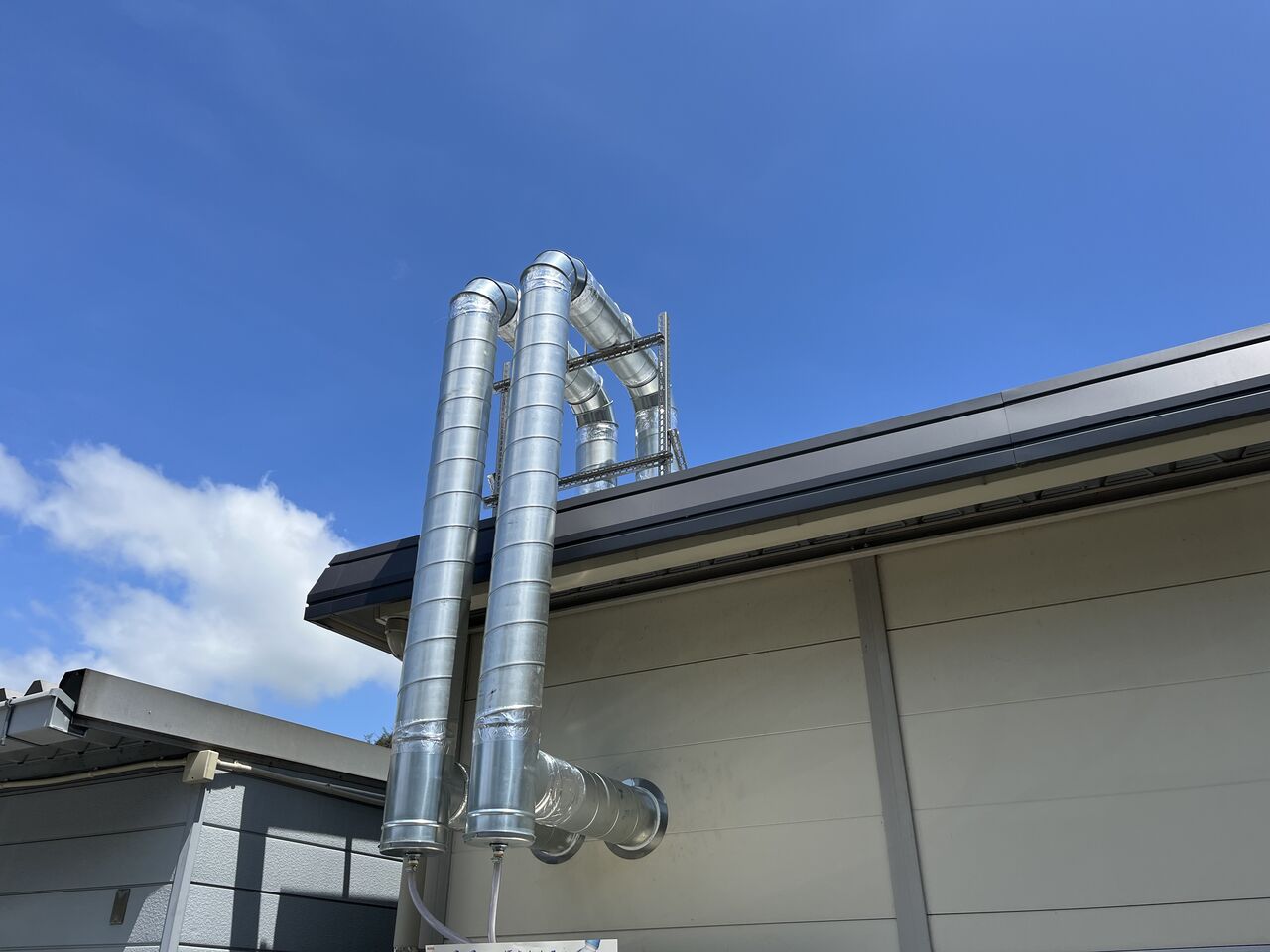

後日、結露がひどくダクト内に水が溜まってしまうとの事だったので、屋外Ｌ部をＴに変更し、ドレン排出を制作致しました。

又、雨水の侵入を防ぐ事を考え、立ち上がりと折り返しを延長致しました｡
