今回はPSO2をプレイするために最新コントローラー、Xbox One コントローラーにボタンを増設してみました。
こんにちはフレイヤ
こんにちはフレイヤです。

去年のコントローラー改造の検証記事から11ヵ月もたってしまってもう忘れてしまった人もいるかもしれませんがやっと制作に着手することができました。


前回はXbox360コントローラーにボタンを増設する改造を施しPSO2をプレイしやすくしていましたが
今回は新たにXbox One S ワイヤレス コントローラーにボタンを増設してみました。

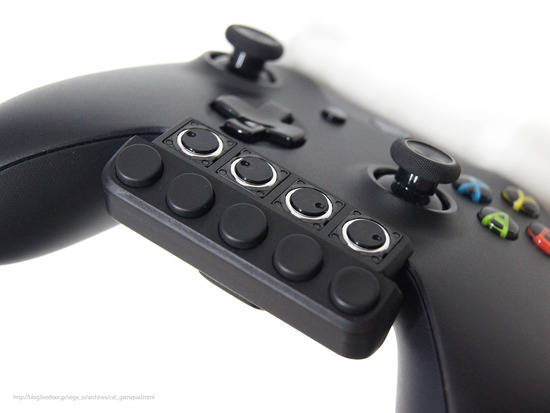

1907_c002

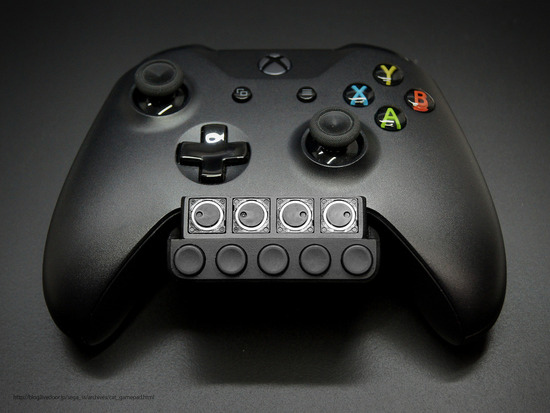

上段4個のタクトスイッチが武器切り替え用、
下段5個のプッシュスイッチがPA用での使用を想定しています。
プッシュスイッチはボタンにストロークがあるたPAのチャージに向いています。

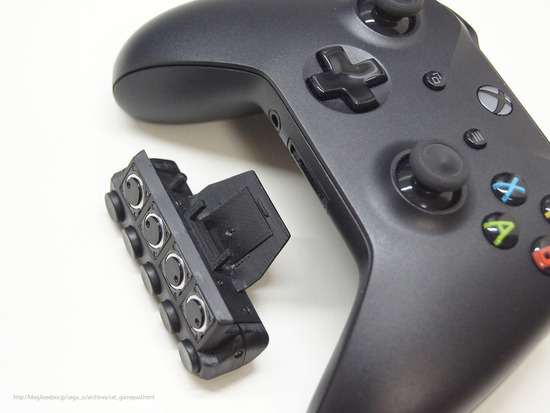

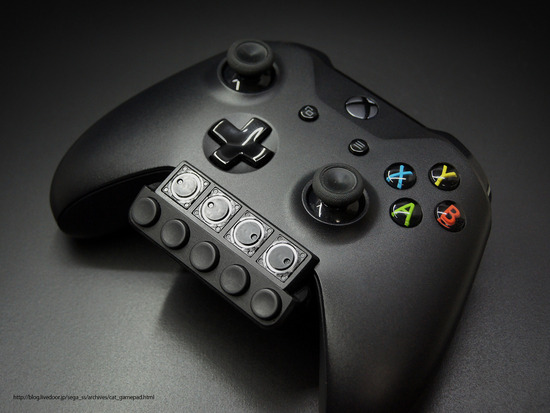

1907_c021
前回の改造コントローラーと違い今回のは脱着式です。
コントローラー本体は無改造です。
つまり今回のボタン増設は正確にいうとコントローラー改造ではなく外付けボタン拡張ユニットの制作ということになります。


1907_c024
ボタン数はもっと増やすこともできましたが、
このボタンは親指で押すことになるのである程度の大きさボタン間隔が必要になります。
そうなるとこれくらいの数が使いやすいとおもいます。

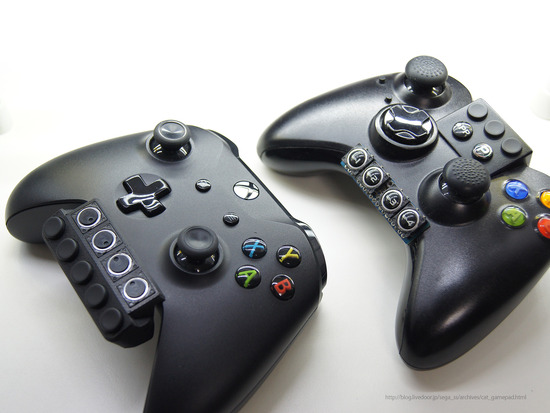

1907_c004
できるだけコンパクトにデザインしました。
xbox elite ワイヤレス コントローラー2での使用も考慮し背面のパドルを避ける設計になっています。
(実際に装着できるかはまだelite2が発売していなにのでわかりませんが)




1907_c003

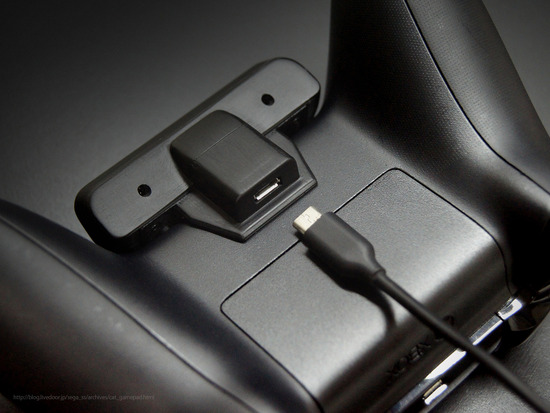

コントローラーはワイヤレスですが拡張ボタンユニットはmicro USB接続の有線になります。
つぎのステップはこれをワイヤレス化するのが目標ですね。


作り方



1907_c015

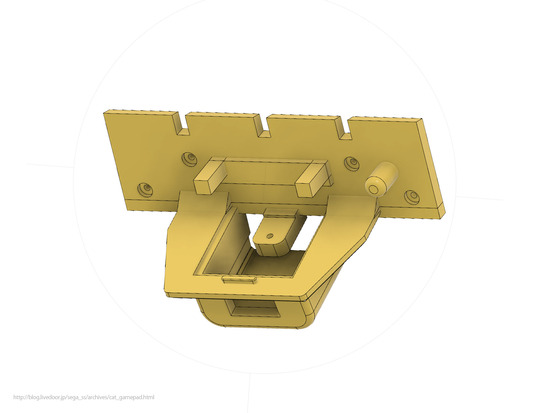

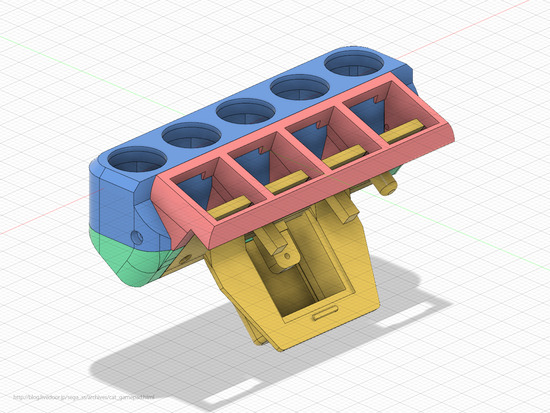

以前から試してみたかったのですが今回は設計をCADで制作を3Dプリンターで行いました。
大まかに4パーツから構成されています。

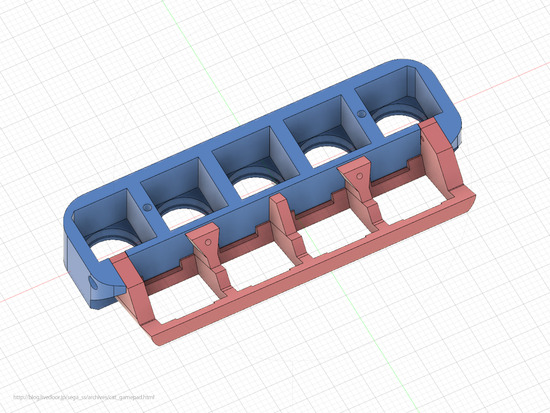

1907_c016
何回も出力してはコントローラーに取付け、ボタンの位置、デザイン等を修正しています。

1907_c017
内部ボタン1個づつ接着なしではまるようになっており、ボタンが破損しても壊れたボタンのみすぐ交換可能です。

1907_c018

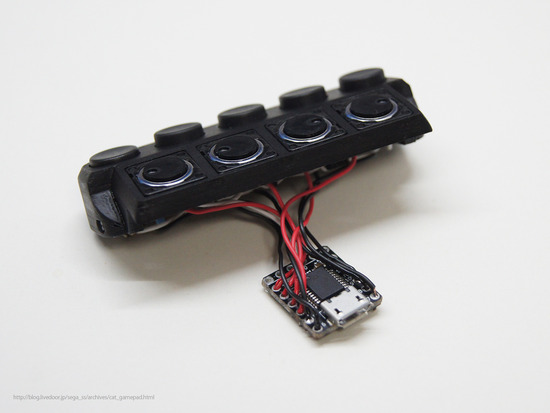

ここに前回同様ボタン拡張に使用するREVIVE USBが収まります。



69209f552afd6cf0d256302625368929-1
ボタンの増設は前回に引き続きREVIVE USBを使用していますが
今回販売元であるビット・トレード・ワン様より新型の REVIVE USB MICROをご提供いただきました。

1907_c014

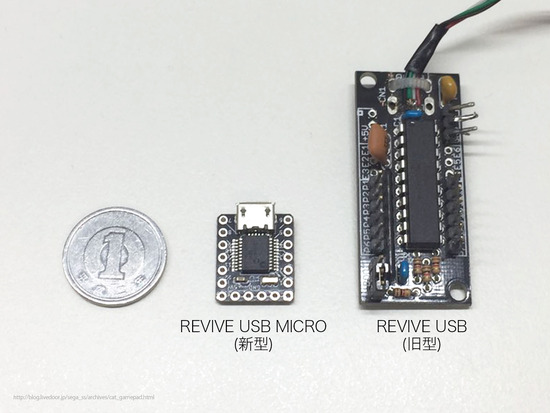

新型のREVIVE USB MICROは旧型に比べ圧倒的に小さくなりました。
フットプリント小さくなったことはもちろんですが圧倒的に薄くなった点も見逃せません。
しかも組み立て済み。(*゚▽゚)ノ
この新型モジュールがなかったらこの拡張ボタンユニットは制作に踏み切らなかったとおもいます。


1907_c006

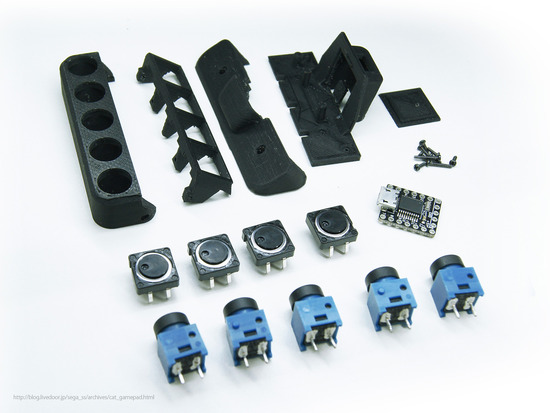

外装を出力し今回のおもな材料をそろえるとこんな感じです。
REVIVE USB MICROのおかげでだいぶ簡単にオリジナルUSBキーボード(ボタン)が制作できます。

1907_c007

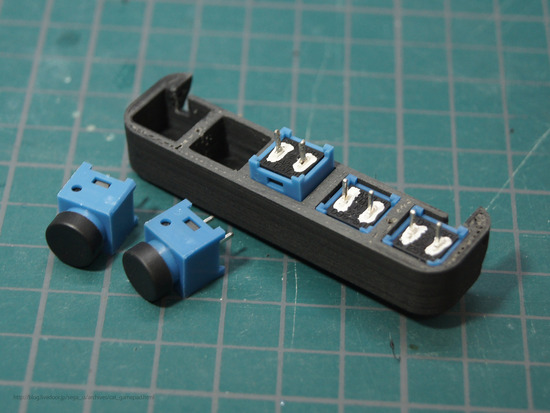

まずは3Dプリンターで制作した外装にボタンをはめていきます。

1907_c008
ボタンの寸法をきっちりはかって設計したので隙間が一切なくはまりぐらつくこともありません。

1907_c009
プッシュボタンも同様にはめていきます。
こちらも接着はしないでも固定されるようになっていますので万が一ボタンがおかしくなってもそのボタンだけ容易に交換可能です。

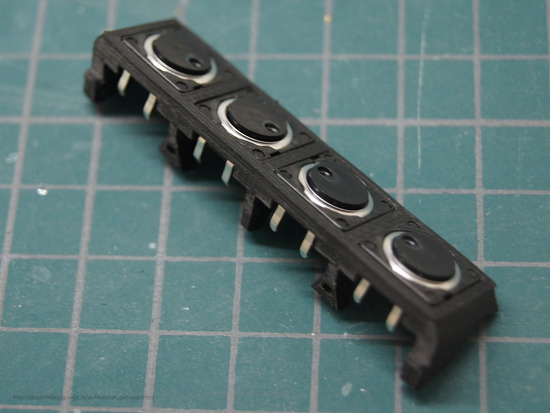

1907_c010

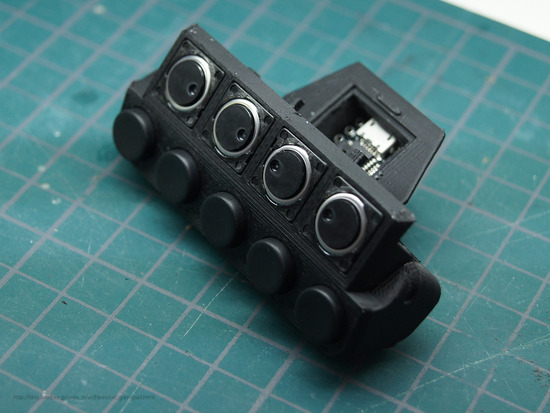

タクトボタンパーツとプッシュボタンパーツをサイドからねじで固定。

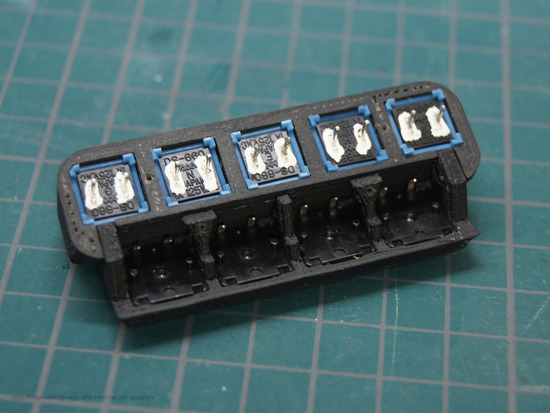

1907_c012

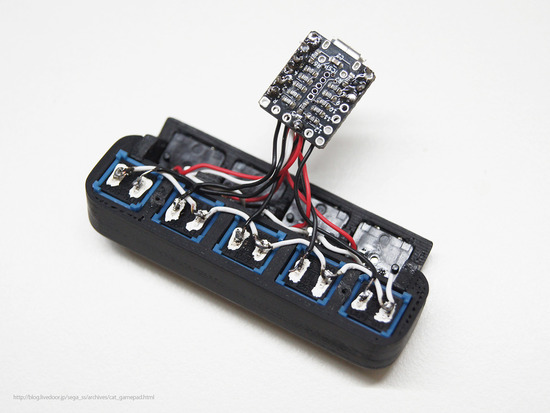

そしてREVIVE USB MICROと結線していきます。
はんだが外装に当たって溶けないように慎重にφ(。_。*)ジュ

1907_c013
表から見るとこんな感じです。

1907_c011
そして下部外装を組んで完成です。

1907_c023
白いコントローラーには白バージョンが違和感なくてボタンも見やすくいいかもしれませんね。
奥はボタンを取り付けないで外装だけで組んだものです。

1907_c026

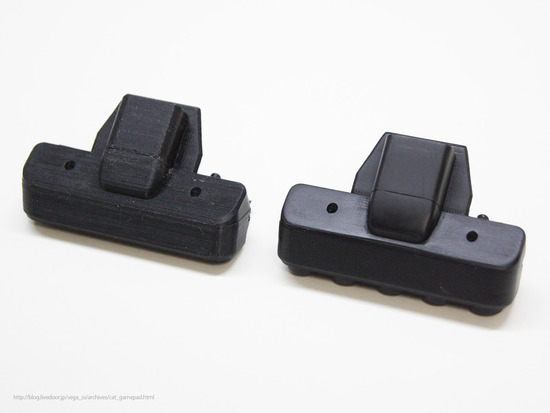

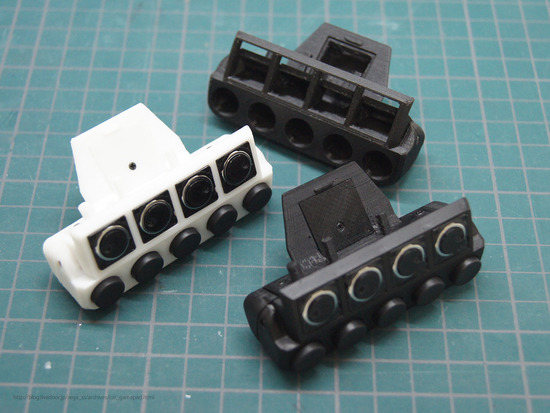

話は前後しますが今回はFDM方式(熱溶解積層方式)のプリンターを使用しましたので作品には積層の段差ができてしまいます。(左)

なので撮影し使用したものはABS樹脂で出力しやすりを軽くかけ積層跡をざっくりけしたあとブラックサーフェンサーを吹きました。艶消しで梨地処理されたコントローラーに違和感なく馴染みます。(右)

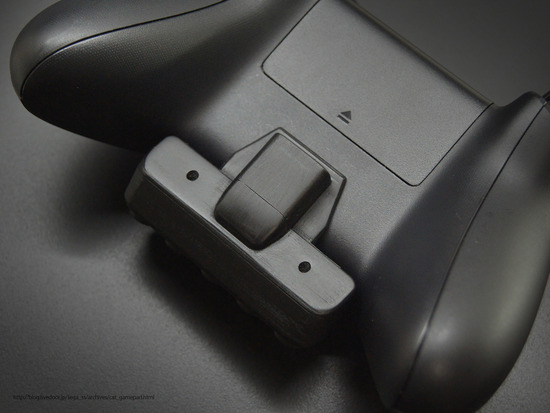

1907_c021
固定方法は純正チャットパッドなどと同じ方式ではまっています。
最初はチャットパッドのような接続コネクタはないのでぐらついてすぐ取れてしまうかとおもいましたが、実際つくってみると「カチッ」とはまりまったくぐらつかず、引っ張るとちゃんと外れます。
これは3Dプリンターの精度のなせる業だとおもいます。




もうすこし続くよ


1907_c025
今まで使用してきた360コントローラーの改造ノウハウをちゃんとフィードバックできました。

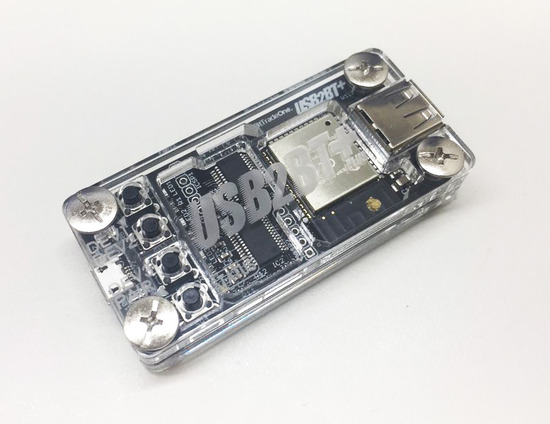

USB2BT_02
次回はこれを使用してワイヤレス化してみます。
それではまたー
