2008年10月26日

Openfilerでファイルサーバを立てる

VMwareの中にWindowsで使えるファイルサーバを立てる。
FreeNASでも出来るが、スナップショットが使いたかったのでOpenfiler。

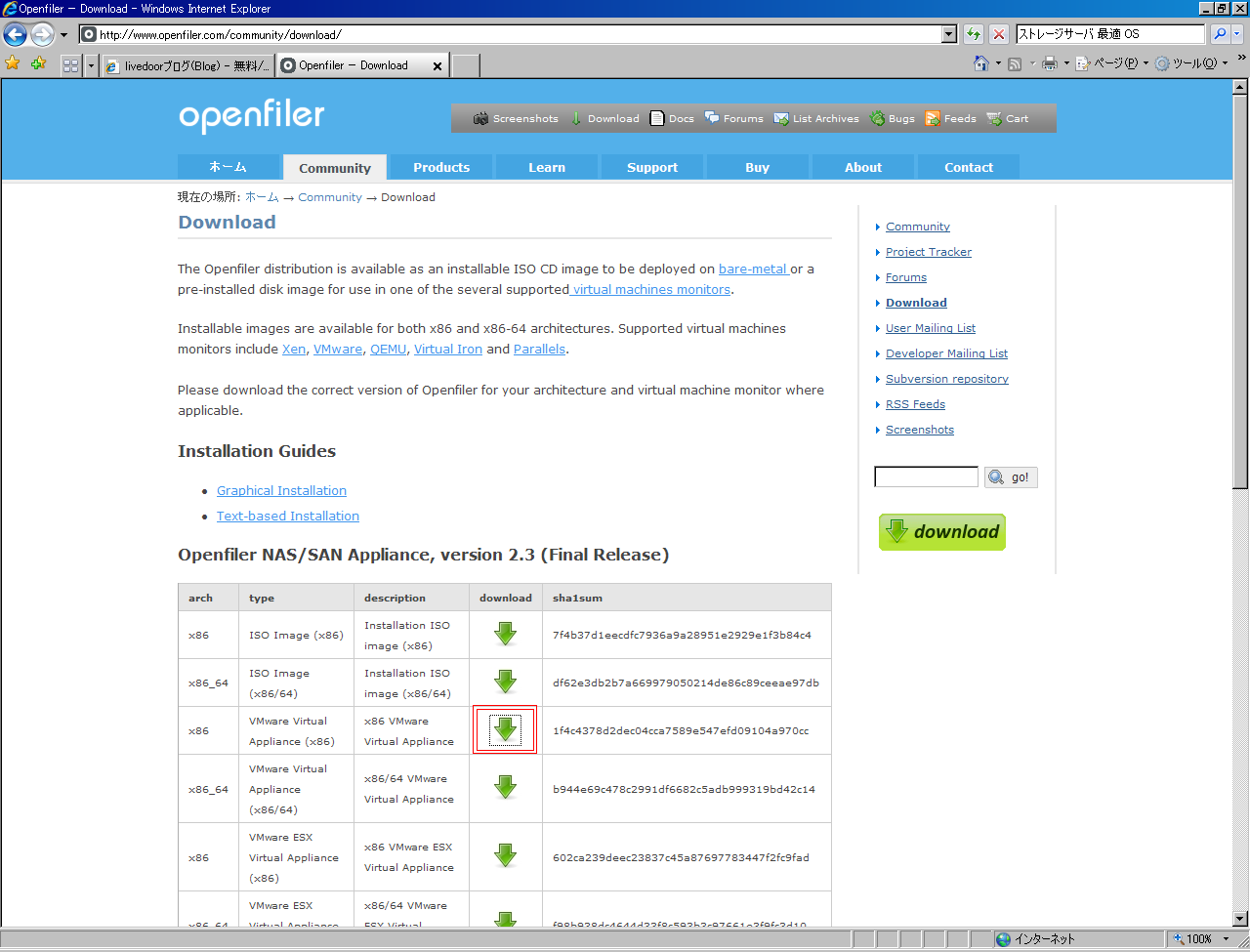

  1. openfilerのVMイメージを落とす。
    http://www.openfiler.com/community/download/








  2. VMを起動するとコンソールにURLが表示されるのでブラウザでアクセスする。
    初期設定ではDHCPになっているので、固定にする場合は
    /etc/sysconfig/network-scripts/ifcfg-eth0
    を編集して再起動する。

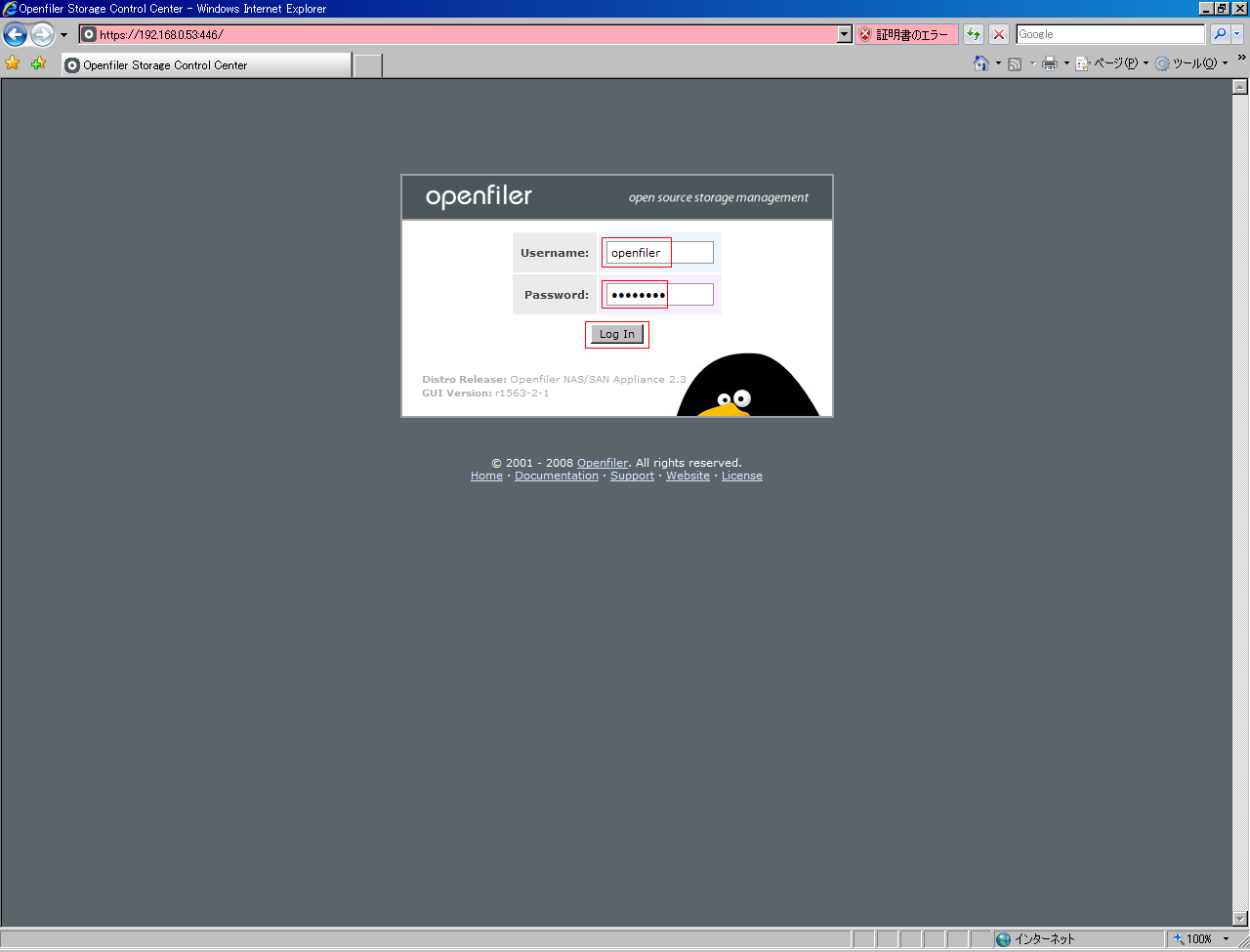

  3. ログイン画面。Usernameは「openfiler」、Passwordは「password」を入力する。

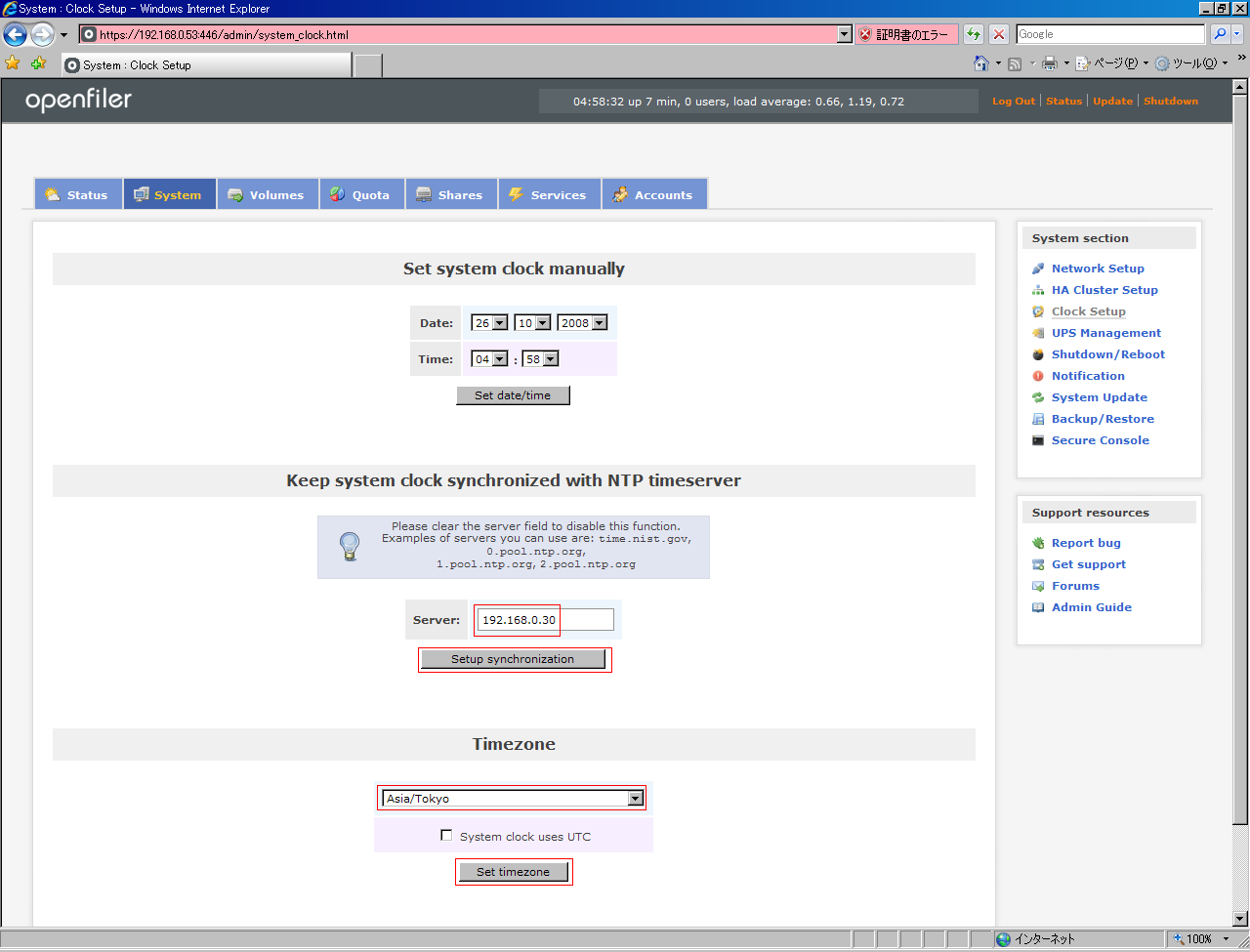

  4. 時刻設定。System sectionのClock Setupで、ServerとTimezone「Asia/Tokyo」を設定する。

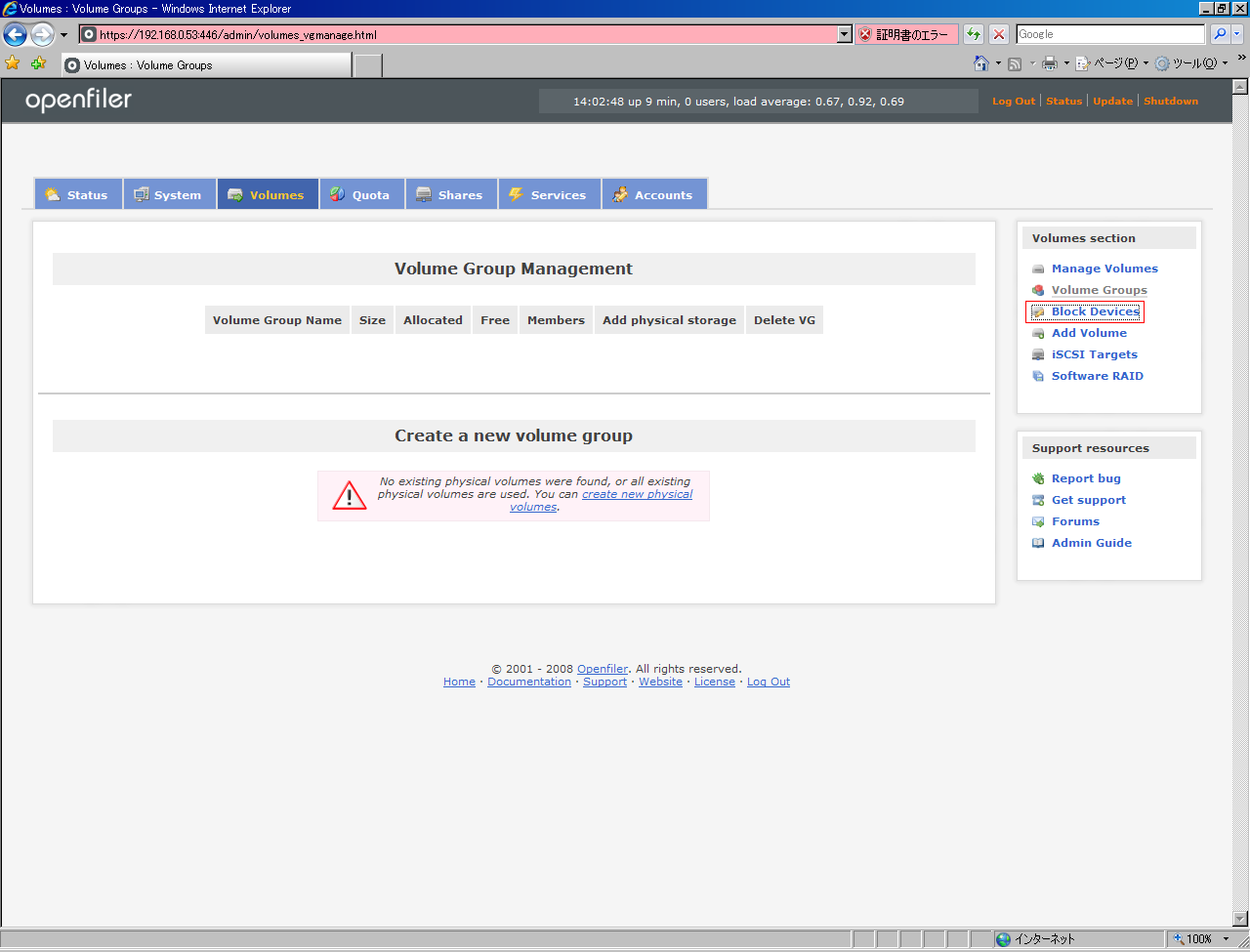

  5. HDDのパーティション設定。Volumes sectionのBlock Devicesへ行く。

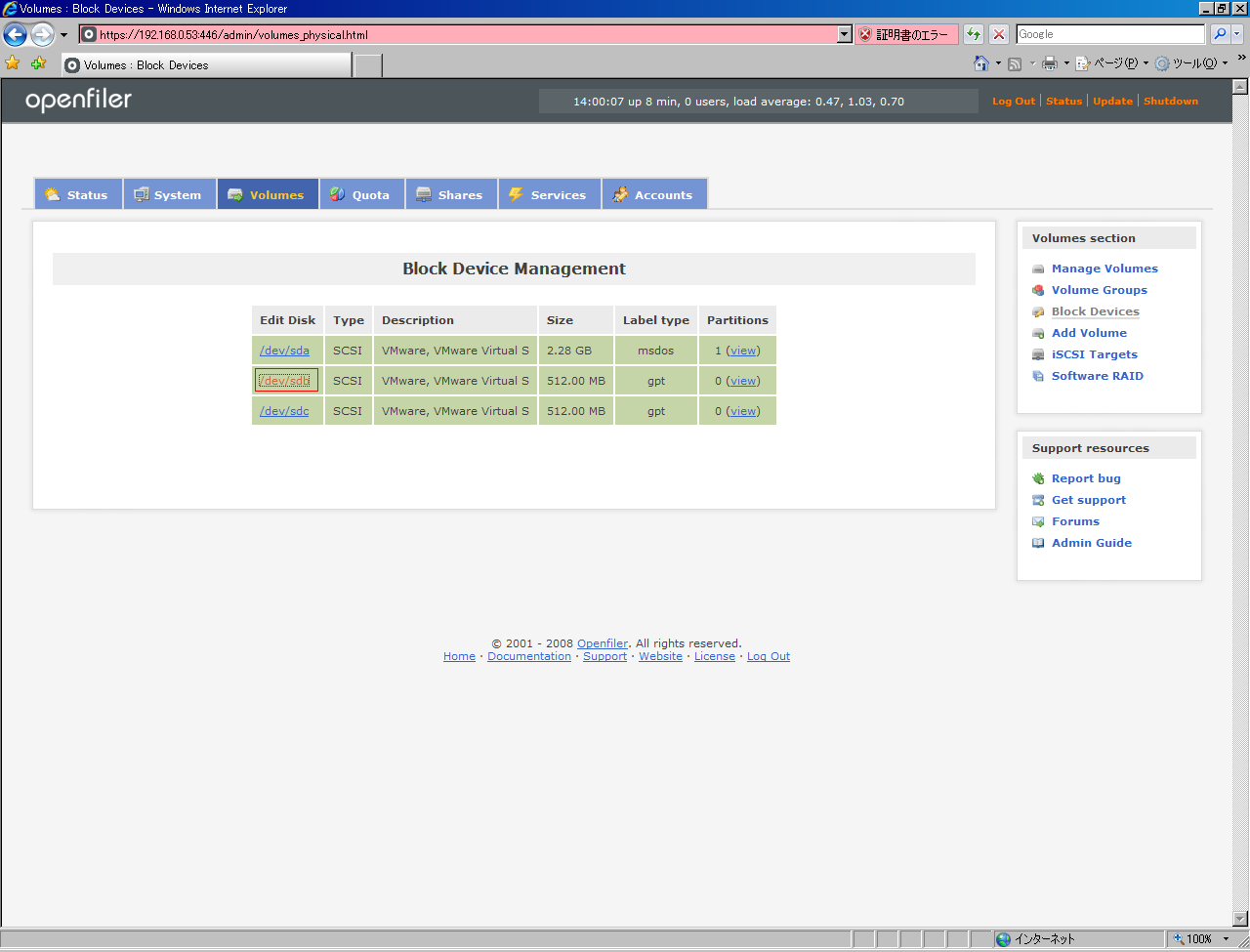

  6. 使うHDDをクリック。

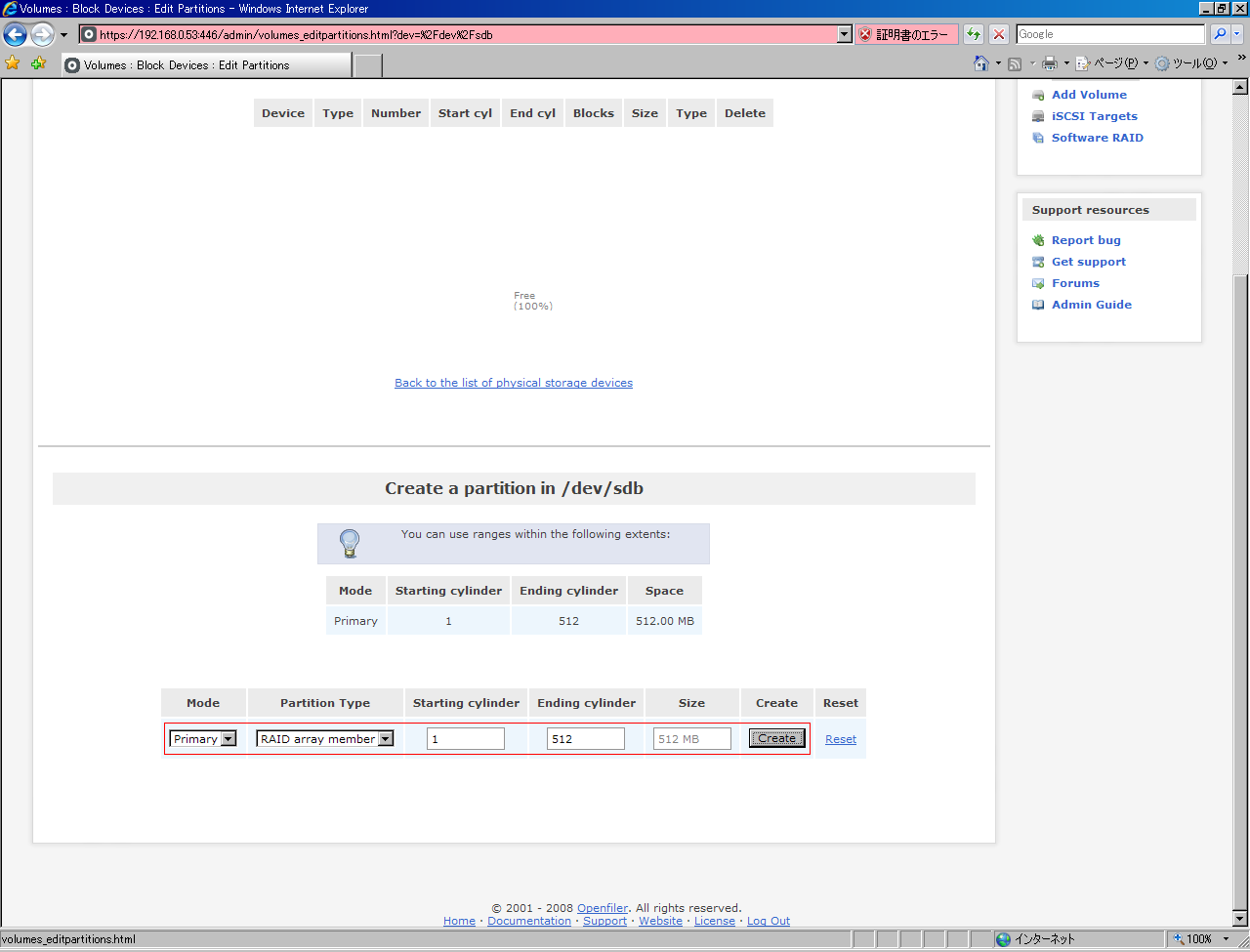

  7. パーティションを作る。(今回はRAID0にする)










  8. RAID0なので5〜7を繰り返す。

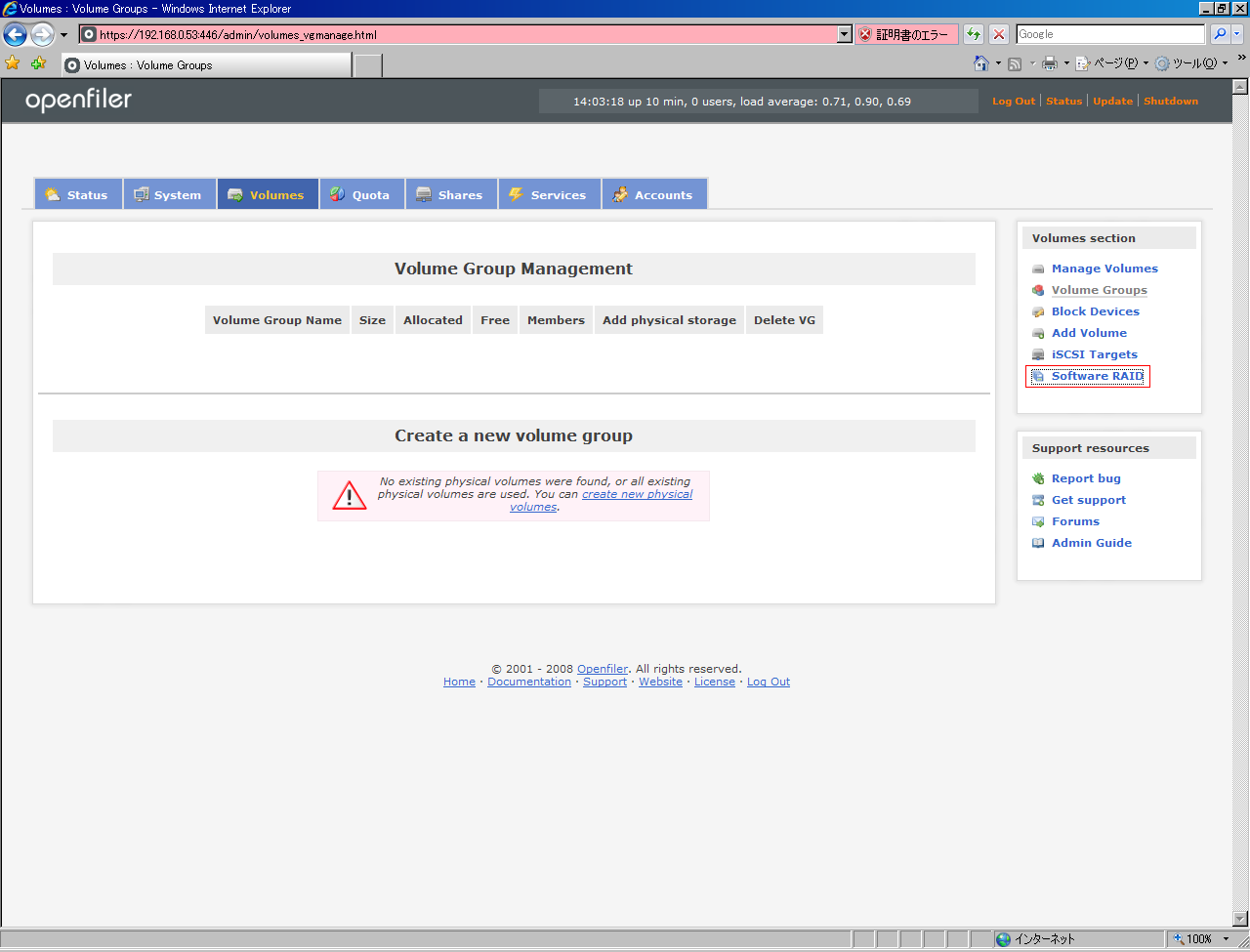

  9. RAID0設定。Volumes sectionのSoftware RAIDへ行く。

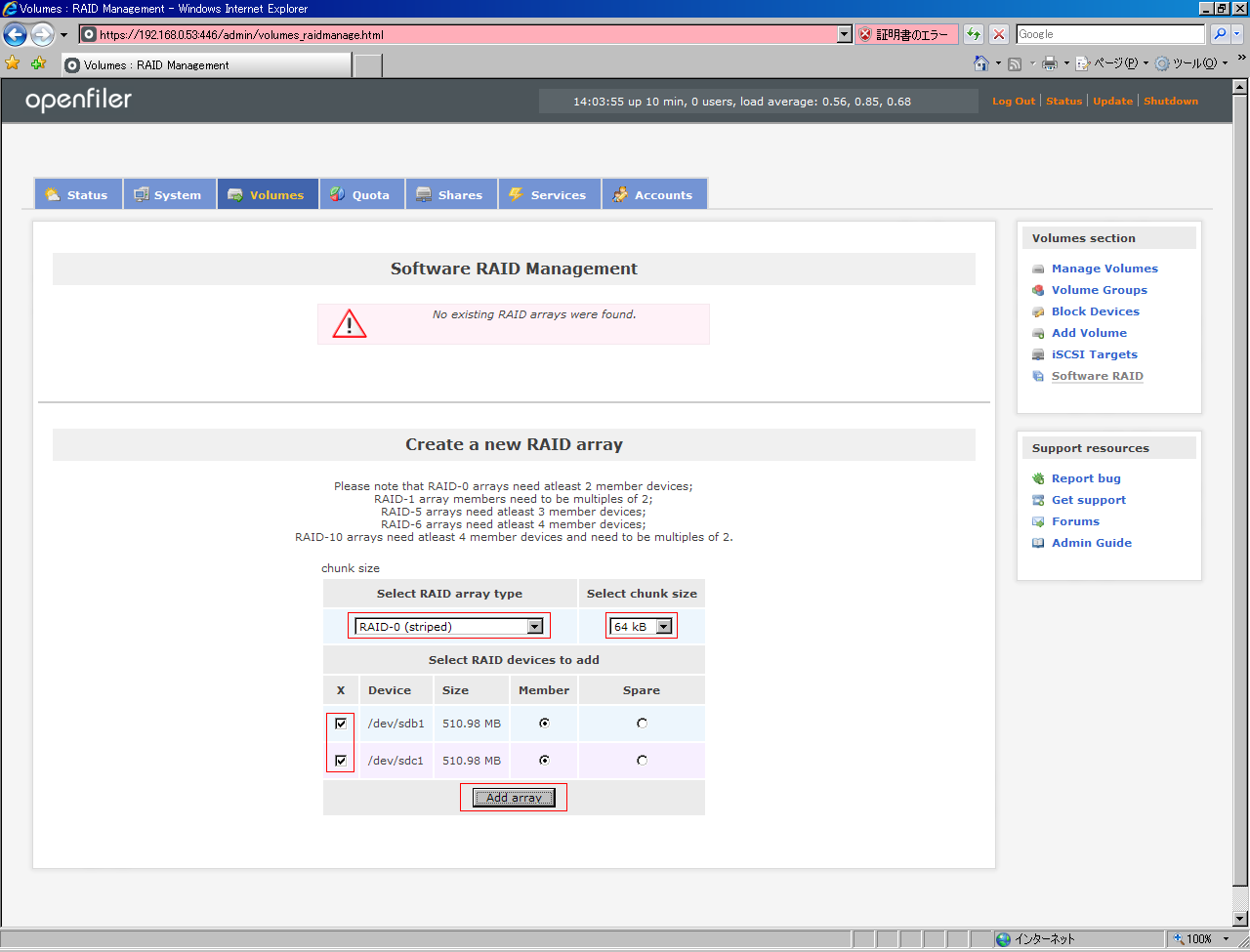

  10. RAID0を設定する。

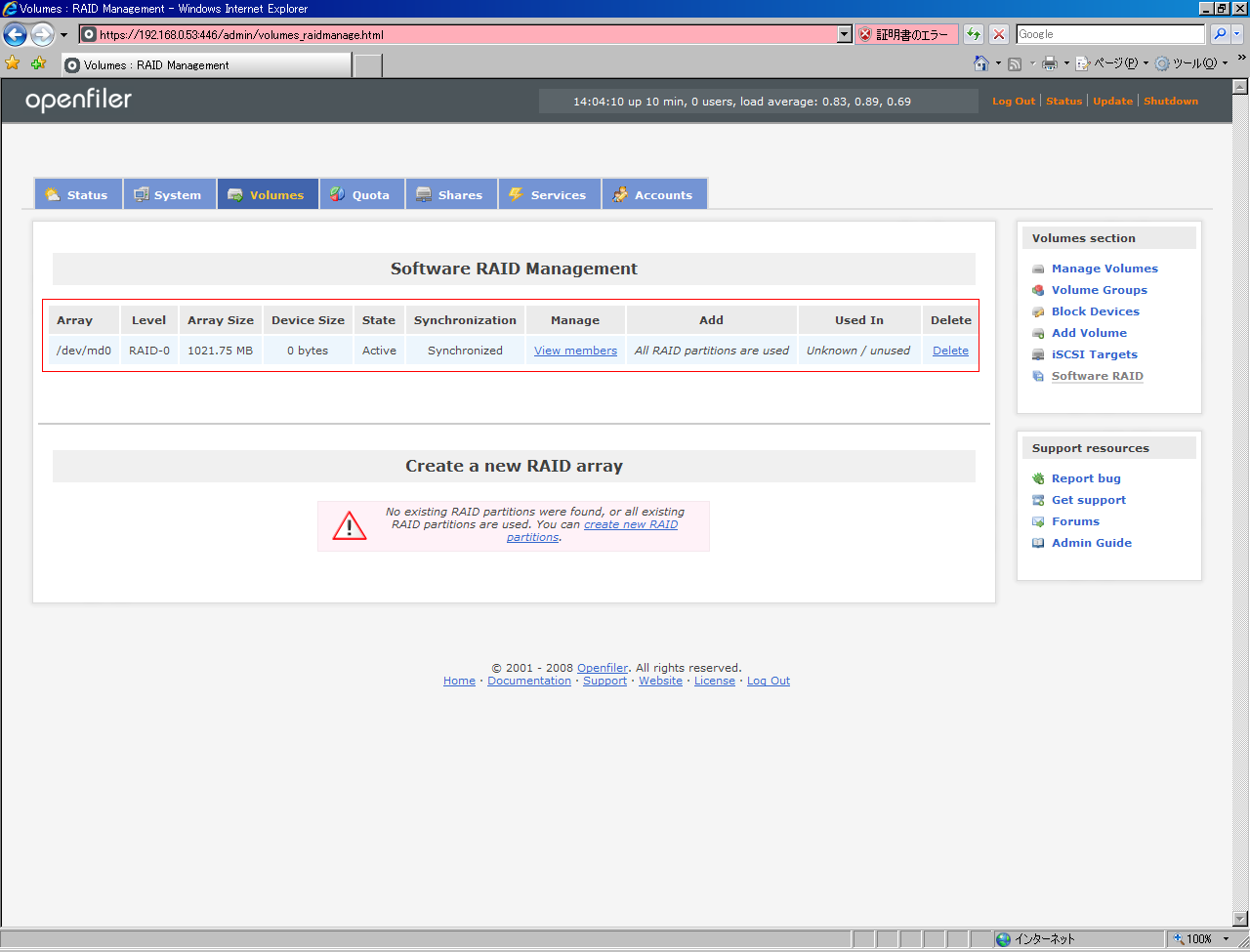

  11. 正常に作成されたことを確認する。









  12. VG作成。作成したRAIDボリュームでVGを作成する。
    Volumes sectionのVolume GroupsのCreate a new volume groupで、
    VG名、使用するPVを設定する。

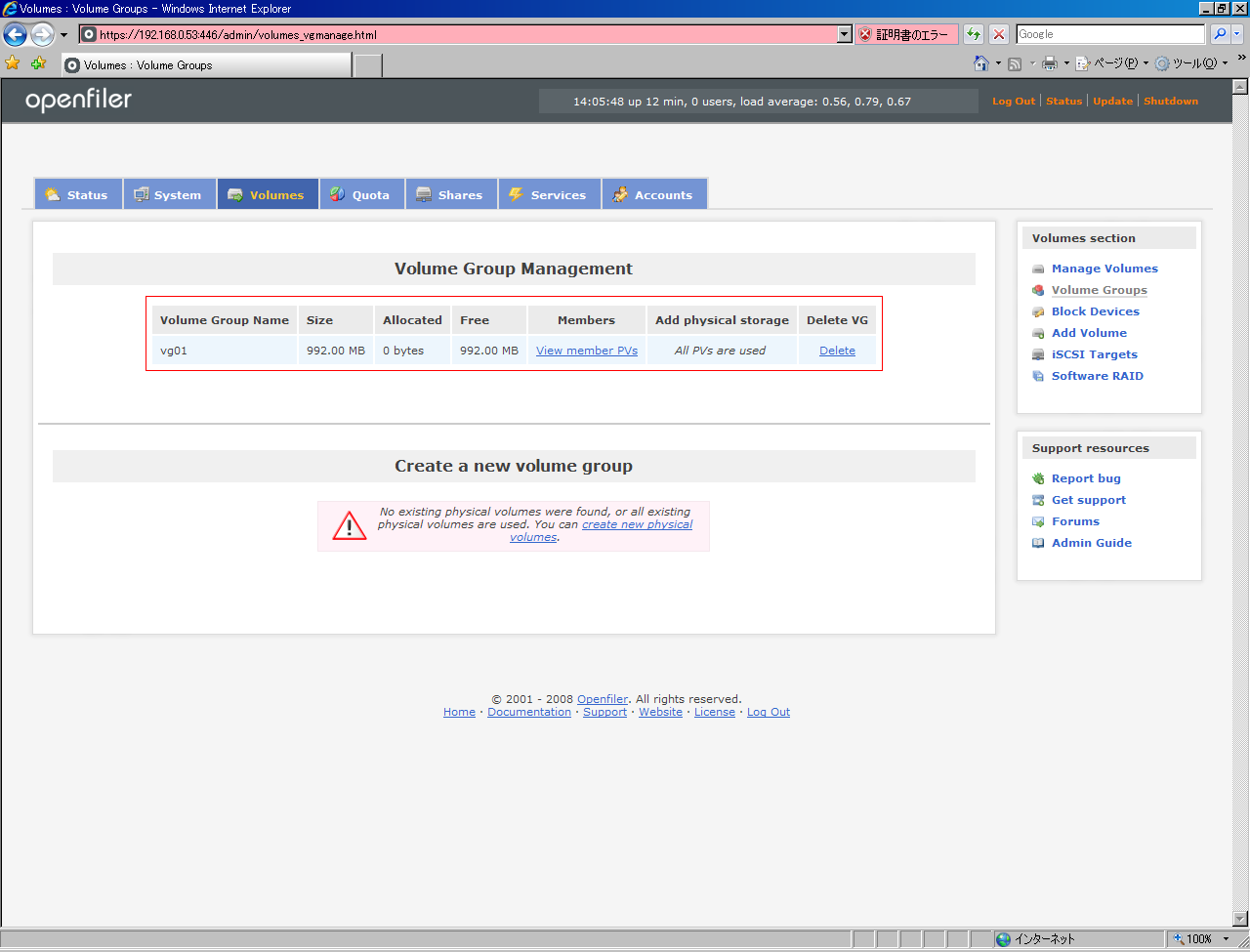

  13. 正常に作成されたことを確認する。

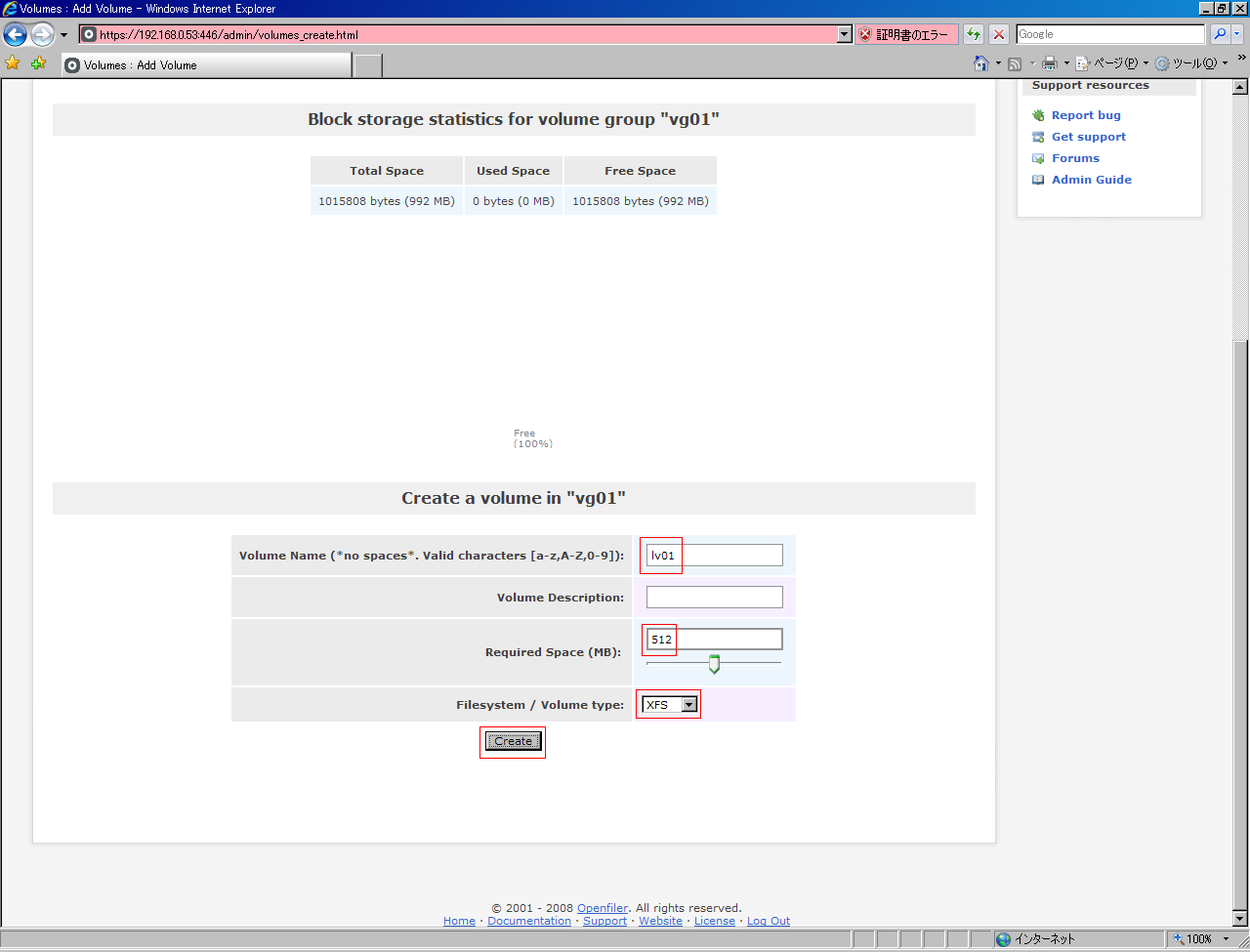

  14. LV作成。作成したVGからLVを作成する。
    Volumes sectionのAdd VolumeのCreate a volumeで、
    LV名、サイズ、ファイルシステムを設定する。

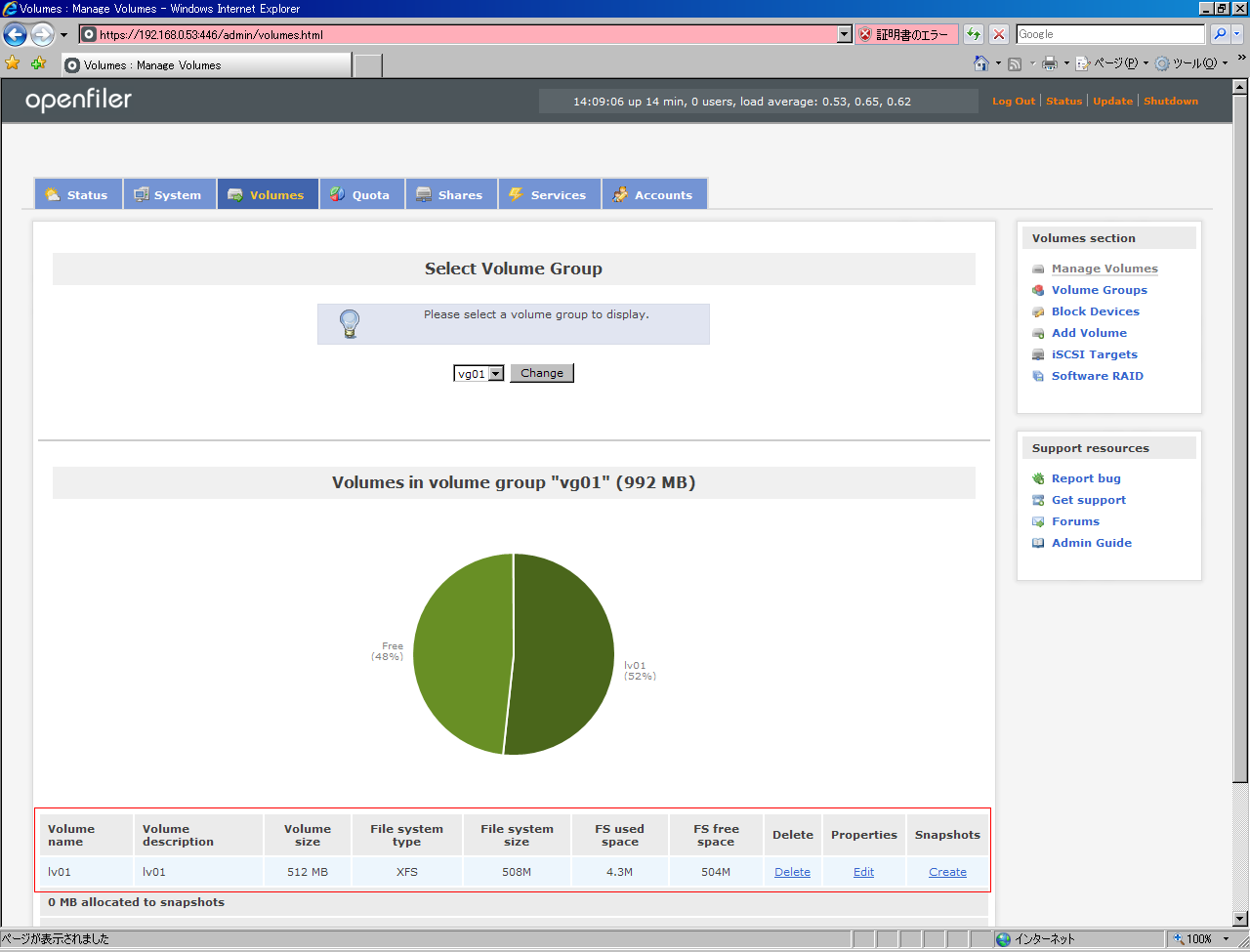

  15. 正常に作成されたことを確認する。









  16. SMBを有効にする。
    Services sectionでSMB / CIFS serverのEnableをクリックする。

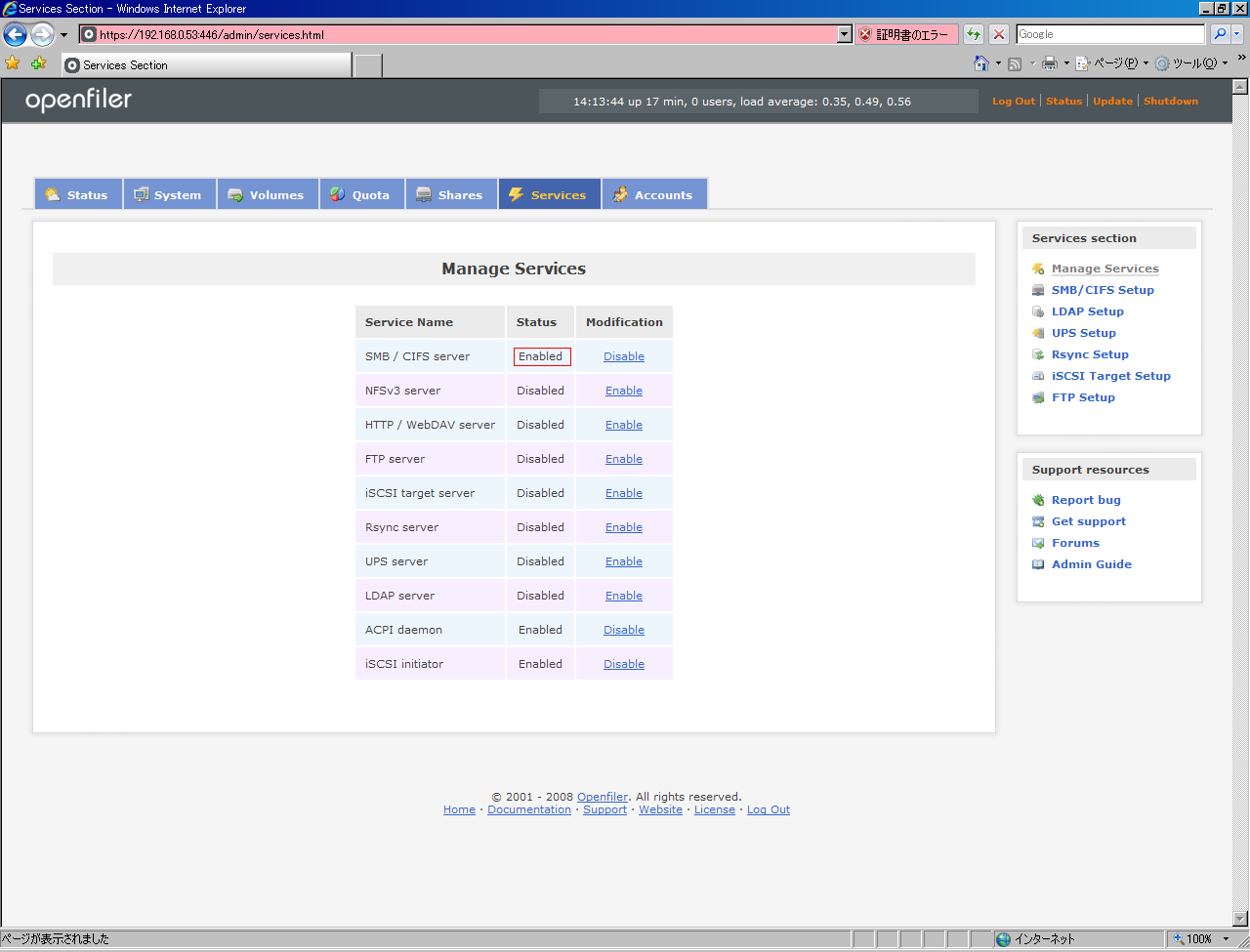

  17. StatusがEnableになったことを確認。

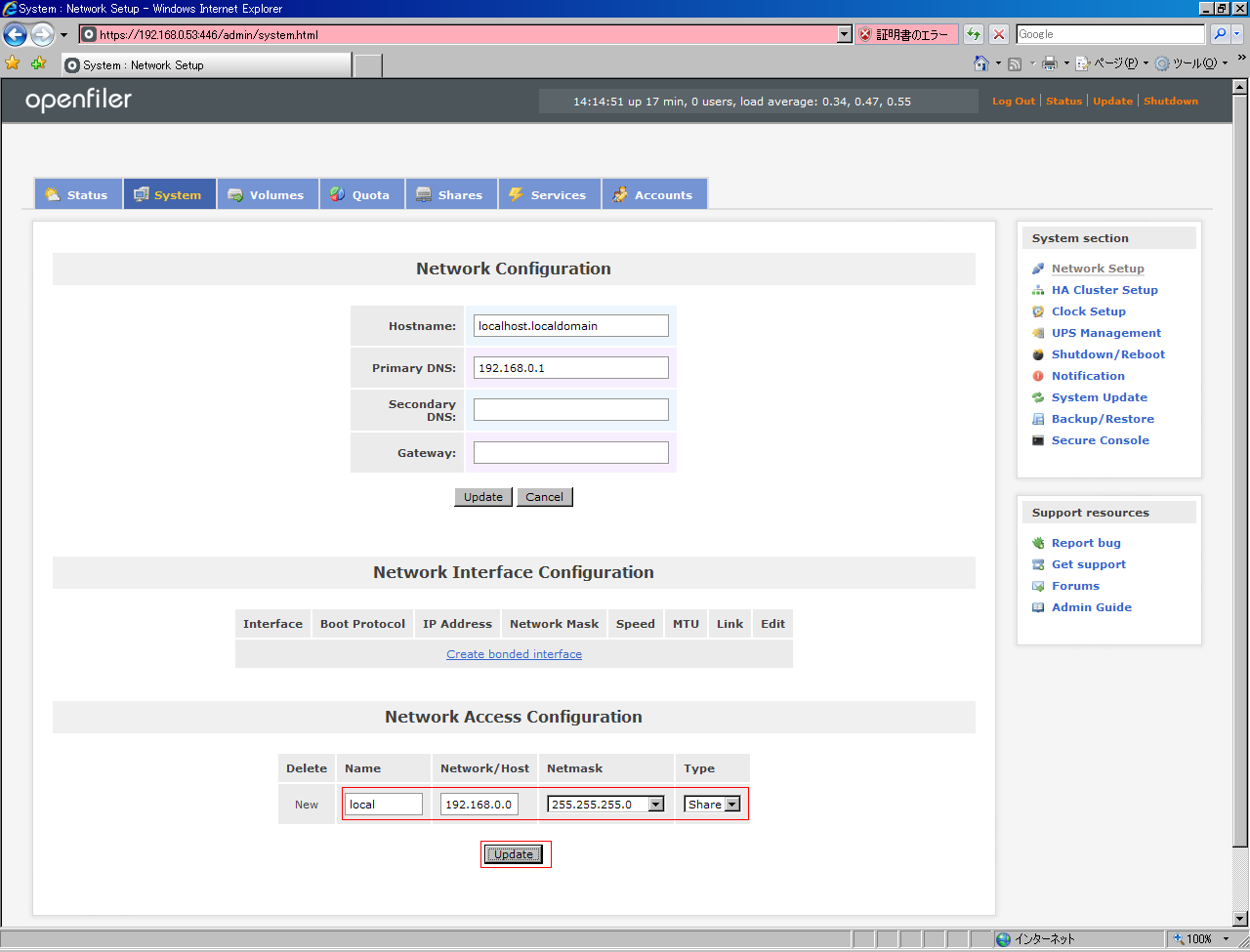

  18. アクセスグループ設定。
    それぞれの共有設定は、このグループに対して許可する/しないを設定する。
    System sectionのNetwork Access Configurationで、
    グループ名、ネットワークアドレス、ネットマスク、タイプを設定する。

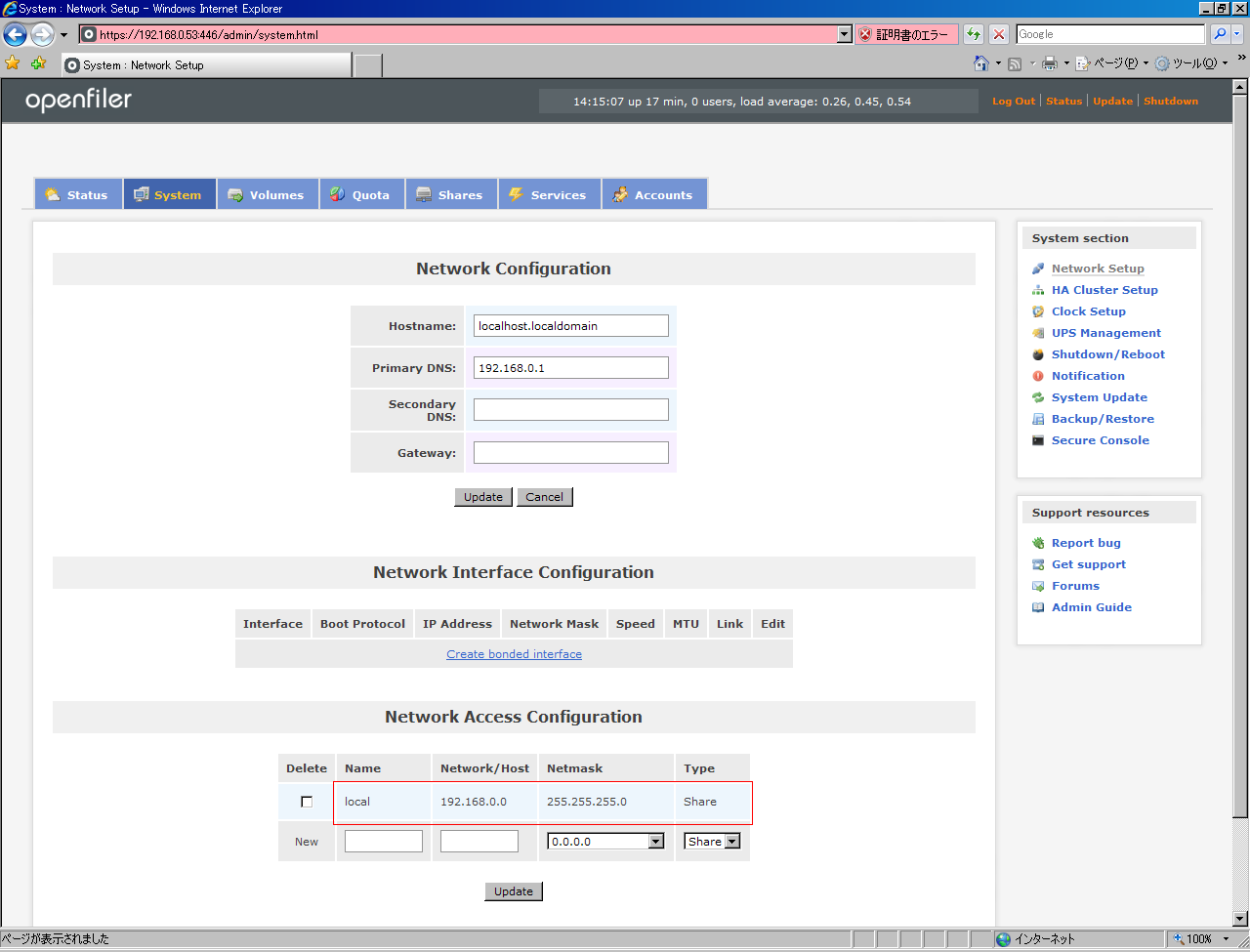

  19. 正常に設定されたことを確認する。











  20. 共有設定。

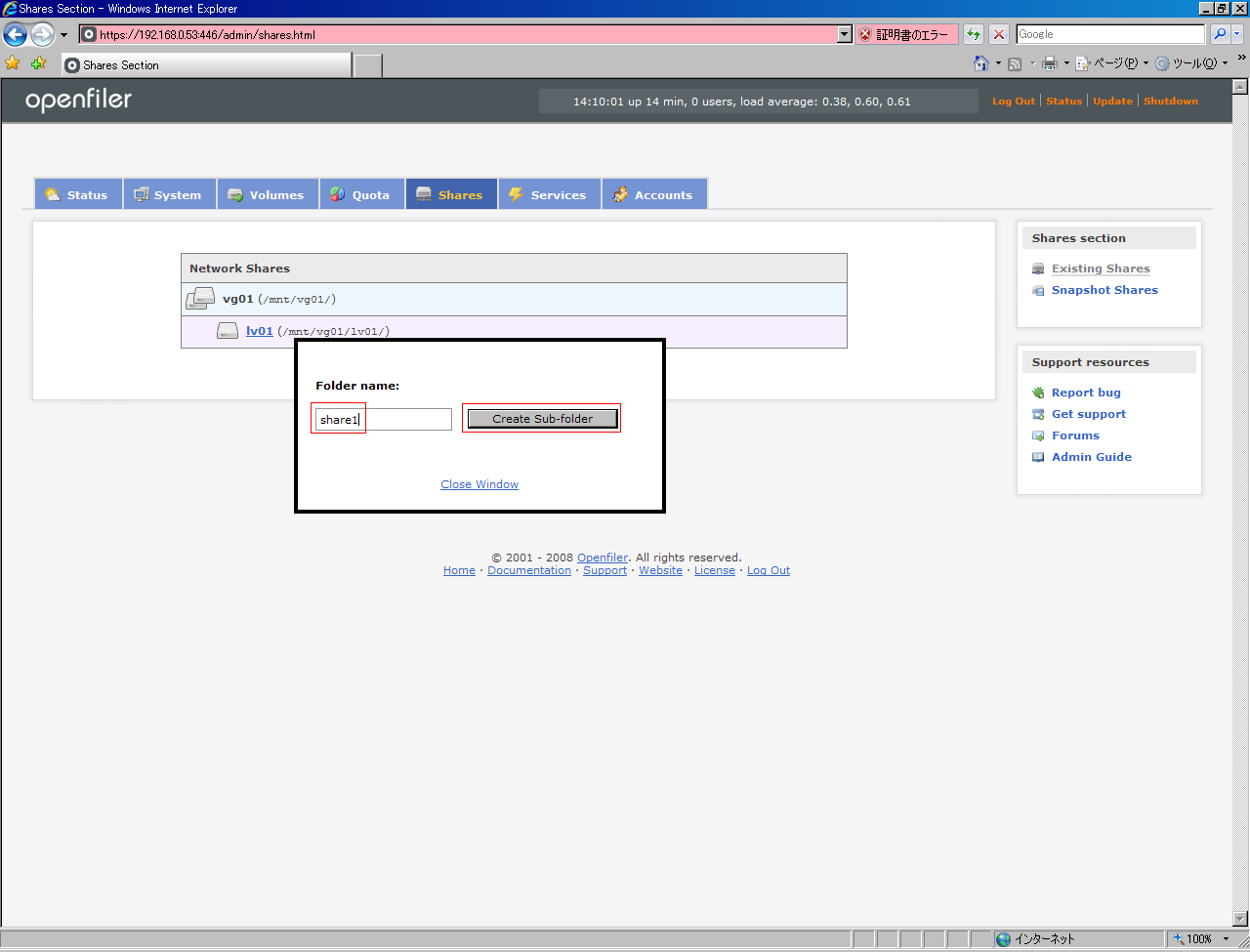

    Shares sectionで使用するLVをクリックし、共有用ディレクトリを作成する。

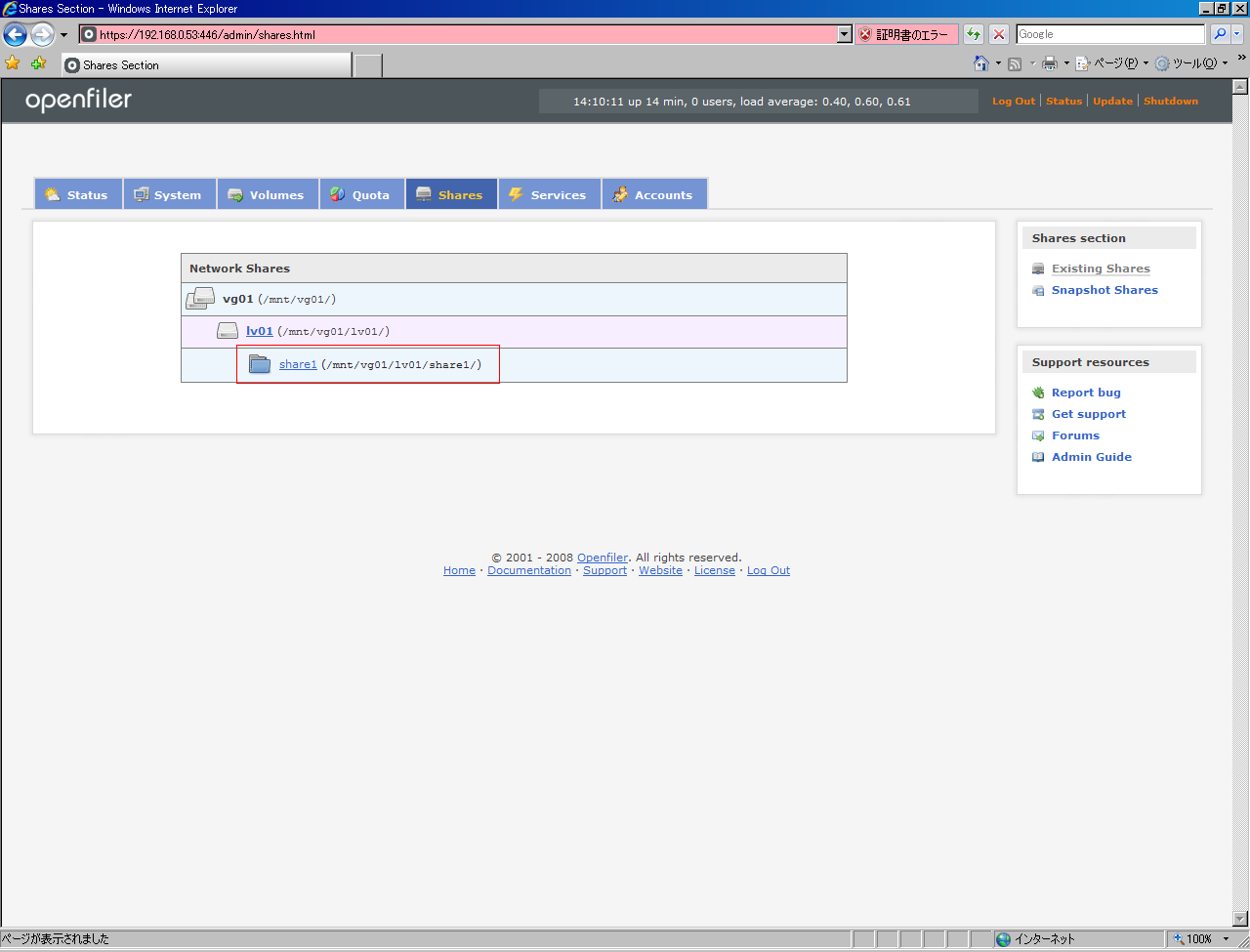

  21. ディレクトリが作成された。

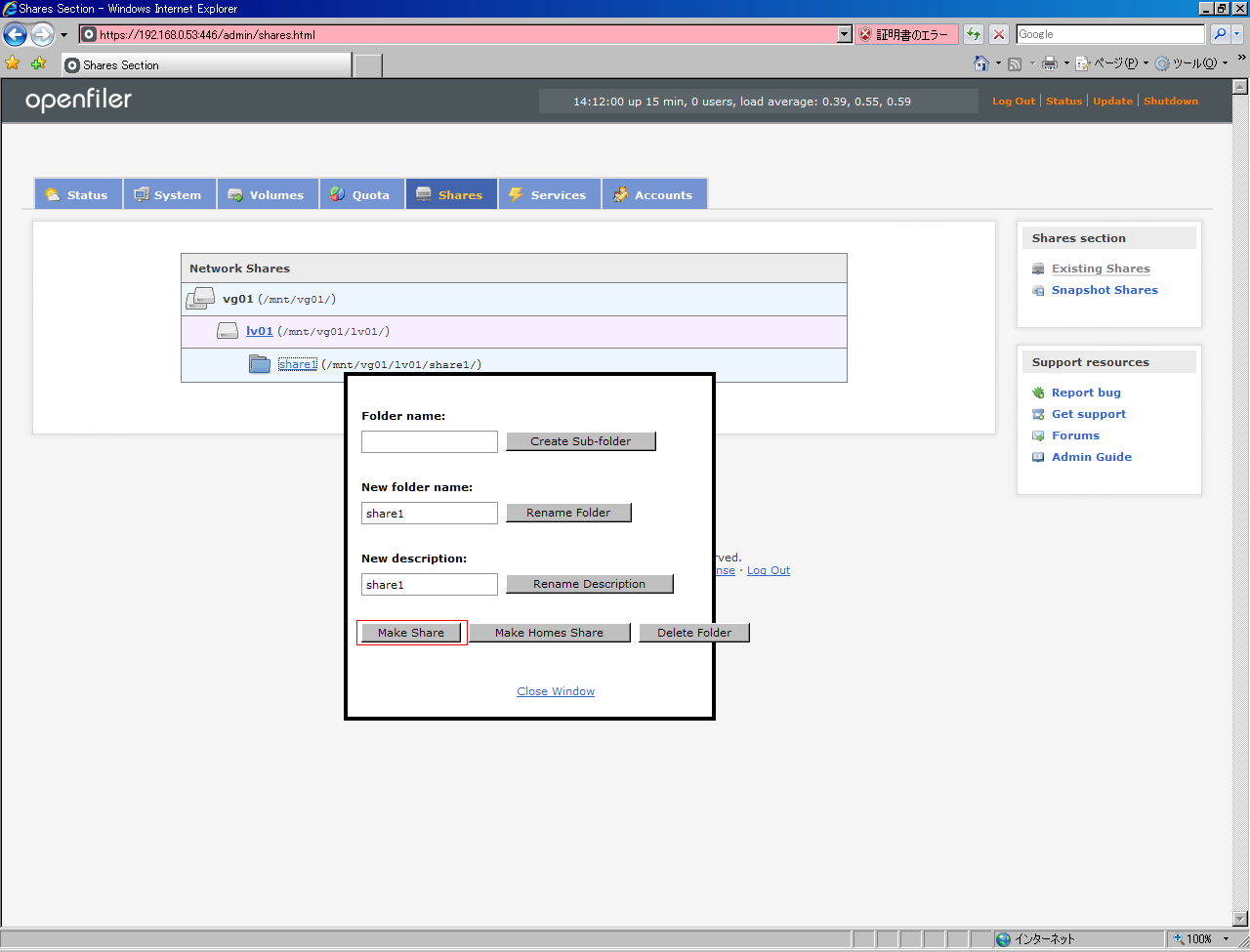

  22. 作成されたディレクトリをクリックし、Make Shareをクリックする。

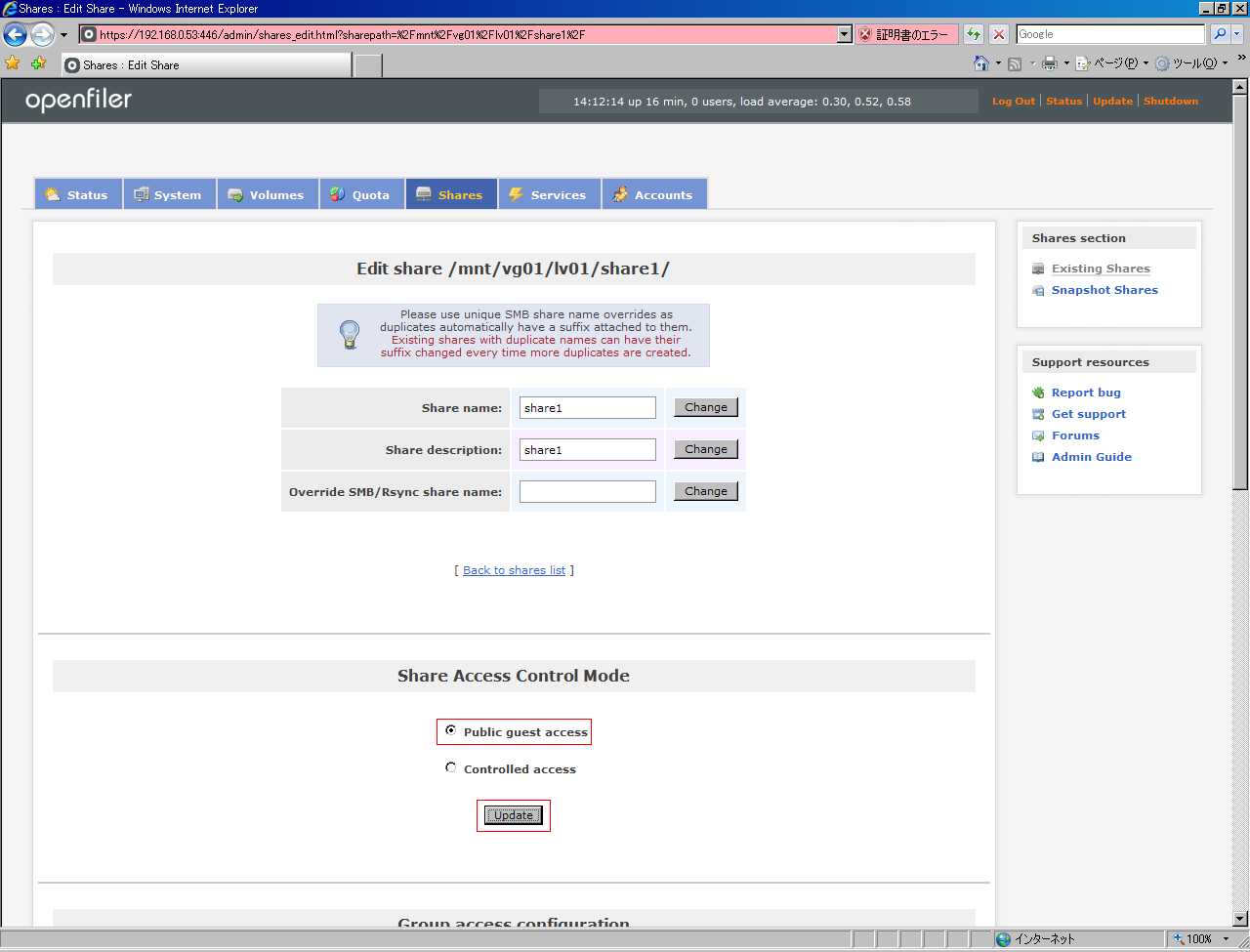

  23. Public guest accessに設定する。

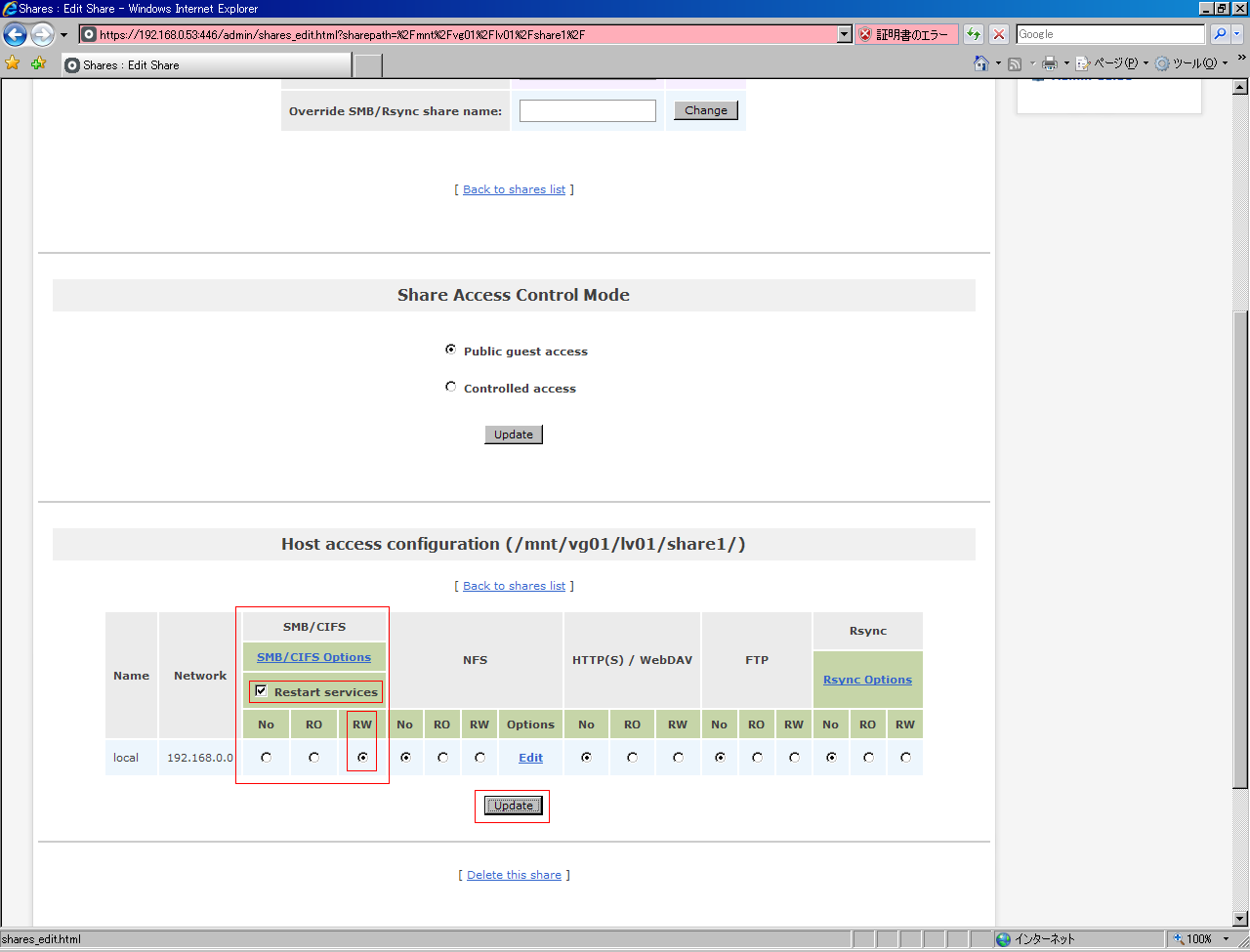

  24. アクセス許可設定。
    SMB/CIFSのアクセスをRWにする。

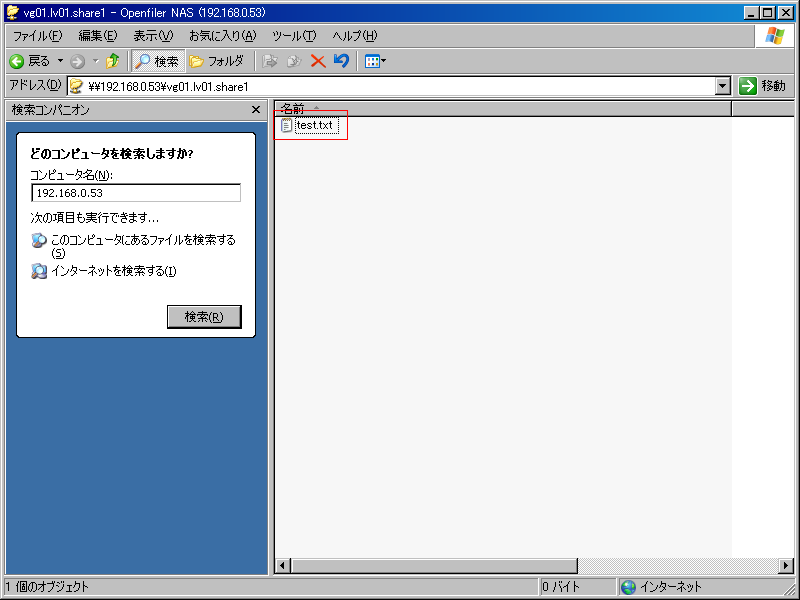

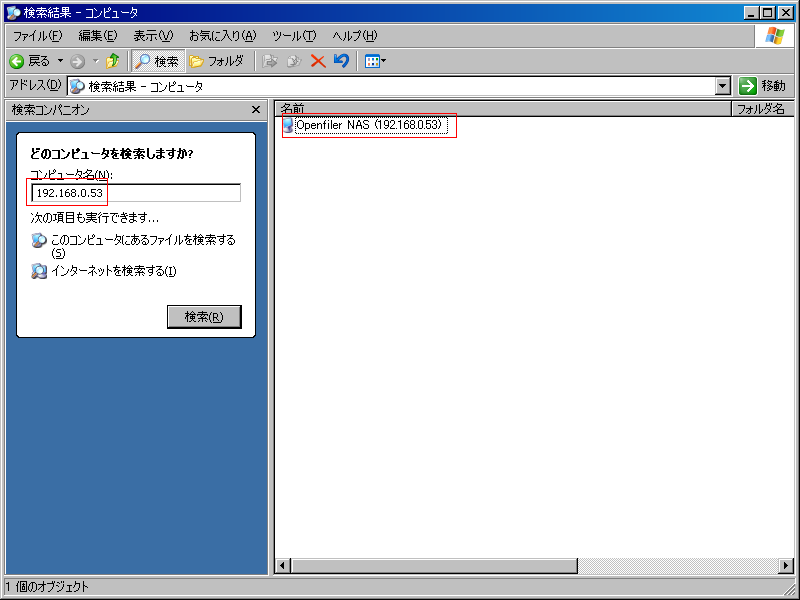

  25. Windowsマシンから接続し、ファイルが作れるか確認する。
