バッファ棒2ことBSGPAC02BKが到着しましたので

(2011/06/12 セイミツボタンについて追記)

http://buffalo-kokuyo.jp/products/input/gamepad/wire/bsgpac02/index.html


早速分解改造してみようと思います。

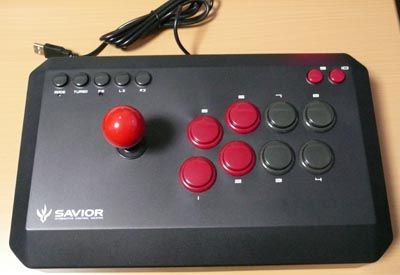

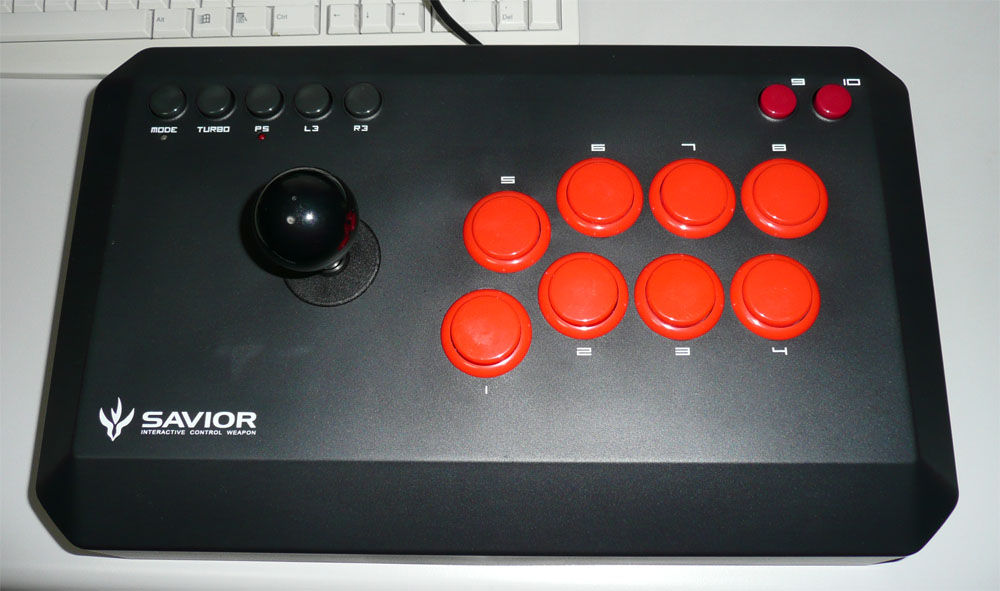

20110526_01

わりと落ち着いていて好印象。


以下、一部画像は拡大できます。


RAPEXとの比較。
20110526_02
一回り小さくて取り回しがラクです。

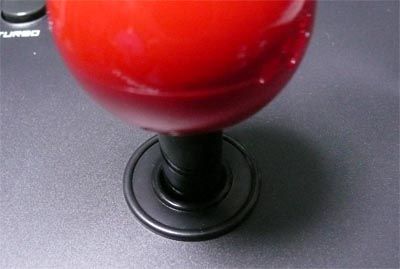

レバー部拡大。
20110526_03
ボール以外は同01と同じですかね…
ぱっと触れてみた感じ、それほど悪くはないかなと思ったんですが、倒しこんだ先にさらにもう少しググッと押し込めるような感触があってちょっと気持ち悪い。

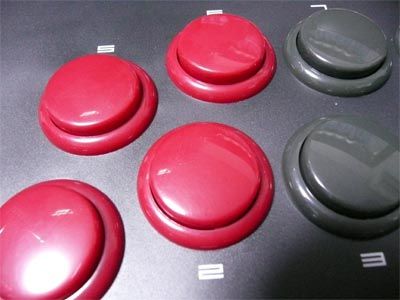

ボタン部拡大。
20110526_04
重い。とても重い。このボタンを作ったヤツは誰だー。

あそうそう、上のほうにある小さいボタンはクリック感がとても気持ちよいです。
イってしまいそうです。
(゚∀三∀゚)


裏蓋解放。
サポート消滅。


全体。
20110526_05

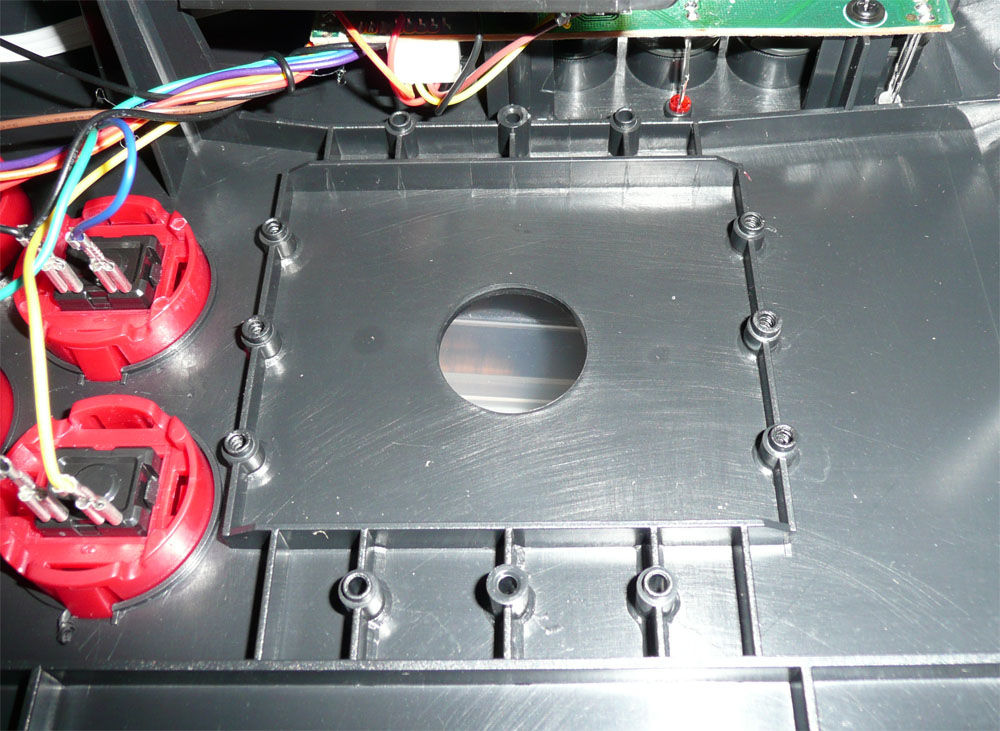

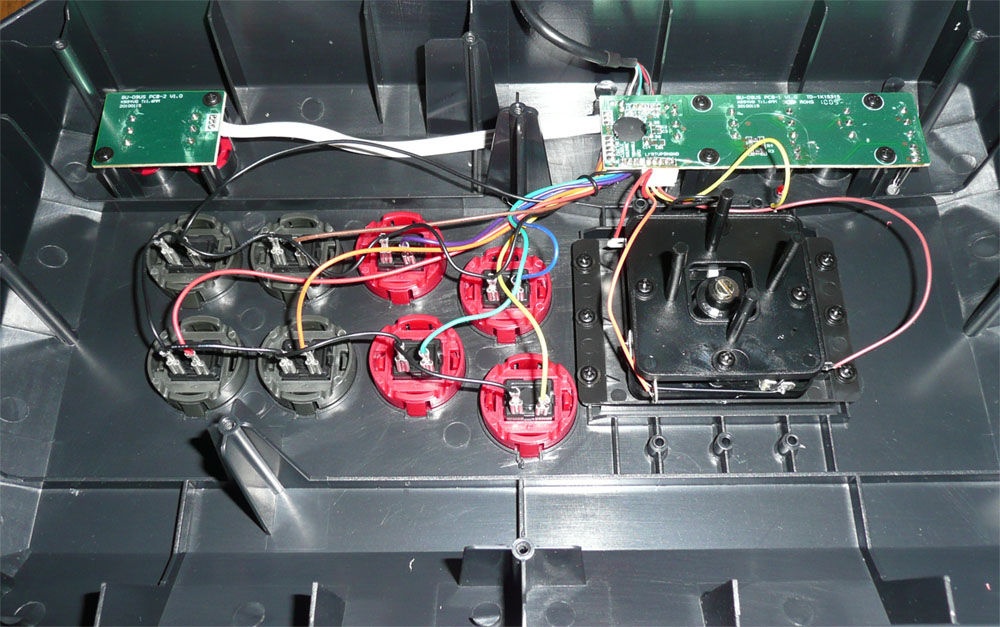

レバー周りにねじ穴が準備されてますね。

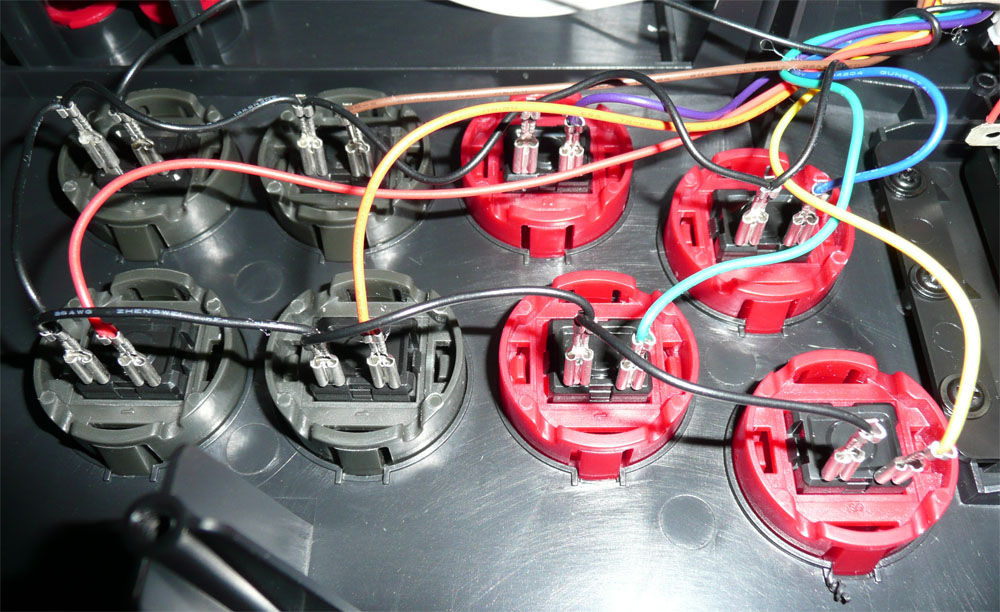

ボタン周り拡大。
20110526_06
愛すべきファストン端子。
茶色のコードがパッツンパッツンです。

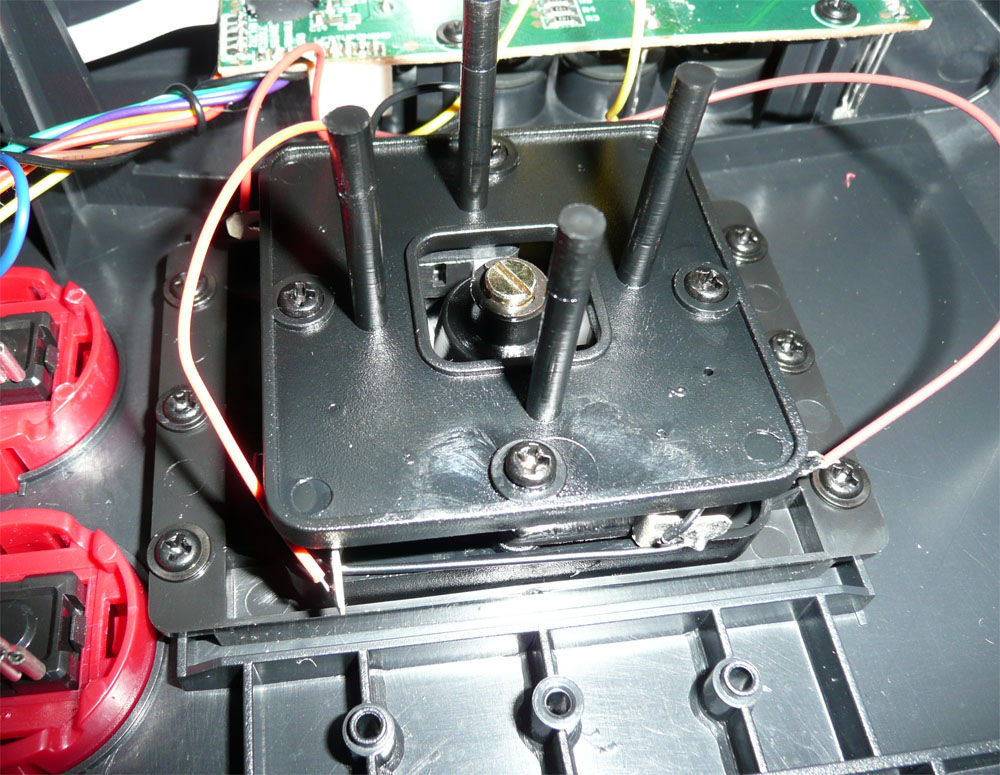

レバー周り拡大。
20110526_07
こちらはハンダ付けでした。
うーん、ポン付け出来そうかなあ?

ボールを外してレバー取ってみる。
20110526_08


先日購入したばかりのセイミツ、LS-32 SSベースを置いてみる。
20110526_09

20110526_10

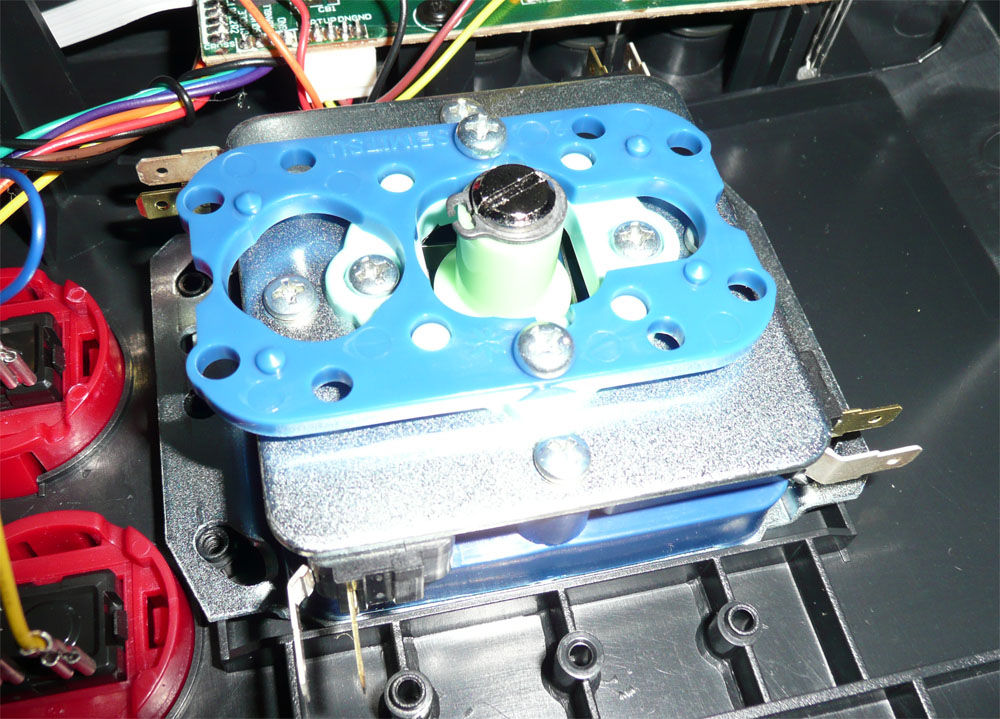

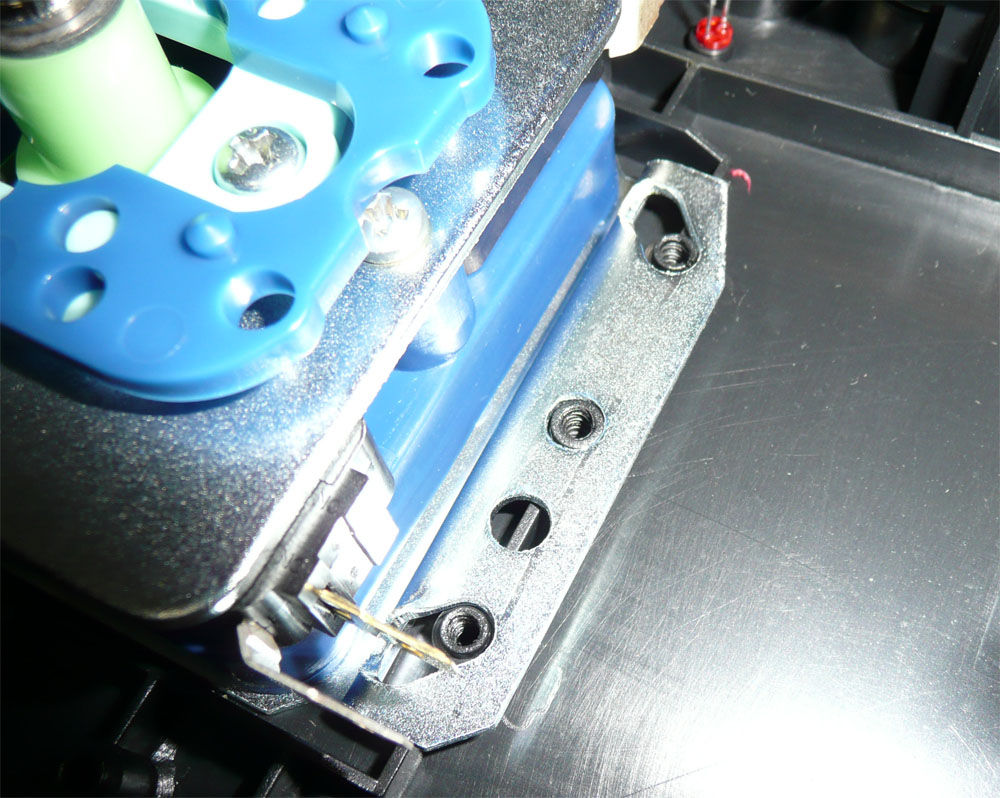

ポン付け。
一切加工無しで。
もはや専用ねじ穴。


三和、JLF-…なんだっけ基板無しタイプを置いてみる。
(昔ASCII FT2の部品取りに使用したので本来の形状ではありませんが)
20110526_11

20110526_12
こりゃさすがに無理か。

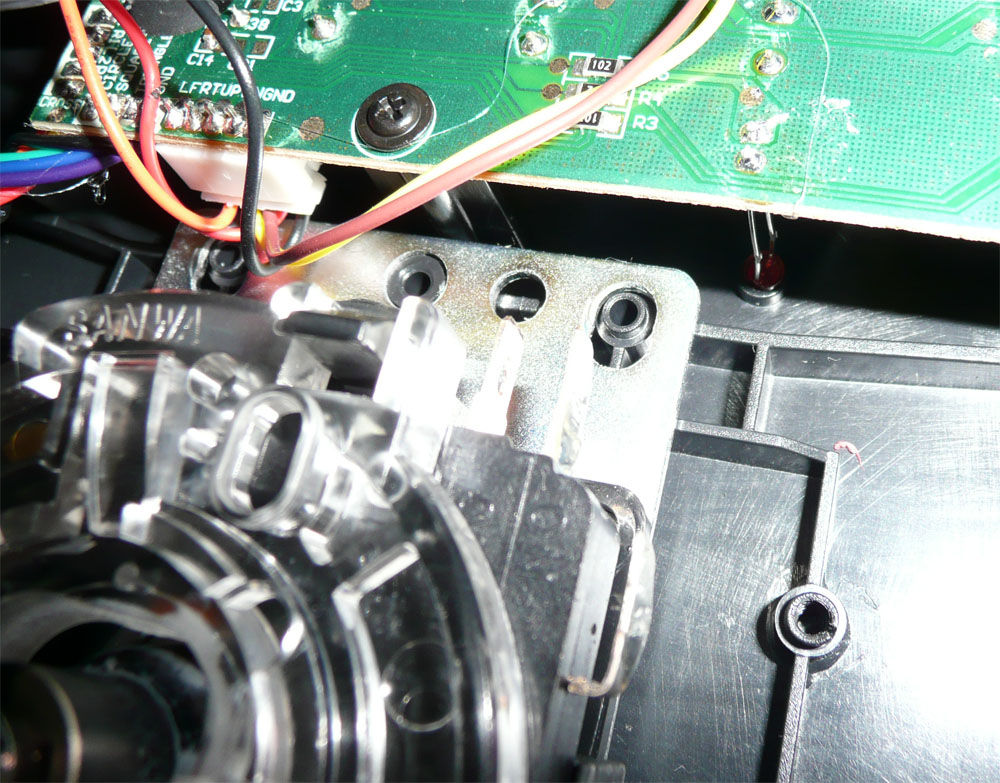

三和、JLF-TM-8T-SK-K(RAPEXから取り外したレバー)を置いてみる。
20110526_13

20110526_14
こちらも縦方向でポン付け。
左上のコネクタ近くのねじ穴が厳しいかも?

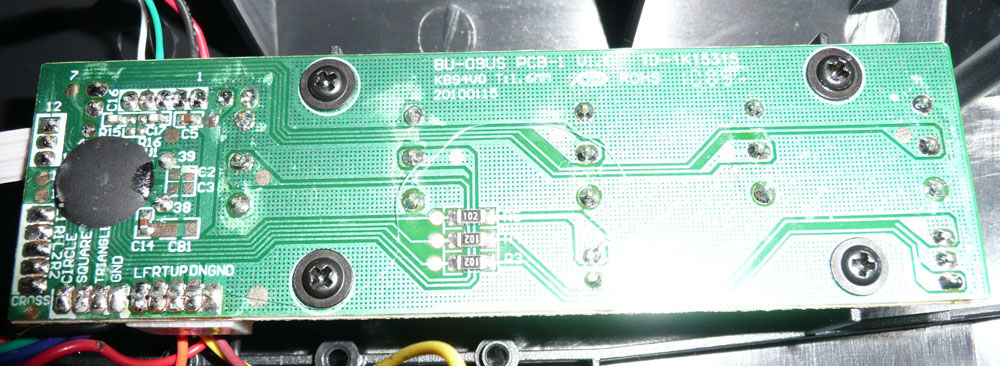

ついでなので基板拡大。
20110526_15
ちょっと光ってしまった。


とりあえずボタンから取り替えますかねー。
先日RAPEXから外して行く場所が無かった三和ボタン発動や!
20110526_16
まあ1個ずつぽちぽちやっていくだけの簡単なお仕事ですが。
よく見ると出っ張りがあってボタンが回らないように止めてくれるのですが、これのせいでネジ式ボタンを止めるのは難しいかもしれません。
ネジ式でも付きそうです。

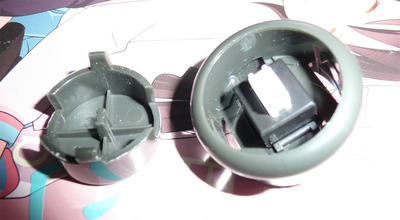

外したボタン。
20110526_17

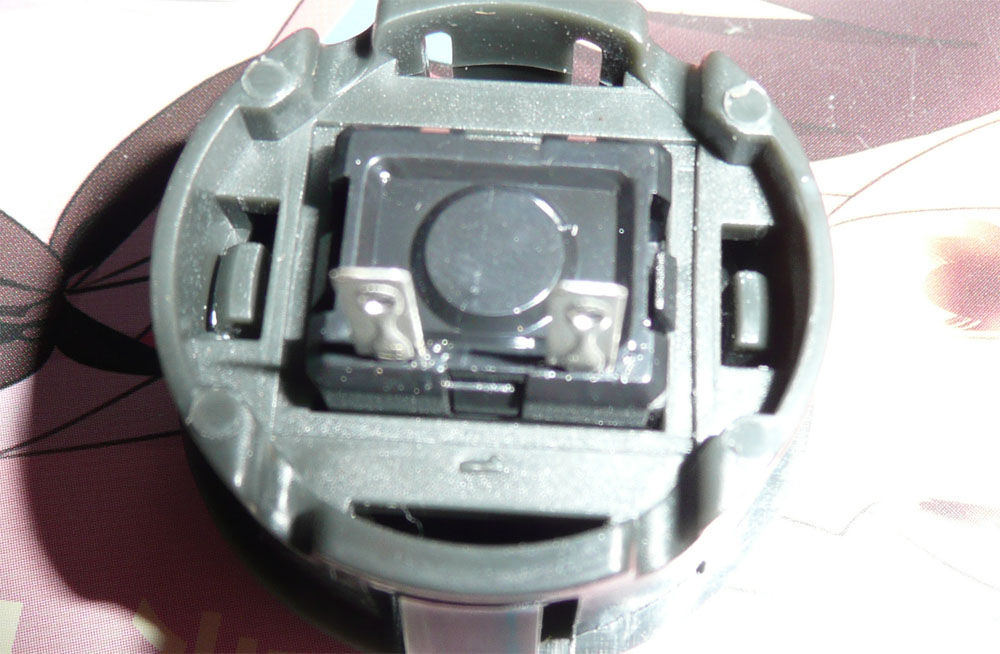

20110526_18
どこのだろう。
5分ほど格闘してみましたが、スイッチ外せませんでした。


よーしパパ、レバー交換しちゃうぞー。
三和にしようかなーと

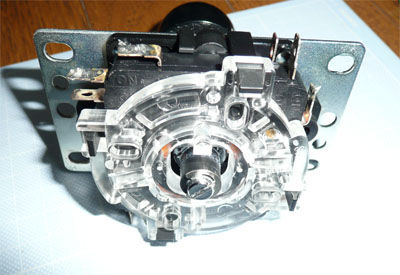

20110526_19

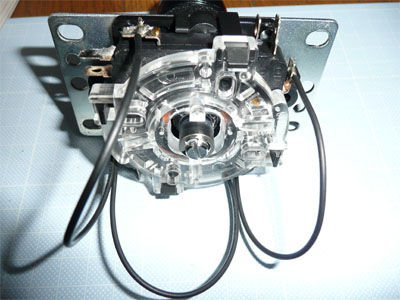

20110526_20
…ここまでやったんですが、気が変わりました。
せっかくだからセイミツにしてみようと思います。


コードの色をメモしてから

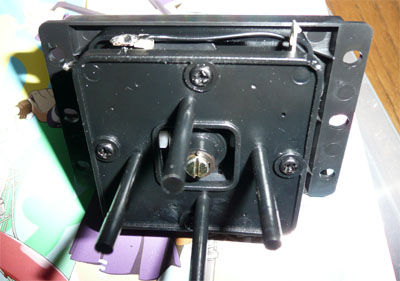

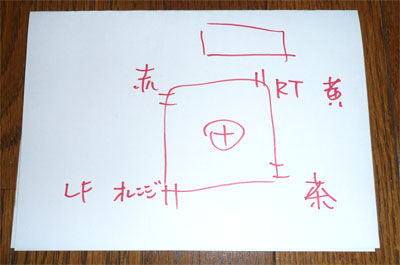

20110526_21

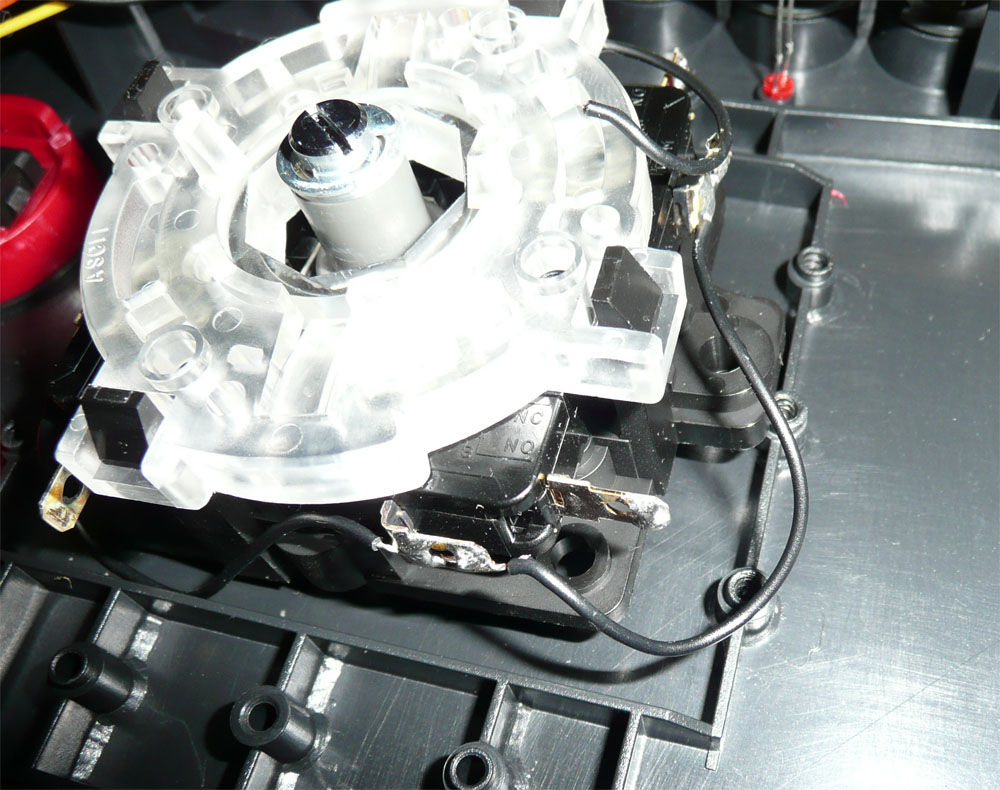

ハンダを溶かしてレバーを外します。
20110526_22

20110526_23
いまいち残念なレバー。

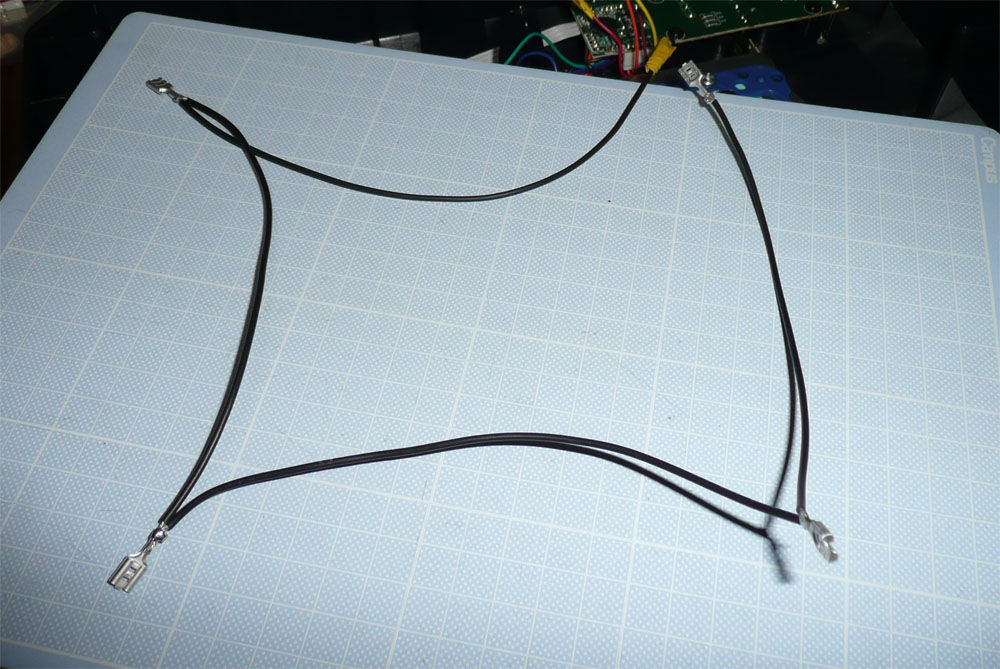

全てのコードがパッツンパッツンすぎてそのままハンダ付けするのもしんどいしファストン化したらそもそも届かなくなってしまいそうですので延長しつつファストン化します。
まずは黒。
20110526_24

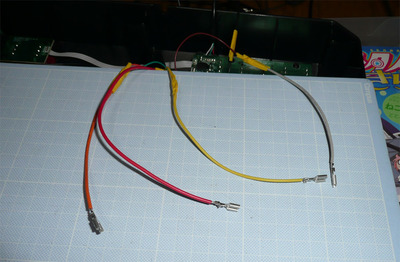

んでもって赤オレンジ黄色茶色も延長+ファストン化。
茶色は同じ色のが無かったからグレー。
20110526_25
延長部分は一応ハンダ付けしましたが、元が短くてめんどくさい。
チョーめんどくさい。

ファストンの処理が間違ってるけど細かいことはキニシナイシュギ。
ちゃんと繋がってハンダで止まってりゃいいのよ。

伸ばしたコードは壊れたPC用電源からぶった切ったヤツラです。
まだまだ大量にあります。長さも適度でいろんな色があって結構便利です。

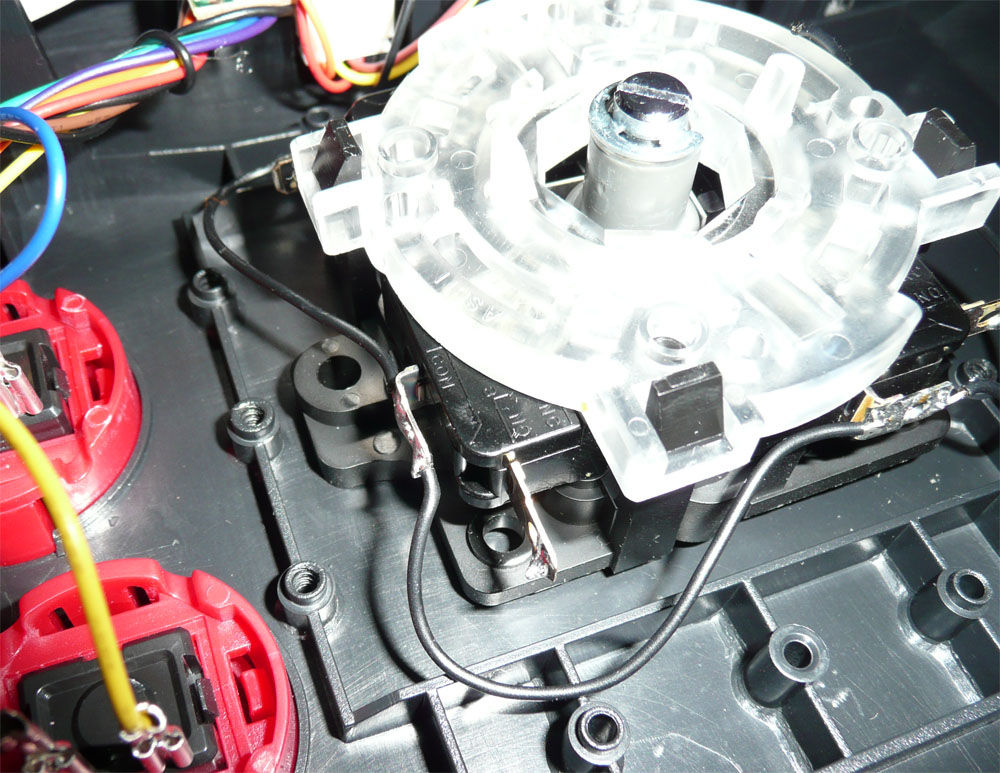

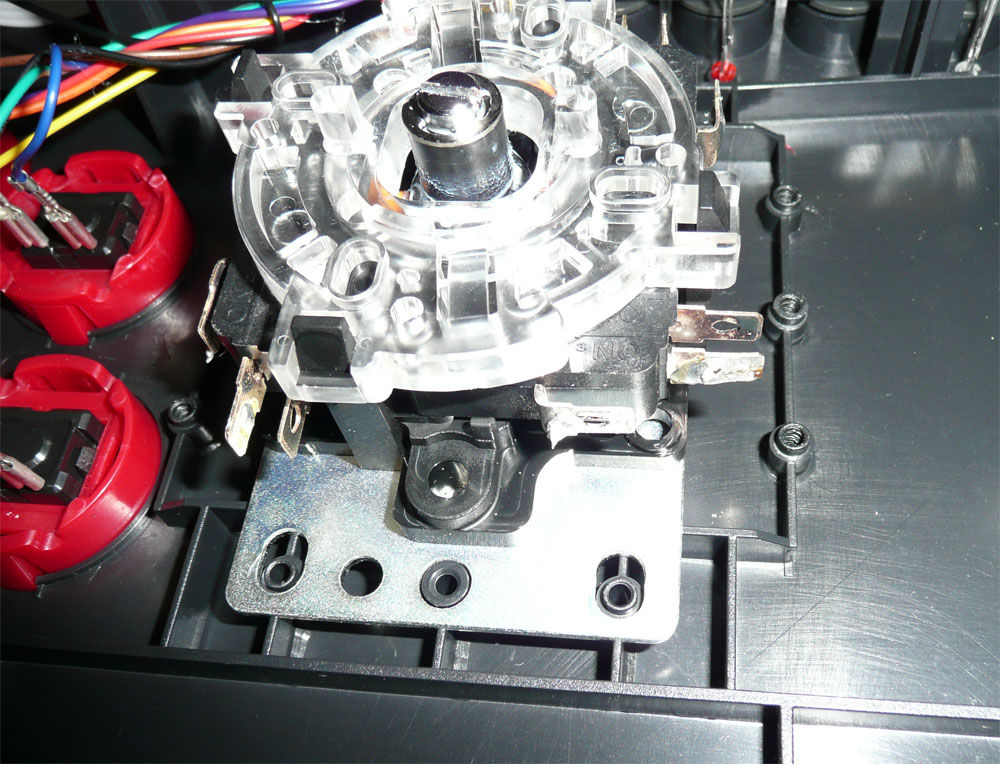

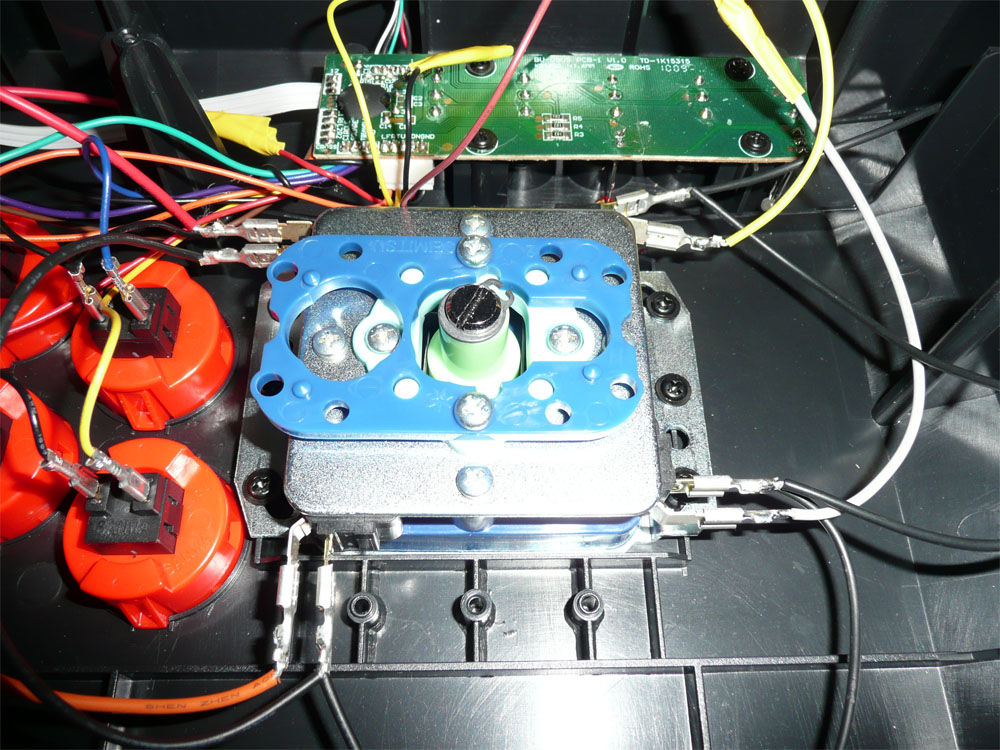

LS-32を乗せて接続。
20110526_26
ちょっとコード長すぎたかな。。。
基板側の端子(写真右上)を曲げています。

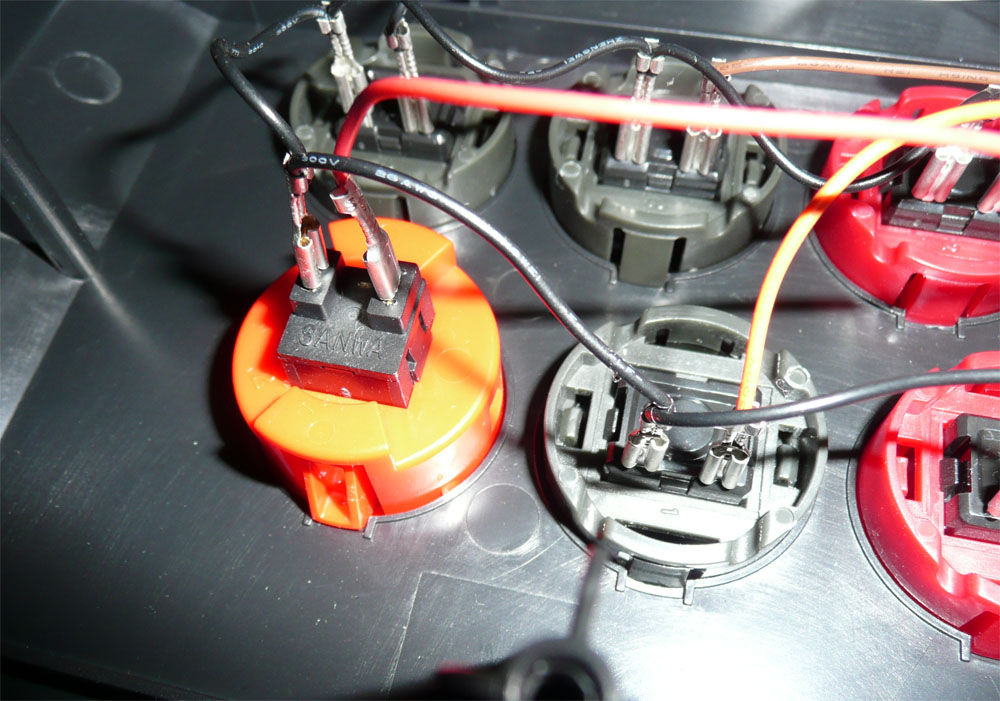

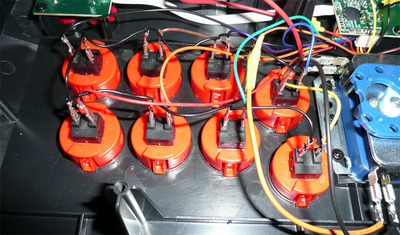

ボタン側はこんな感じ。
20110526_27


ここで裏蓋をする前にPCに繋げて動作確認してます。
問題有りませんでした。


BSGPAC02BK-SE-SAできましたー。
20110526_28

レバー周りのハンダ、コードの処理がちょっとめんどくさいだけで、イージーオペレーションでした。
改造前提になりそうですが、PC用アケステとしては良いモノだと思います。
ちなみにPS3はまだ持っていません。

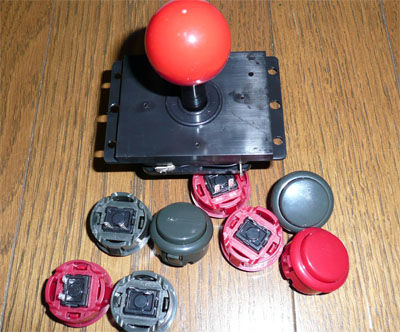

残骸。
20110526_29



2011/06/12 セイミツボタンについて追記

三和ボタンのパシンパシンと小気味よい音も好きなんですが、BSGPAC02BK自体の堅くて軽いプラスチックシャーシとの関係なのか夜中はやめたほうがいいかなと思うことがありまして、セイミツボタンを購入してみた。

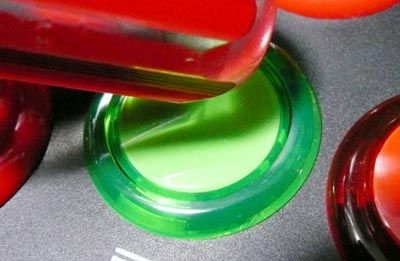

PS-14-K、はめ込み式クリアボタン。
20110612_1

20110612_2

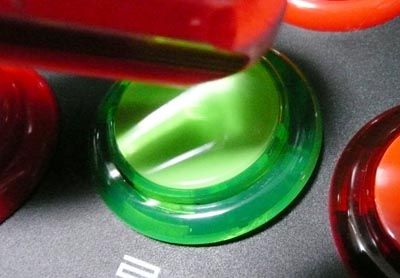

ダメです。
抜けます。
ガバガバです。
コードの反発だけで浮き上がってます。
余裕で表から引き抜けます。
回してはめ込んでもつまむと引き抜けます。


なんてこった…('A`)


仕方ないのでRAPEXに付けたばかりのPS-14-KN(ネジ式)と全取っ替えします。
が、SSベース直近のリングをかなり削らないとレバーがカタカタと安定してくれません。

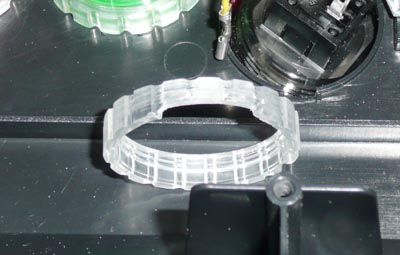

結局3mm近く削りました。

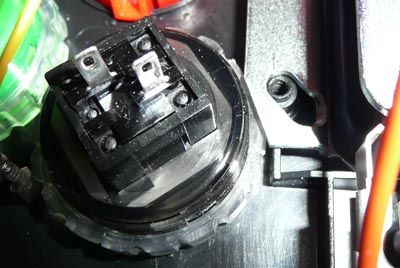

20110612_3

20110612_4

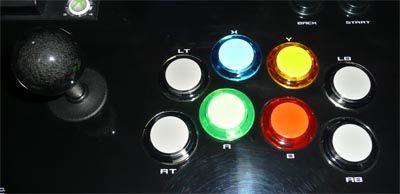

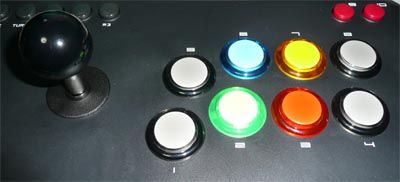

こうなりました。
20110612_5
20110612_6
プレステカラー(赤ピンク青緑)にするか迷ったところですが、押し間違えとかしそうだし箱カラーで同じ配置にしておいたほうがいいかなーと思ったのが正解だった。

PS3に繋がるアケステを箱カラーに染めてしまう残虐非道なその所業はgatekeepersに対する大いなる反逆行為だと言えよう。

音はPS-14-KNよりKのほうがわずかに静かな感じ。
でもKはちょっとバリが目立つ印象。分解してカッターで削り落としました。



※ もしこの記事を読んで試される方は、どうか自己責任においてお試しください。
