2010年12月

2010年12月22日

A・S様邸の様子

基礎工程も最終段階に入ってきました!!

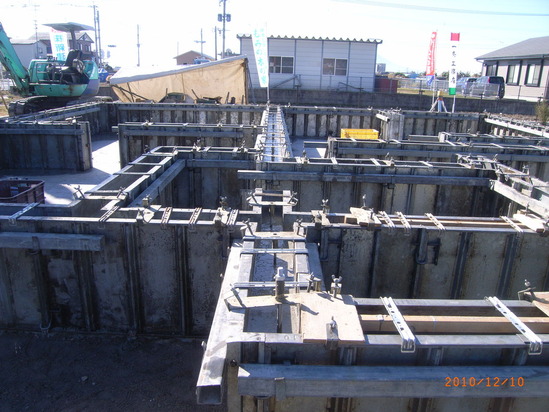

基礎コン





型枠を組み立てて、アンカーボルトやホールダウン金物を正規の位置にしっかり固定したら、コンクリートを流し込みます。

コンクリートが固まると終わりなんですが、この型枠材は気温に応じて外すまでの時間が決まっています。

今の時期は5日間は置いておく必要があります。

コンクリートの強度は気温とも関係してきます。

ちなみに、設計のコンクリート強度は24キロニュートンですが、実際のコンクリートは27キロニュートンです。

これを「温度補正」と言います。気温が低くて強度が上がり切らない恐れをふまえた対応です。



基礎養生





急乾燥や霜が降りないように「養生」を行います。
コンクリートの硬化不良などを未然に防ぐ対策です。気を使う事での品質管理です。





墨出し





養生期間が終わると、型枠を外します。

その後に「墨出し」です。構造体を載せる準備を進めて行きます。





基礎対角





最終チェックは「対角チェック」です。
縦横寸法は合っていても、90度の角度が合っていない場合も考えられます。基礎の歪みが無いか??

最終的な確認をやります。

対角寸法は「10m95cm9mm」です。

しっかりありますね!!





基礎対角







反対方向で二重のチェックです。

計算通りの寸法が確認できました。

あとは構造体を載せるだけですね!!



にほんブログ村 住まいブログ 建築工事現場へ
にほんブログ村

↑プチッとご協力お願いします。

blogram投票ボタン

↑こちらもよろしくです!!


・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

こちらもご覧下さい。

ビカビの家を建てました!!⇒昨年家を建てた私の家のできるまでの色々なお話です。

今日の家の中は??⇒私の家の中の温度と外気温がどうなっているか??実況中継です。(2009.1.4から2010.1.12までの記録です。)

今日の家の中は??2⇒「今日の家の中は??」の続きです。(2010.1.13からスタートしています。)

ビカビの新建設だより⇒家の事について書いてあります。

現場ブログ⇒現場の様子を伝えるブログです。

不動産ブログ⇒不動産情報です。

新建設の家造り⇒家造りに対する考え方です。

家の建て方⇒家造りの進め方です。

まめ知識⇒ちょっとした工夫で、暮らしが変わり、ここちよく豊かになれるヒントを紹介します。

施工例⇒今まで建てた家です。

お客様の声⇒うちで建てられたお客様からのメッセージです。

スタッフブログ⇒社員・協力会新生会の紹介です。

ネット展示会情報⇒ネットで展示会の情報をお届けしています。

新建設⇒会社のホームページです。








sin_genba at 10:18|PermalinkComments(0)TrackBack(0) mixiチェック A・S様邸 | 霧島市国分の現場

2010年12月20日

A・S様邸の様子

基礎が進むA・S様邸です。
年内に建てこんで年を越したいと考えています。



捨コン





「捨てコン」。何度聞いても意味不明な用語ですね。「捨てコンクリート」と言うものなんですが、なぜ捨てるのか??

これにも深い意味があります。

この捨てコンは「墨出し」が出来るように平らな場所を作る事と、ベースコンクリートの厚さを均一にして強度のばらつきを防ぐと言う意味合いがあります。

基礎の強度に直接は関係しない事から「捨てコン」と呼ばれているみたいです。
でも、立派な役目があるわけなんですがね。

この工程を省略する会社もあります。強度に関係しない部分なんですが、精度に関係するところ。

配筋などが場所場所で変わると、捨てコンが無いと大変です。




ベース配筋





捨てコンに基礎の完成形の墨を出して、それに基づいて鉄筋を並べて行きます。
邸別に構造計算していますので、家毎に鉄筋の入り方が変わってきます。

写真を見るだけで、並んでいる鉄筋の間隔が違うのが分かると思います。

基礎も上からの荷重で一様な鉄筋ではダメであると言う事なんです。これは地震の時などに分かれ道になってきます。




コンクリート打設





鉄筋の検査を受けて、合格した後にコンクリートを流し込みます。
コンクリートは水に反応して固まります。

この季節の注意点は「気温」です。低温になると霜が降りたりする事もありますので、天候を見ながら工事を進めます。




基礎型枠





ベースコンクリートが固まると今度は立ち上がりのコンクリートを流し込むための「枠」を組み立てて行きます。
上の構造体とつなぐ訳ですから精度はかなりのものが要求されます。




基礎型枠






構造体と基礎をつなぐ物。それは「アンカーボルト」と言う金具になります。
これも構造材との絡みとなります。

基礎の図面と土台の図面で場所が分かるようになっています。アンカーボルトの位置はマニュアルなどでミリ単位の設定があります。

ここをいい加減にやってしまうと、構造体にダメージを与える事になります。良くあるのが金物同士に干渉で、設計通りに行かない!!なんて事になります。




にほんブログ村 住まいブログ 建築工事現場へ
にほんブログ村

↑プチッとご協力お願いします。

blogram投票ボタン

↑こちらもよろしくです!!


・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

こちらもご覧下さい。

ビカビの家を建てました!!⇒昨年家を建てた私の家のできるまでの色々なお話です。

今日の家の中は??⇒私の家の中の温度と外気温がどうなっているか??実況中継です。(2009.1.4から2010.1.12までの記録です。)

今日の家の中は??2⇒「今日の家の中は??」の続きです。(2010.1.13からスタートしています。)

ビカビの新建設だより⇒家の事について書いてあります。

現場ブログ⇒現場の様子を伝えるブログです。

不動産ブログ⇒不動産情報です。

新建設の家造り⇒家造りに対する考え方です。

家の建て方⇒家造りの進め方です。

まめ知識⇒ちょっとした工夫で、暮らしが変わり、ここちよく豊かになれるヒントを紹介します。

施工例⇒今まで建てた家です。

お客様の声⇒うちで建てられたお客様からのメッセージです。

スタッフブログ⇒社員・協力会新生会の紹介です。

ネット展示会情報⇒ネットで展示会の情報をお届けしています。

新建設⇒会社のホームページです。




sin_genba at 10:11|PermalinkComments(0)TrackBack(0) mixiチェック A・S様邸 | 霧島市国分の現場

2010年12月15日

A・S様邸の様子

A・S様邸が始まりました。

少し、サボっていたため工程はずれてしまっています(汗)



地盤調査





基礎を考えるには、その前に「地盤調査」です。
これは、病院のレントゲンみたいなもので、細い杭を地下10mほどまで差し込んで、何回回転して沈んで行くかで中の地盤を判断して行きます。

レントゲン写真を解析する医者の見立てで処置が変わるのと同じで、やたらと手術したがる医者は手術するし、経過を見ようとする医者は様子を見てその後に処置をしようと考えます。

地盤は解析者で改良は変わって来るようです(汗)




基礎遣り方





地盤の事が分かると基礎にかかって行きます。その準備が「遣り方」です。
建物寸法の座標値を建て物より1mほど外側の板に取って行き、そこに糸を張って交差したポイントが座標値となります。

糸を張るのが面倒ですが、正確に寸法を出す事が出来ます。




基礎土工





基礎は地盤に埋める事になります。つまり、地面をその高さになるように掘り下げます。基礎の構造物が安定するように出来るだけ平らにして行きます。

力が均等にかかるようにするわけです。




基礎砕石





掘り下げた地面に砕石を敷いて行きます。細かい石が重なる事で、大きな板みたいなものを作りあげます。

田んぼに板を敷くと沈まないのと同じ事ですね。

砂利事業はあまり表に出て来ませんが、意外に大切な事なんですが、メジャーでは無いですね。

酷いところはこれが無い場合もありますが、あまり表立つ事は無いようです(恐)




土壌処理




砂利を敷き、転圧が終わると今度は白蟻の土壌処理です。

地下から侵入する白蟻を防御するには地下にバリアを張る必要があります。これは基礎が出来る前にやっておくのが良いですね。

砂利の上に大きなバリアを張ります。でも、有効期間は5年間です。

地球温暖化で活発に活動する白蟻ですが、備えておかないと大変な事になります。

基礎は家を守る大切なパーツですが、白蟻の侵入と言う事にも備える場所なんですね!!
