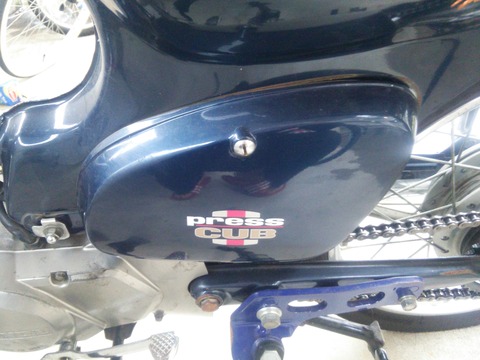

右サイドカバー内のCDI等を左サイドカバーに移設するぜ。

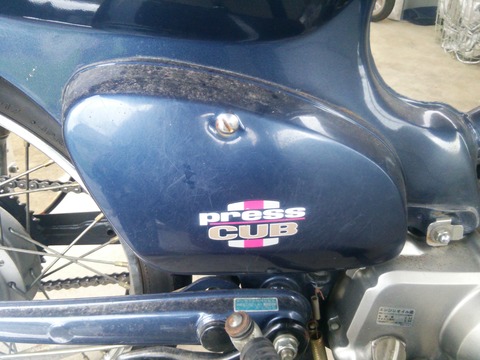

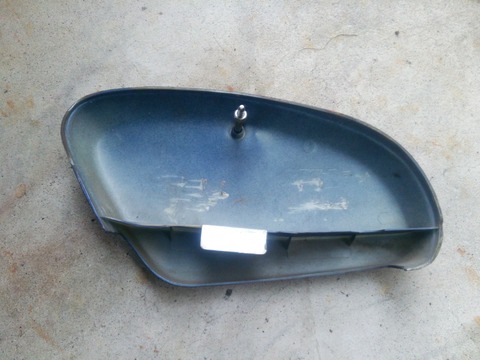

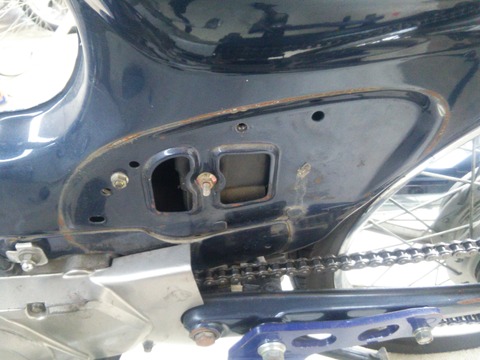

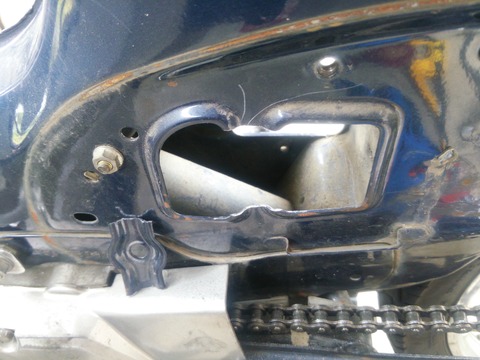

左サイドカバー内には何も入っていない。
01_DSC_0150
02_DSC_0151
03_DSC_0153

本来ならば工具が入ってるらしいね。

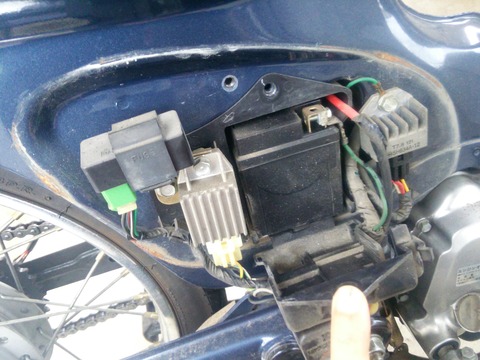

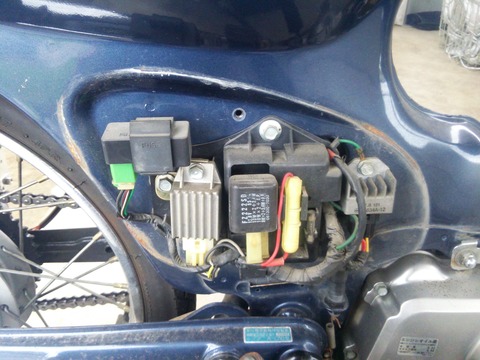

右サイドカバー内には色々な物が入ってる。
04_DSC_0154
05_DSC_0155
06_DSC_0156


まずはこいつらを取っ払ってく。

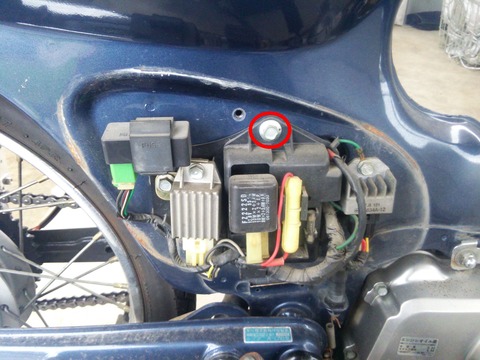

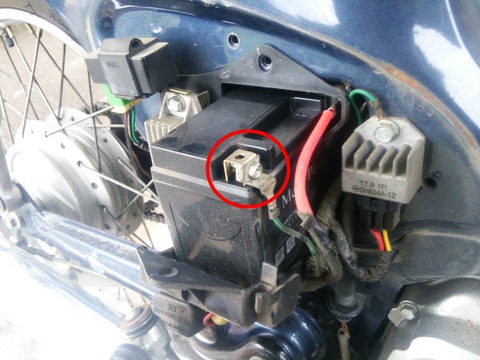

バッテリーケースのボルトを外す。
07_DSC_0155
08_DSC_0157

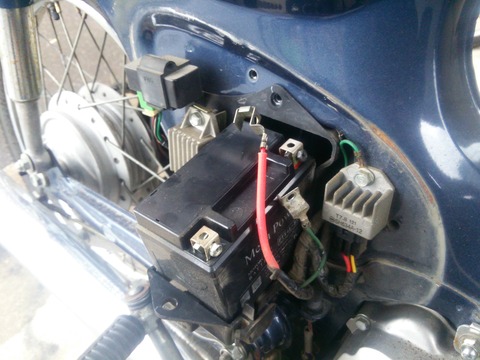

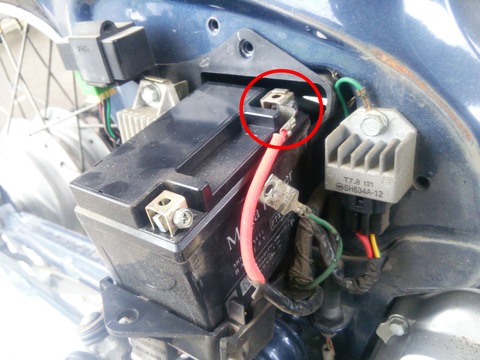

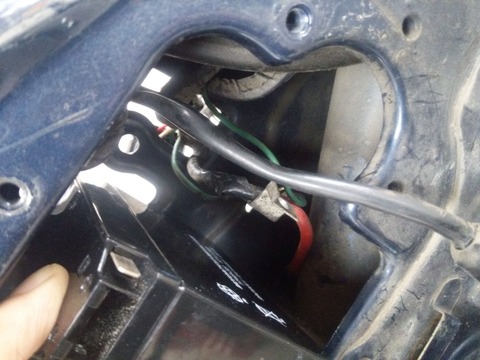

バッテリーを外す。
09_DSC_0158
10_DSC_0159
11_DSC_0160

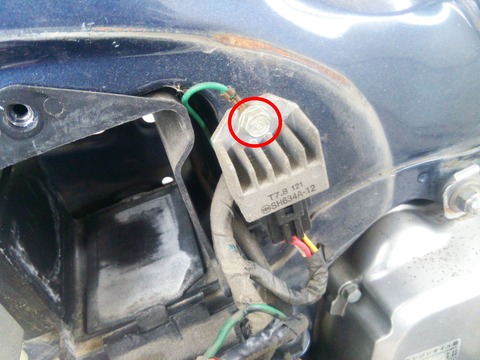

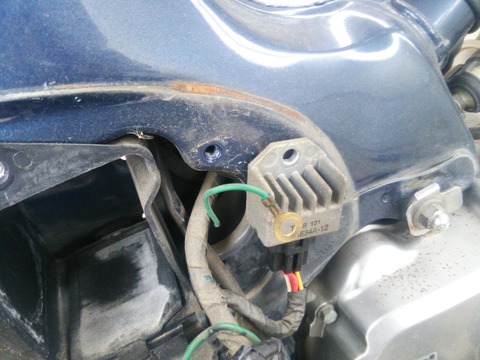

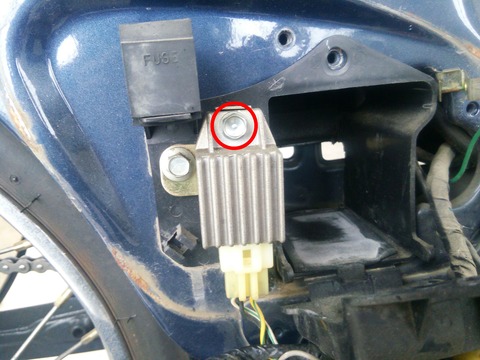

レギュレート/レクチファイヤを外す。
12_DSC_0161
13_DSC_0162

ボディーアースもここでやってるみたいね。


CDIユニットをスポッと引き抜く。
14_DSC_0163
15_DSC_0164


グリップヒータレギュレータを外す。
16_DSC_0165
17_DSC_0167
18_DSC_0168

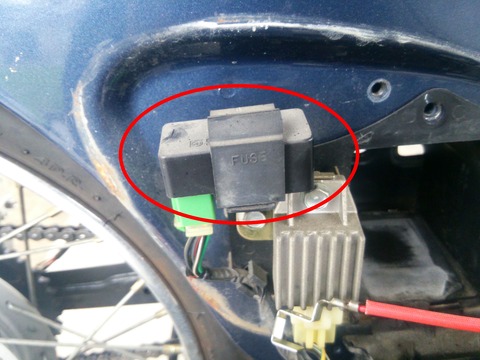

ウインカリレーとヒューズを外す。
19_DSC_0170
20_DSC_0171

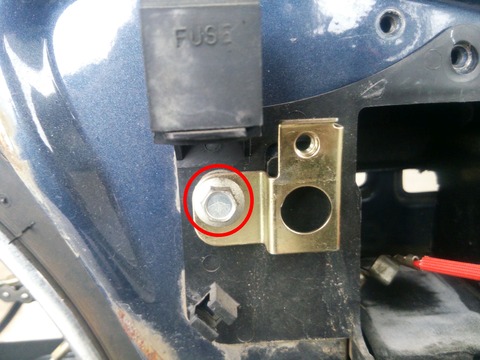

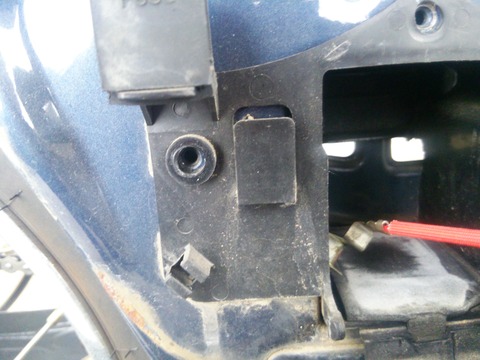

左側のバッテリーケースを固定しているナットを外す。
21_DSC_0151
22_DSC_0169

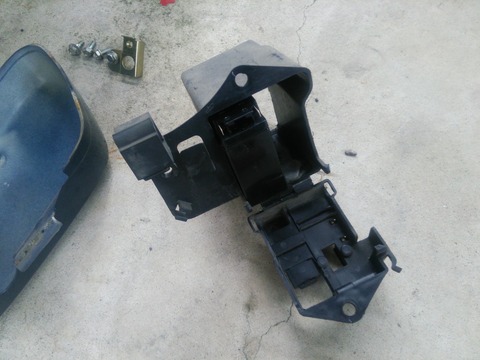

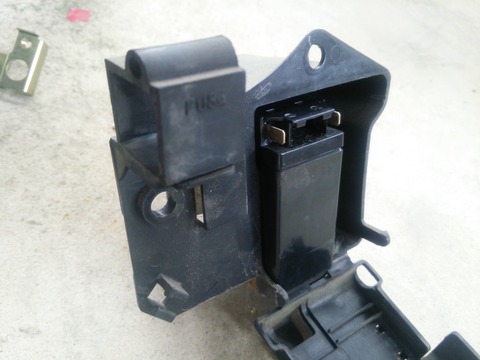

バッテリーケースを引き抜く。
23_DSC_0179
24_DSC_0180

ミニバッテリー入れちゃってるけど気にしないでくれ。


裏側は前オーナーが削ったようだ。
25_DSC_0181

削った理由はよくわからないな。

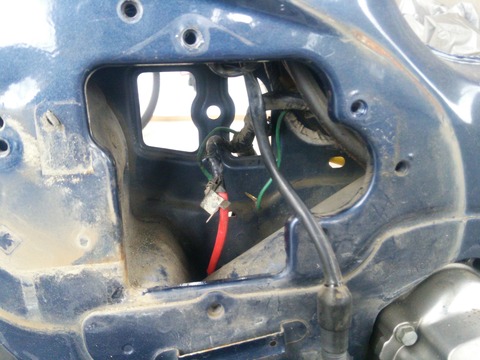

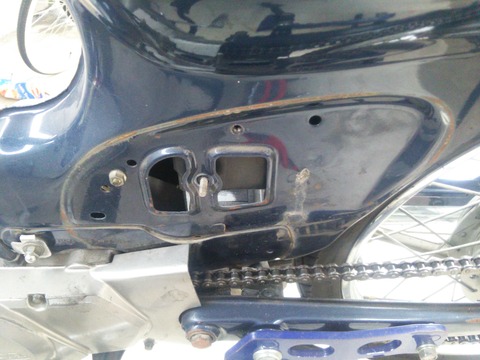

こんな感じに反対側が見えるようになる。
26_DSC_0172

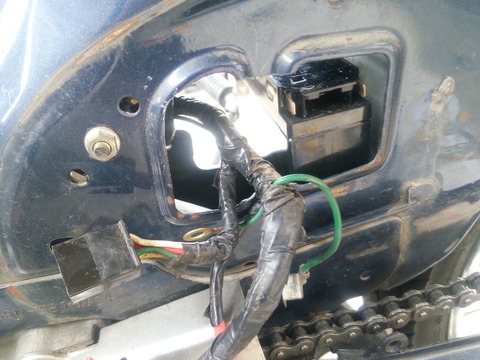

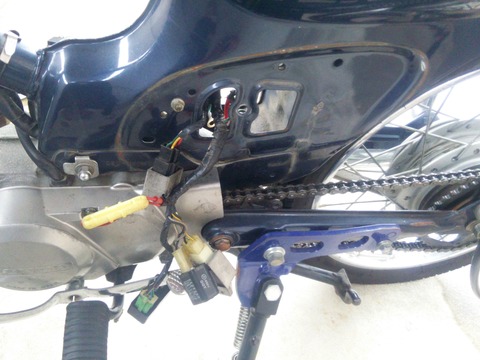

配線を左側に出してやる。
27_DSC_0173
28_DSC_0174

これで左側に固定してやってもいいんだが、、、ちょっと考える。

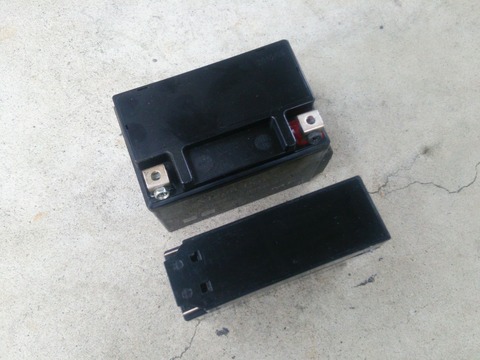

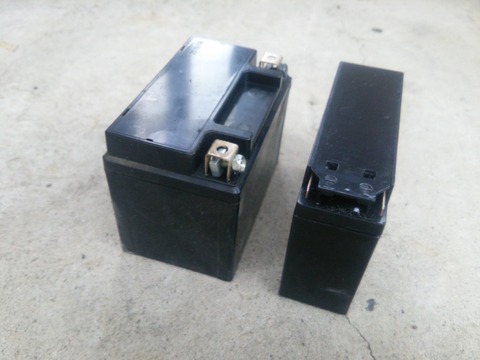

バッテリーはミニバッテリーに交換するつもり。
29_DSC_0176
30_DSC_0175

電圧を安定させるためにバッテリーは付けることとする。
カブの配線は色々やっかいそうなので、バッテリーレスはやめておくことにした。

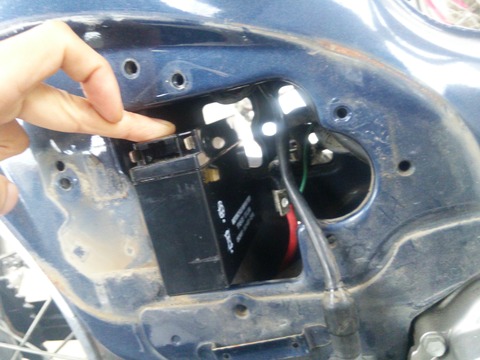

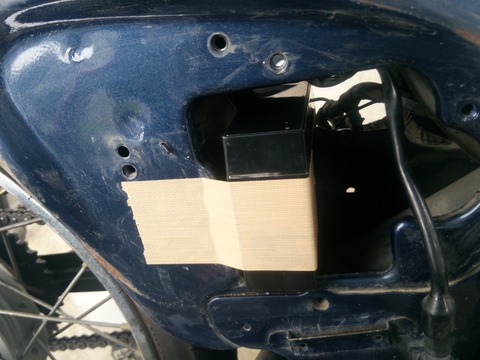

仮でミニバッテリーを入れてみるとこんな感じ。
31_DSC_0177
32_DSC_0178

スペース的にはだいぶ余裕があるね。

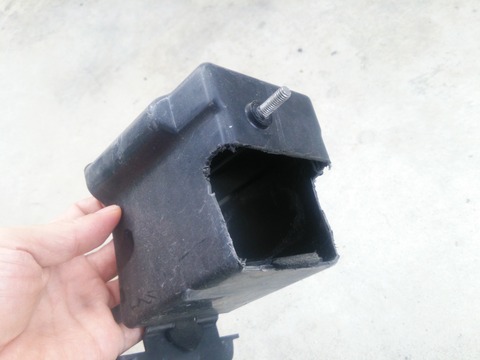

やっぱ左側からメンテができるようにしておきたいなと思い、チョップ。
33_DSC_0186
34_DSC_0187

グラインダーが手元になかったので、金ノコでギーコギーコと。

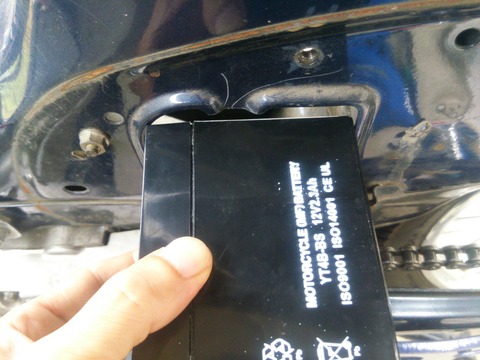

あうぅ、ギリで入らない。。。
35_DSC_0188

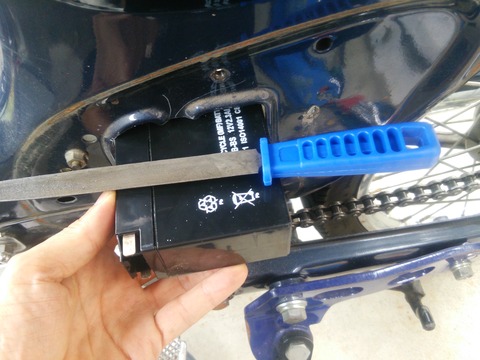

ヤスリで左上をちょいと削ってやった。
36_DSC_0189


時間切れなんで、とりあえず縦に固定。
37_DSC_0194


左側から見るとこんな感じ。
38_DSC_0190


バッテリーケースとか、色々作らんとあかんなぁ。。。


---
