秋月のAN7173K使用オーディオアンプキット製作

YouTubeの宮甚商店のチャンネルに感化されて秋月のオーディオアンプキットを組み立てた。ICを使った簡単なもので680円と安価。
AN7173K使用ステレオオーディアパワーアンプキット　というもの。

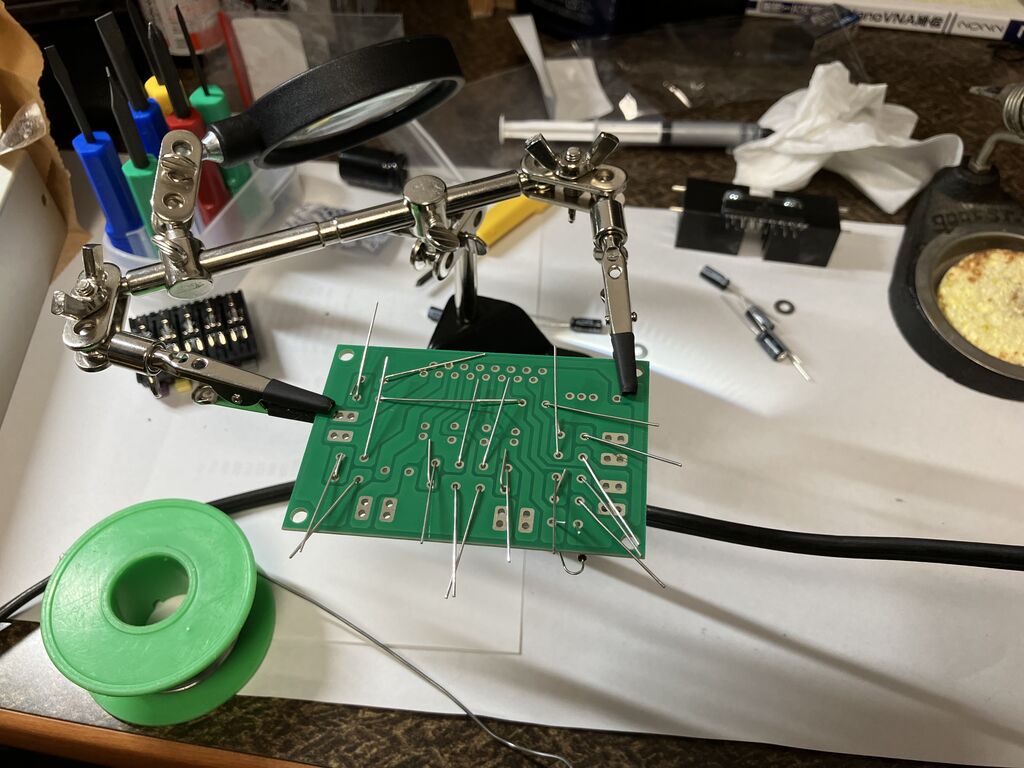

基板の半田付け

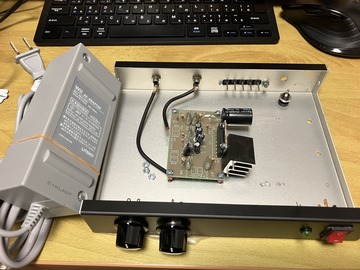

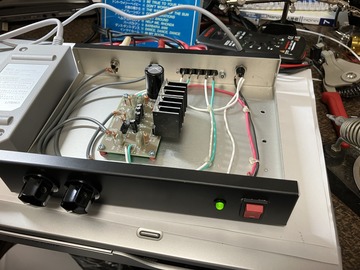

ケースはずっと前に作りかけていたこれも秋月のキットを入れたものがあったので流用。基板のスペーサーがなく、圧着端子のカバーを半分に切って流用したので高さがまちまちであり強度もない。電源スイッチとパイロットLEDを入れておいた。電源はハードオフ100円ジャンクのWiiの12V用ACアダプター。大きな電解コンデンサはこのままだとケースのふたに干渉するので横に倒して付け直した。


完成して視聴。
キットの説明書ではボリュームは使わず音源で音量調整をせよ、とのことだが、CDプレーヤーにボリュームなどないので、アンプ側にボリュームを付けた。手持ちにあった5kΩのVRを片Ch毎に2個使用。テストではVRをちょっとでも上げると大音量となるので、ゲインが高すぎ。そのため入力に100kΩの抵抗を入れて分圧し音量を下げた。それでもボリュームが8時の位置で大きすぎる音量で、調整がしにくいがこれで良しとした。
音源はCDラックに埋もれていたビーチボーイズの寄せ集めCDを引っ張り出して聴いてみた。
音質がどうのというレベルではないが普通に聞こえた。部屋にいる時は、このところ聞いていなかった80〜90年代の懐かしいJ-PopのCDを流しっぱなしにしている。
