ヘッドフォンアンプ製作

続いてヘッドフォンアンプを製作した。aitendoの399円福袋に入っていた「★動作電源:9V★　ヘッドフォンアンプキット」という、オペアンプNE5532を1個使ったもの。売れ残りで福袋に流れたものか。

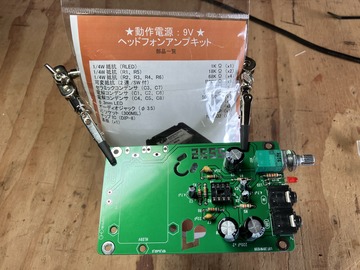

まずは基板を組み立て。ケース（タカチYM150）の奥行が足りないのが組み立て後にわかり、基板を10mm程度切り離した。

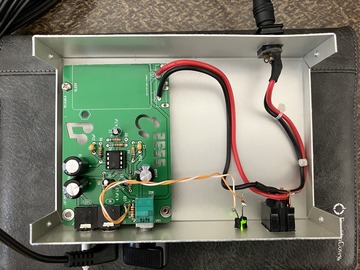

電源はキットの想定では006P電池だが不要なWifiルーター用のACアダプター(12V)をつなげるようにして、スイッチとLEDを配線。基板についているLEDは3φ赤を5φ緑（これも福袋にたくさん入っていた）に換えてスイッチの隣に移動した。キットにはLEDの電流制御抵抗として部品表では1kΩのところ現物は180Ωが入っていたのでLEDは過電流となるので1kΩに交換した。

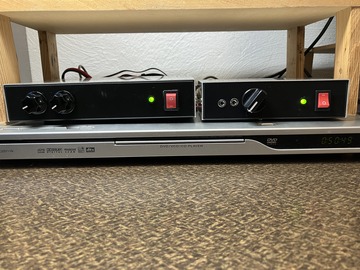

完成。前回作ったアンプと同じようなフロントパネルにした。

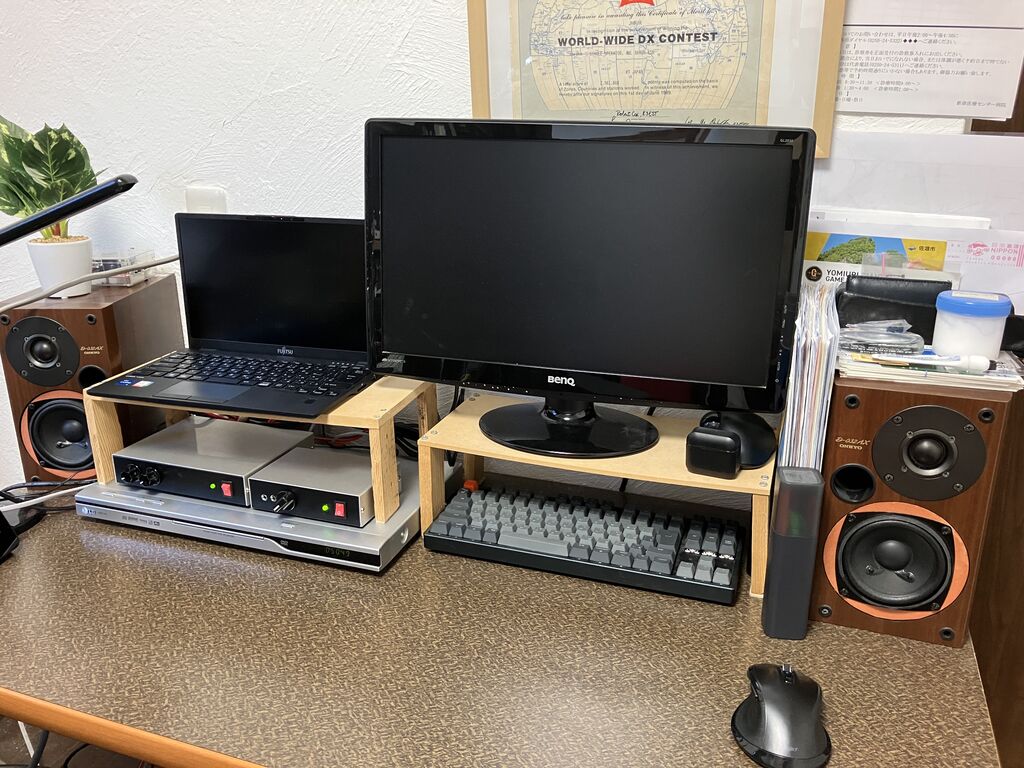

CDプレーヤーの上に並べて置いたところ。二つのアンプはCDプレーヤーの出力端子を差し替えて使わねばならず不便（切替器を作りたくなった）。スピーカーはエッジが切れたONKYO製のジャンク（ハードオフ）を秋月500円スピーカーに入れ替えたもの。PCDが合わないのでMDFで作ったスペーサーをかましてある。
