2009年11月12日
iMacでテレビゲームのプレイ動画を取り込んで、ニコニコ動画にアップしたい。iMacの他に何をどう揃えたらいいのか？ という質問に答えます。
テレビゲームのプレイ画面を録画するためには、ゲーム機、キャプチャーするハードウエアを用意し、それらを適切なケーブルで接続してシステムを構築することになります。
それなりのコストがかかりますし、知識も必要です。もし、そういうのが面倒だと言うのであれば、
動画を撮ることもできるデジカメを三脚につけて、ゲーム画面をプレイヤーの肩越しからぬいて撮ってください。それがもっとも安価に、そして手間もかからない方法ですよ。
まず、最初に断っておきます。テレビ・ゲームのプレイ動画をHD（1080や720）画質で撮ったり編集したりするのが主な目的でパソコンを買うのであれば、迷わずWindowsパソコン（拡張スロットのあるデスクトップ型、自作機推奨）を買って、HDMIでキャプチャーする本格的なシステムを組んでください。
→USB2.0で接続するHD動画を取り込む（キャプチャー）できるH.264 ProRecorderで録画可能になった。→ 安くあげたい！！ Windowsパソコンでゲームのプレイ動画を録画したり配信するシステム作り例。
→ 27インチのiMacなら、Mini DisplayPort入力があるので単純にディスプレイ部分だけを使って表示することが可能です。（要HDMI→Mini DisplayPort変換アダプタ）
→PS3やXBox360の快適なフルハイビジョンのゲーム・プレイ環境を整える。（キャプチャー＆サラウンドシステム）接続編（下記の配線図からステップアップという形になります）
どうしても、iMacでやるというのならHDMI接続（720p以上のHD画質でのキャプチャー）はあきらめてください。
2011年7月にProRecorderの発売によりiMacやMacBookでHDMIやD4でのハイビジョンが録画できるようになりました。
HDではなく、SD（アナログ）で、できる限り高画質でキャプチャーするシステムの例を紹介しましょう。
たぶん、多くの家庭で、ゲームの接続といえば、HDMIのHDではなくて、D4端子やコンポーネント、コンポジットなどのアナログ端子で接続していることの方が多いと思います。ゲームキューブ（GC）、プレステ（PS）、プレステ２（PS2）などちょっと昔のテレビゲーム機は、コンポジット（音声赤白と映像の黄色端子）でつないで遊んでいた人がほとんどでしょう。
また、Ｓビデオ端子を使って、DVD（HDD）レコーダーに録画してから、DVDに一度焼いて、それをiMacに取り込んで、リッピングして動画データにするという方法もありますが、手間がかかりすぎるし、画質も悪く実用的ではないので省きます。

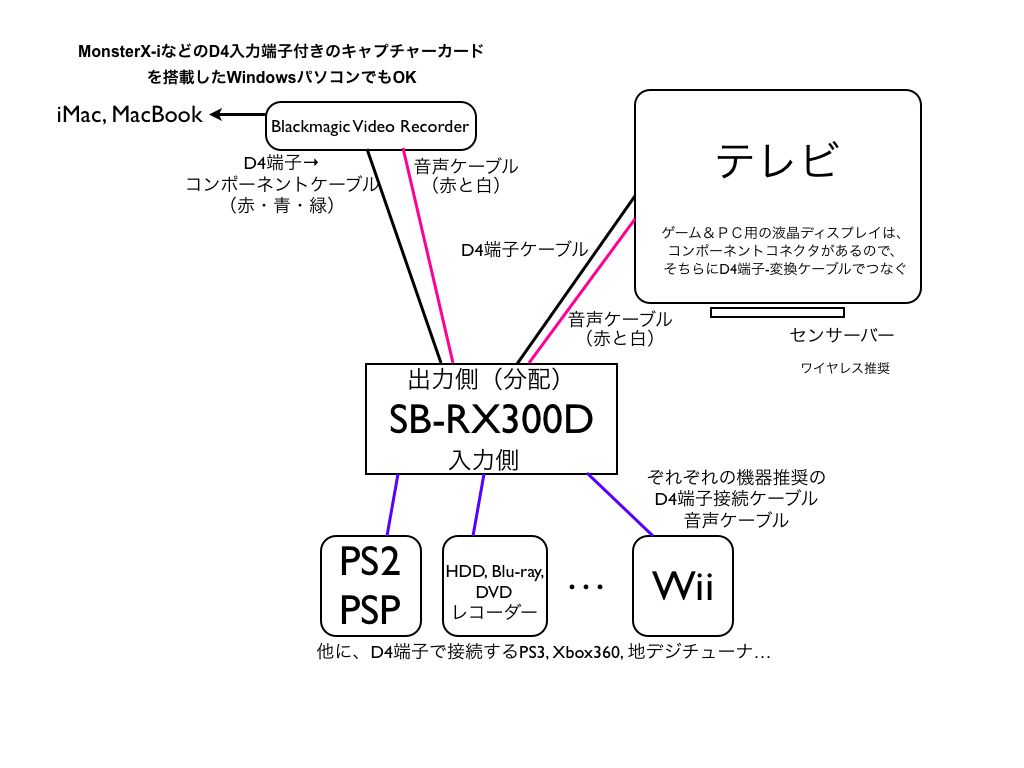

まず、簡単に構成図をあげておきます。これで、必要なものがわかるはずです。
まず、簡単に構成図をあげておきます。これで、必要なものがわかるはずです。
今回のシステムの肝になるのは、ブラックマジックデザイン（Blackmagic Design）社のBlackmagic Video Recorderです。最近出た家庭用ビデオキャプチャーです。
特長は、コンポーネント入力があることと、巨大な動画データを専用ハードウエアでエンコード（圧縮）して、USBでMacへ送り込むために、動画ファイルが小さくなり、iMacやMacBookのような初心者向けMacでも、動画の取り扱いが簡単、楽になるということです。なお、SDなので解像度は480です。現在、D端子でHD（720pや1080iやp）入力のできるUSB接続のキャプチャーデバイスでMacに正式に対応しているモノはありません。
2011年7月にUSB接続のキャプチャーデバイスが発売になり、フルハイビジョンが録画できるようになりました。
上記の配線図ではD4(HD)の入力のできるキャプチャーデバイスであれば、720pのHDでゲームとキャプチャーができます。WindowsパソコンにIntensity ProやPV4やMonsterXなどをインストールすると可能です。
次に重要なのが、分配と切り替え機です。これは説明の必要がないくらいの定番機、SB-RX300Dです。
分配と切り替えは、ゲーム機のつなぎ替えが簡単であることと、分配することで、プレイする画面はテレビで、録画はMacですることができます。
動画データを圧縮するためのエンコード作業には約1秒の時間がかかるので、Macの動画取り込みの画面は、実際の画面とはすこし遅れるという遅延が起きます。このMacの取り込んだ画面を見ながらゲームを操作すると、実際の画面との時間差が生じて、ゲームの操作性を大きく損なってしまうことがあります。だから、分配が必要です。
これらをつなぐ、ケーブル類を揃えて、繋いで行けば、システムは完成するはずです。細かい設定、ケーブルの相性などは、それぞれ、各自の環境に合わせて検証、調整、調達をしてください。これで、簡単に各種テレビゲーム機のプレイ画面やレコーダやチューナーの出力画面をiMacに手軽に取り込んで、動画を編集したり、動画サイトにアップしたり、静止画をブログに貼り付けたりすることができます。
DVDレコーダーにいったん録画してから、DVDに焼いてから、Macで読み込んで云々と、苦労と手間をかけたわりには、画質は荒いという情けないことからは卒業できるはずです。
ゲームのプレイ画面をキャプチャーする目的がなければ、コンポジット（アナログ）で、タイムラグがあってもかまわないはずです。その場合は、単にキャプチャーをつないでやればOKです。
ってか、とにかく安く、手っ取り早くやりたいのなら、mathey Mac対応ビデオキャプチャー VIDEO CAP For Mac MVCP-02MACがお勧めですね
ってか、とにかく安く、手っ取り早くやりたいのなら、mathey Mac対応ビデオキャプチャー VIDEO CAP For Mac MVCP-02MACがお勧めですね
これはＳ端子までですが、8ミリビデオの取り込み、VHSでため込んでいる映像をデジタル化して、これ以上劣化しない状態で保存するのにも使えます。どうせ、アナログの低解像度の画面なんだからと割り切れば、とくにシビアなFPSやアクションゲームでなければ、昔のPS2やWiiくらいなら、こちらだけで、Macの取り込み画面を見ながらでもプレイできるかもしれません。分配しなくても使えるかもです。
これで、地デジチューナーか地デジ対応のDVD、Blu-rayレコーダーのチューナーを使って、コンポジットでつなげば、Macの画面の中にテレビの映像を映すこともできます。アナログ信号で入力ですから、プロテクトなどは関係なく、自由にコピーができます。ゲームはしないけど、テレビをiMacやMacBookなどで観たいという向きには、これが第一選択でしょう。
付属ソフトもまともなので、意外とおすすめです。それに、とにかく安い！！
音声だけを取り込むのは、こっちがお得ですね。これで、ため込んだＭＤやカセットテープをMacに取り込んで永久保存。そろそろ、やっておかないと、テープに保存したデータは劣化がかなり進んでいると思います。
付属ソフトもまともなので、意外とおすすめです。それに、とにかく安い！！
音声だけを取り込むのは、こっちがお得ですね。これで、ため込んだＭＤやカセットテープをMacに取り込んで永久保存。そろそろ、やっておかないと、テープに保存したデータは劣化がかなり進んでいると思います。
ディスプレイでお悩みのあなた、高いですけど、石川県のメーカー、ナナオのディスプレイにしておけば間違いありません！！
5年保証、ゲーマー、パソコンユーザには、うれしい性能です。安い２万円程度の目つぶしのディスプレイで我慢もいいですが、二個しかない、しかも一生使わなければならない、大切な眼に優しい、いいディスプレイを使いましょう。
デジタル一眼カメラやパソコン本体はクソだかいのを買ってブログで自慢している癖に、ディスプレイだけが3万円しないのばっかり並べているというのも、どうでしょうかね？
型番落ちでアマゾン最安値。私もこのシリーズを何台か（定価に近い値段で買って）持っています（笑）これを3台並べると、じつに快適なゲーマー環境が整います。あれれ？ 13万だったのに、今じゃ9万円しないの？マジかよ・・・。
ナナオの勝負ディスプレイ登場！！実売価格は４万円弱。LEDバックライト＆IPSパネルでキャリブレは別途安いのが買える。信頼のMade in Japan。
ただし、HDMIとDVIとDSubだけなので、コンポジットやコンポーネントでのアナログ接続はできない。
ただし、HDMIとDVIとDSubだけなので、コンポジットやコンポーネントでのアナログ接続はできない。
ディスプレイの色あわせは結構大切です。私は色盲気味なので、よくわからないから、機械任せです。eye one Display といいますが、アイワンをi1と表記してあるので、注意が必要。
私は、カメラのことはよくわかりませんし、色も苦手ですので、キャリブレータも安いのを使っています。これで、とくに色が違っていて恥をかくということはあまりないようです。昔、私が買った時は4万円くらいしましたが、今じゃ、2万円ちょい。円高還元価格！！ 2011年6月に新型がでました。新型はセンサーが劣化しにくい構造で値段が同じなら新型にしましょう。
私は、カメラのことはよくわかりませんし、色も苦手ですので、キャリブレータも安いのを使っています。これで、とくに色が違っていて恥をかくということはあまりないようです。昔、私が買った時は4万円くらいしましたが、今じゃ、2万円ちょい。円高還元価格！！ 2011年6月に新型がでました。新型はセンサーが劣化しにくい構造で値段が同じなら新型にしましょう。
トラックバックURL
この記事へのコメント
1. Posted by コテ 2010年08月12日 01:23
はじめまして。
こちらの記事を参考にさせてもらいながら
SB-RX300DやBlackmagic Video Recorder、ケーブル類を購入しました。
そこで早速繋げてみて、TVとUSBに映像は行ったのですが
キャプチャ画面で映像が乱れていて録画ができない状態です。(音声ケーブルは諸事情でまだ繋いでいません)
SB-RXとUSBを3mのケーブルで繋げているのですが、長さによる劣化なんでしょうか？
いろいろ調べていたのですがわからなかったのでよければ知恵を貸していただきたいです。
使用環境は MBP13(MC374J/A) です。
こちらの記事を参考にさせてもらいながら
SB-RX300DやBlackmagic Video Recorder、ケーブル類を購入しました。
そこで早速繋げてみて、TVとUSBに映像は行ったのですが
キャプチャ画面で映像が乱れていて録画ができない状態です。(音声ケーブルは諸事情でまだ繋いでいません)
SB-RXとUSBを3mのケーブルで繋げているのですが、長さによる劣化なんでしょうか？
いろいろ調べていたのですがわからなかったのでよければ知恵を貸していただきたいです。
使用環境は MBP13(MC374J/A) です。
2. Posted by Sunday Gamer 2010年08月12日 08:23
> キャプチャ画面で映像が乱れていて録画ができない状態です。
長さは短いにこしたことはないけど、３ｍクラスは、正直私も使ったこと無いから（笑）
アナログだから、長いと劣化はあるにしろ、乱れて ってことはないからなー。
RX300Dで、分岐している信号が両方とも正しく出ているかどうかを、つなぎ替えて試す。
Ｄ４→コンポーネント変換ケーブルが不良かどうかを、テレビにコンポーネントがあれば、そっちにつないで試す
そもそも、ビデオレコーダが正しく設定されているのか？ も、要検討。ブラックマジックデザインのは、プロ用映像機器メーカだけあって、説明書が貧弱で、設定は難解だから。
一発でうまくいく人が少なくて、コンポジット接続の子供だましみたいなキャプチャー環境の人が多いのは、そのせいでもある（笑）。
いろいろ、確かめてみてください。経過は、暇だっら、教えてねん。
3. Posted by コテ 2010年08月13日 04:55
返答ありがとうございます！
お恥ずかしいことながらXbox360側の出力設定をHDのままにしていたのが原因でした
無事動画のキャプチャに成功しました。
次の目標はyoutubeなどにアップロードできるようにしていきたいと思います。
ありがとうございました。
いつも勉強になるなぁと思いながらブログを見させていただいてます。
これからも更新楽しみにしてます！
お恥ずかしいことながらXbox360側の出力設定をHDのままにしていたのが原因でした
無事動画のキャプチャに成功しました。
次の目標はyoutubeなどにアップロードできるようにしていきたいと思います。
ありがとうございました。
いつも勉強になるなぁと思いながらブログを見させていただいてます。
これからも更新楽しみにしてます！
4. Posted by Sunday Gamer 2010年08月13日 07:47
よかった（笑）。
YouTubeへのアップロードは、QuickTime Playerにお任せが楽ちんです。
YouTubeへのアップロードは、QuickTime Playerにお任せが楽ちんです。
5. Posted by 名無し 2010年10月14日 19:31
今日こちらで紹介されているRX300Dを購入し
キャプチャしようとしたのですが
映像が３つ縦に分割されて乱れています
PS3の録画で映像の出力を480,720どちらも試しても乱れています。
最初に起動した時はみだれていませんでした
何が原因と思われますか？
キャプチャしようとしたのですが
映像が３つ縦に分割されて乱れています
PS3の録画で映像の出力を480,720どちらも試しても乱れています。
最初に起動した時はみだれていませんでした
何が原因と思われますか？
6. Posted by Sunday Gamer 2010年10月14日 20:12
> 映像が３つ縦に分割されて乱れています
> PS3の録画で映像の出力を480,720どちらも試しても乱れています。
> 最初に起動した時はみだれていませんでした
> 何が原因と思われますか？
コンポジット（アナログ）ですので、HDMI接続ほどやっかいではないと思います。
1.PS3の信号を直接テレビ（ディスプレイ）でつないで問題がないことを確認
2.SB-RX300Dの入力にPS3をいれて、出力側（分岐二系統）をそれぞれディスプレイにつないでチェック
この時点で、映像がおかしければ、
・SB-RX300D
・SB-RX300Dとディスプレイ（テレビ）間のD4ケーブル
・PS3側の出力設定
をチェック。
3.キャプチャーとSB-RX300D間のケーブルをチェック。
あとは、キャプチャーシステム全体をチェック。
こんなかんじで、問題を切り分けて点検してみてください。
映像の乱れは、PS3の設定、ケーブルがほとんどです。
7. Posted by 名無し 2010年10月14日 20:23
確認しましたが
PS3用のD端子ケーブルを入力側のINPUTに接続
RX300DのOUTPUTからD端子ケーブルをテレビに接続しました。この時、映像は映せています。
Blackmagic Video RecorderにはD端子コンポーネントビデオケーブルでの接続でOUTPUTに接続すれば大丈夫ですよね？
PS3の出力はコンポーネントD端子にして、480を外し、720に切り替えてやっています。
ケーブルの問題でしょうか？
PS3用のD端子ケーブルを入力側のINPUTに接続
RX300DのOUTPUTからD端子ケーブルをテレビに接続しました。この時、映像は映せています。
Blackmagic Video RecorderにはD端子コンポーネントビデオケーブルでの接続でOUTPUTに接続すれば大丈夫ですよね？
PS3の出力はコンポーネントD端子にして、480を外し、720に切り替えてやっています。
ケーブルの問題でしょうか？
8. Posted by Sunday Gamer 2010年10月14日 21:25
> RX300DのOUTPUTからD端子ケーブルをテレビに接続しました。この時、映像は映せています。
> Blackmagic Video RecorderにはD端子コンポーネントビデオケーブルでの接続でOUTPUTに接続すれば大丈夫ですよね？
えっと、ブラックマジックビデオレコーダはキャプチャデバイスなんで、RX300Dの出力側（二系統）をビデオレコーダーの入力端子に接続です。ビデオレコーダ自体、入力端子しかないんで。
D4→コンポーネント変換ケーブルと音声ケーブル接続。
で、このとき、RX300Dの出力側のもう一つはテレビ（ディスプレイ）につないでありますよね？
で、テレビ側でちゃんと映っていれば、ビデオレコーダ側にも同じ信号がいっているはずです。
あとは、ビデオレコーダ側の問題になります。
> Blackmagic Video RecorderにはD端子コンポーネントビデオケーブルでの接続でOUTPUTに接続すれば大丈夫ですよね？
えっと、ブラックマジックビデオレコーダはキャプチャデバイスなんで、RX300Dの出力側（二系統）をビデオレコーダーの入力端子に接続です。ビデオレコーダ自体、入力端子しかないんで。
D4→コンポーネント変換ケーブルと音声ケーブル接続。
で、このとき、RX300Dの出力側のもう一つはテレビ（ディスプレイ）につないでありますよね？
で、テレビ側でちゃんと映っていれば、ビデオレコーダ側にも同じ信号がいっているはずです。
あとは、ビデオレコーダ側の問題になります。
9. Posted by 名無し 2010年10月14日 21:50
OUTPUT1にD端子ケーブルでテレビに接続
OUTPUT2にD端子コンポーネントビデオケーブル（記事にあるもの）を接続してBlackmagic Video RecorderとつなぎiMacに繋いで映像が乱れている。
これはBlackmagic Video Recorderの問題ということになるんですか？
何度もすみませんorzうまくいく兆しが見えないもので
OUTPUT2にD端子コンポーネントビデオケーブル（記事にあるもの）を接続してBlackmagic Video RecorderとつなぎiMacに繋いで映像が乱れている。
これはBlackmagic Video Recorderの問題ということになるんですか？
何度もすみませんorzうまくいく兆しが見えないもので
10. Posted by Sunday Gamer 2010年10月14日 21:51
えっと、PS3やXbox360で、解像度を換えたり、ケーブルなど接続を換えたときは、本体、スプリッター＆セレクターなど、一通り再起動してみると、安定することがあります。
11. Posted by Sunday Gamer 2010年10月14日 21:56
> OUTPUT2にD端子コンポーネントビデオケーブル（記事にあるもの）を接続してBlackmagic Video RecorderとつなぎiMacに繋いで映像が乱れている。
> これはBlackmagic Video Recorderの問題ということになるんですか？
えっと、出力側の１にテレビ（ディスプレイ）がきちんと映っていますよね？
で、映らないのはビデオレコーダで取り込んだMacでの画面がおかしいということですよね？
RX300Dの出力１と２を入れ替えてやってみて、同じであれば、RX300Dとケーブルは問題ないので、
あとは、Macとレコーダの問題ということになります。
設定はレコーダをもっていないので詳しいことはわかりませんが、レコーダを買わせたゲーム仲間（iMacにつないでいる）で、とくに問題はおきていないので。
> これはBlackmagic Video Recorderの問題ということになるんですか？
えっと、出力側の１にテレビ（ディスプレイ）がきちんと映っていますよね？
で、映らないのはビデオレコーダで取り込んだMacでの画面がおかしいということですよね？
RX300Dの出力１と２を入れ替えてやってみて、同じであれば、RX300Dとケーブルは問題ないので、
あとは、Macとレコーダの問題ということになります。
設定はレコーダをもっていないので詳しいことはわかりませんが、レコーダを買わせたゲーム仲間（iMacにつないでいる）で、とくに問題はおきていないので。
12. Posted by Sunday Gamer 2010年10月14日 21:59
ブラックマジックデザインのいいところは、サポートがそこそこちゃんとしてます。
もし、レコーダの問題であるとなると、メールで事情を説明すると、それなりの返答が得られると思います。
HDMIで、いまハマっている問屋のキャプチャーカードなんか、なんのサポートもありません（笑）
不良品交換でもそれなりに気を遣うくらいで（笑）
もし、レコーダの問題であるとなると、メールで事情を説明すると、それなりの返答が得られると思います。
HDMIで、いまハマっている問屋のキャプチャーカードなんか、なんのサポートもありません（笑）
不良品交換でもそれなりに気を遣うくらいで（笑）
13. Posted by Sunday Gamer 2010年10月14日 22:02
あと、D4出力のあるテレビ録画やプレーヤ、XBox360やWiiやPS2などがあれば、つないで試してみるといいかもしれません。
14. Posted by 名無し 2010年10月14日 22:14
せっかく買ったのにorz
なぜか画面が分割されて乱れてるというorz
ありがとうございました。
とりあえずメールを送ってみます
なぜか画面が分割されて乱れてるというorz
ありがとうございました。
とりあえずメールを送ってみます
15. Posted by Sunday Gamer 2010年10月14日 22:25
> なぜか画面が分割されて乱れてるというorz
どうやら、レコーダとMac側の問題ってことかな？
画面が分割ってことは、設定の問題？ それともレコーダの初期不良？
ドライバの問題？ Macのクリーンインストールとかも、必要なら躊躇無くやるべきです。
って、私のMac側のIntensity Proも安定するまでに、なんどクリーンインストールしたことか。
結局ドライバの問題だったんで、何度か目のアップデートで落ち着きましたが。
ずいぶん時間がかかりました。サポートにメールを何回送ったことか（笑）。
気長にやりましょう。
どうやら、レコーダとMac側の問題ってことかな？
画面が分割ってことは、設定の問題？ それともレコーダの初期不良？
ドライバの問題？ Macのクリーンインストールとかも、必要なら躊躇無くやるべきです。
って、私のMac側のIntensity Proも安定するまでに、なんどクリーンインストールしたことか。
結局ドライバの問題だったんで、何度か目のアップデートで落ち着きましたが。
ずいぶん時間がかかりました。サポートにメールを何回送ったことか（笑）。
気長にやりましょう。
16. Posted by Sunday Gamer 2010年10月14日 22:28
ブラックマジックデザインにメールするときは、接続状況、どういう風に映っているのか？をスナップショットを撮って、添付して送りましょう。
私も、録画した動画ファイルをドカーンとメールで送りつけていました（笑）大きすぎると、プロバイダで跳ねられるので、小さい物にしましょう。
私も、録画した動画ファイルをドカーンとメールで送りつけていました（笑）大きすぎると、プロバイダで跳ねられるので、小さい物にしましょう。
17. Posted by 名無し 2010年10月14日 22:30
今、NTSCだけにしたら乱れはなくなりました
720にはできないので綺麗ではないですが
720にはできないので綺麗ではないですが
18. Posted by Sunday Gamer 2010年10月14日 22:34
> 今、NTSCだけにしたら乱れはなくなりました
> 720にはできないので綺麗ではないですが
設定の問題かな？
となると、あとはサポートに設定の部分のスナップショットを貼り付けて、聞いてみると良いでしょう。
自力でなんとかなるかも？ 結果は、また教えてねん。
> 720にはできないので綺麗ではないですが
設定の問題かな？
となると、あとはサポートに設定の部分のスナップショットを貼り付けて、聞いてみると良いでしょう。
自力でなんとかなるかも？ 結果は、また教えてねん。
19. Posted by 名無し 2010年10月14日 22:52
了解です。
以前、DVDレコーダーで録画してましたが
その時あった遅延が今回は全く感じられないのでこのままでもいいかなとも思ってますw
以前、DVDレコーダーで録画してましたが
その時あった遅延が今回は全く感じられないのでこのままでもいいかなとも思ってますw
20. Posted by 名無し 2010年10月15日 11:42
弊社製品は全てHDCP及びアナログ／デジタルのコピーガード信号には対応しておりませ
ん。
とのことでしたorz
21. Posted by Sunday Gamer 2010年10月15日 12:43
> 弊社製品は全てHDCP及びアナログ／デジタルのコピーガード信号には対応しておりませ
> ん。
ＨＤＣＰは、アナログにかかっているのかな？コンポーネントは関係なかったと思うけど？。
Xbox360で試してみるといいんだけど。
あれれ？ おかしいな。
> ん。
ＨＤＣＰは、アナログにかかっているのかな？コンポーネントは関係なかったと思うけど？。
Xbox360で試してみるといいんだけど。
あれれ？ おかしいな。
22. Posted by Sunday Gamer 2010年10月15日 12:46
ソースはPS3 だというと、そういう返事になるからなー。
別なソースで試してみるしかないか。某君にメールで聞いたら、今はDVDレコーダに分岐したのを入れてるらしい。Macで取り込んでも、HDDを圧迫するだけだからってさ。おもしろムービーを作るためとか、実況でニコ動とかにあげるのならともかく、著作権絡みで、自分で楽しむだけという用途がほとんどだとね。
みんな、行き着くところはソコかよ みたいな（笑）
別なソースで試してみるしかないか。某君にメールで聞いたら、今はDVDレコーダに分岐したのを入れてるらしい。Macで取り込んでも、HDDを圧迫するだけだからってさ。おもしろムービーを作るためとか、実況でニコ動とかにあげるのならともかく、著作権絡みで、自分で楽しむだけという用途がほとんどだとね。
みんな、行き着くところはソコかよ みたいな（笑）
23. Posted by Sunday Gamer 2010年10月15日 13:35
もし、PS3のコンポーネントにコピーガードがかかっていたとしても、それはマイクロビジョンのヤツだと思う。
IntensityProで、720dpi 60fps 4:2:2のコンポーネント入力ができるわけだから。
IntensityProで、720dpi 60fps 4:2:2のコンポーネント入力ができるわけだから。
24. Posted by Sunday Gamer 2010年10月16日 10:37
マニュアルのHelpのところの
「Unable to record from a HD video source」
は読んでるよね？
「Unable to record from a HD video source」
は読んでるよね？
25. Posted by 名無し 2010年10月18日 20:39
HDCPについて少し調べてきました。
あくまで、趣味での活用ということで、例えの話で、質問します。
PS3→HDMI-DVI変換ケーブル→ゲームSWITCH→HDMI-DVI変換ケーブルを使い、HDCPを解除し
HDMIセレクタにHDMIをINPUTに接続、OUTPUTからPS3用D端子をつなぎRX300Dに接続。
そしてBlackmagic Video Recorderを使ってキャプチャ。これが可能かどうかわかりますか？
あくまで、趣味での活用ということで、例えの話で、質問します。
PS3→HDMI-DVI変換ケーブル→ゲームSWITCH→HDMI-DVI変換ケーブルを使い、HDCPを解除し
HDMIセレクタにHDMIをINPUTに接続、OUTPUTからPS3用D端子をつなぎRX300Dに接続。
そしてBlackmagic Video Recorderを使ってキャプチャ。これが可能かどうかわかりますか？
26. Posted by Sunday Gamer 2010年10月18日 22:28
えっと、根本的にHDMI（デジタル接続）と、Ｄ４端子（コンポーネント、コンポジットはアナログ接続）は別物です。アナログ入力専用のVideo RecorderではHDMIは入力できません。
HDMIで組むのなら、現時点で、Mac ProにIntensity Proをインストールするのが最も安くできる方法です。
他のMacでやるとしたら、年内に出るかどうかわからない、H.264 Pro Recorder（349ドル）のUSB接続となりますが、HDMIセレクター・スプリッター（1.2万円）、GS（1.2万円）は必須ですので、ケーブル諸々を含めて６万円以上かかりますよ。
それに、いくらあっても足りないHDD。今年になって毎月２個くらいのペースで1TBや2TBのHDDを買っています。
フルHD1080iの非圧縮ファイルは1分９GB。三十分の録画で300GB弱。デインターレースして、扱いやすいmp4ファイルへエンコ、フルチューンのMac Proで軽々こなせることであって、それ以外のMacではかなり厳しい。
Video Recorderは、デフォルトでSD入力になるので、480入力は確実にできるはずです。映像がおかしくなるのは解像度が合ってない可能性が高いです。いろいろ試して観るといいでしょう。
あと、XBox360は、ハードがとても柔軟なので、トラブルが少ないです。考えてみたら、キャプチャやっている仲間のほとんどが箱○をメインにしてた（笑）
HDMIで組むのなら、現時点で、Mac ProにIntensity Proをインストールするのが最も安くできる方法です。
他のMacでやるとしたら、年内に出るかどうかわからない、H.264 Pro Recorder（349ドル）のUSB接続となりますが、HDMIセレクター・スプリッター（1.2万円）、GS（1.2万円）は必須ですので、ケーブル諸々を含めて６万円以上かかりますよ。
それに、いくらあっても足りないHDD。今年になって毎月２個くらいのペースで1TBや2TBのHDDを買っています。
フルHD1080iの非圧縮ファイルは1分９GB。三十分の録画で300GB弱。デインターレースして、扱いやすいmp4ファイルへエンコ、フルチューンのMac Proで軽々こなせることであって、それ以外のMacではかなり厳しい。
Video Recorderは、デフォルトでSD入力になるので、480入力は確実にできるはずです。映像がおかしくなるのは解像度が合ってない可能性が高いです。いろいろ試して観るといいでしょう。
あと、XBox360は、ハードがとても柔軟なので、トラブルが少ないです。考えてみたら、キャプチャやっている仲間のほとんどが箱○をメインにしてた（笑）
27. Posted by ななし 2010年10月18日 22:32
H.264 Pro Recorderを今調べていますが、
これもUSB2.0によるキャプチャみたいですね。
PS3用のケーブルを使ってセレクターのD端子側にD端子をそしてHDMIをH.264 Pro Recorderにつないで行えば、HDCPは先ほど書いたようなやりかたで、Blackmagic Video Recorderよりかは綺麗にとれるのかな。
調べてて思うのはほんとMacはなかなかwindowsと違って簡単にいかないものですねorz
これもUSB2.0によるキャプチャみたいですね。
PS3用のケーブルを使ってセレクターのD端子側にD端子をそしてHDMIをH.264 Pro Recorderにつないで行えば、HDCPは先ほど書いたようなやりかたで、Blackmagic Video Recorderよりかは綺麗にとれるのかな。
調べてて思うのはほんとMacはなかなかwindowsと違って簡単にいかないものですねorz
28. Posted by 名無し 2010年10月18日 22:44
おお！今見たらH.264 Pro Recorderは発売予定になってるorz
では、発売したらそれを検討してみます。
1080の容量すごいですねwエンコードで投稿できるサイズを超えてしまいそうだorz
GSわからなくて調べたら、これもまた重要ですね。お金かかるなぁw
では、発売したらそれを検討してみます。
1080の容量すごいですねwエンコードで投稿できるサイズを超えてしまいそうだorz
GSわからなくて調べたら、これもまた重要ですね。お金かかるなぁw
29. Posted by Sunday Gamer 2010年10月18日 23:02
> おお！今見たらH.264 Pro Recorderは発売予定に
いつまで経っても発売されないし、ＢＭＤに聞いたら最悪年内無理かも という話なんで、発売されたら私も買って試すよん。そのときには、ブログで自慢（レビュー）をするつもり。
それにしても、480も720も乱れるとなると、Video Recorder自体がおかしいのかもしれんし、
D4→コンポーネントケーブルがおかしいのかもしれんし。
ソースを換えて、直接つないでみたりとかして、いろいろ試して観てください。
あーでもない、こーでもないと試行錯誤することが、脳を活性化して賢くなれるんですから。
私も、MacでHDMI入力がまともに録画できるようになったのは、去年のことですから（笑）
それまでは、SD入力でFireWire経由で取り込んだりしてました。480dpiでね。
いつまで経っても発売されないし、ＢＭＤに聞いたら最悪年内無理かも という話なんで、発売されたら私も買って試すよん。そのときには、ブログで自慢（レビュー）をするつもり。
それにしても、480も720も乱れるとなると、Video Recorder自体がおかしいのかもしれんし、
D4→コンポーネントケーブルがおかしいのかもしれんし。
ソースを換えて、直接つないでみたりとかして、いろいろ試して観てください。
あーでもない、こーでもないと試行錯誤することが、脳を活性化して賢くなれるんですから。
私も、MacでHDMI入力がまともに録画できるようになったのは、去年のことですから（笑）
それまでは、SD入力でFireWire経由で取り込んだりしてました。480dpiでね。
30. Posted by 名無し 2010年10月19日 01:55
HDCPも解除できれば欲しいですね
その時はまたブログで勉強します
その時はまたブログで勉強します
31. Posted by Sunday Gamer 2011年01月19日 17:16
H.264 Pro Recorderが2011年になっても販売される気配がないです。Blackmagic Video Recorderを借りてテストしました。
結果、720pには対応していませんでした。メーカのサイトにもHD対応とは書いてなかったですね。失礼しました。480pなら非常に綺麗に取り込めます。
なお、D4入力のできるキャプチャーデバイスは、Mac対応のものはIntensity Pro からくらいしかなくて、iMacやMacBookでは事実上、HDでのキャプチャーは2011年1月の時点で、まだできないということになります。
結果、720pには対応していませんでした。メーカのサイトにもHD対応とは書いてなかったですね。失礼しました。480pなら非常に綺麗に取り込めます。
なお、D4入力のできるキャプチャーデバイスは、Mac対応のものはIntensity Pro からくらいしかなくて、iMacやMacBookでは事実上、HDでのキャプチャーは2011年1月の時点で、まだできないということになります。
32. Posted by ねじ 2011年07月31日 14:34
はじめまして.
ブログの記事参考にさせていただいております
質問させてください
主にPS2のゲームをニコニコ生放送で配信してみたいとおもっています
私はiMac(LATE 2009 27inch)を使用しているので
BLACKMAGICVIDEO RECORDERを使えばいいと思いますが
Boot CampでWindowsXPをインストールしているので
AREA 必殺! 捕獲術 USB接続ビデオキャプチャーケーブル D端子接続対応 SD-USB2CUP4で代用しても可能でしょうか
分配器の入力とゲーム機に繋ぐケーブルですが
D端子と音声ケーブルはD端子ケーブルについている
赤と白のものを繋げば良いのでしょうか
質問ばかりですみません
ブログの記事参考にさせていただいております
質問させてください
主にPS2のゲームをニコニコ生放送で配信してみたいとおもっています
私はiMac(LATE 2009 27inch)を使用しているので
BLACKMAGICVIDEO RECORDERを使えばいいと思いますが
Boot CampでWindowsXPをインストールしているので
AREA 必殺! 捕獲術 USB接続ビデオキャプチャーケーブル D端子接続対応 SD-USB2CUP4で代用しても可能でしょうか
分配器の入力とゲーム機に繋ぐケーブルですが
D端子と音声ケーブルはD端子ケーブルについている
赤と白のものを繋げば良いのでしょうか
質問ばかりですみません
33. Posted by Sunday Gamer 2011年07月31日 18:55
> Boot CampでWindowsXPをインストールしているので
> AREA 必殺! 捕獲術 USB接続ビデオキャプチャーケーブルD端子接続対応 SD-USB2CUP4で代用しても可能でしょうか
BootCampは完全にWindowsで起動しているので、Windows 用のデバイスを使えるはずです。
試してないから分かりませんが（笑）。
> 分配器の入力とゲーム機に繋ぐケーブルですがD端子と音声ケーブルはD端子ケーブルについている
> 赤と白のものを繋げば良いのでしょうか
音声は、赤と白ですね。Ｄ端子とコンポーネントで、音声は別にケーブルをつなぐことになります。音声ケーブルと一緒に束ねてあるケーブルもありますね。
> AREA 必殺! 捕獲術 USB接続ビデオキャプチャーケーブルD端子接続対応 SD-USB2CUP4で代用しても可能でしょうか
BootCampは完全にWindowsで起動しているので、Windows 用のデバイスを使えるはずです。
試してないから分かりませんが（笑）。
> 分配器の入力とゲーム機に繋ぐケーブルですがD端子と音声ケーブルはD端子ケーブルについている
> 赤と白のものを繋げば良いのでしょうか
音声は、赤と白ですね。Ｄ端子とコンポーネントで、音声は別にケーブルをつなぐことになります。音声ケーブルと一緒に束ねてあるケーブルもありますね。
