こんばんは～
スタッフの舩戸です

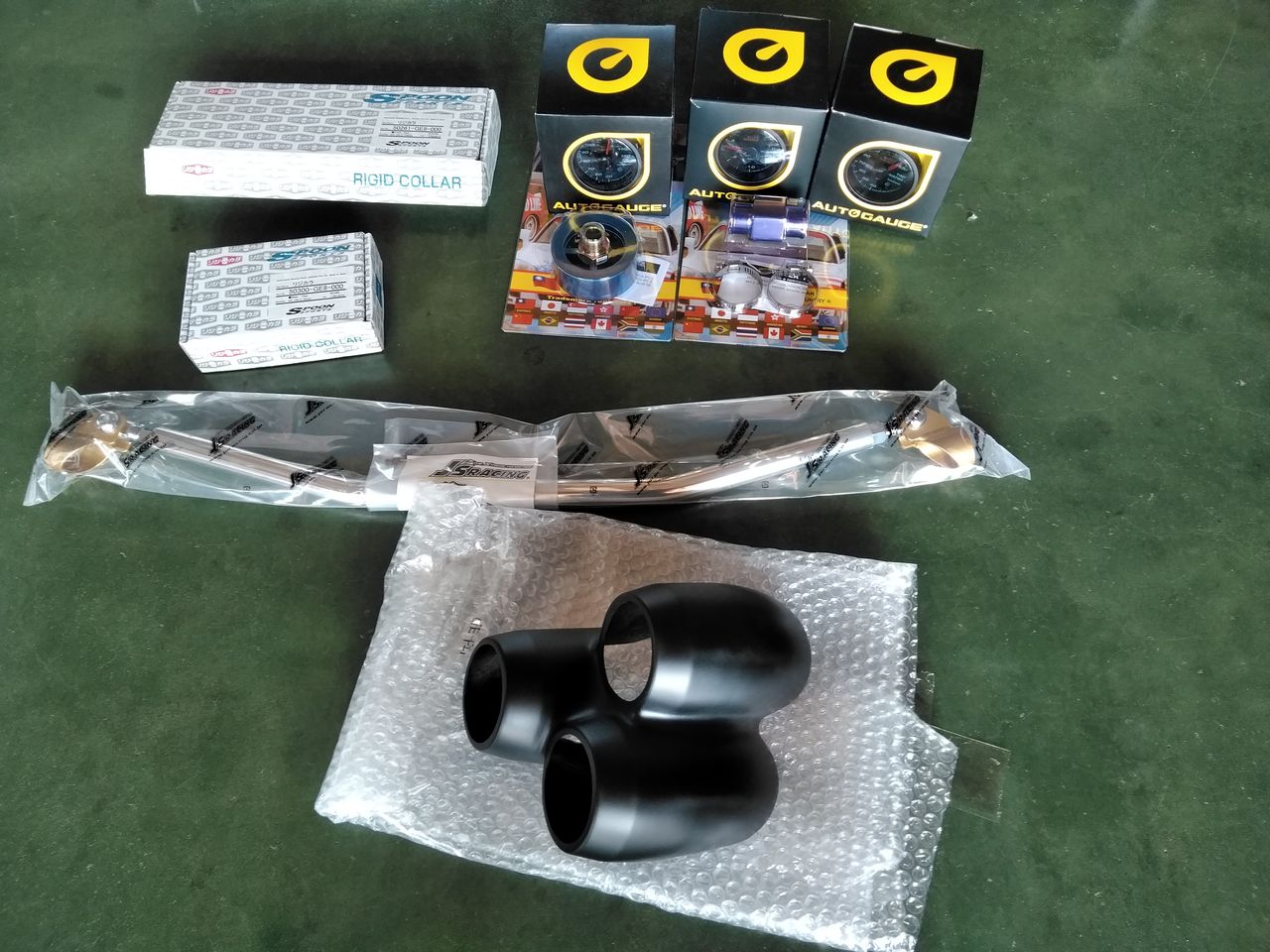

今回は山県市のお客様の愛車 ホンダ フィットに追加メーター、リジカラ、ロアアームバー
取り付けを行いました
まずはリジカラの取り付けを行います
フロントメンバーのボルトを緩め、メンバーを少し下げ作業をします
全体的に緩めたら、一カ所ずつボルトを抜き、ボディとメンバーの間・メンバーとボルトの間に

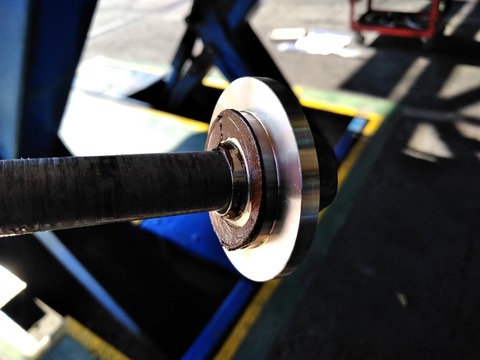

リジカラを挟んでいきます
リジカラには同封のグリスを適量塗布し付けます
緩めたボルトにリジカラを挟むことが出来たら
ボルトを規定トルクにて締め付けフロント側の完成です
リヤ側の作業を行います

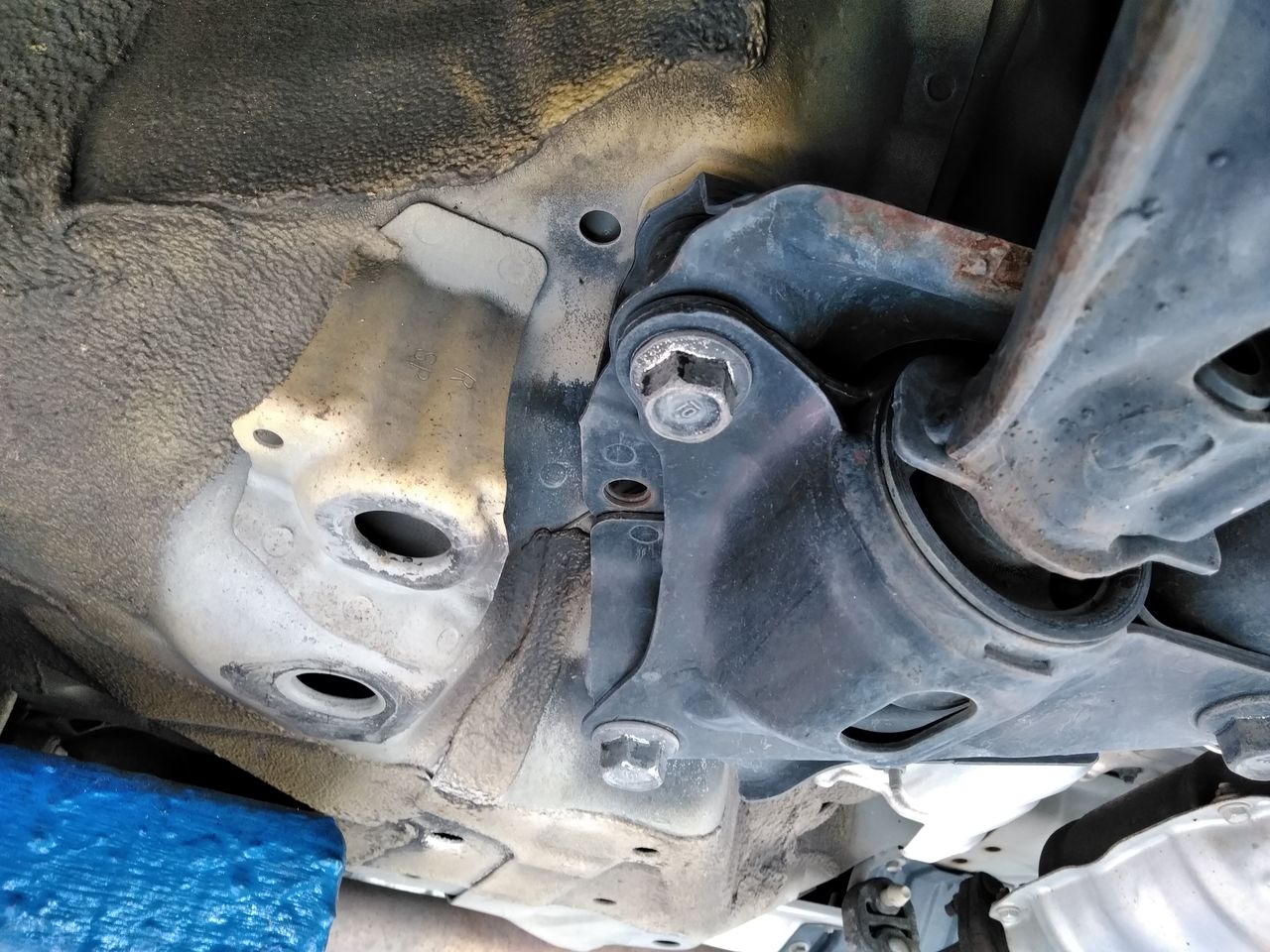

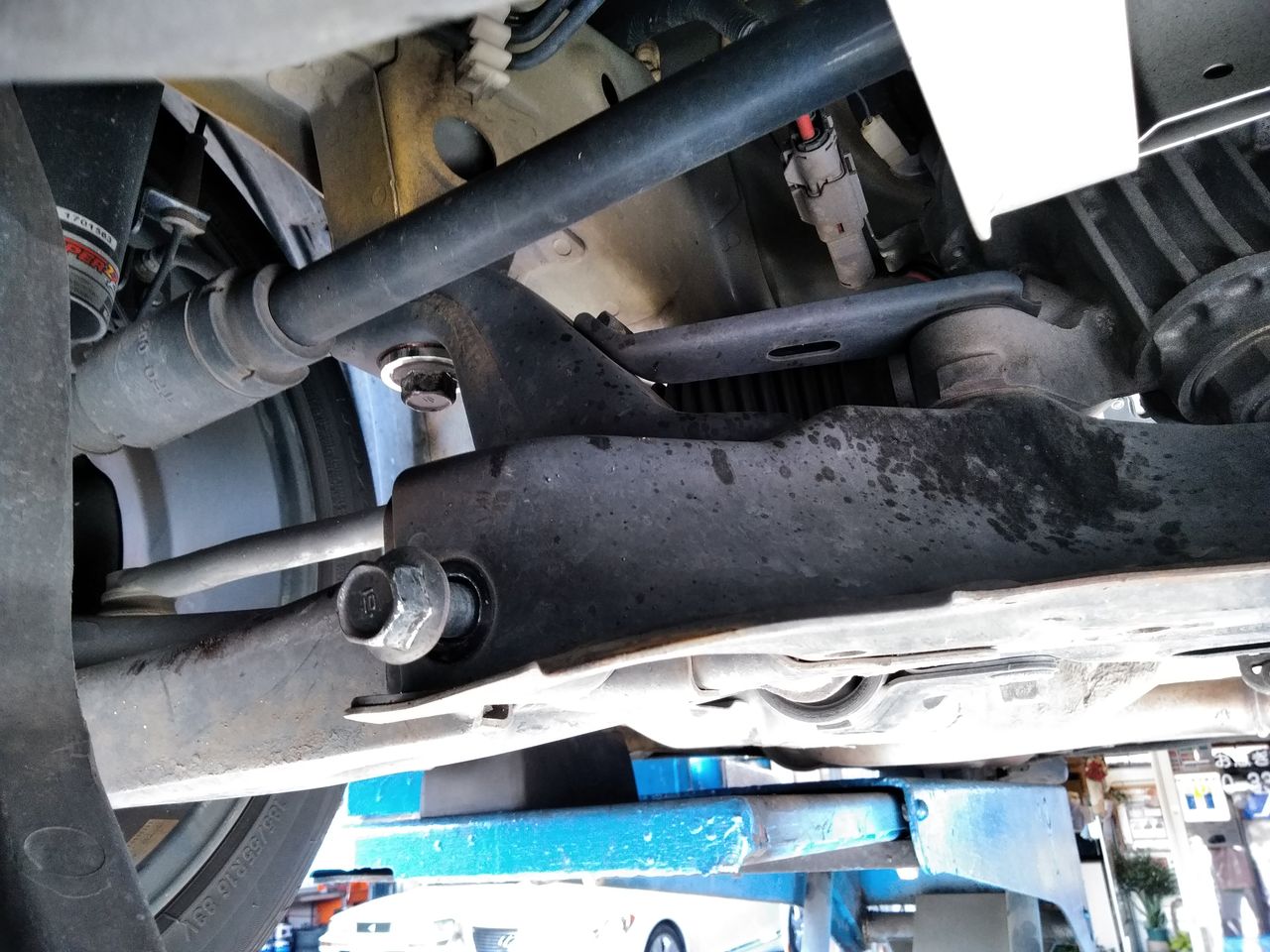

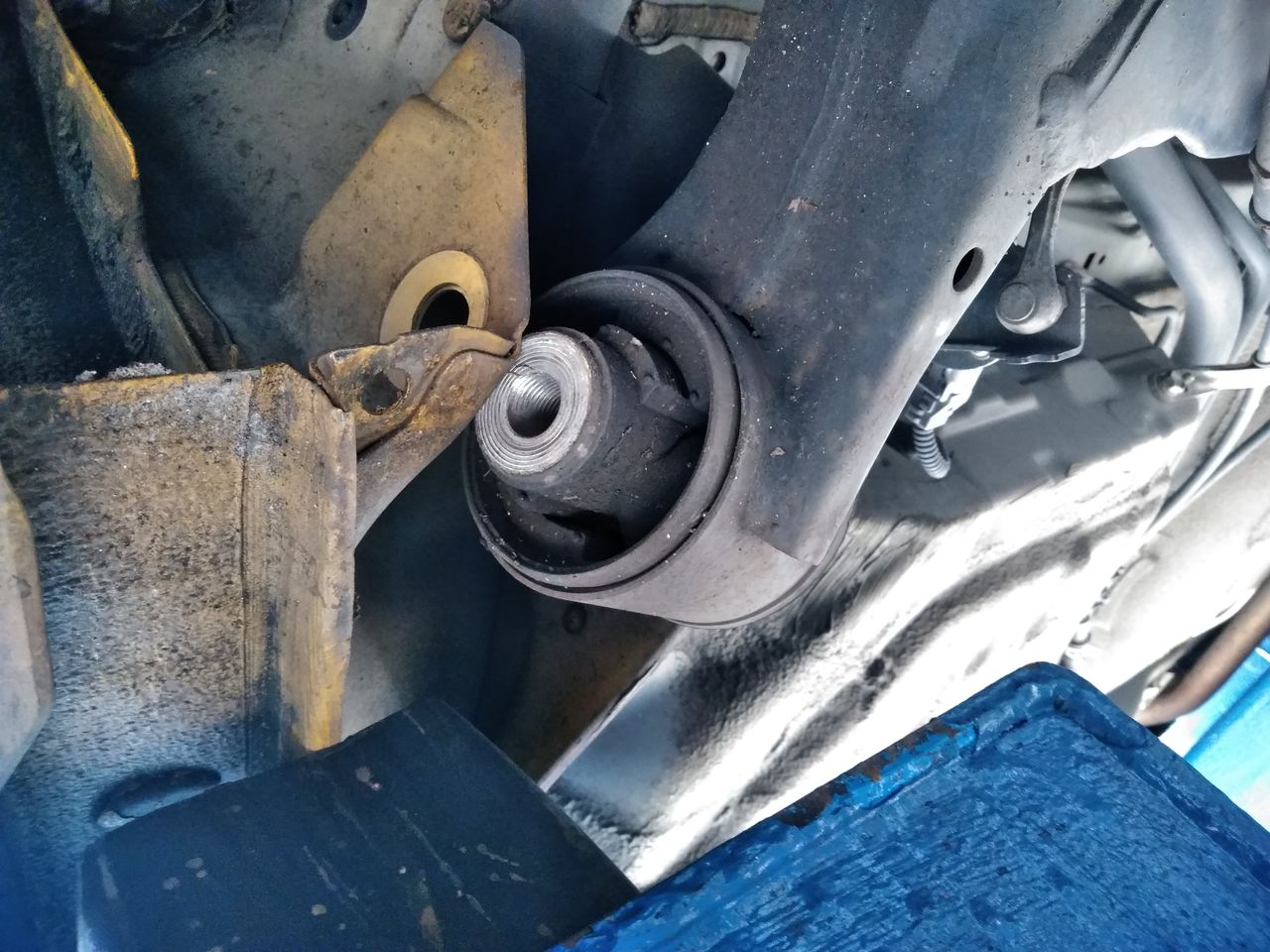

リヤ側はアーム付け根のボルトを外し、リジカラを挟みます
リヤタイヤ前方のカバーを外すと作業がしやすいです
ボルトを抜き、アームにリジカラを挟むように付けます
最後に規定トルクにて締め付けを行い、作業終了です

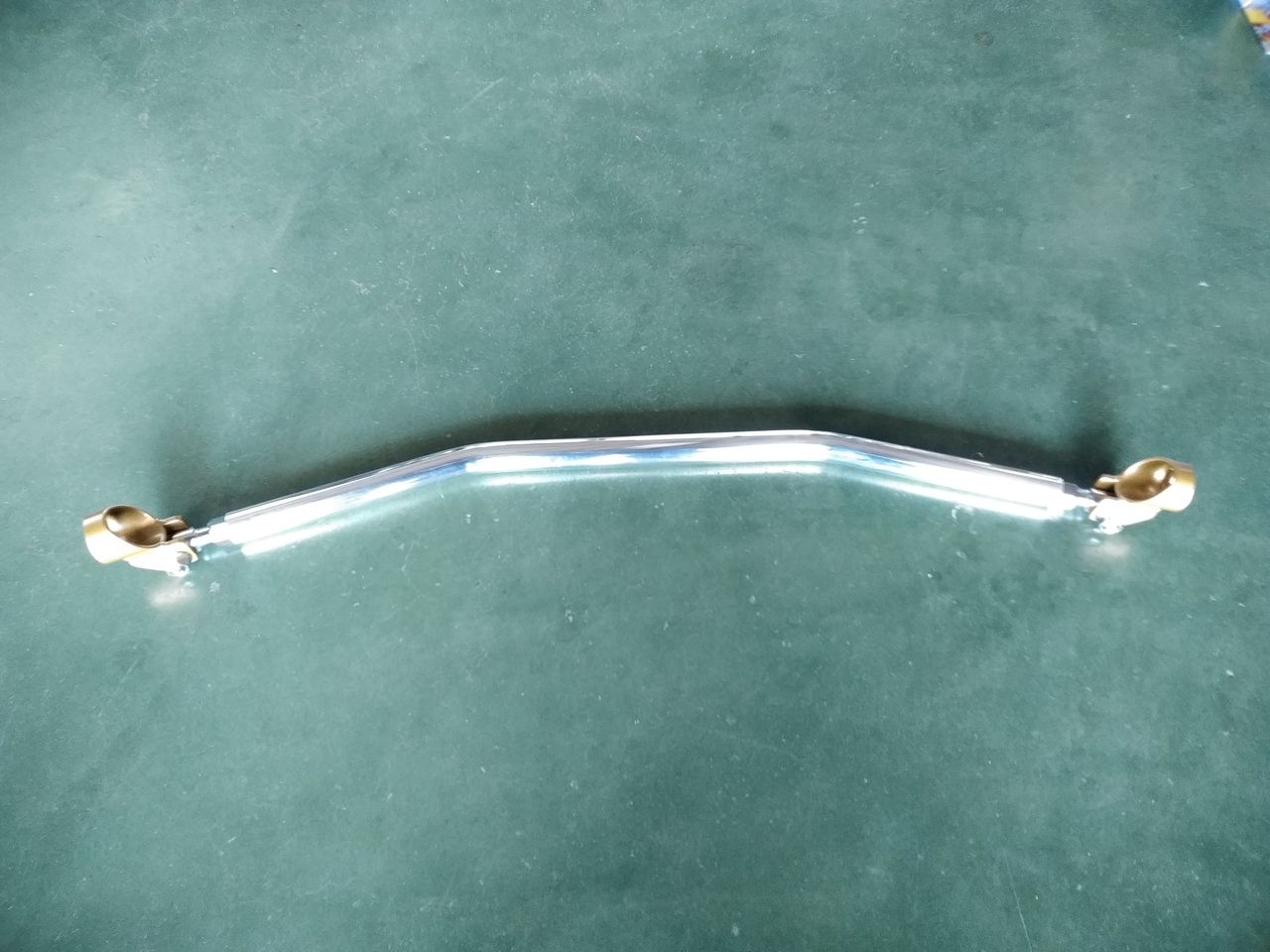

次にロアアームバーの取り付けをします

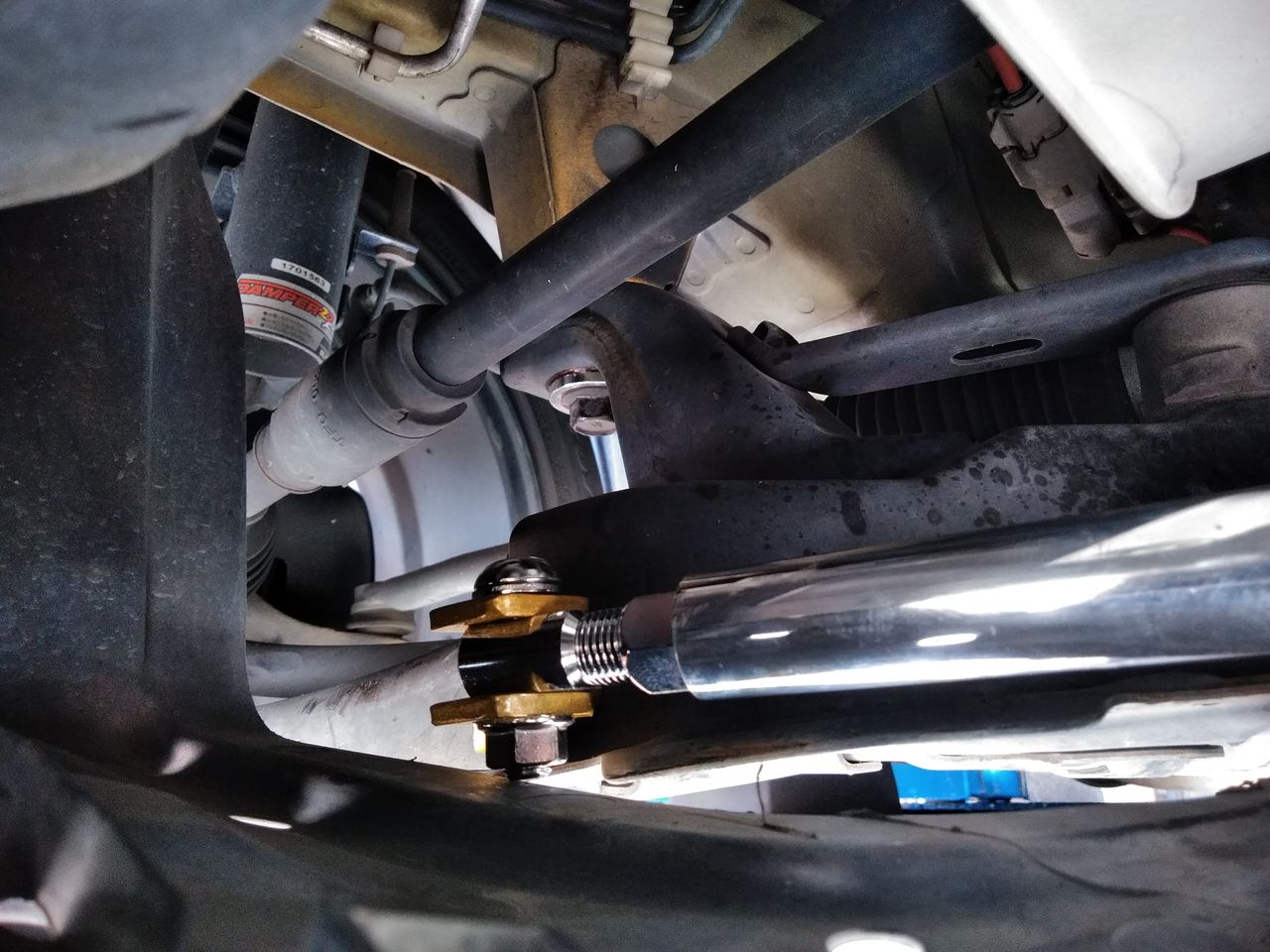

ロアアームの付け根のボルトを外し、アームバーの両端を付けます

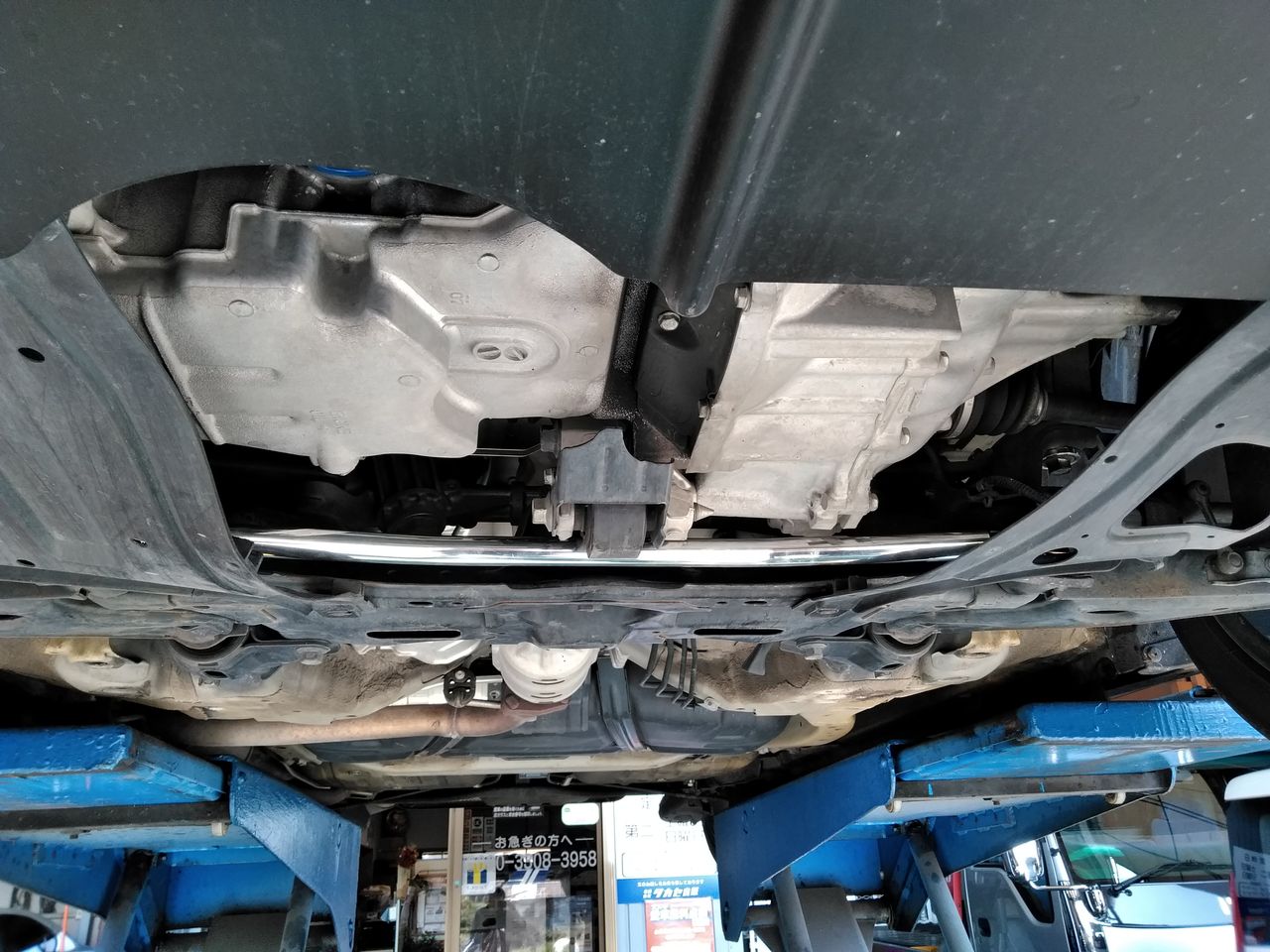

取付位置など調整しながら締付完成です
最後に追加メーターの取り付けをします
リフトで上げている状態なので油温計のアタッチメントとセンサーから付けます

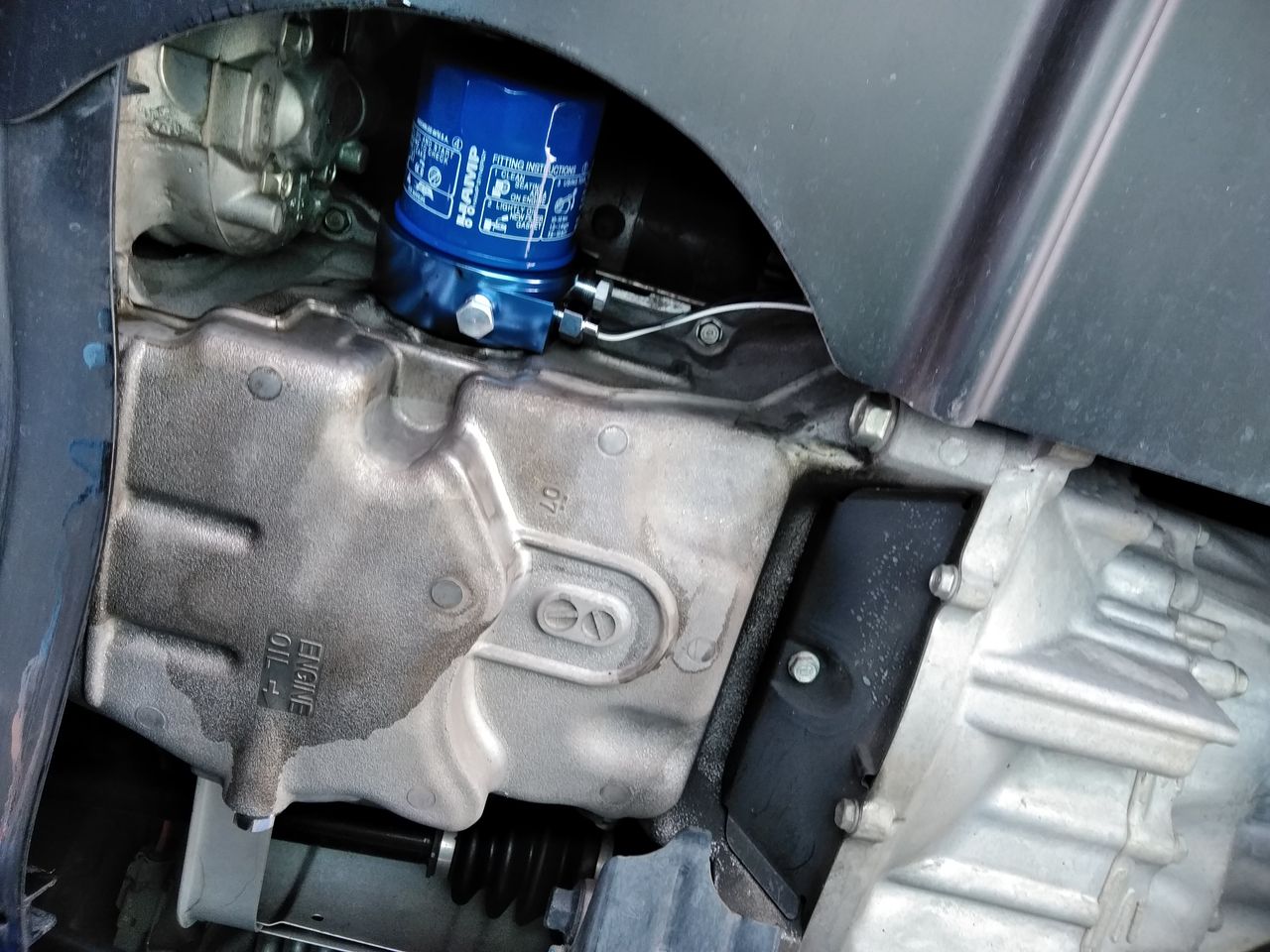

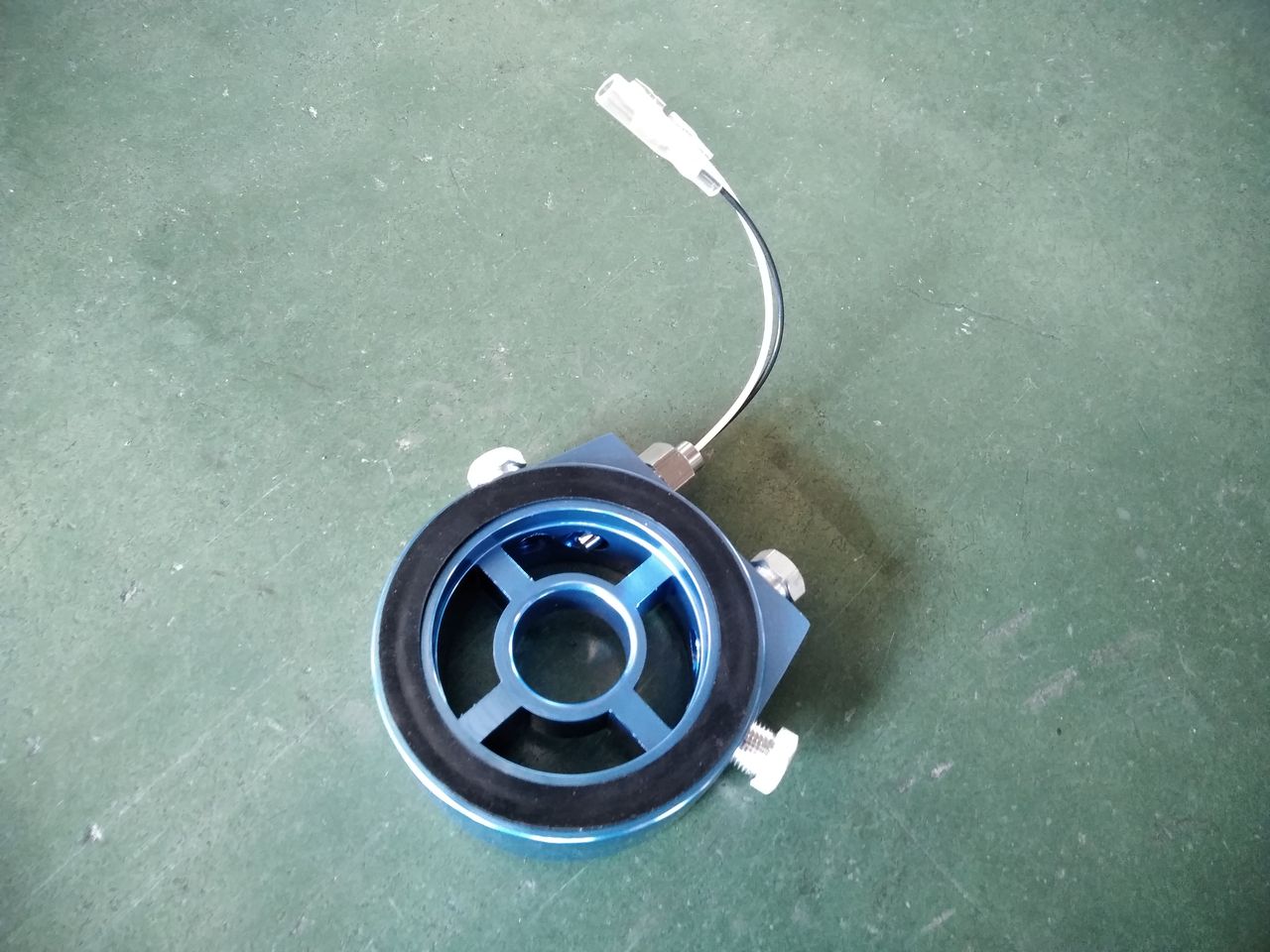

オイルエレメントを取り外し、アタッチメントを付けます
センサーや蓋にはシールテープを巻いて締め付け
付属のナットでオイルエレメント取付位置に付けます
アタッチメントを取り付けたらオイルエレメントを戻していきますが
アタッチメントの厚み分飛び出たオイルエレメントが干渉するため小型のオイルエレメントに交換します
次に水温センサーを取り付けます

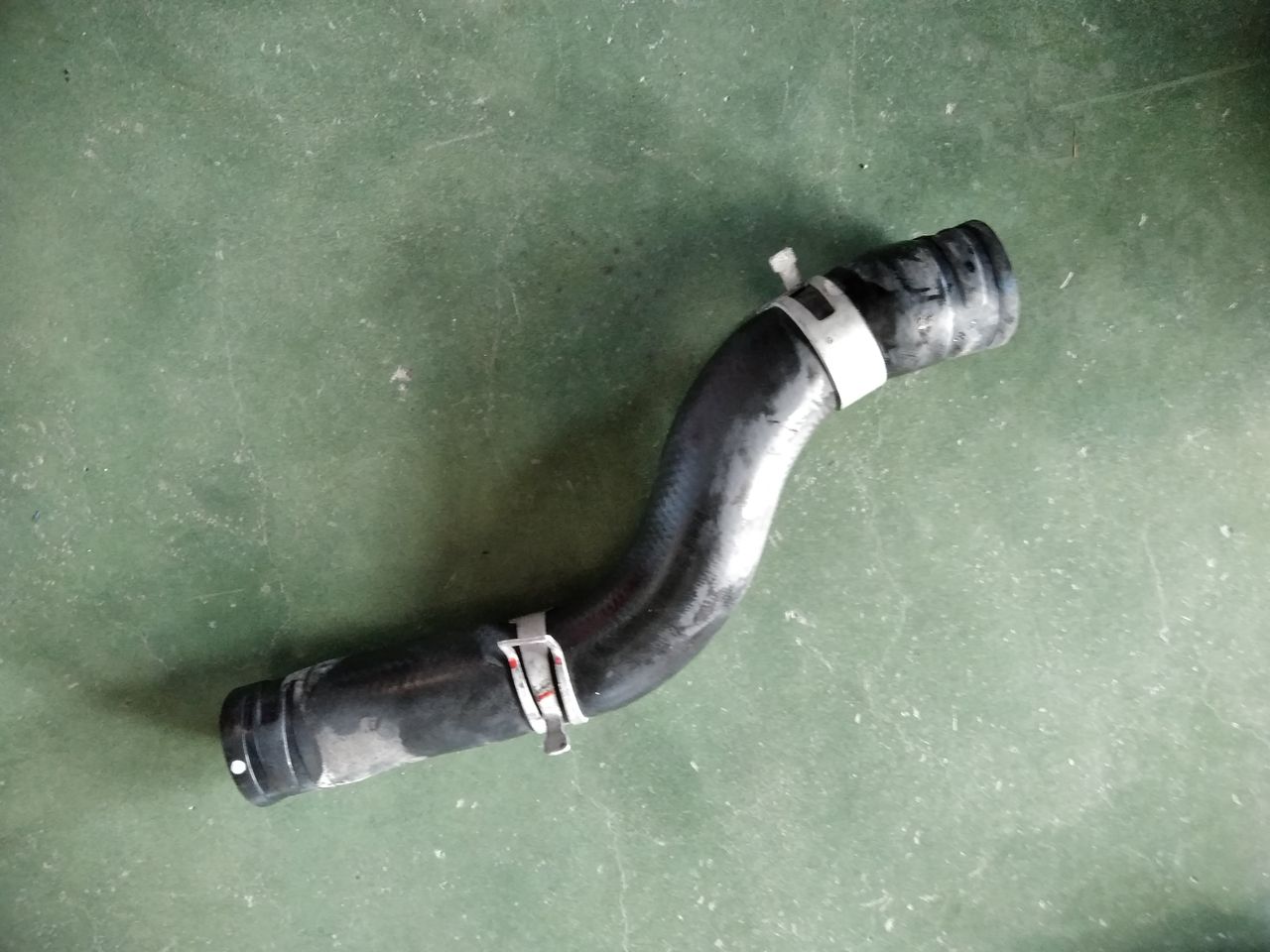

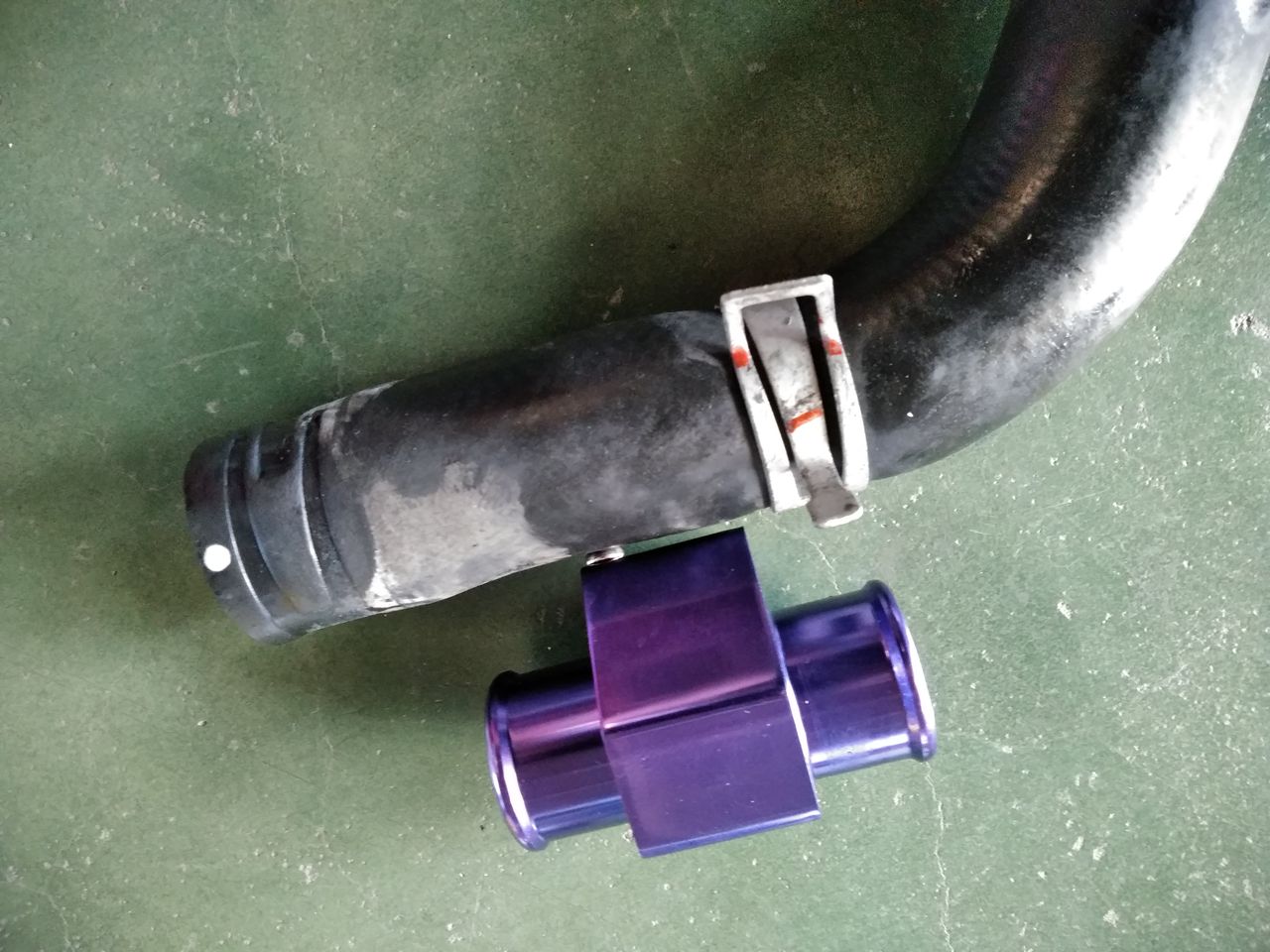

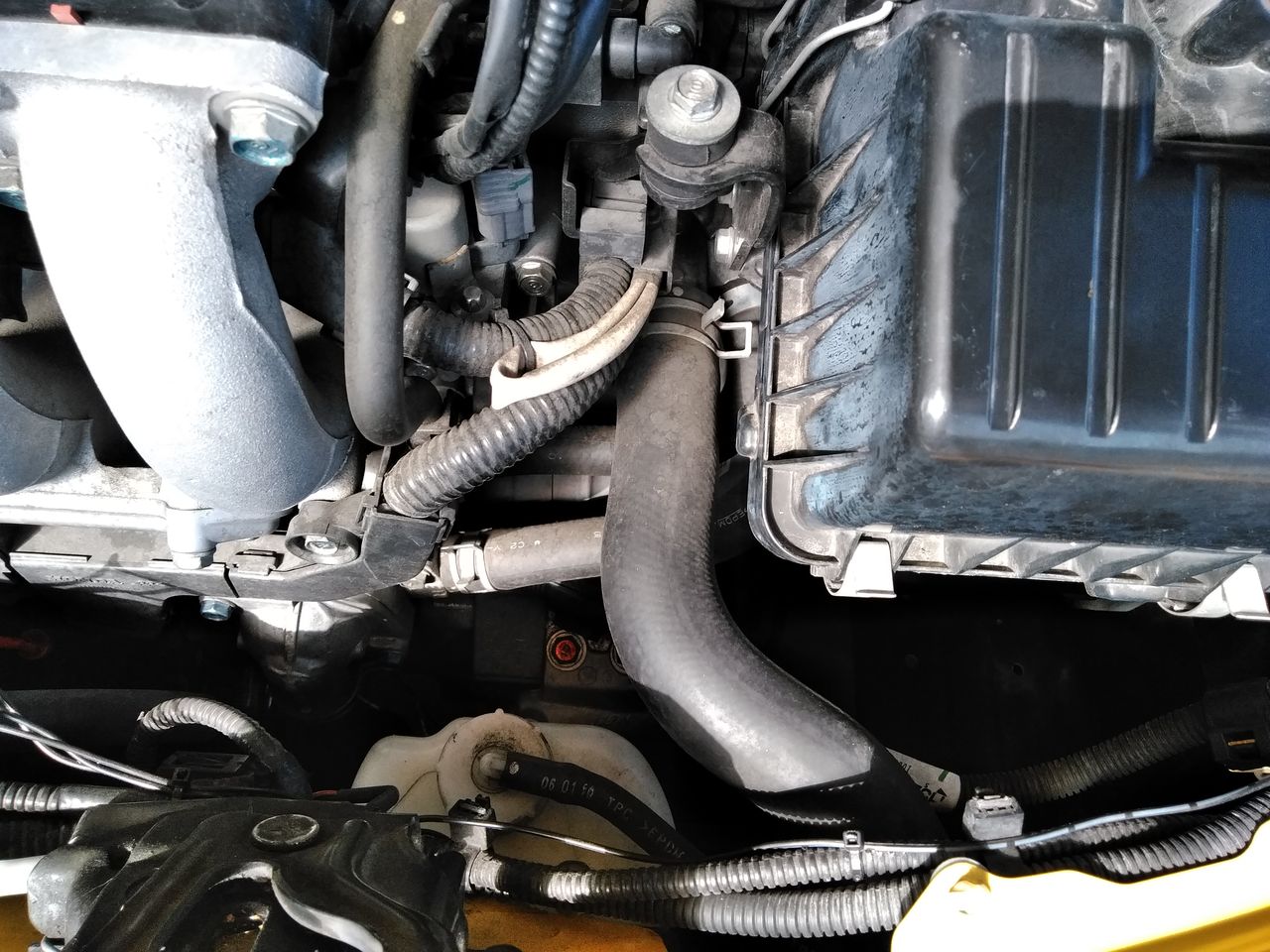

純正のアッパーホースを外し、アタッチメントの幅に合わせカットします

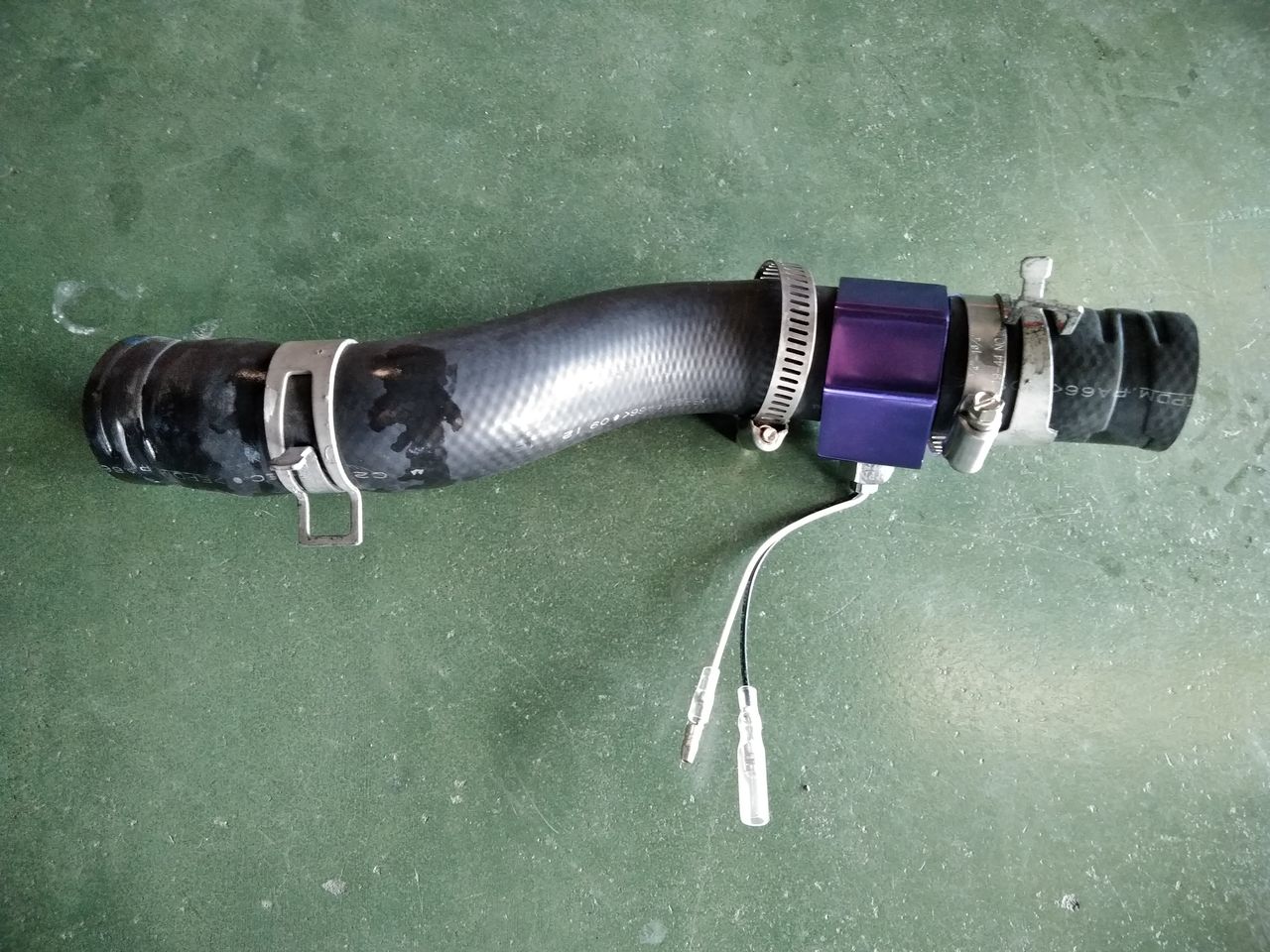

アタッチメントの取り付けが終ったらアッパーホースを車両に戻します
戻したら冷却水を補充して、取り付けたアタッチメントから
オイル・冷却水が漏れてこないか確認し、センサーの取り付けの終了です
センサーの取り付け後は、センサーからの配線を車内に引き込みしメーターの電源を結線します

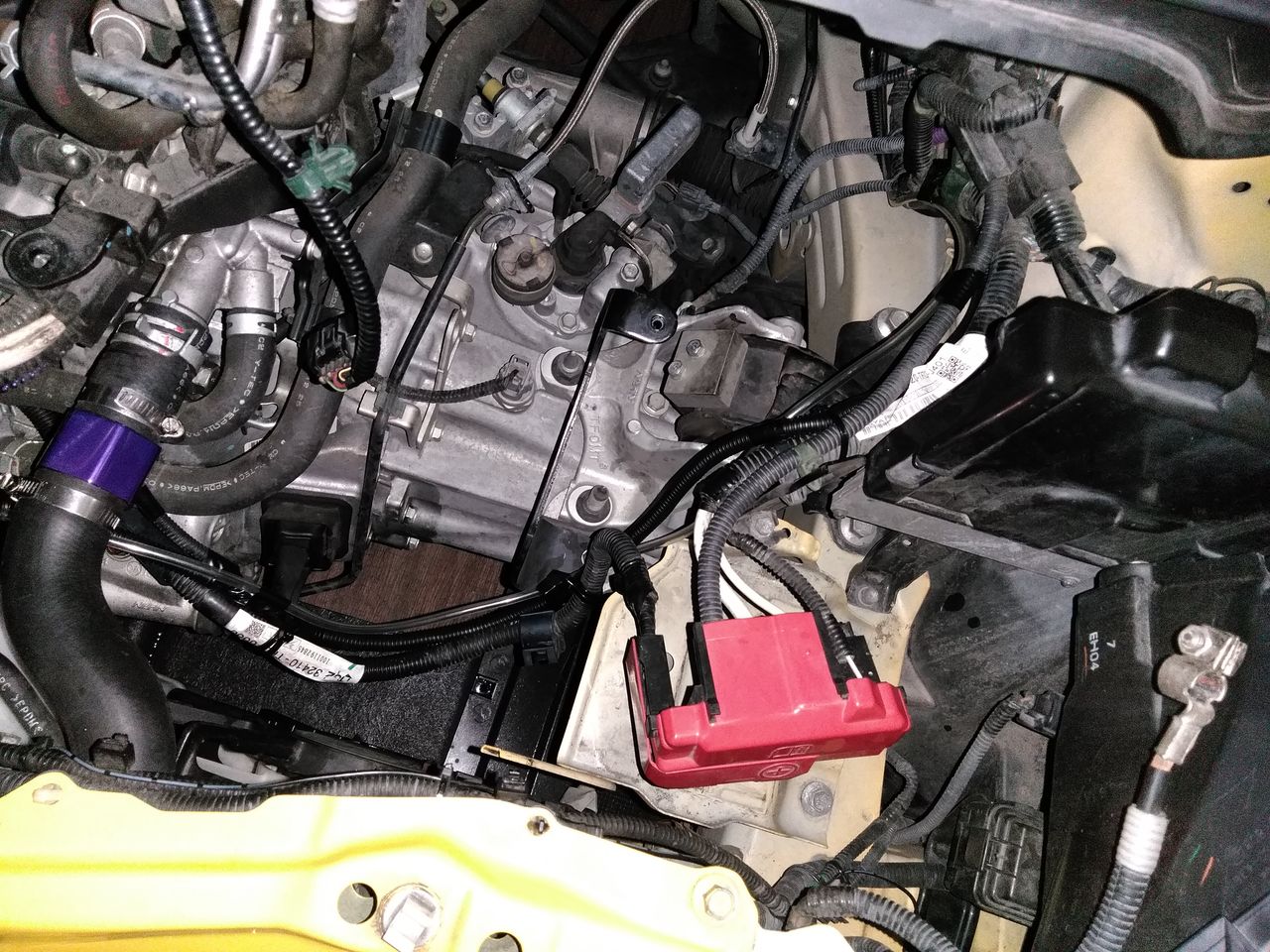

バッテリーやエアクリーナーケースを外し、純正のハーネスの束に沿うように車内へ引き込みます
インテーク側の負圧ホースにジョイントを接続しホースを配線と一緒に引き込みます
付属の配線では足りなかったため、配線を延長し結線しました
車内へ引き込みが出来たら、ナビを外し電源・アクセサリー・イルミネーション・アースを接続します

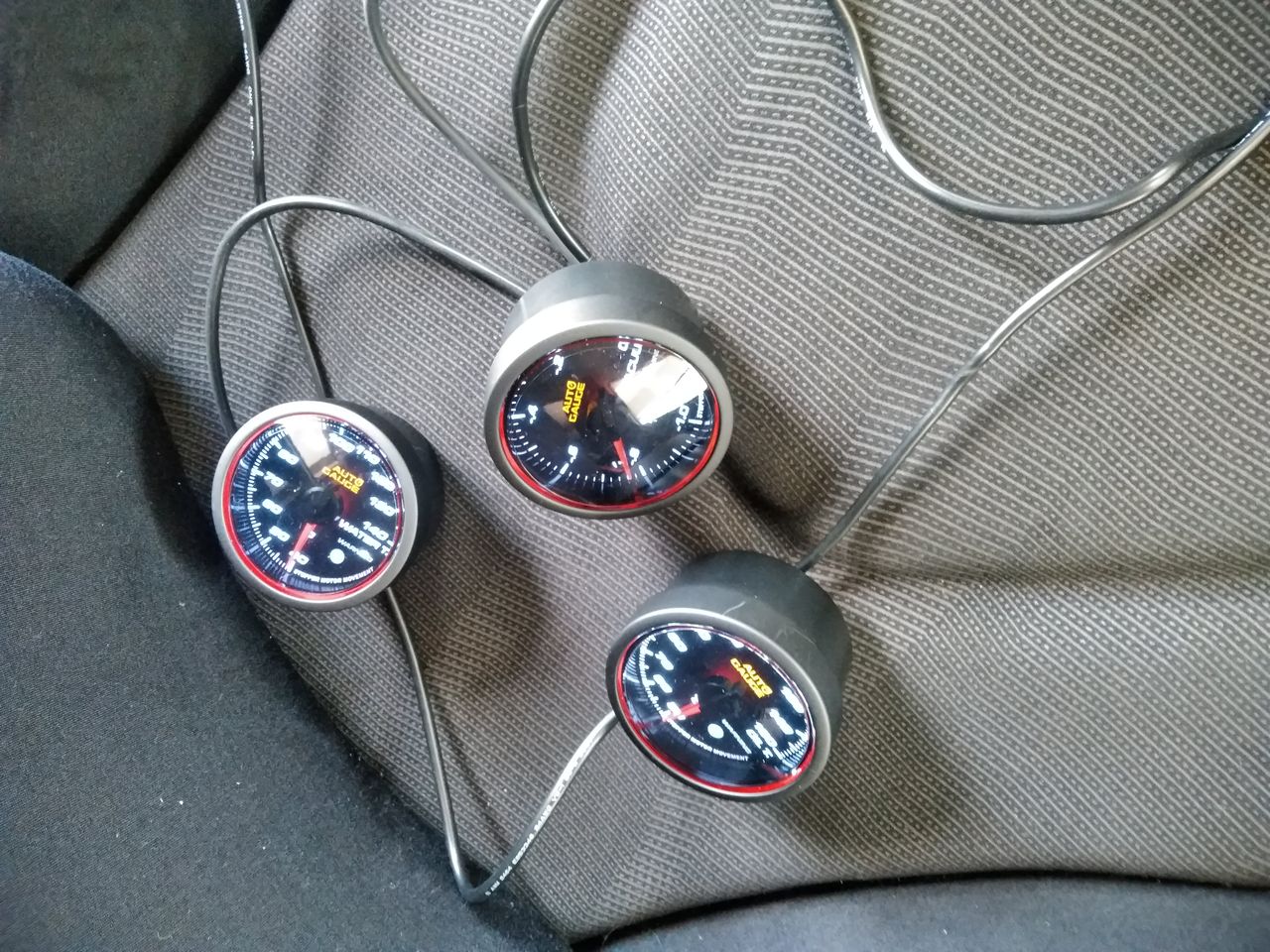

接続後は、メーターを仮接続しエンジンルームを復元し作動テストを行います
エンジンが完全に暖機が終わるまで待ち、水温・油温が上がることを確認します
負圧計の針も動くことを確認し、メーターの固定をします

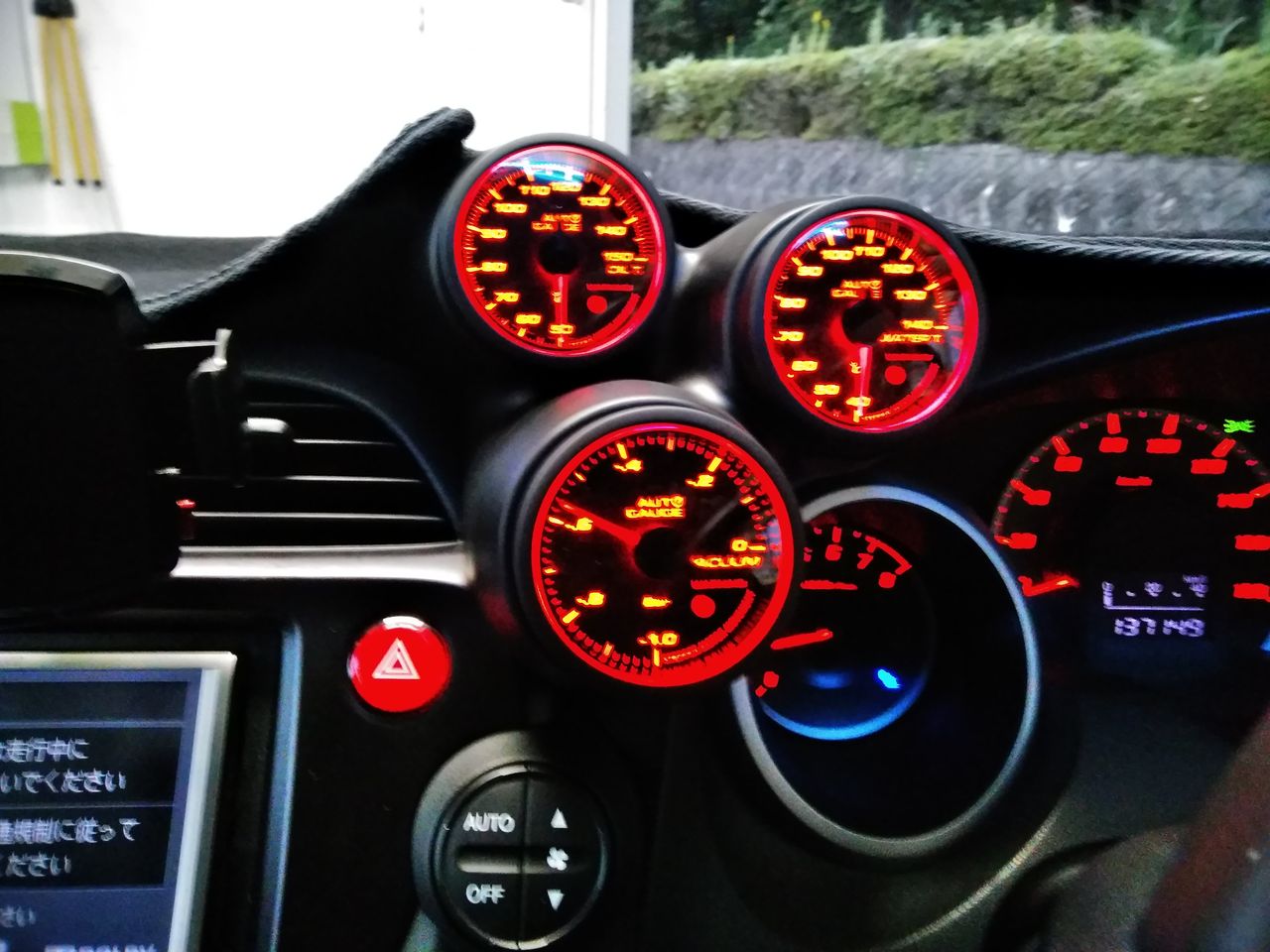

ナビと純正メーターの間に取付しますが、オーディオパネルの加工をしないと取り付けることが
出来ないためパネルを削りました

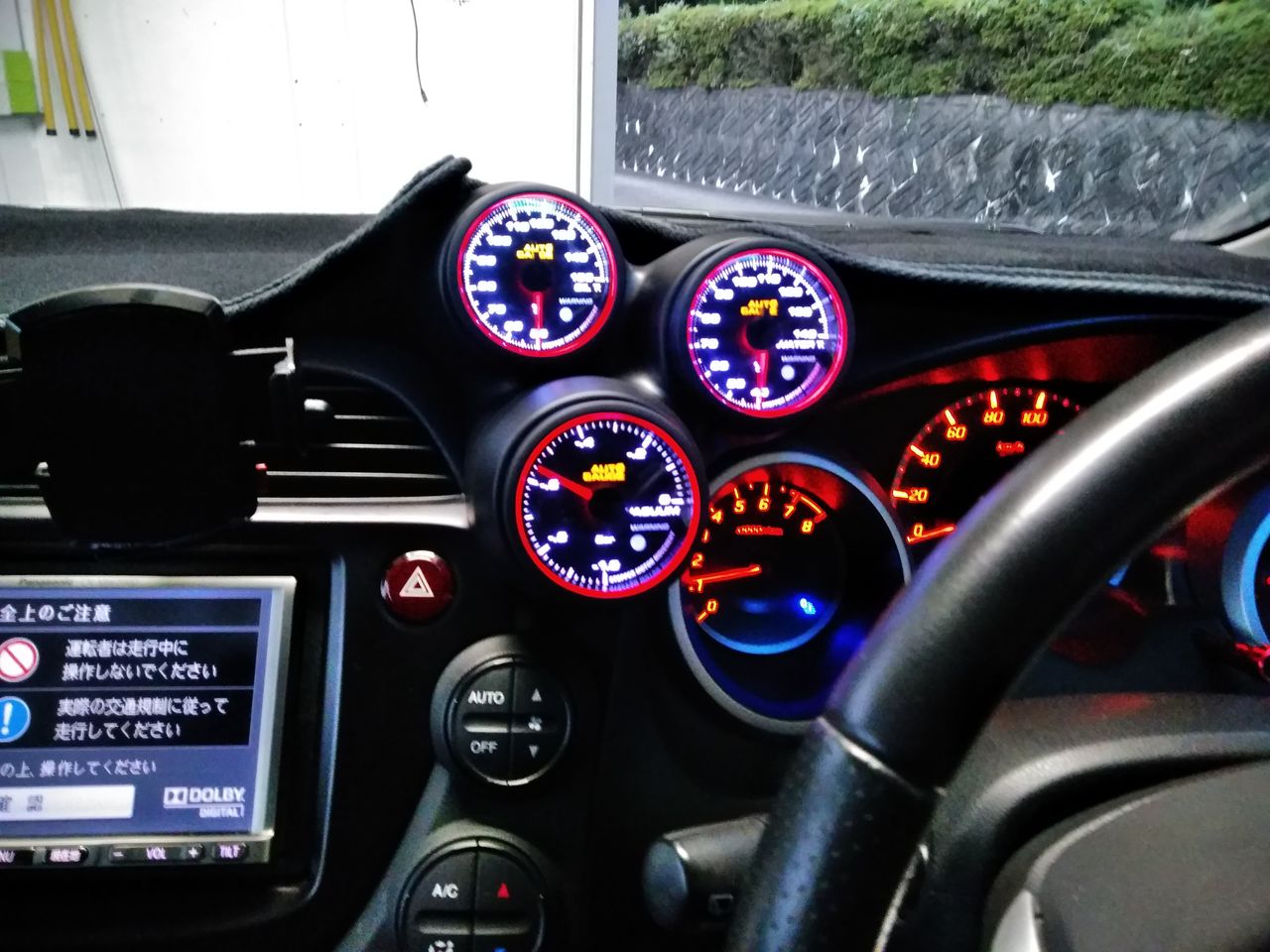

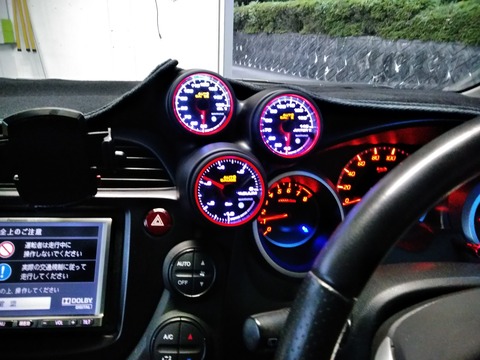

メーターフードにメーターを固定し、各配線を接続し完成です
ナビを外したため最後に、ラジオやTVなどの調整を行います
追加メーターを付けたことにより、純正のメーターではわからなかった水温、油温が一目でわかります
