こんばんは~スタッフの舩戸です
今回は岐阜市のお客様の愛車 トヨタ ランドクルーザーのATF全量交換を行いました
IMG_20171204_100139

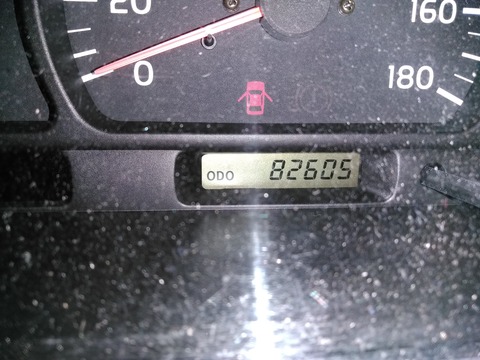

車両は平成16年式で走行距離は82605㎞でした
IMG_20171204_100407

交換前に試乗を行い、AT本体に不具合がないか確認し

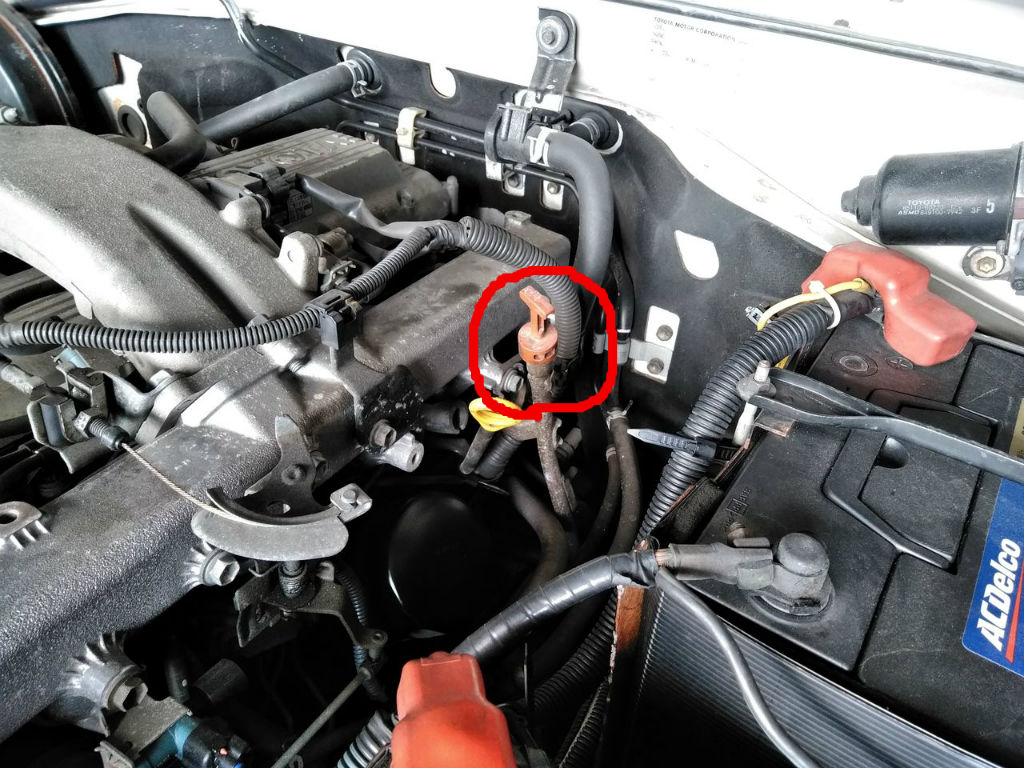

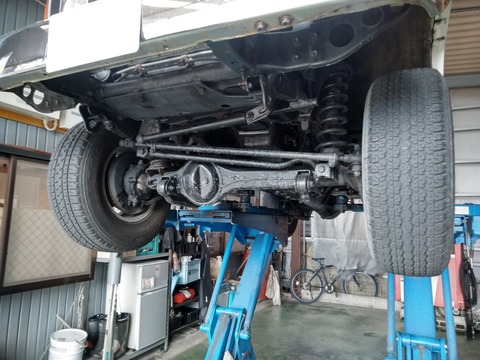

ATFレベルゲージにてオイルの汚れや量を確認し車両をリフトで上げ

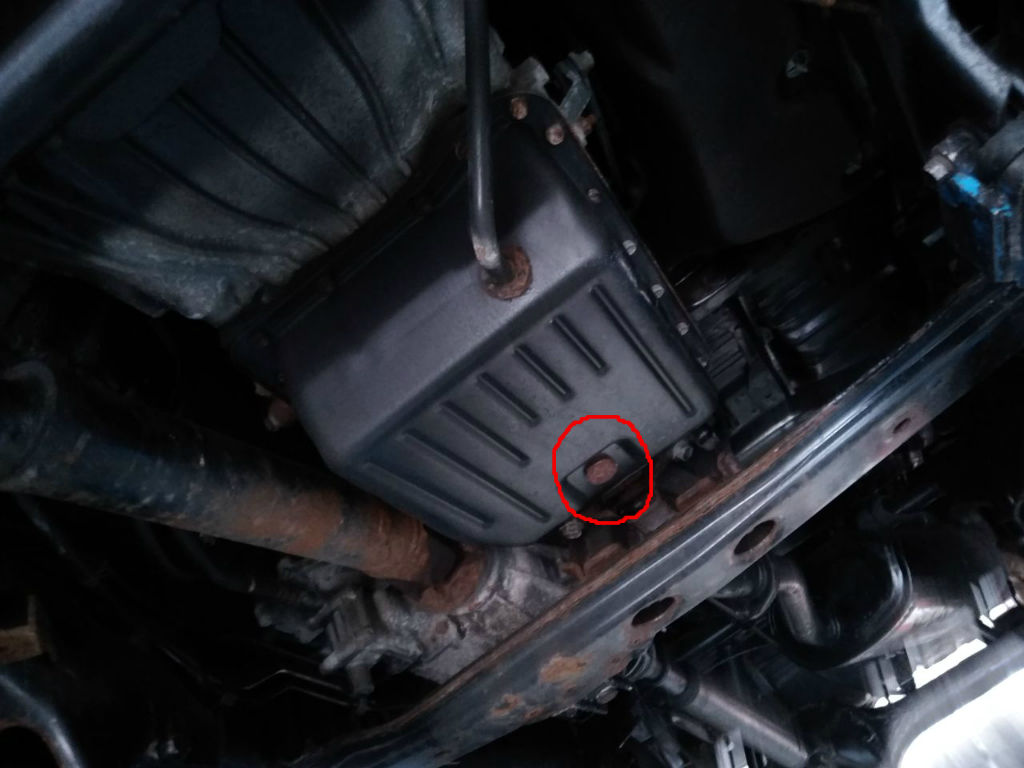

ATオイルパンのドレーンよりATFを抜いていきます

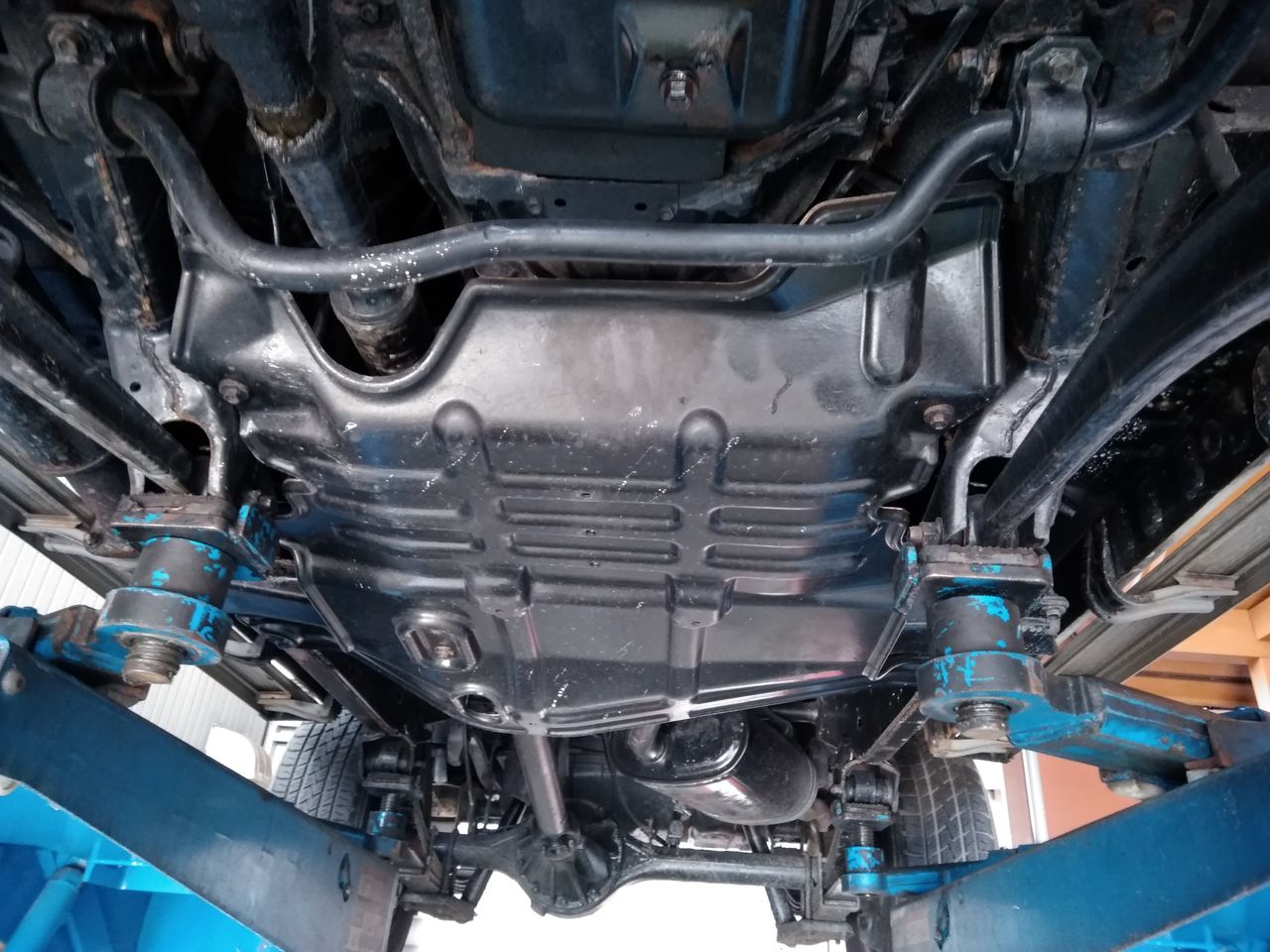

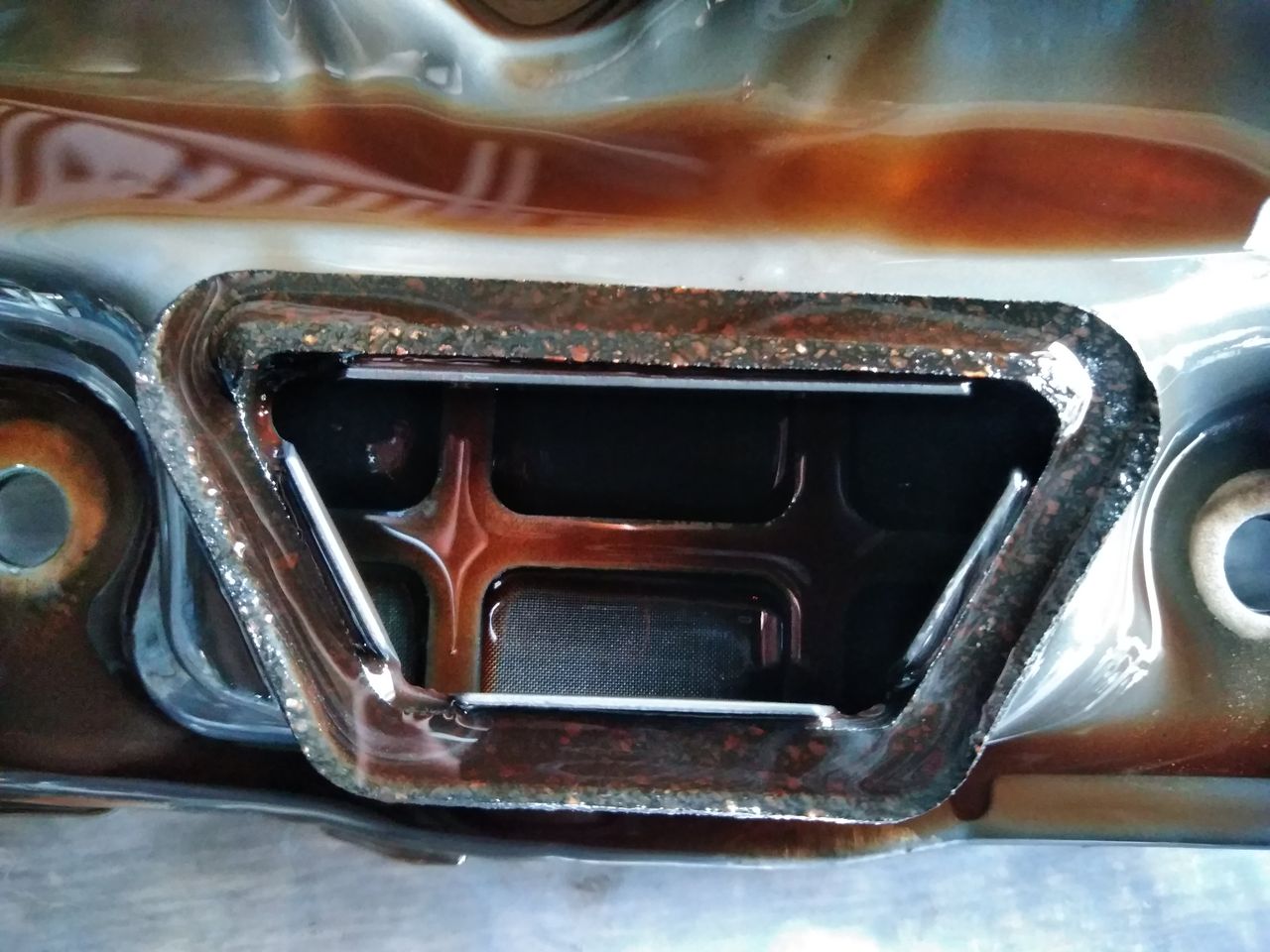

AT下部のカバーを外し作業します
BlogPaint
IMG_20171204_101151
IMG_20171204_101157
BlogPaint

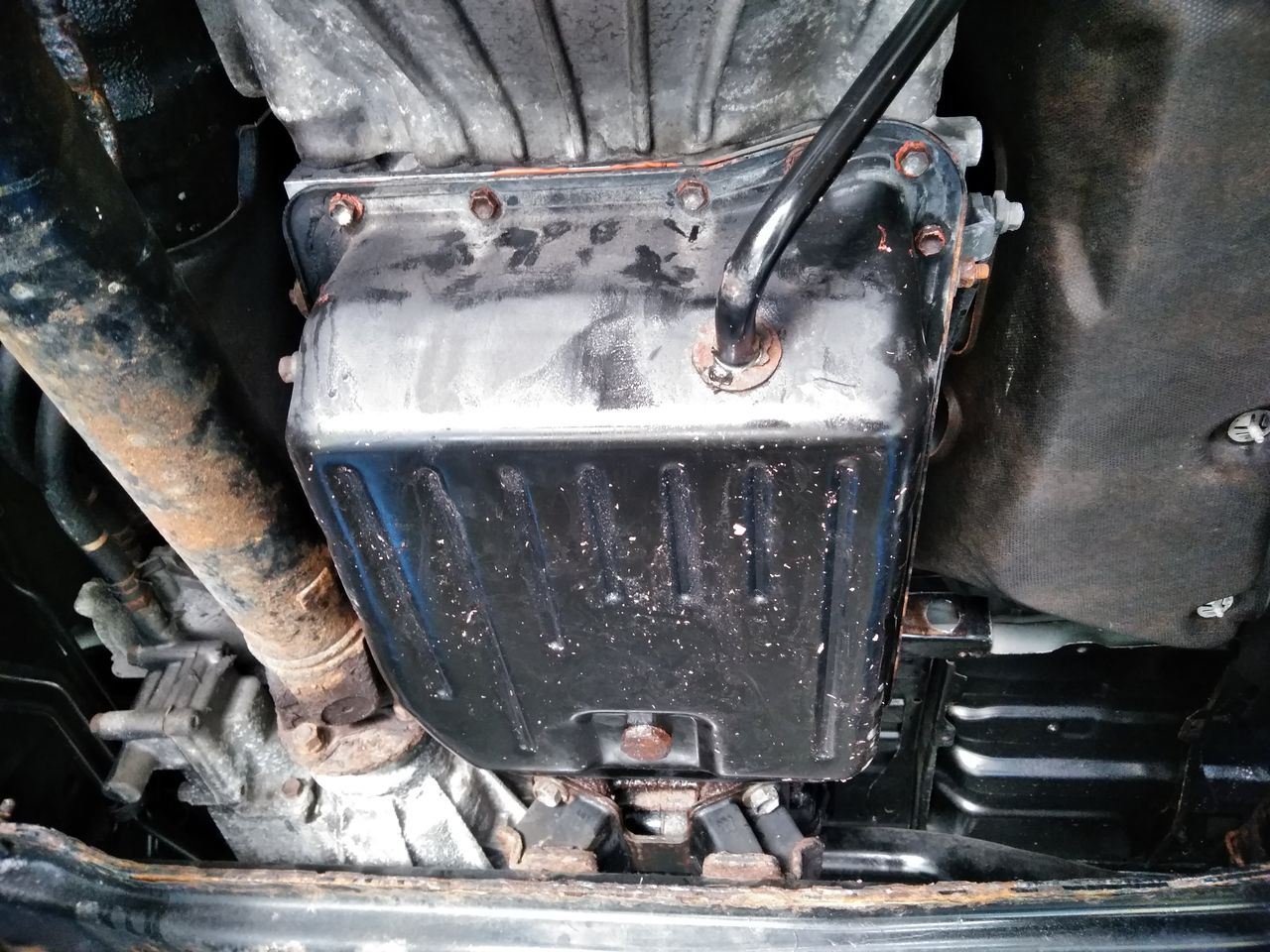

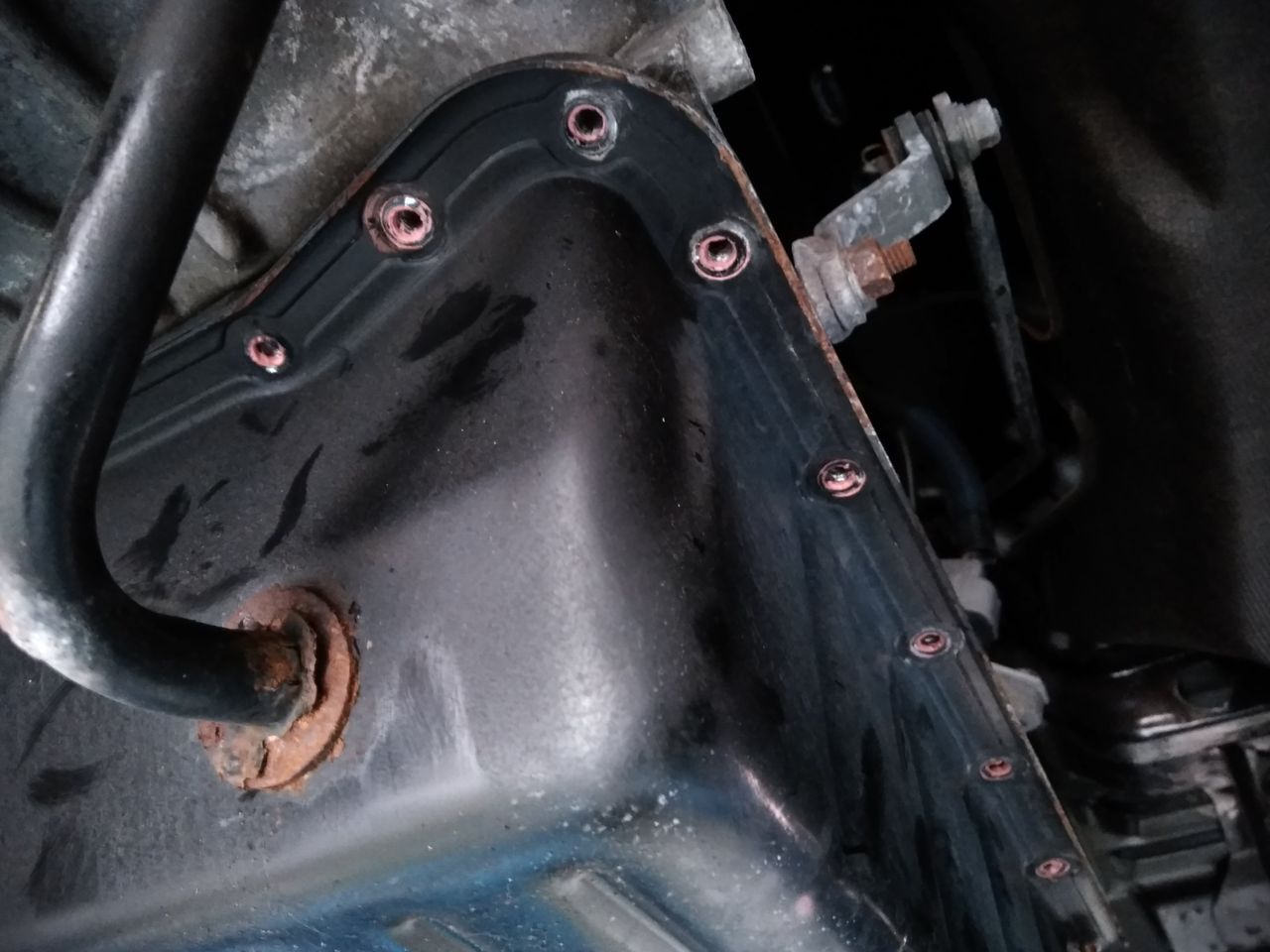

ドレーンから抜いたオイルが滴下したら、ドレンを締めオイルパンを外していきます
均等にボルトを緩めてからボルトを外します
IMG_20171204_111830
液体パッキンで圧着しているため、パッキンを剥がすとオイルパンが落下する恐れのあるため
数か所のボルトは付けたまま外していきます
IMG_20171204_112923IMG_20171204_112842

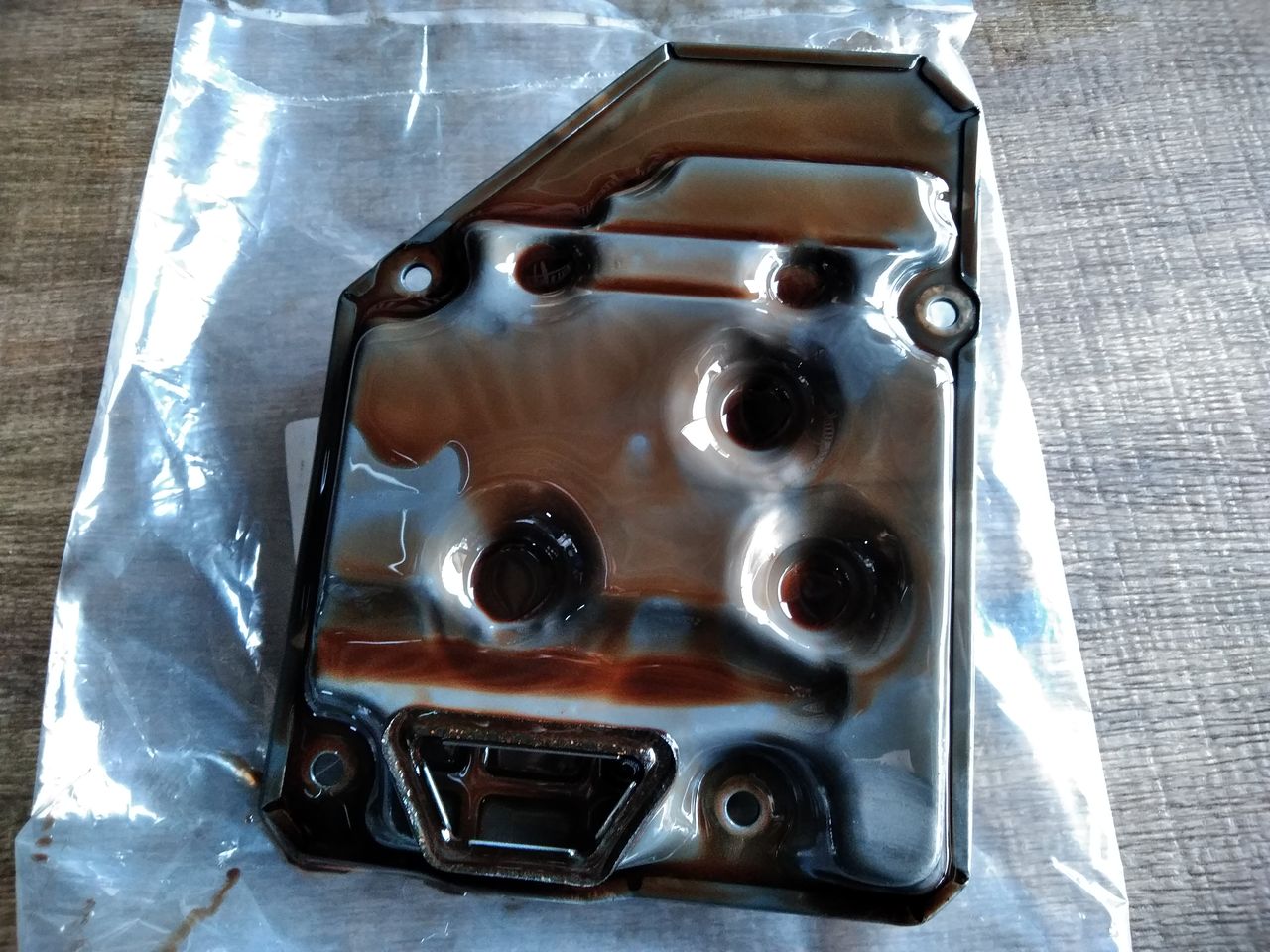

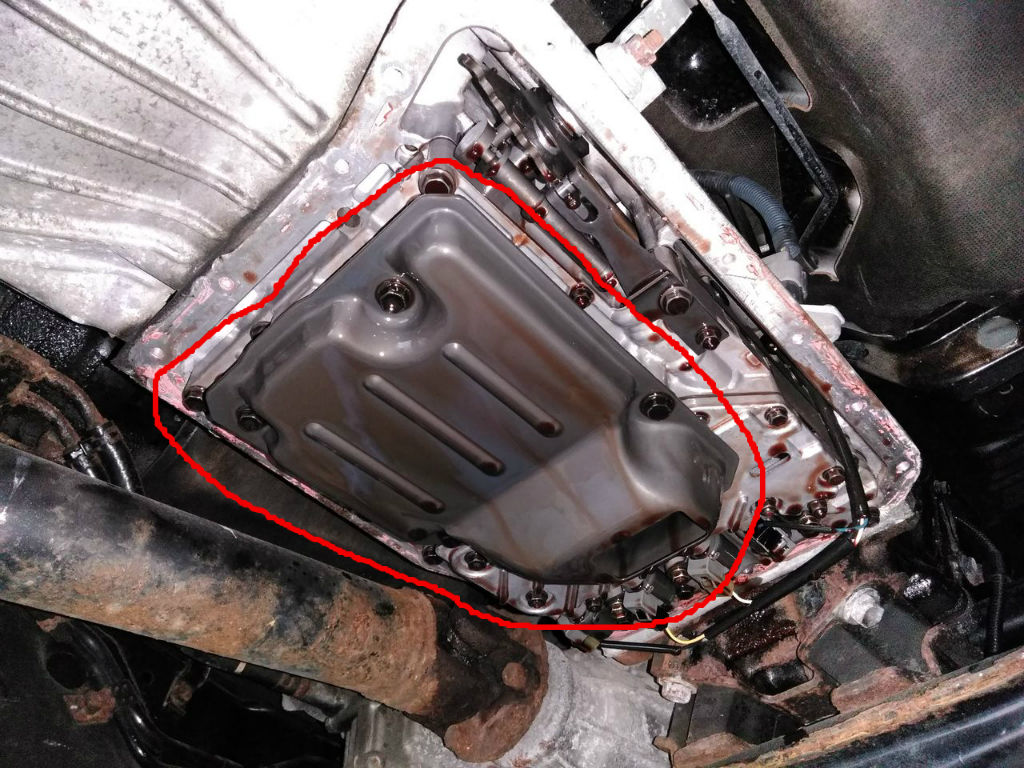

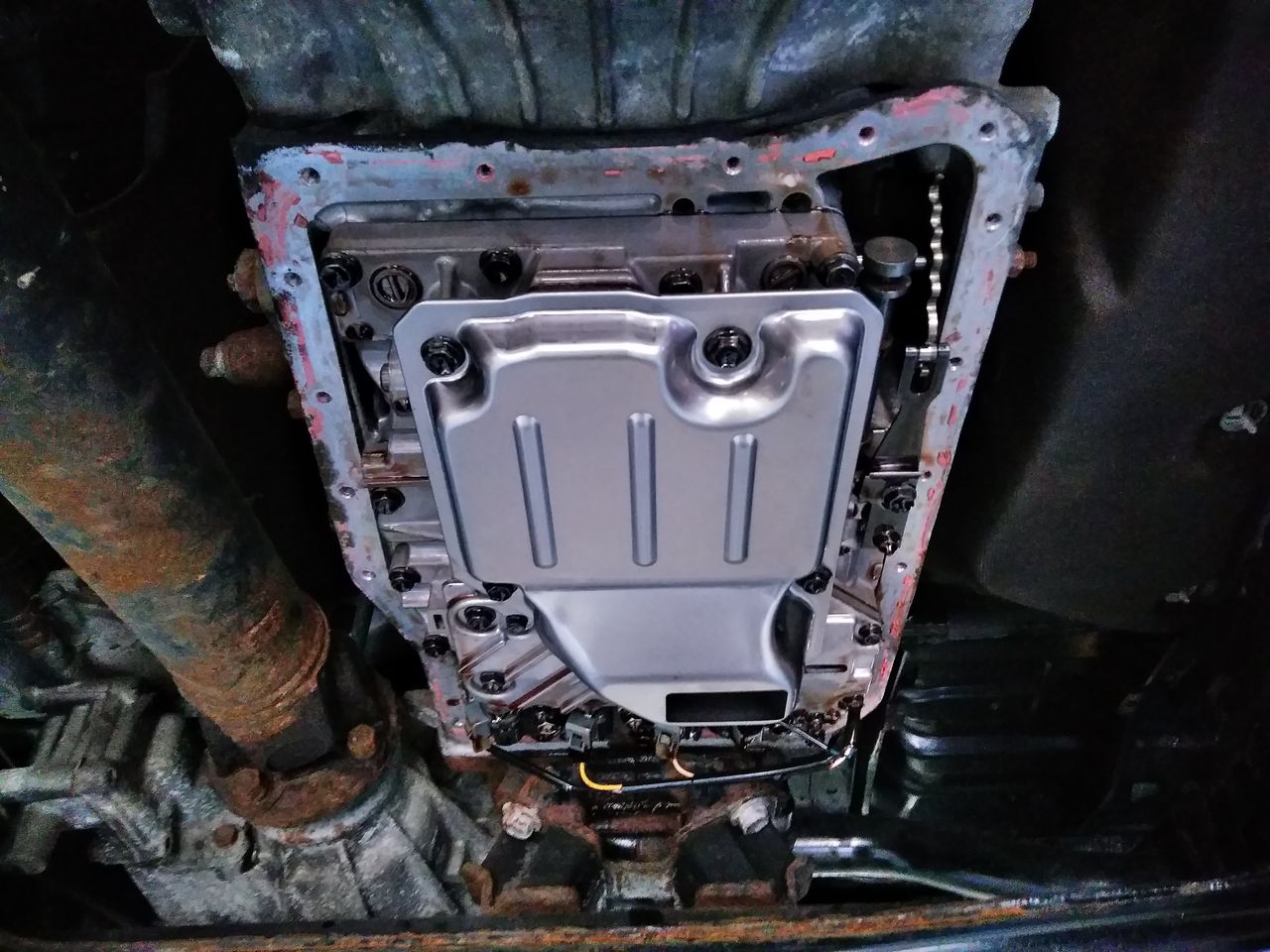

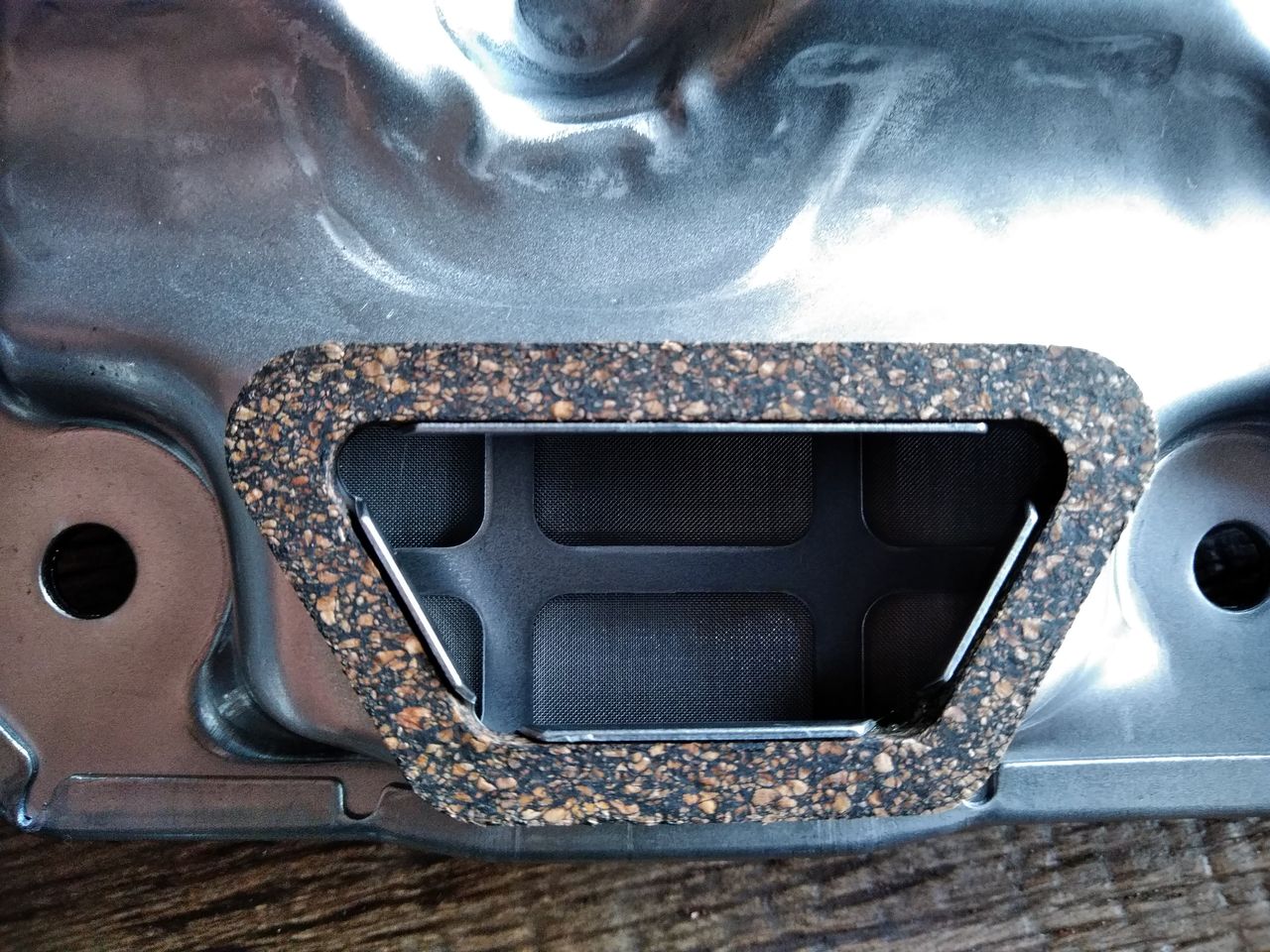

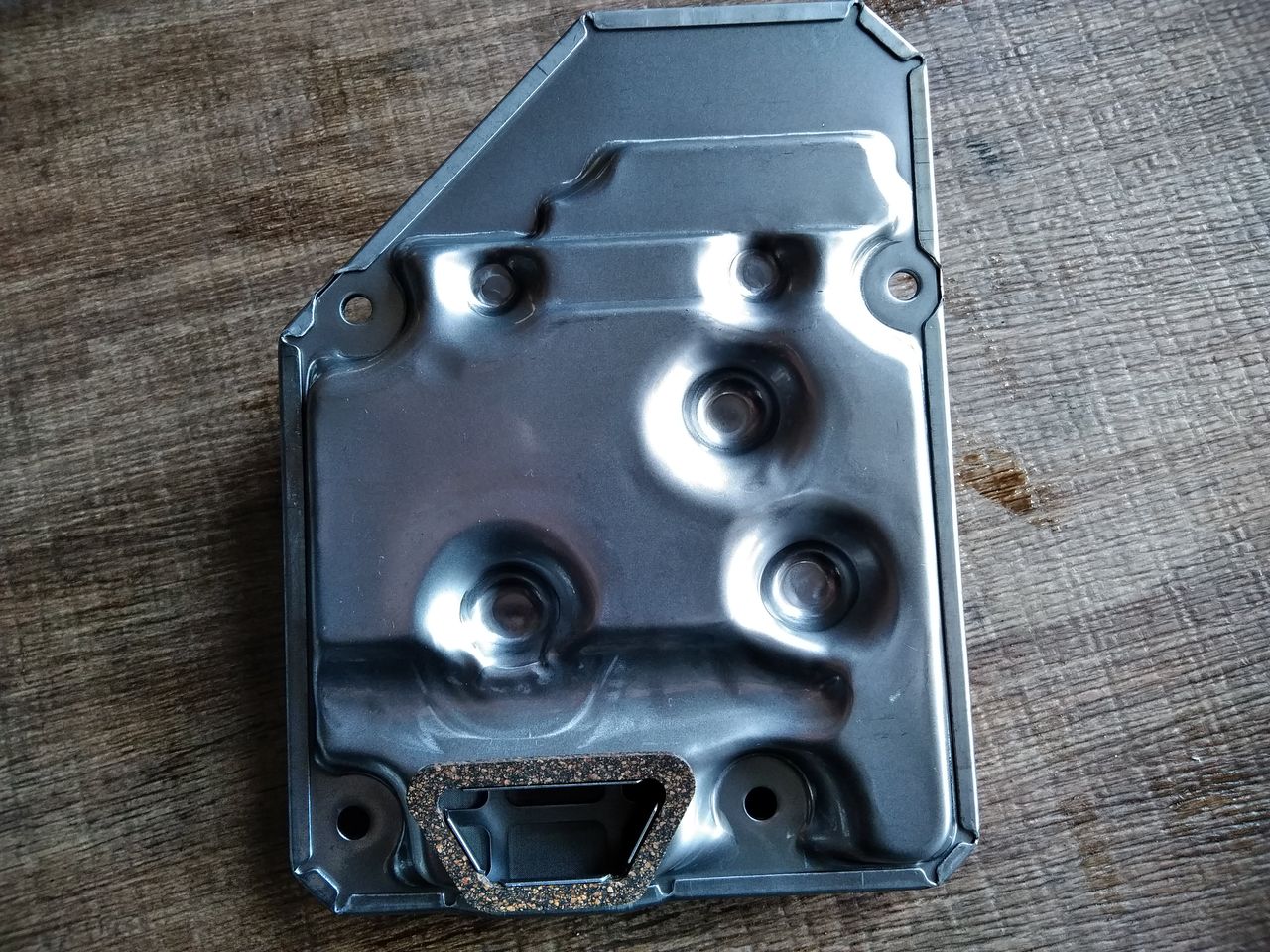

オイルパンが外れたらオイルストレーナーを交換していきます
BlogPaint
オイルストレーナーを外すと油路に残ったオイルが出てくるため
注意しながら外していきます
IMG_20171204_113443IMG_20171204_113448
IMG_20171204_113454IMG_20171204_113457
IMG_20171204_113721

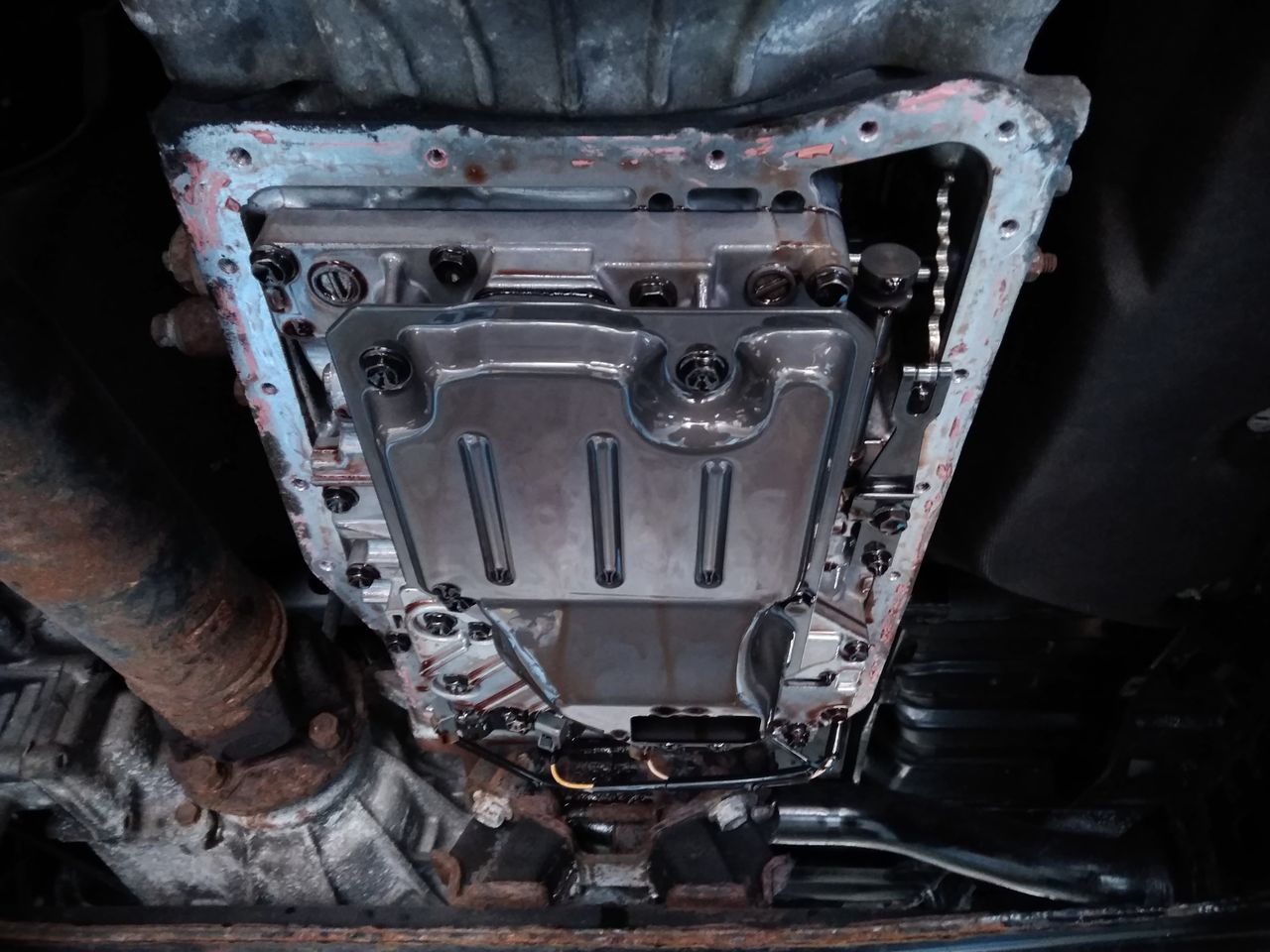

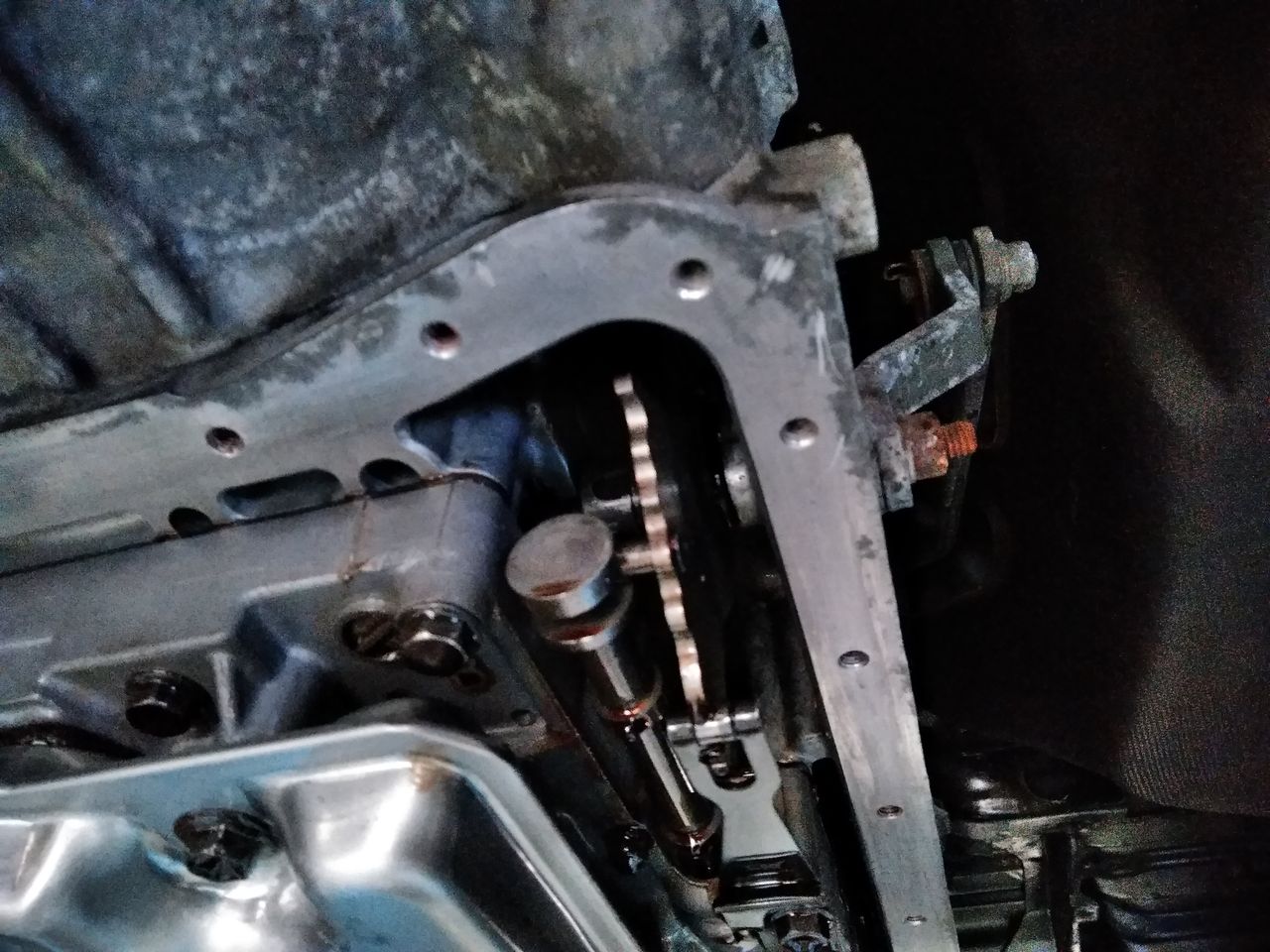

オイルストレーナーを取り付けたらAT車両側に残っているパッキンをキレイに清掃します
IMG_20171204_114617

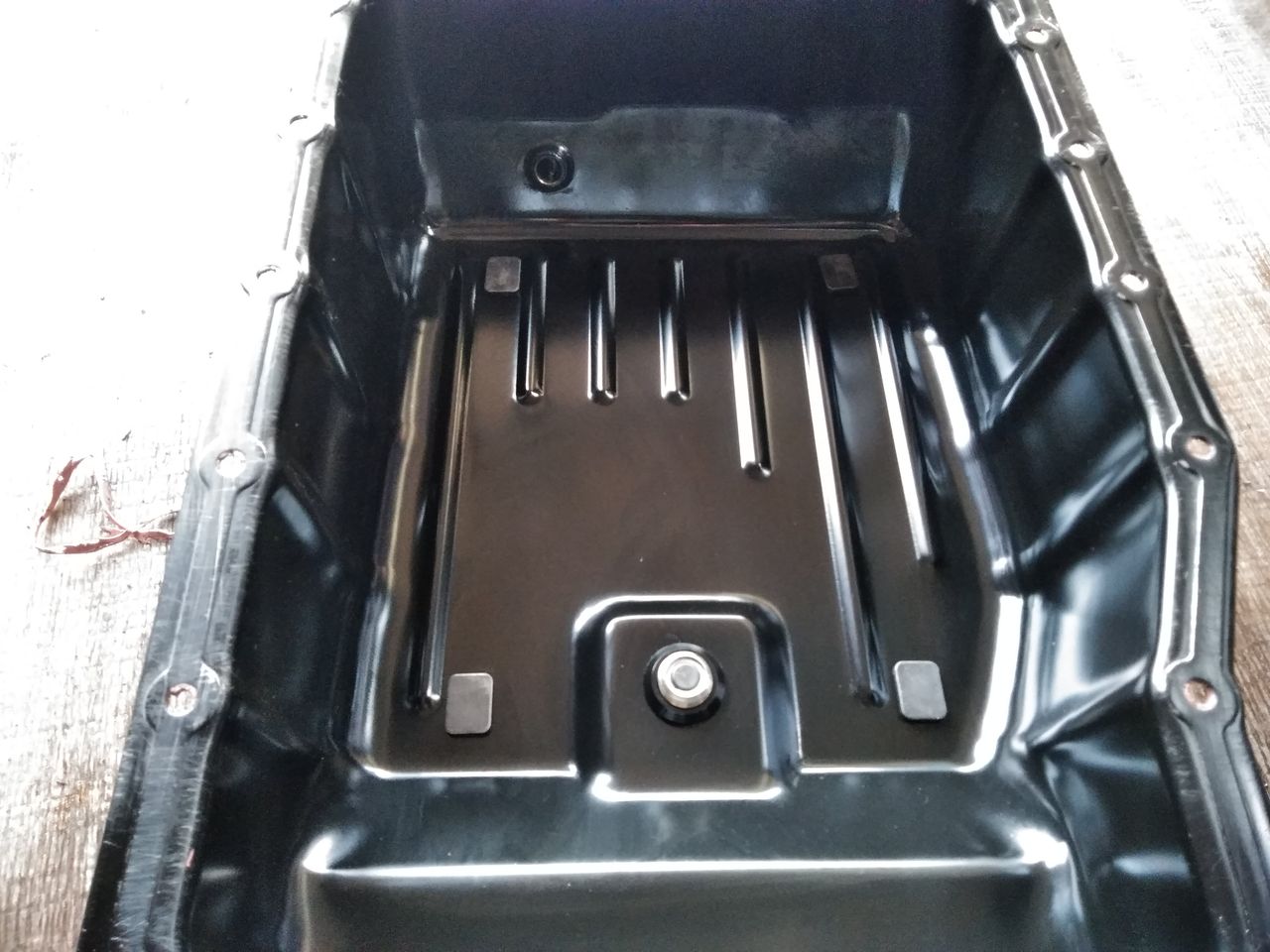

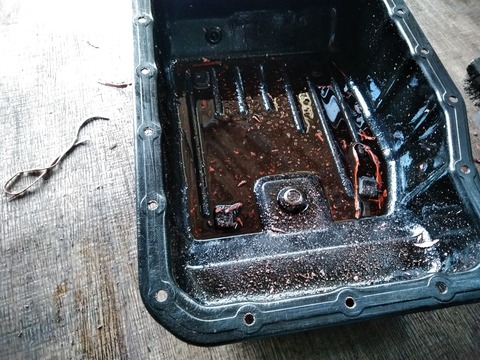

次にオイルパンの清掃を行います

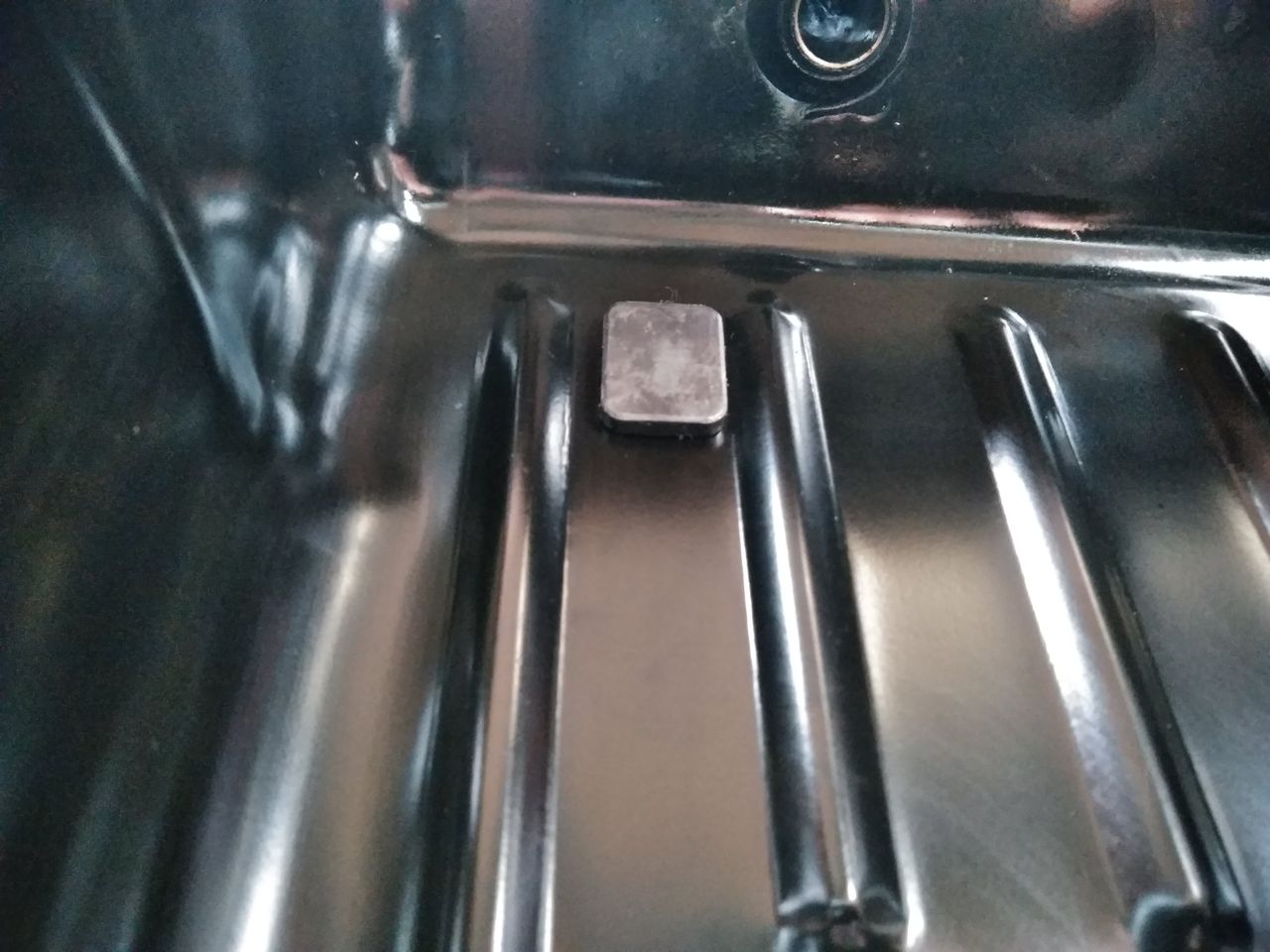

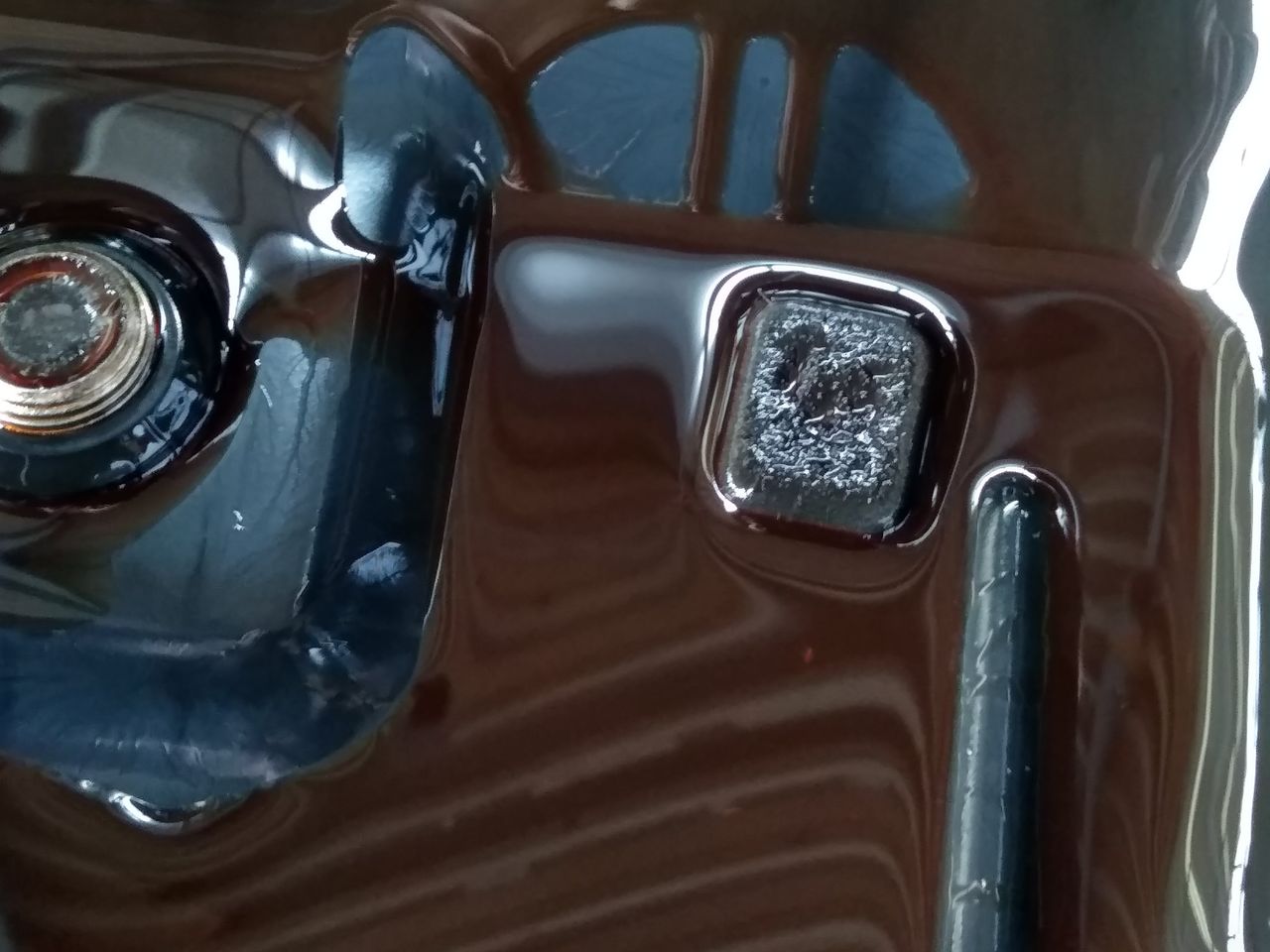

オイルパンのパッキンをキレイに清掃しオイルパンに付いているマグネットの清掃をします
IMG_20171204_120530

IMG_20171204_112842IMG_20171204_121918

IMG_20171204_112859IMG_20171204_121928

オイルパンをキレイに清掃するとこで新油を注入した際に
オイルの洗浄作用で、溜まっていた汚れが舞いAT内部の細かい油路に入り込むのを防ぎます

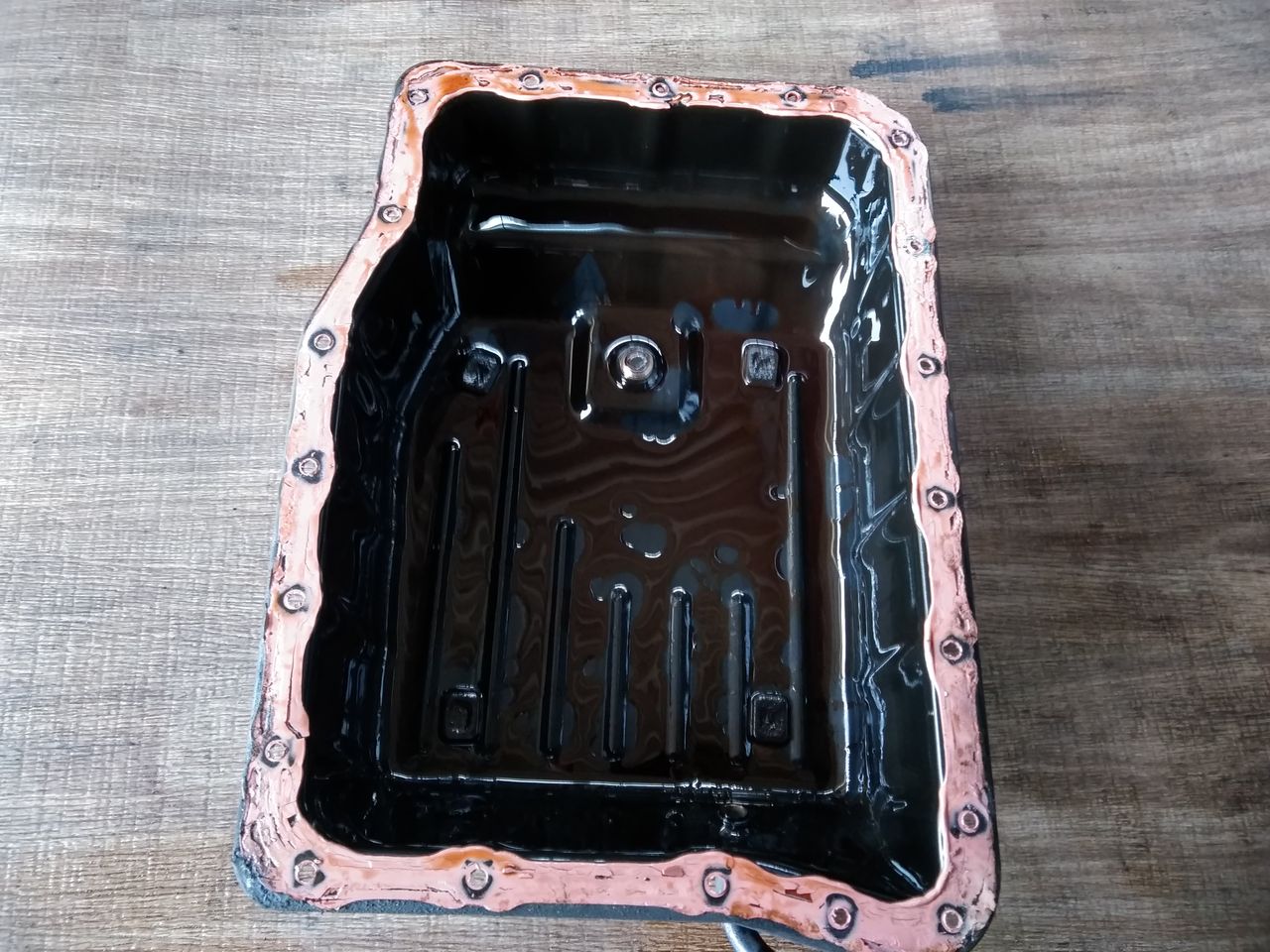

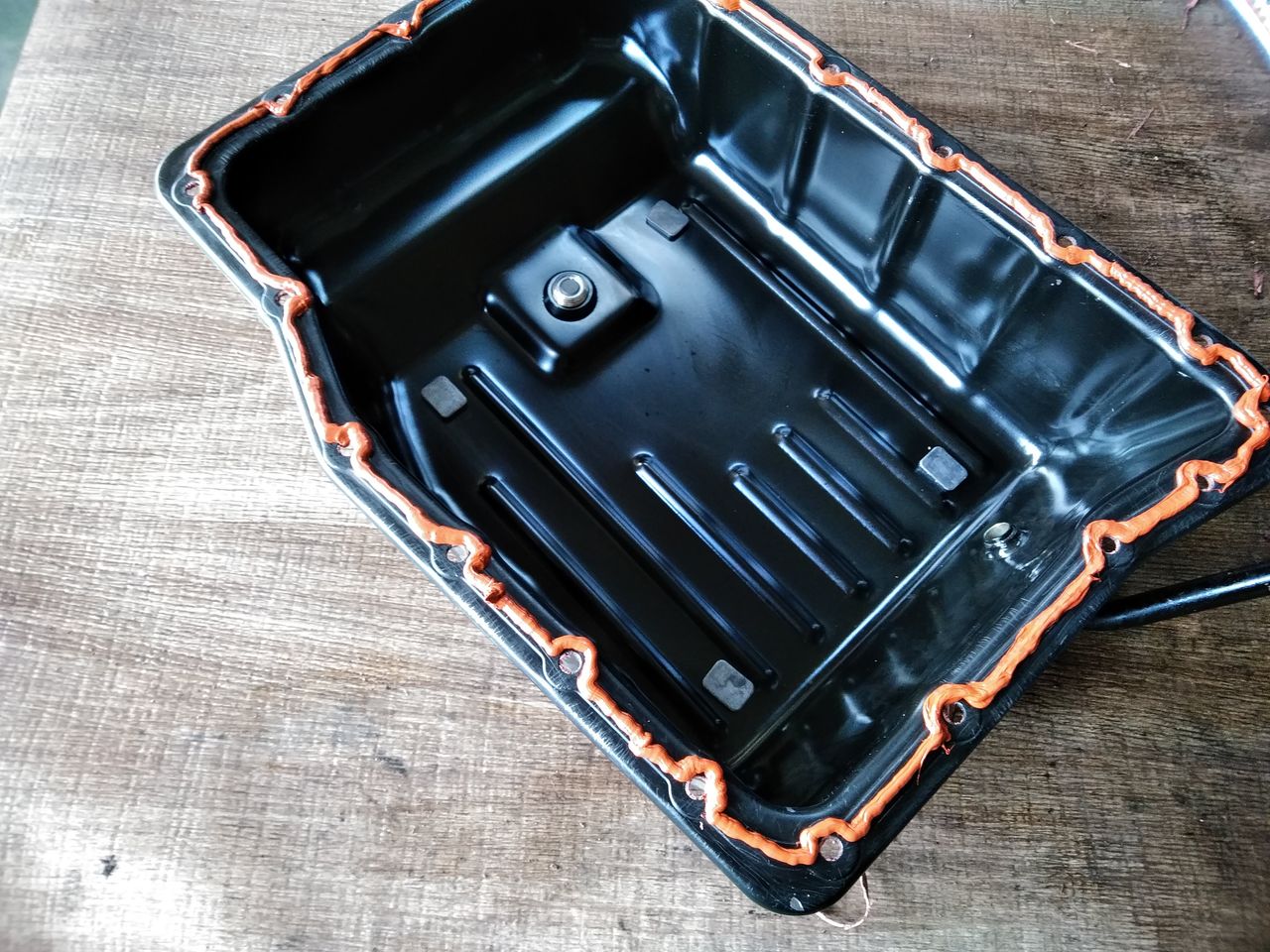

オイルパンの清掃が出来たら液体パッキンを塗布し車両に組付けていきます
パッキンが乾いて硬化してしまう前にすばやく全体が均等な厚みになるように
塗布を行い車両に組付けます
IMG_20171204_122638
IMG_20171205_094435
脱着時にオイルパンやその周りが汚れてしましましたが
パッキンが硬化する前にパーツクリーナーで清掃を行いと溶けてしまうため
完全に硬化してから清掃をします

気温が低くなかなか乾かなかったため一晩乾燥させました
翌日完全に乾燥しているのを確認し、オイルパンの清掃を行いました
ATF補充後や圧送交換中にオイルが漏れてしまっていたらすぐに発見できるようにします

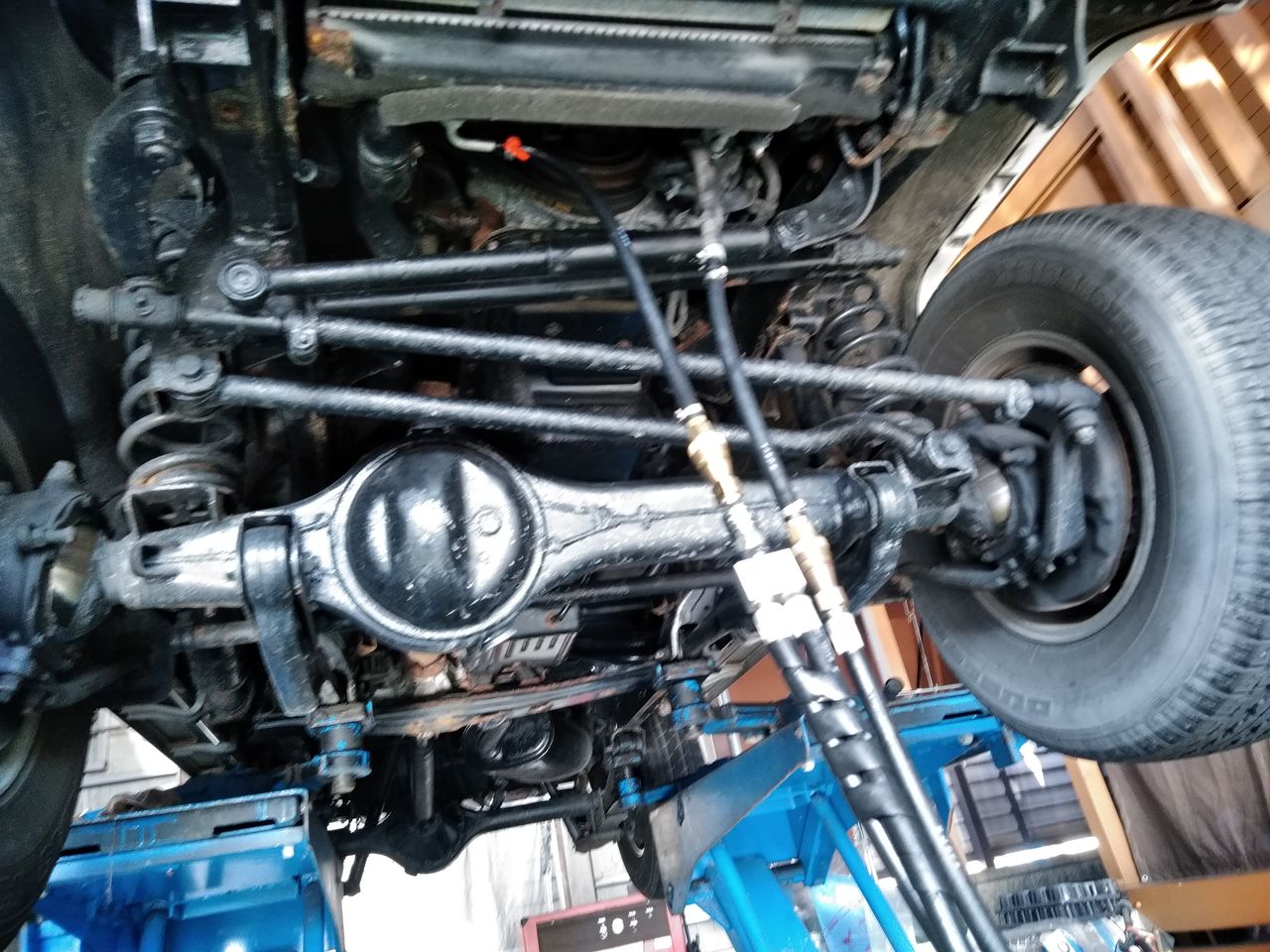

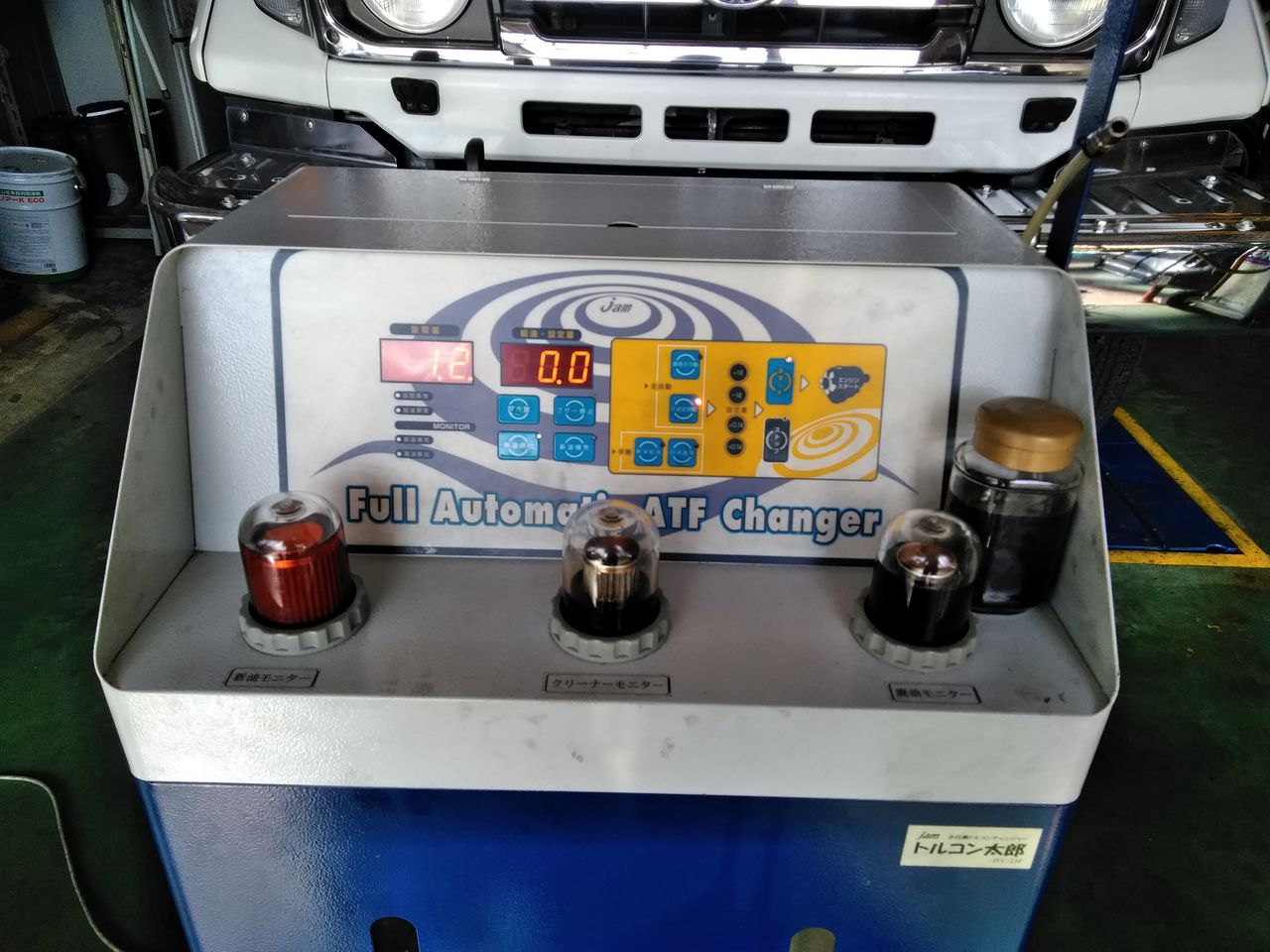

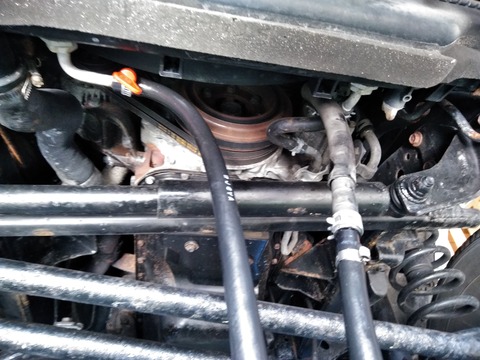

オイルクーラーホースにトルコン太郎のホースを接続し
最初に抜けたオイルと同量の新油を補充します
IMG_20171205_102507
IMG_20171205_102501

新油を補充後、リフトを下げ一回目の圧送交換をします
IMG_20171205_103726
IMG_20171205_103802IMG_20171205_103734
規定量のオイルを使用し交換します

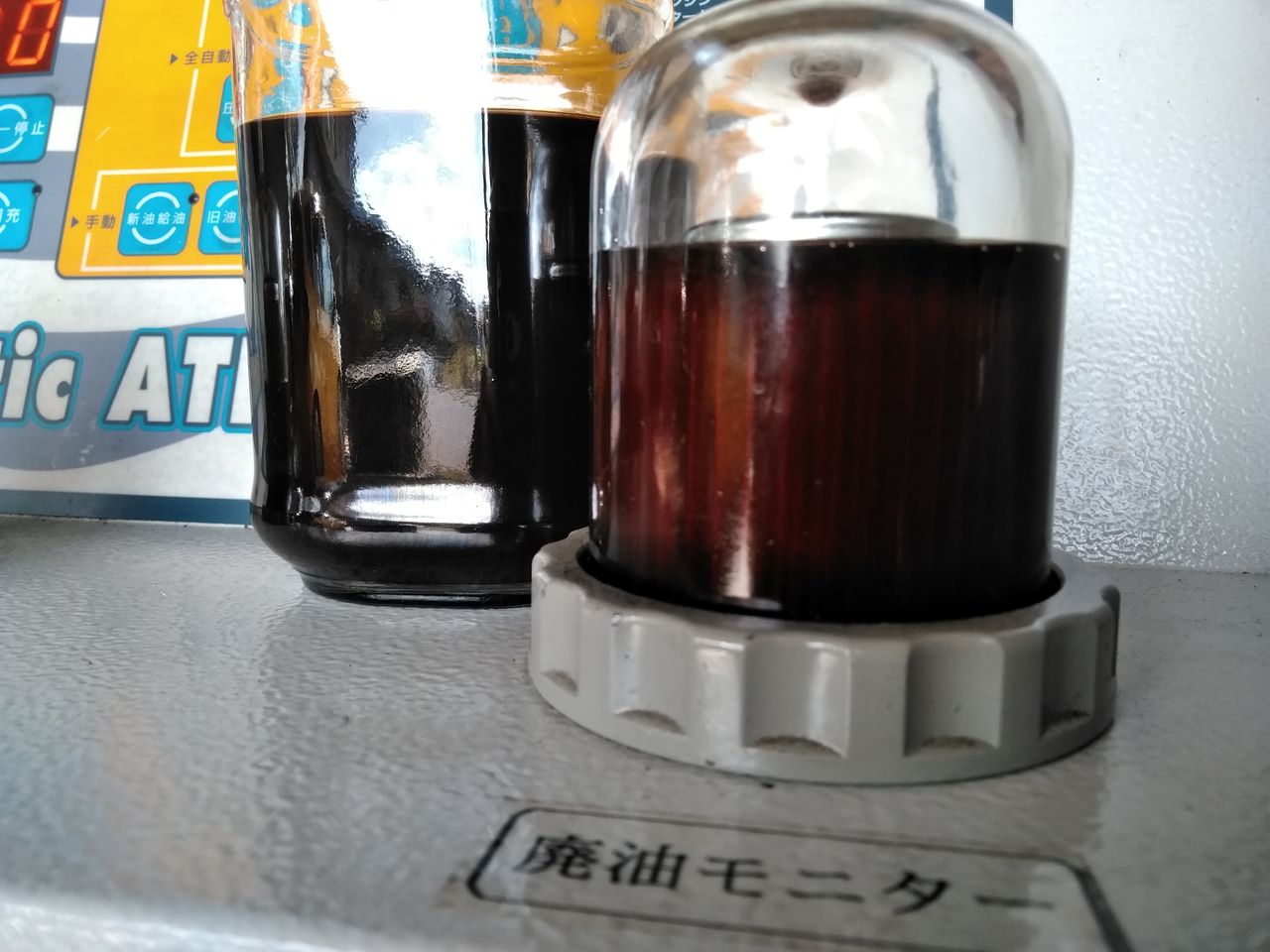

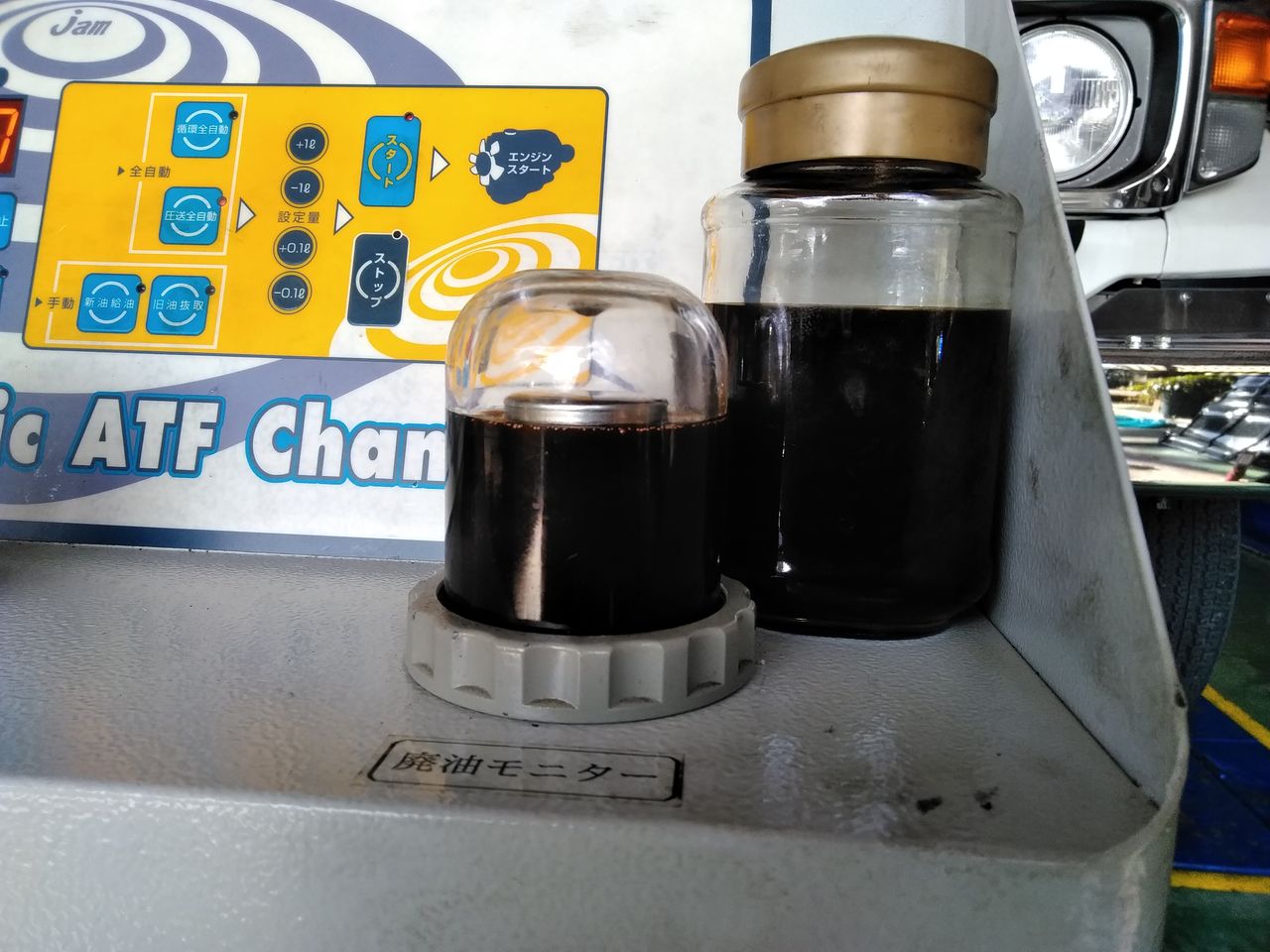

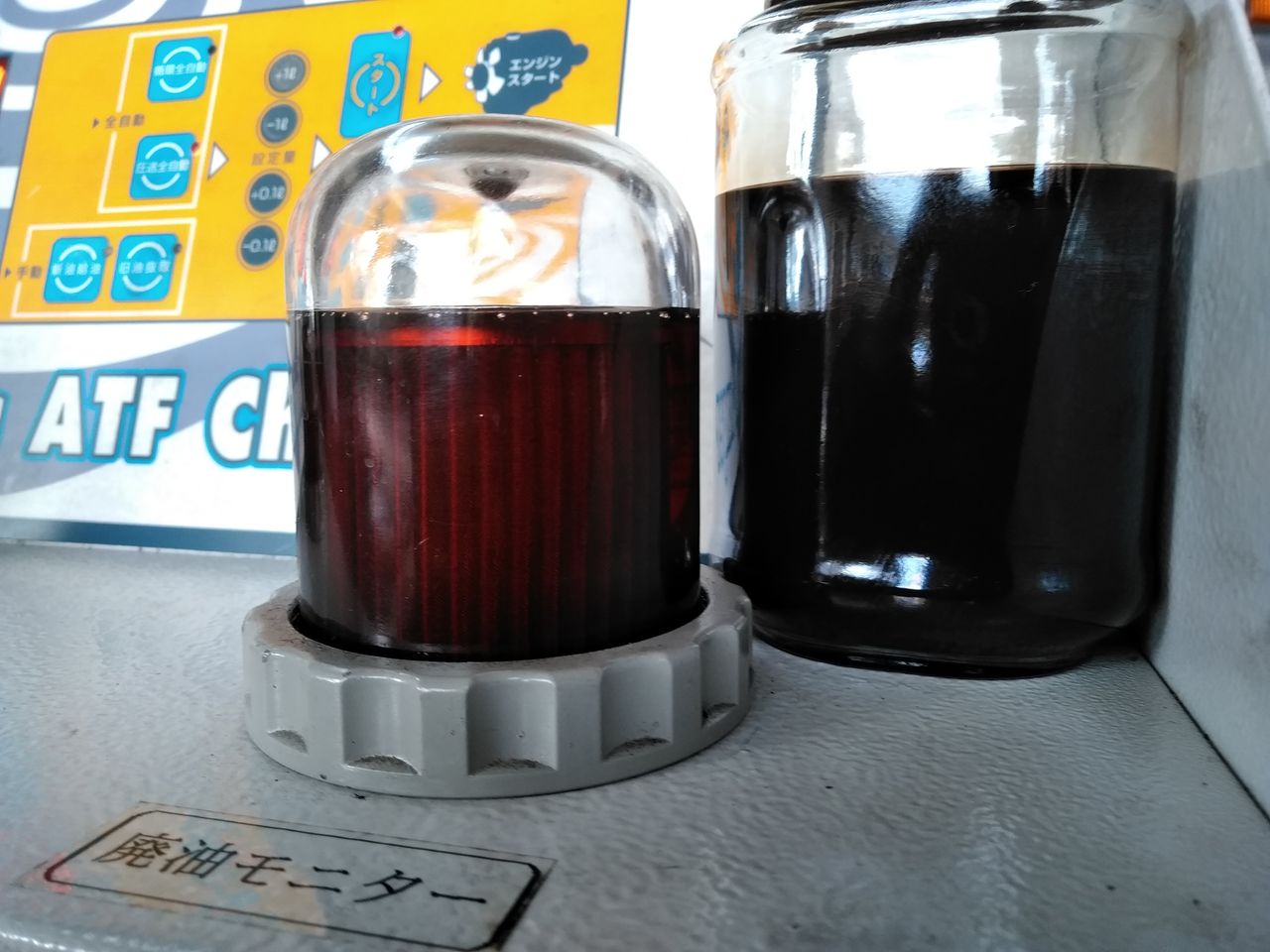

排出されるオイルは、オイルパンから抜けたオイルと比べると
少しは赤みがかった色になりましたが新油と比べるとまだまだ真っ黒です
圧送交換が進むにつれて排出されるオイルは透き通った赤色になってきました
IMG_20171205_104148
規定量のオイルを使用し圧送交換が終ったら

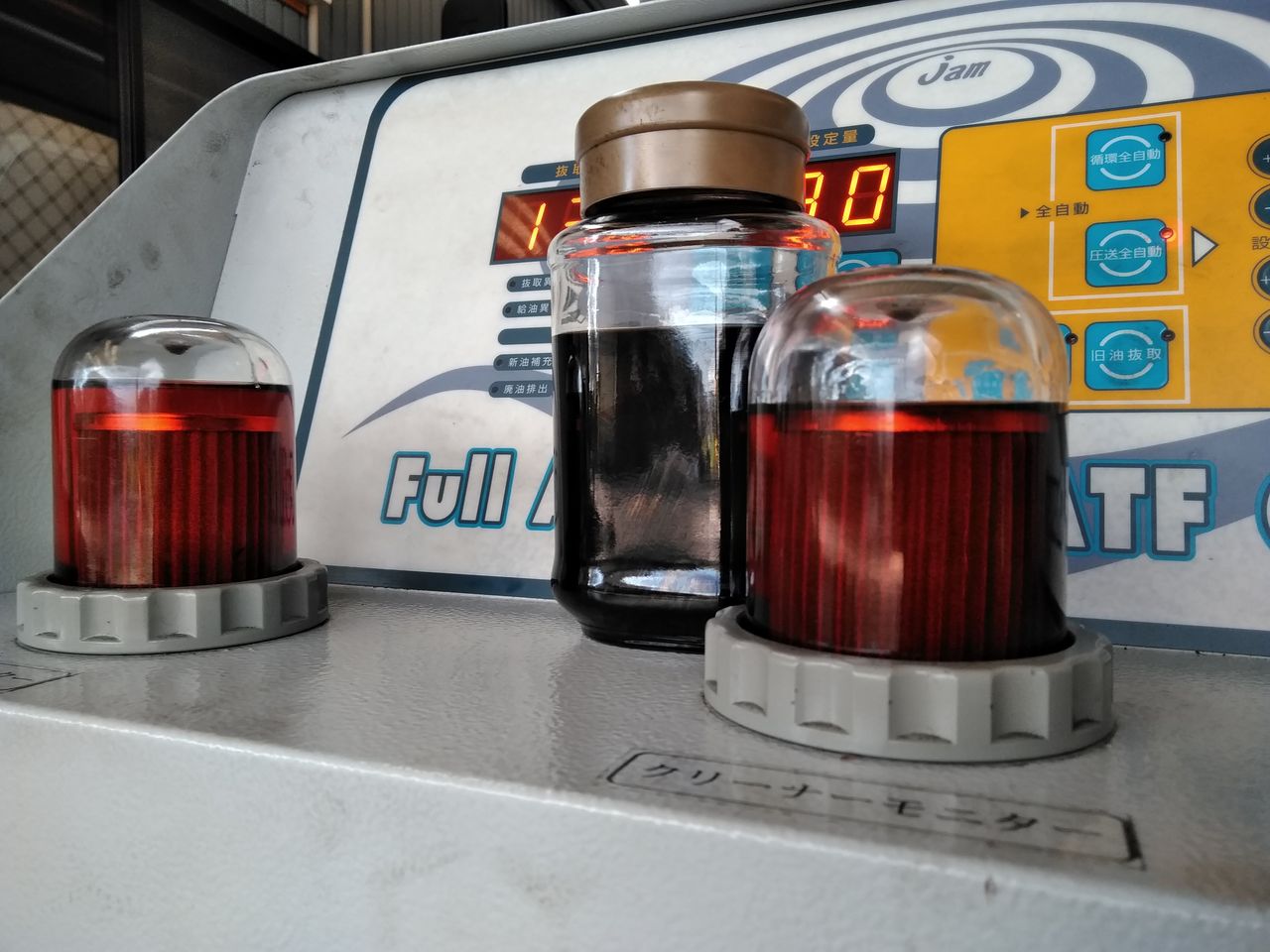

クリーニングモードにてオイルの浮遊物を取り除いていきます

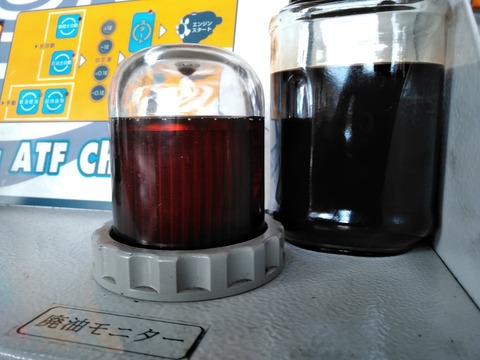

二回目の圧送交換をします
IMG_20171205_133325
IMG_20171205_133530

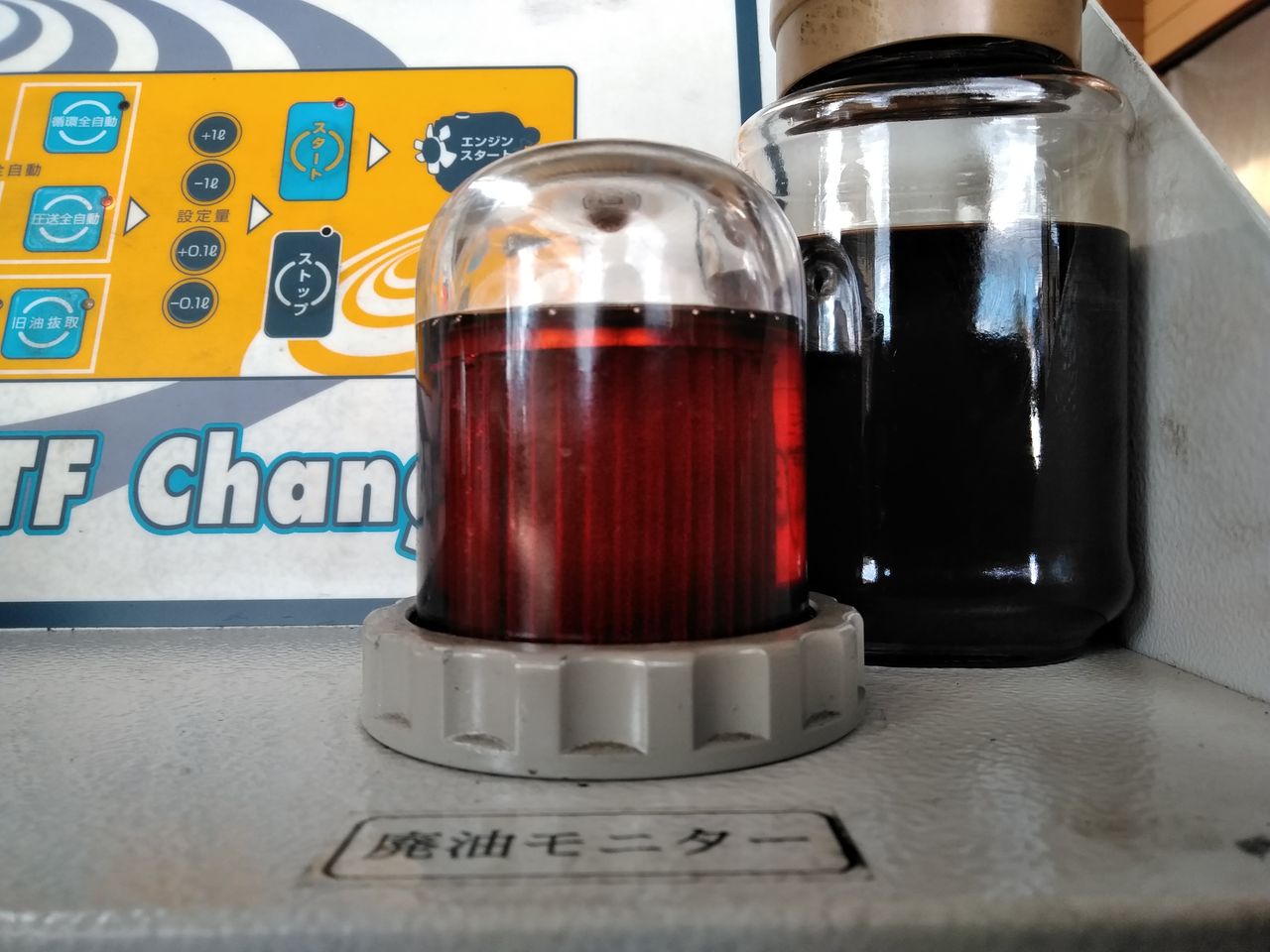

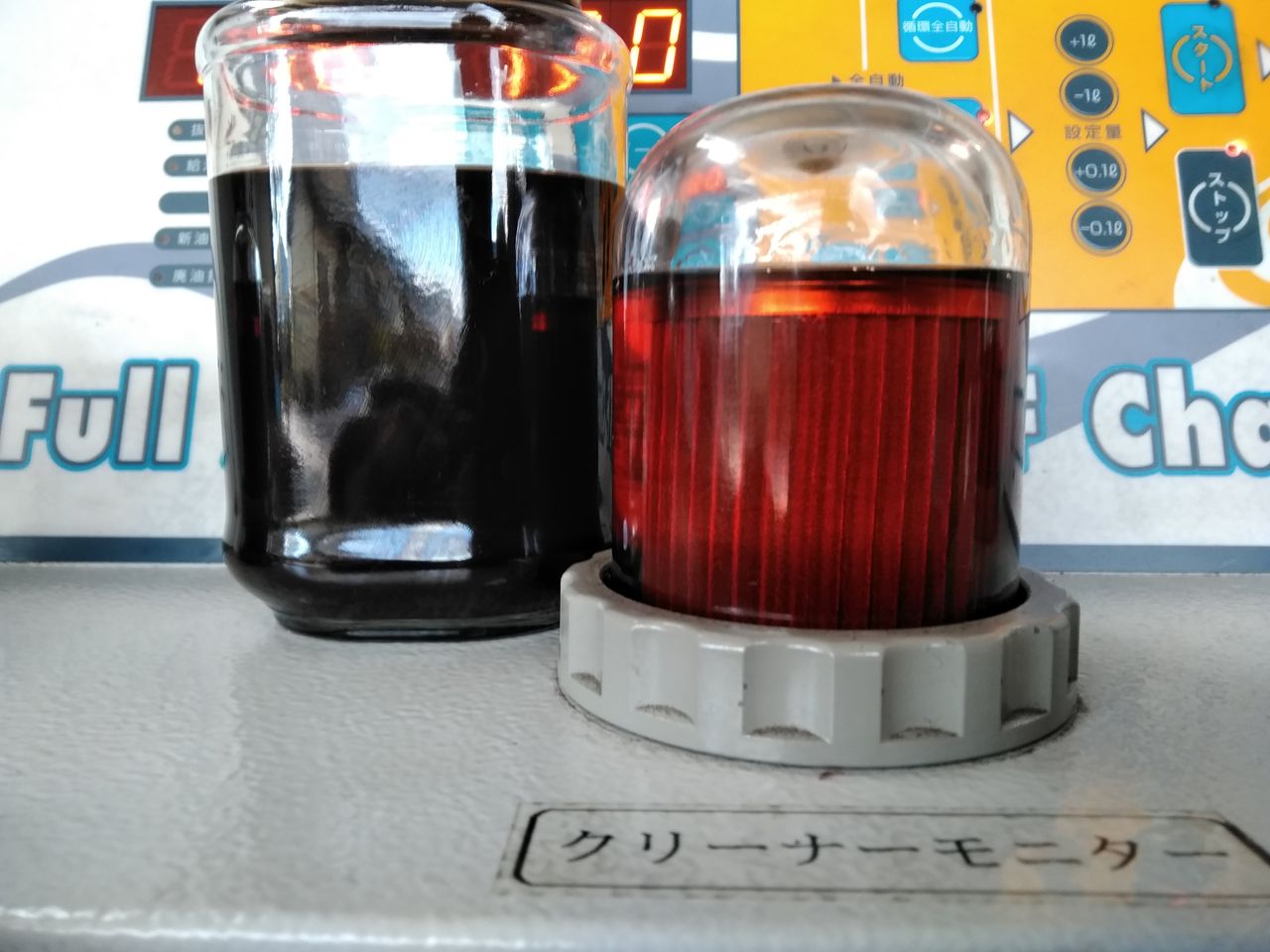

排出されるオイルがとてもきれいな赤色になってきました

規定量での交換が終ったらクリーニングモードを実施します
IMG_20171205_134209IMG_20171205_134158
最初のオイルと比べるとキレイになったのがよくわかります

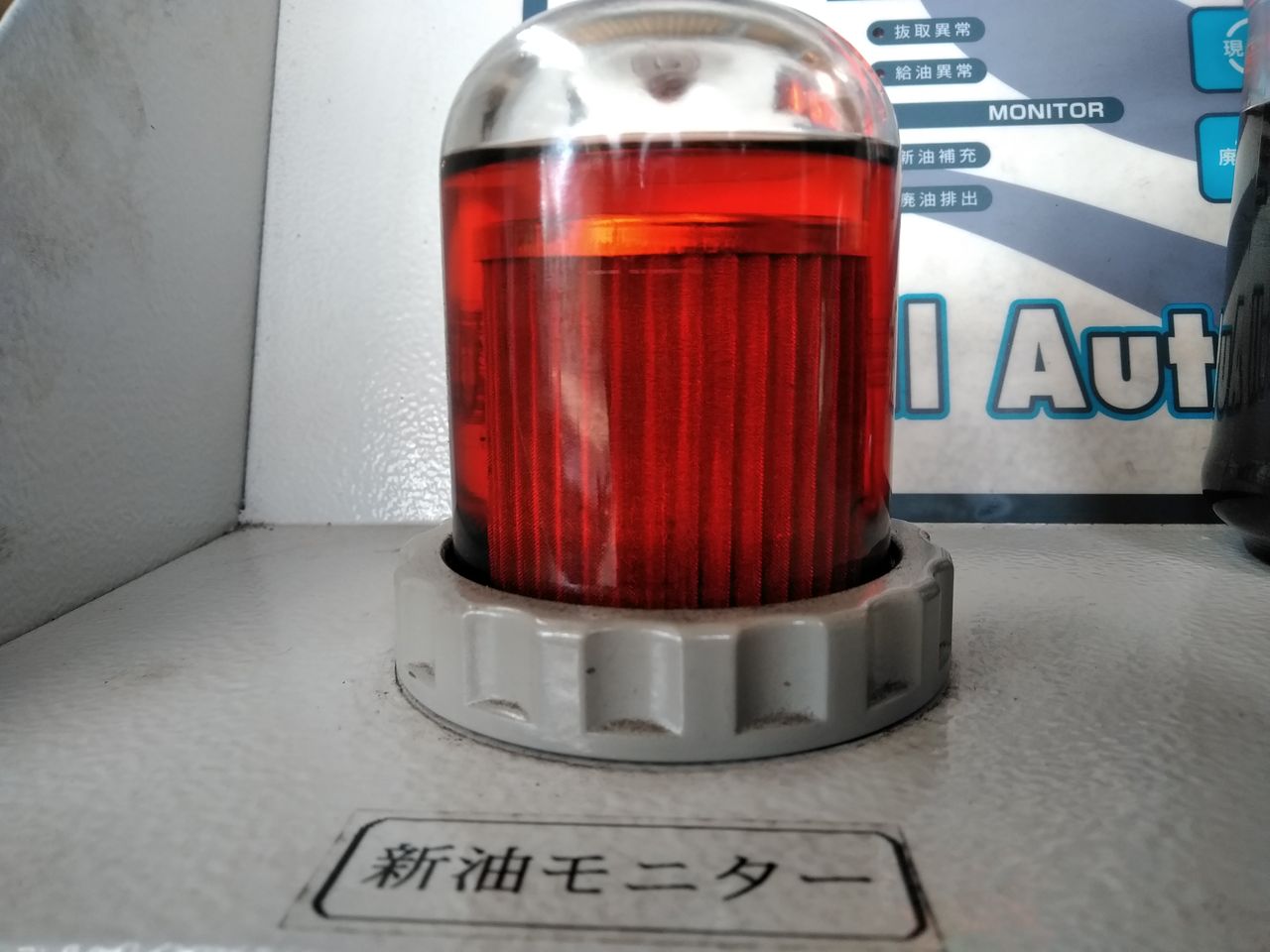

新油と比べても変わらないくらいになりました
IMG_20171205_134653

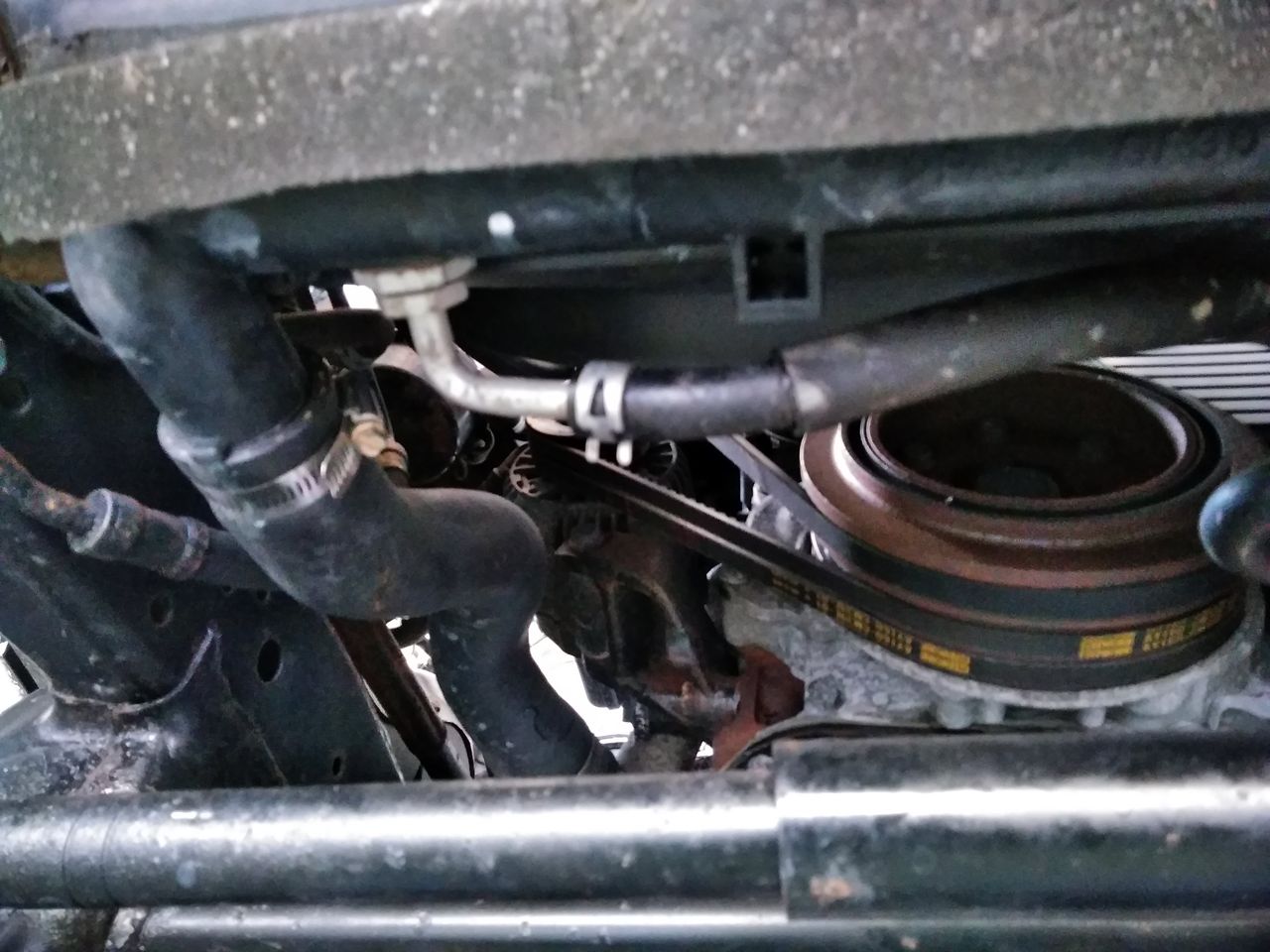

交換作業が終ったらオイルクーラーに接続したホースを復元します
IMG_20171205_135204
復元が出来たらオイルが漏れていないか確認し試乗をします

交換前と交換後では走行のフィーリングやスムーズな変速など違いを体感することが出来ました

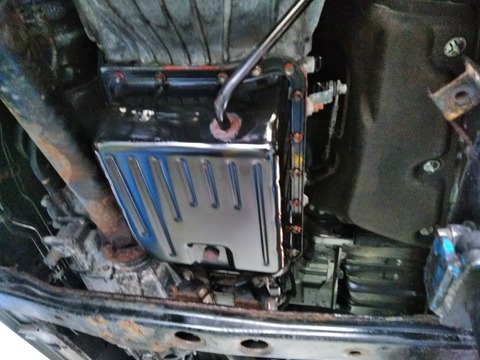

試乗後はもう一度チェックを行い、外したカバーなど復元し終了です
IMG_20171205_135209

すべての作業が終ったらお客様にお引渡しをします
ご来店時にお客様と一緒に試乗を行い
交換前と交換後の変化を体感していただきました

作業中の写真や抜いたオイル・交換した部品を見ていただき作業の説明を行いました

実際に写真や部品を見ていただくことで口頭での説明よりわかりやすいと思います
