グループマスクはちょっと危険 modo201

modo201のＳｈａｄｅｒＴｒｅｅにはいろんなマスクが用意されている。今回はグループマスクを使って変なことになったので書いておく。結論から言うと、グループマスクを指定する時はItemとPolygonTagの両方で同時に絞り込むのはやめた方がいいようだ。以下はおかしな現象が起きた例。

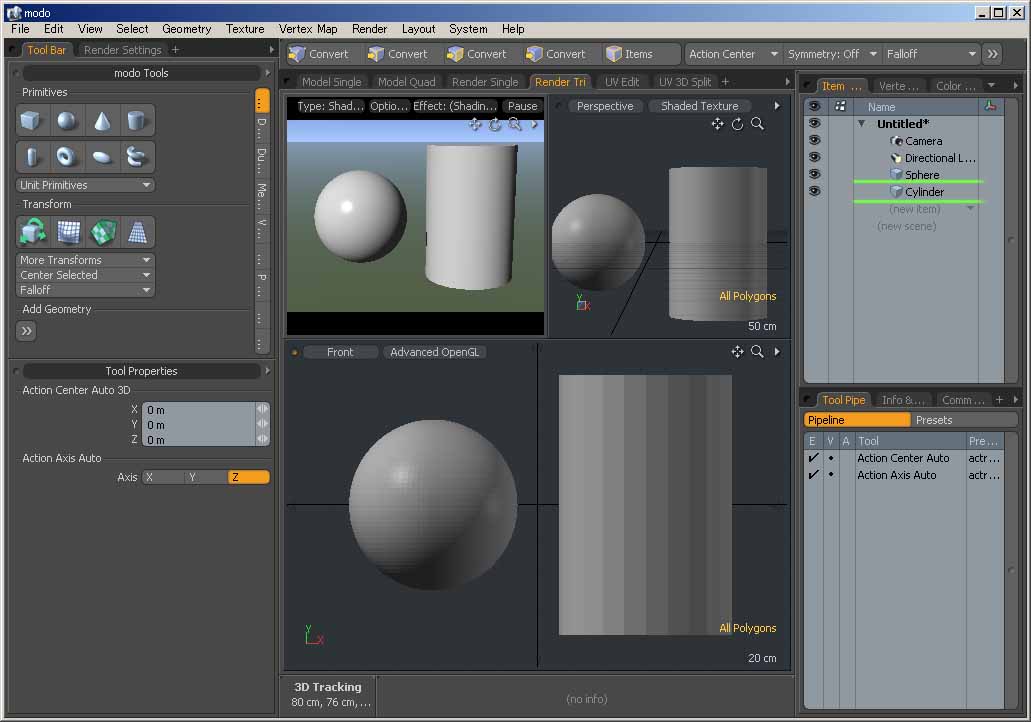

まずＳＨＩＦＴを押しながら球と円柱の作成ボタンをクリックして２つアイテムを作成して並べる。

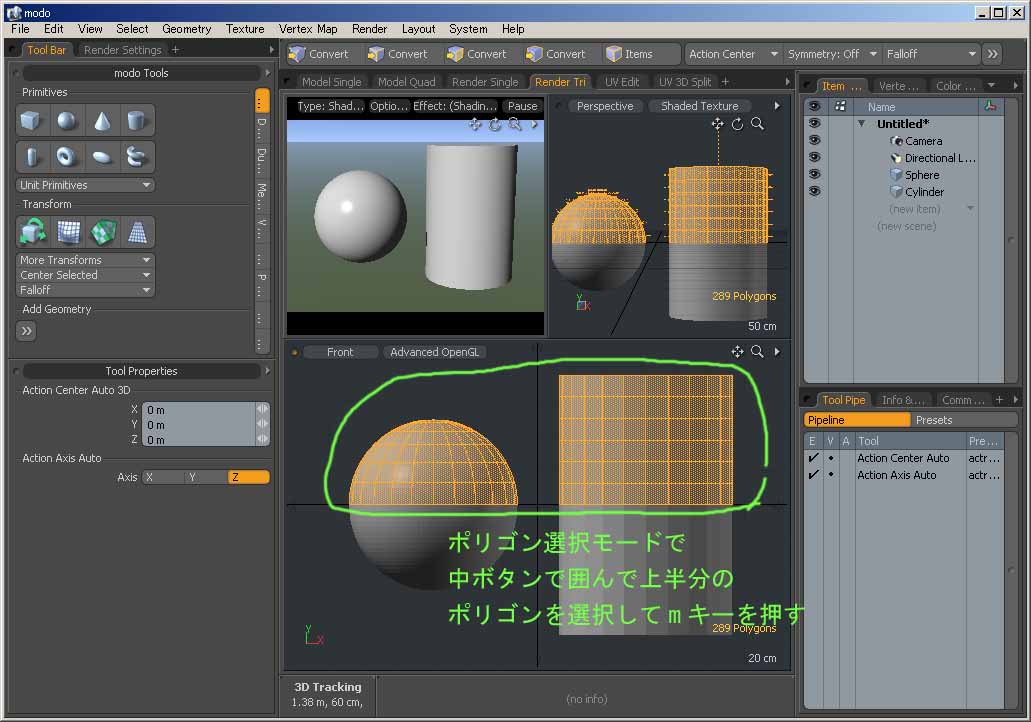

次にこれら２つのアイテムの上半分をポリゴン選択してｍキーを押し、マテリアルを設定する。

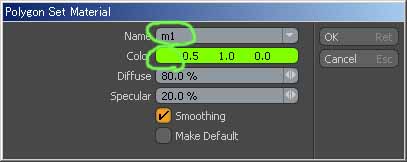

マテリアルの設定パネルが出たら名前をｍ１にして適当な色を付けて置く。

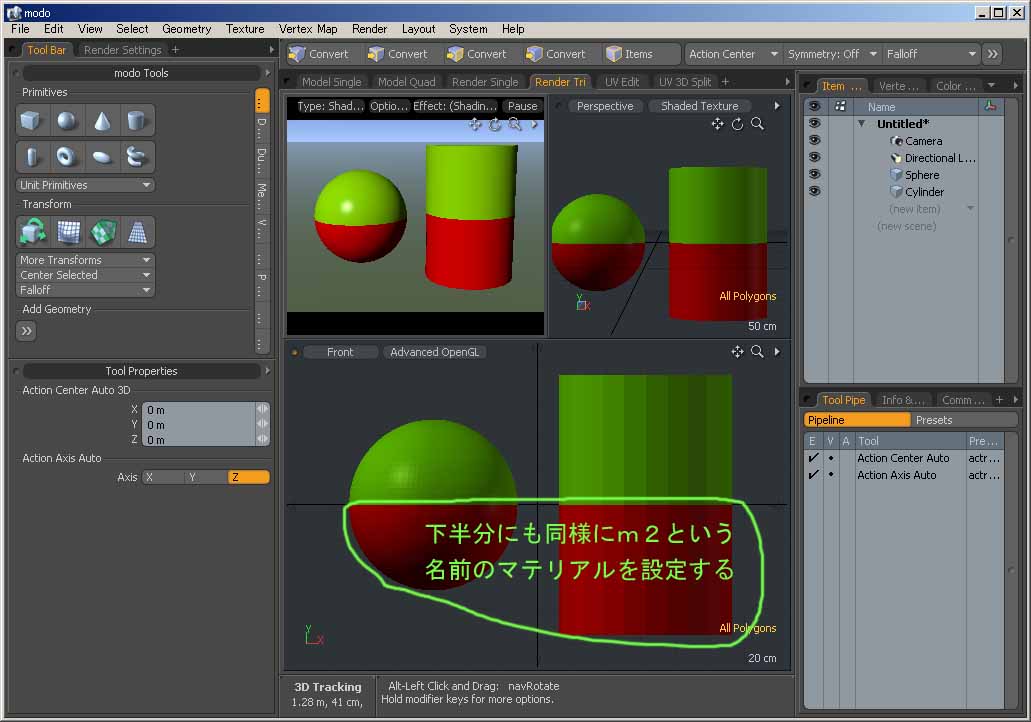

残りのポリゴンもｍ２という名前で適当な色をつけてマテリアルを設定しておく。
ｍｏｄｏのメッシュデータはポリゴンに対してＴａｇというものが付加出来るようになっている。マテリアルはそのタグの１つだ。他にもSelection SetやPartというタグが使える。マテリアルは光沢や色などいろいろなパラメータを含んでいるが、SelectionSetやPartは付加情報が無い。２つの違いはSelectionSetが同じポリゴンに対して重ねて設定できるのに対してPartは１種類しか設定できないところだ。

さて次に球体の方のアイテムにアイテムマスクを設定する。アイテムリストのSphereは右クリックしてCreate Item Maskを選択するだけだ。

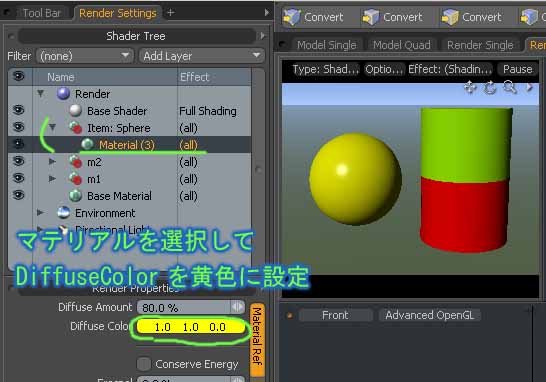

こうして設定した結果がこのShaderTreeだ。Item:sphereという名前のアイテムマスクが出来ているのが確認できる。開くと図のように中にはマテリアルが１つ入っている。その下に並んでいるｍ２、ｍ１は先に作ったマテリアルだ。これも実際のマテリアルはｍ１、ｍ２の階層の下に配置されている。この、Item:sphere、ｍ１、ｍ２などのマテリアルが入っている入れ物が、それぞれのマテリアルが適用される範囲を限定する役割を果たしている。この入れ物がグループで、これでマスクするからグループマスクと言うらしい（ｅｆｆｅｃｔにも同じ名前のものがあるからややこしい）。ShaderTree内のリストは上にあるほど優先順位が高く、一番上のマテリアルが全てをカバーしてしまえば、その下のマテリアルは全部無視される。グループマスクによって適用される範囲が限定されると、そのグループ内のマテリアルに影響されないポリゴンが出てくる。それが下のマテリアルでカバーされていく。全ての設定から洩れたポリゴンはBaseMaterialの設定になる寸法だ（もちろんそうならないようにも出来る）。

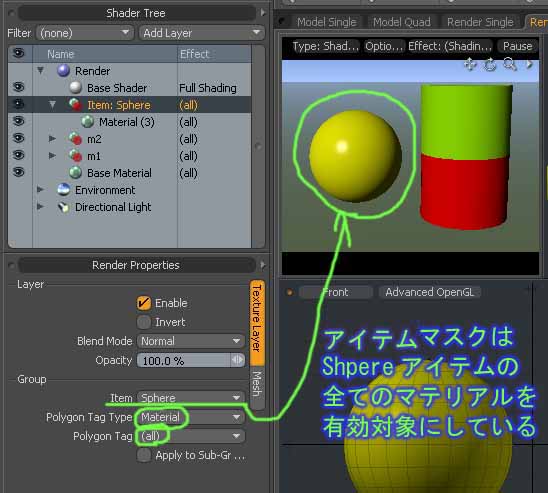

先に作成したアイテムマスクがどのような設定のグループなのか見てみると、Ｉｔｅｍで対象を絞り込むようになっていて、ＰｏｌｙｇｏｎＴａｇＴｙｐｅをＭａｔｅｒｉａｌ、ＰｏｌｙｇｏｎＴａｇはａｌｌになっている。「マテリアル全て」という事は何も絞り込んでいないという事で、アイテムマスクがＩｔｅｍ項目のみで絞込みをしている事がわかる。ちなみにマテリアル作成で出来たグループはＩｔｅｍがａｌｌでＰｏｌｙｇｏｎＴａｇＴｙｐｅがＭａｔｅｒｉａｌ、ＰｏｌｙｇｏｎＴａｇにマテリアル名が来る。これで「全てのアイテムの中で特定のマテリアルが設定されているものポリゴン全部」ということになる。

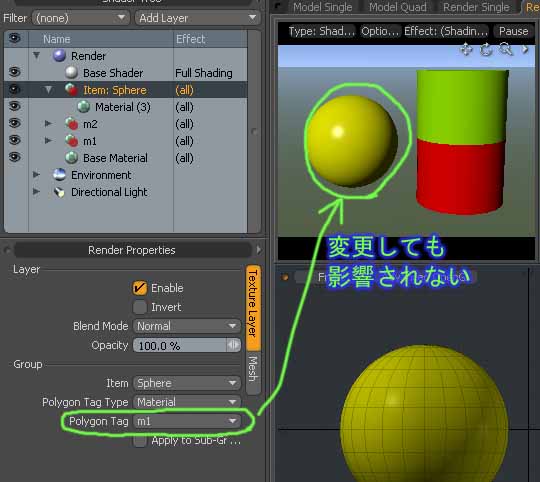

さて、ここからが問題である。アイテムマスクのＰｏｌｙｇｏｎＴａｇをａｌｌからｍ１に変えてみる。こうすれば、この階層の下にあるＭａｔｅｒｉａｌ（３）が影響する範囲がＳｐｈｅｒｅアイテムのｍ１マテリアルに絞り込まれる筈である。予想を裏切って、Ｓｐｈｅｒｅの絵柄は変化しない。これはｍ１をｍ２にしても同じである。

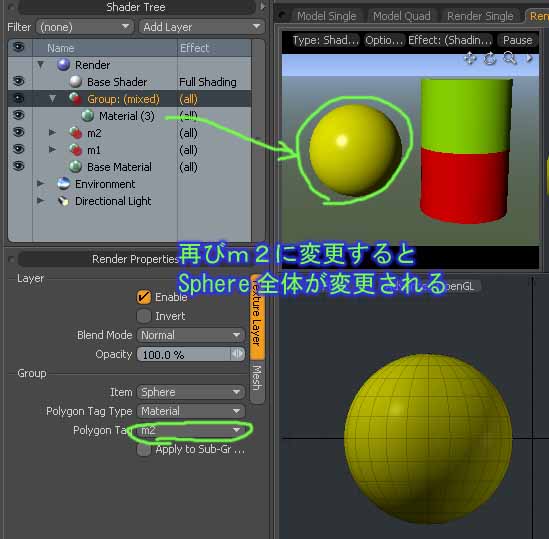

次にＩｔｅｍをａｌｌにしてみると両方のアイテム共に全体にマテリアルの影響が出てしまった。

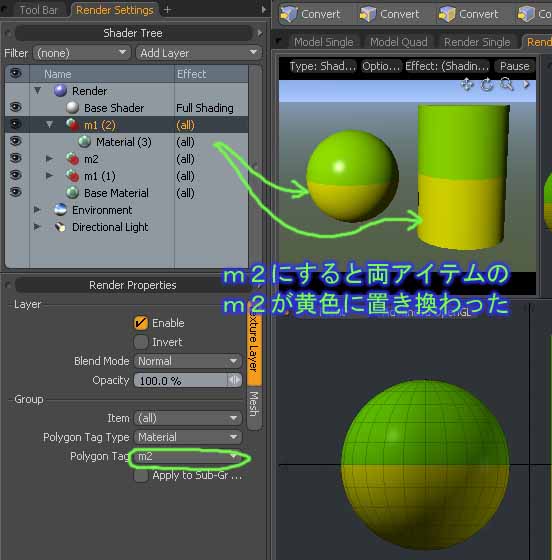

ところがここでＰｏｌｙｇｏｎＴａｇをｍ１からｍ２に切り替えると両アイテムのｍ２マテリアルが割り当てられたポリゴンのみにＭａｔｅｒｉａｌ（３）の色が現れた。

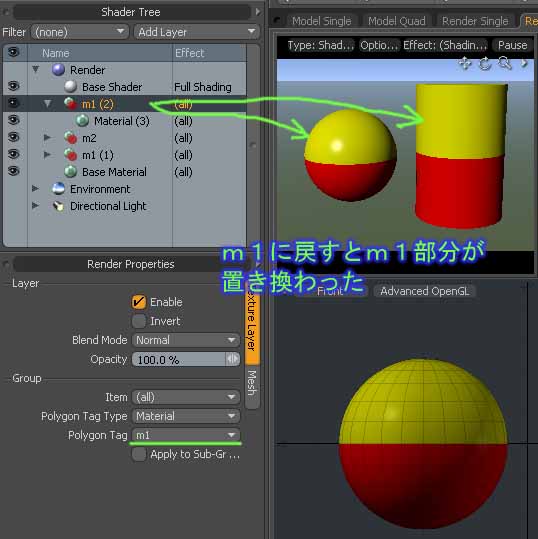

さらに再びｍ１に切り替えると、今度はｍ１マテリアルが割り当てられたポリゴン全てにＭａｔｅｒｉａｌ（３）の色が出た。

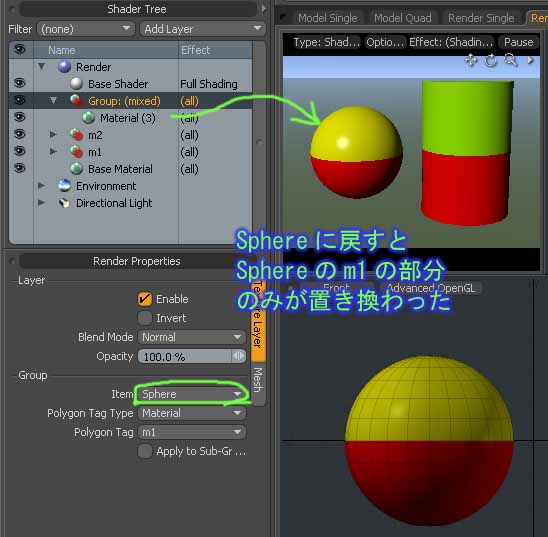

この状態でＩｔｅｍをａｌｌからＳｐｈｅｒｅに戻すと、当初期待していた結果（Ｓｐｈｅｒｅ内のｍ１マテリアルが設定されたポリゴンのみにＭａｔｅｒｉａｌ（３）の色が出る）になる。

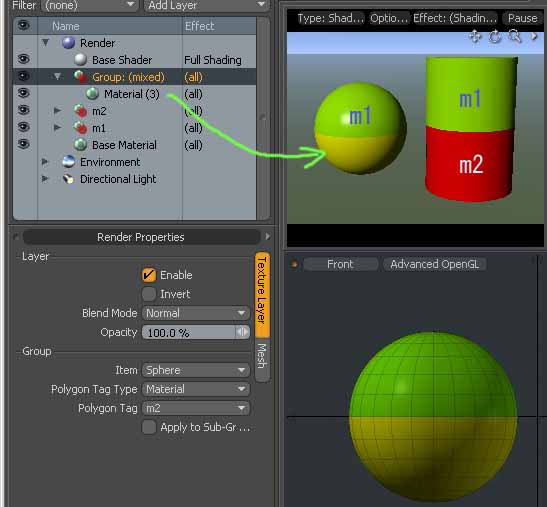

さらにｍ１をｍ２に切り替えると、またおかしな状態に戻った。

Ｉｔｅｍをａｌｌに切り替えてから同様の方法でｍ２に持っていくと、ちゃんと設定が反映された。

以上、どうもＩｔｅｍとＰｏｌｙｇｏｎＴａｇは同時に絞り込まないほうが良いようである。Ｉｔｅｍが指定されていたらＰｏｌｙｇｏｎＴａｇはａｌｌに、ＰｏｌｙｇｏｎＴａｇが指定されていたらＩｔｅｍをallにしておいた方がいらないトラブルは避けられるだろう。これは仕様なんだろうか・・・。
