ｍｏｄｏ操作の基本 マウス操作 modo 202

modoには素晴らしいビデオマニュアルが付いているけど、早口の英語でまくし立てられるのは正直辛い。せっかく重要なことをいろいろ言ってくれているけど、聞き逃したり意味不明のままなんて人もいるんじゃないだろうか。まあ、かく言う自分がそうなんだが・・・orz。お蔭で怪しいｍｏｄｏの使い方をするハメに陥る事が多いので、せめて自分の轍は踏まないように、基本中の基本操作を書いておこうというのがこの記事の目的だ。だからビデオマニュアルでわかった人には必要の無い記事だと言うことは断っておくよ。

さて、ｍｏｄｏのマウス操作はキーやツールとの組み合わせで様々変化する。この表はユーザーマニュアルからちょっとパクって来たものだが、初めてｍｏｄｏに触れた人には何のこっちゃと思いたくなる内容である。そこで実際に頻繁に使いそうなベベルとスライスを例に、マウス操作について書いてみる。

スライスツールはドラッグして描いた線でポリゴンを切断するツールである。ツールを起動して、ビューポート内でドラッグすれば切断線が１本描ける。ところが２本目を描こうとビューポートをクリックすると、前に描いた線が移動するだけで、新規の線が出ない。これはスライスツールがジオメトリ作成ツールで、上記表で言えば、ＬＭＢの欄の「パラメータをホールする」という動作にあたるからで、描かれた切断線を編集するモードになってしまうためだ。ちなみに「ホール」とはマウスをドラッグしてパラメータを変更する事のようだ。以上の事から新しく切断線を描きたいなら「ツールをリセットしてパラメータをホールする」のＳＨＩＦＴ＋ＬＭＢじゃないかと想像がつく。実際にスライスツールを起動したままＳＨＩＦＴ＋ＬＭＢドラッグをしてみると、予想通り新しい切断線を描くことが出来る。さらにマウス中ボタンＭＭＢと組み合わせると、「クローンしてパラメータをホールする」って書いてある。そこでスライスツール起動中にマウスの中ボタンをクリックしてみると、クリックした地点に最後に作成した切断線がコピーされて出現する。以上のことからスライスツールでのマウスの扱いは、

• ＬＭＢ：切断線が無ければドラッグで切断線が描ける。切断線がある場合は切断線の編集ができる
• ＳＨＩＦＴ＋ＬＭＢ：新規に切断線を描く
• ＭＭＢ：最後に描いた切断線をクリックした位置にコピーする
• ＣＴＲＬ＋ＬＭＢ：ドラッグ方向が水平か垂直に制限される
• ＣＴＲＬ＋ＳＨＩＦＴ＋ＬＭＢ：縦か横に新規切断線を描く

という事になる。

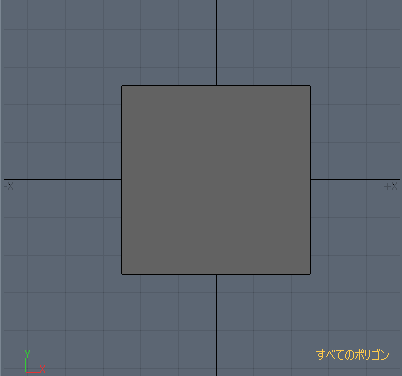

以上を踏まえてＧＩＦアニメを見てくれ。

また、このマウス動作はポリゴンのベベルツールでも同様に作用して、以下のようになる。

• ＬＭＢ：ベベルのインセットとシフトのパラメータを変更する。何度操作しても新規にベベルされるのは最初の１回だけ。
• ＳＨＩＦＴ＋ＬＭＢ：現在の状態から追加で新規にベベルを開始する。
• ＭＭＢ：最後に設定したベベルのインセットとオフセットの値で新規にベベルする。

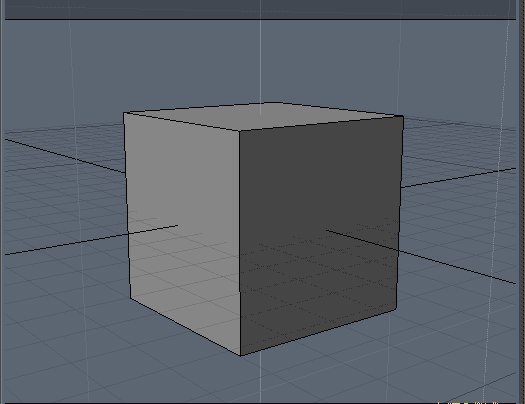

以上を踏まえてＧＩＦアニメを見て欲しい。以上２例でジオメトリ作成ツールでのマウス操作の雰囲気が掴めると思う。

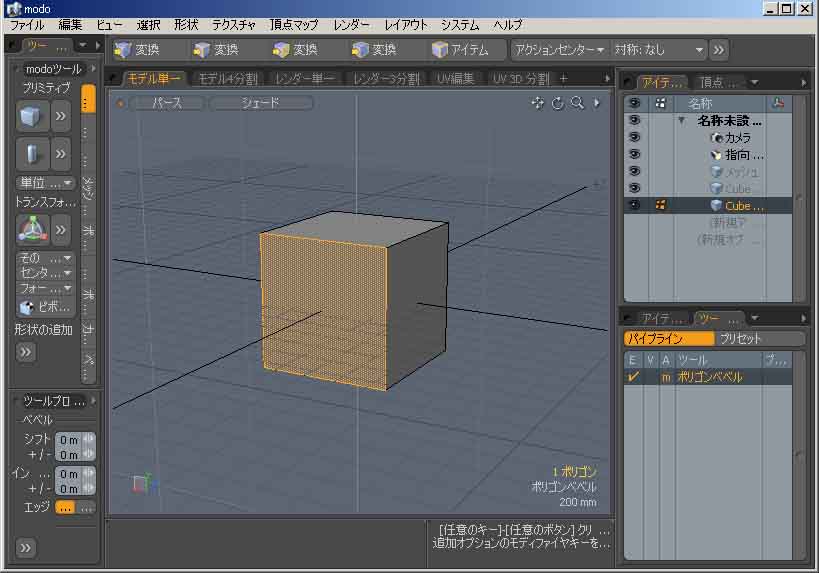

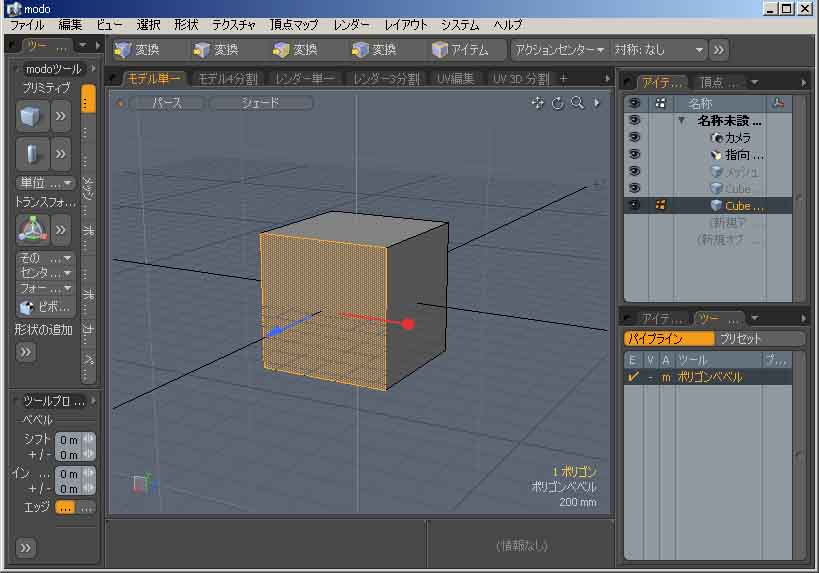

ところで今回の例ではツールハンドルモードが上級者になっているが、これについても触れておくと、ｍｏｄｏはツールパイプでハンドルの状態を切り替えられる。デフォルトでは「初期設定」モードになっていて、非表示・基本・上級者・初期設定の４つのモードに切り替えられる。以下がベベルツール時のそれぞれのモードでのハンドルの状態だ。
非表示：ハンドルが出ない

基本：基本的なハンドルだけ出る

上級者：パラメータをあらわす目盛りも出る

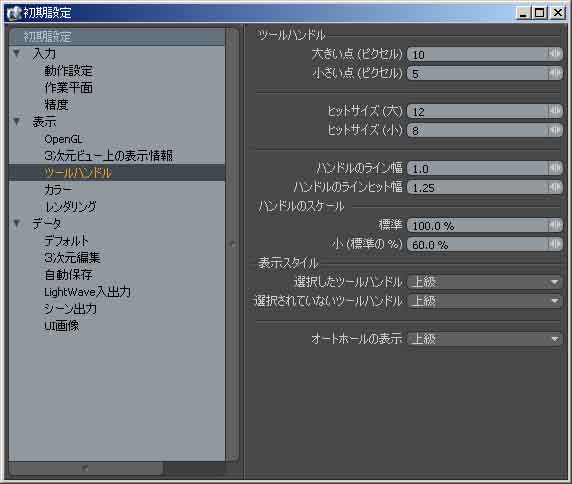

初期設定は初期設定パネルのツールハンドルの設定に従うモードで、これにしておくと、全ての設定を一括して切り替えられるので便利だ。

ツールパイプからモードを切り替える時はツールパイプのＶ欄を右クリックすればメニューが出る。

以上、マニュアルを読めば書いてある事だけど、ちょこっと書いてみた。

それではみなさん良いお年を。

スクリプトまとめページ（ Down Load はこちらから） 　

カテゴリー別ページ
