ども！

テクです！

安定化電源装置と言っていいのか、それとも直流電源装置と言っていいのか。

作りました(/・ω・)/

といっても、ネットに情報出回ってるので何番煎じだと。

使うものはこちら！

ジャンク品で買ってきたPC電源！！

ハードオフで５４０円でした！

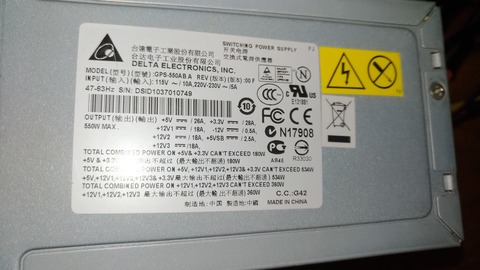

12Vだと18Aなので、各216Wとれるようですね。
そして、MAXは12V1+12V2+12V3で360Wとれます。
そんなつなぎ方あったっけな・・・？各ケーブルまとめて繋ぐだけ？

3.3v5vも繋げば534Wいくようですが、、何Vなんやろ？
あまり電気に詳しくないので、使用しない方向で！ｗ

ジャンク品なので、買ってきて早速動作確認。

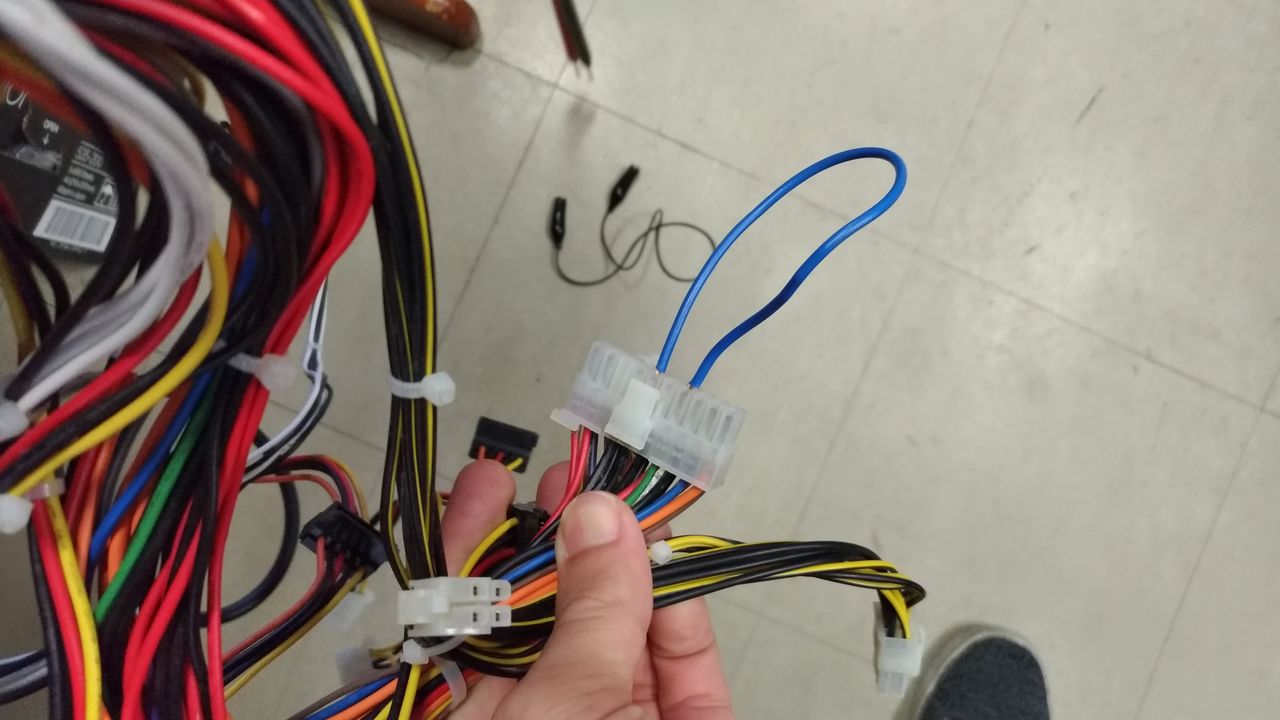

緑の線と、黒の線をつなぎます。

すると、ファンが回ります！

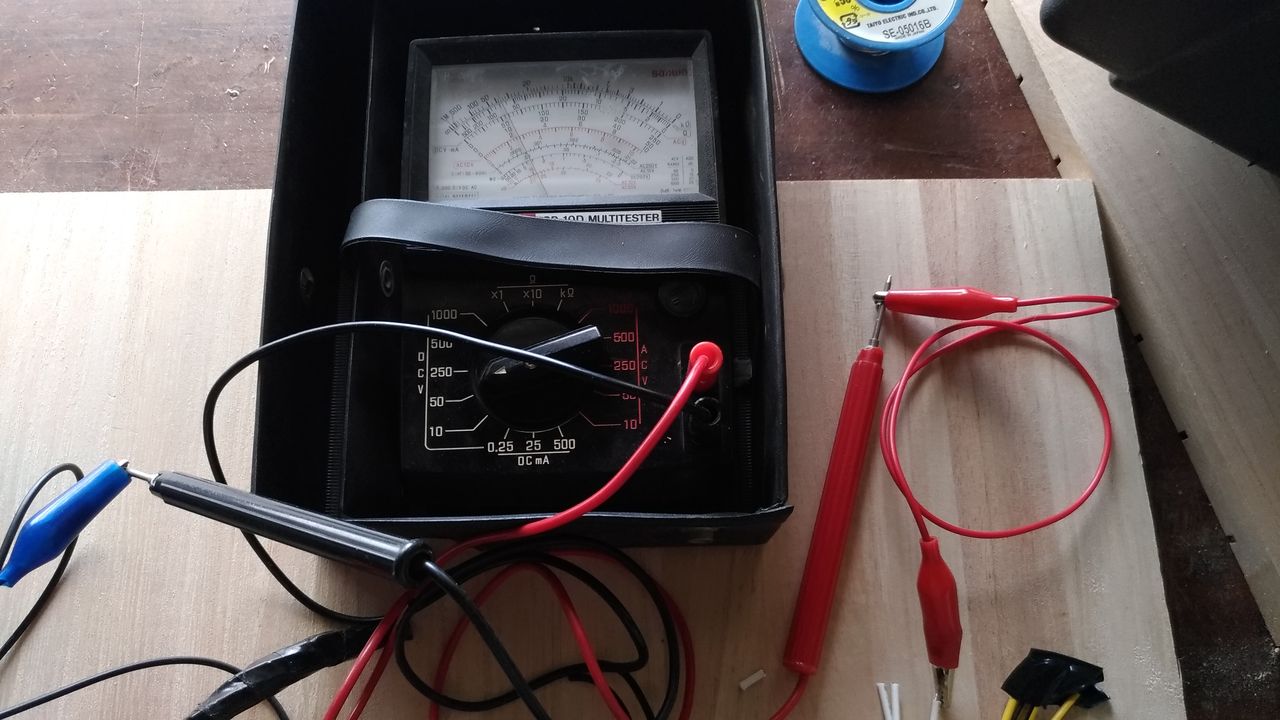

これで、使う予定の12V電源を測定
黄色12vと黒-をテスターを当ててみるときちんと12v出てました。

これで12V電源が取れます。

動作を確認したら、電源を抜き、しばらく放置。
（コンデンサーに電気たまってる可能性があるため）

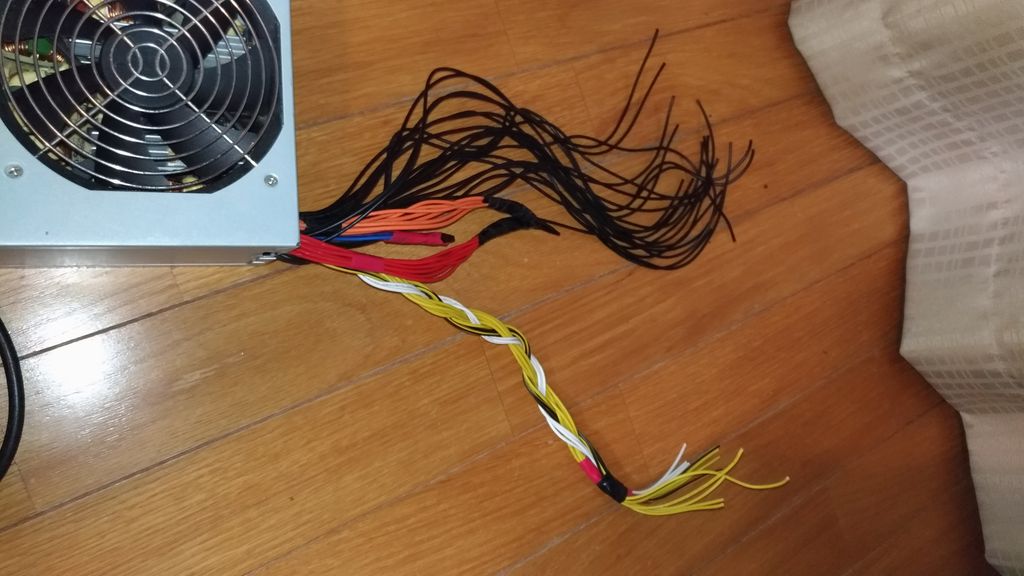

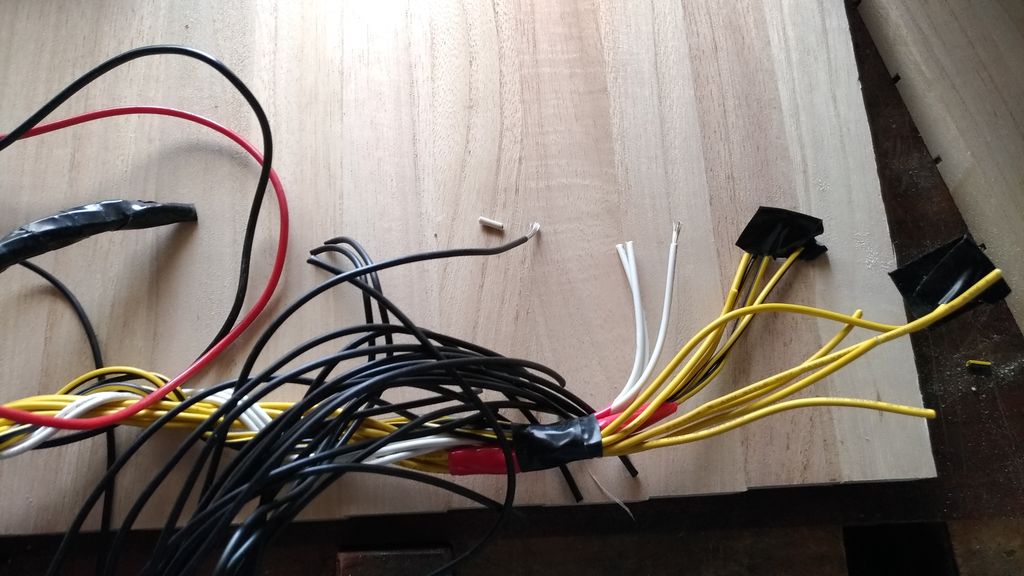

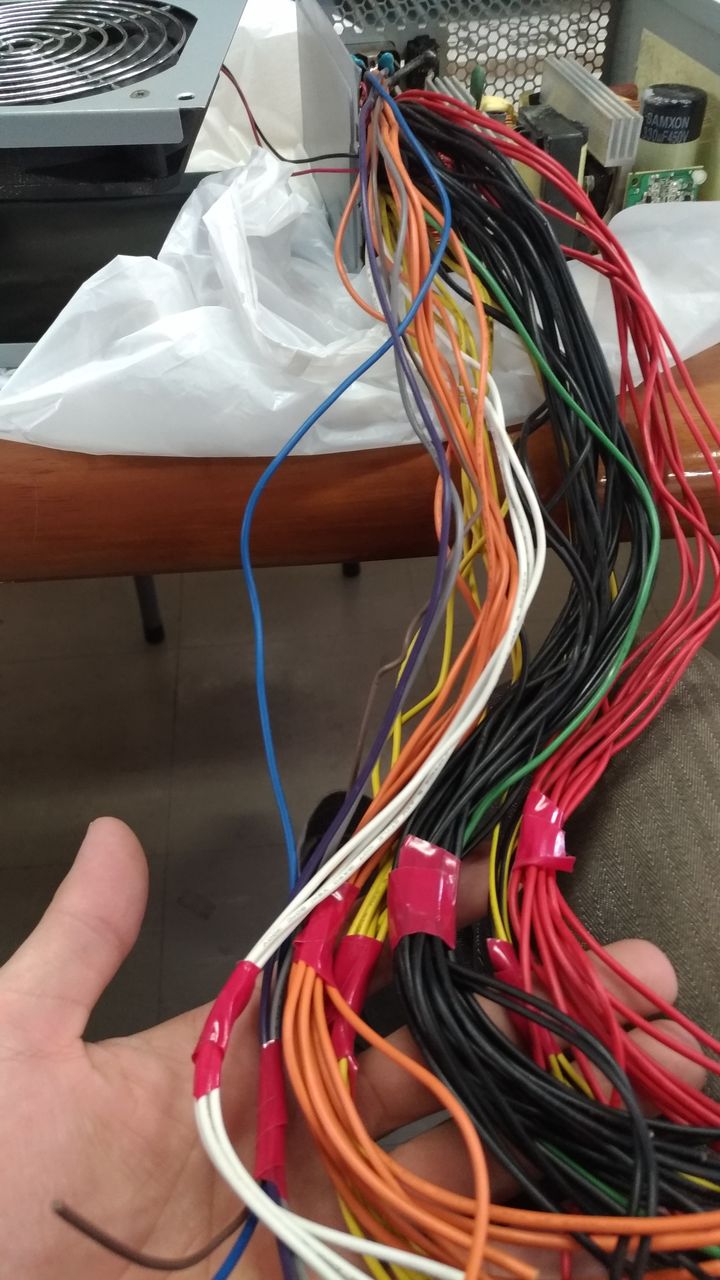

そして、不要なピンはすべてカット！

さっぱりです・ｗ・

そして、12V以外を短くしようと、3.3Vと5Vを短くして思う。

黄色とオレンジ以外ってなんやろう？と。

黄色/黒と白とある。。

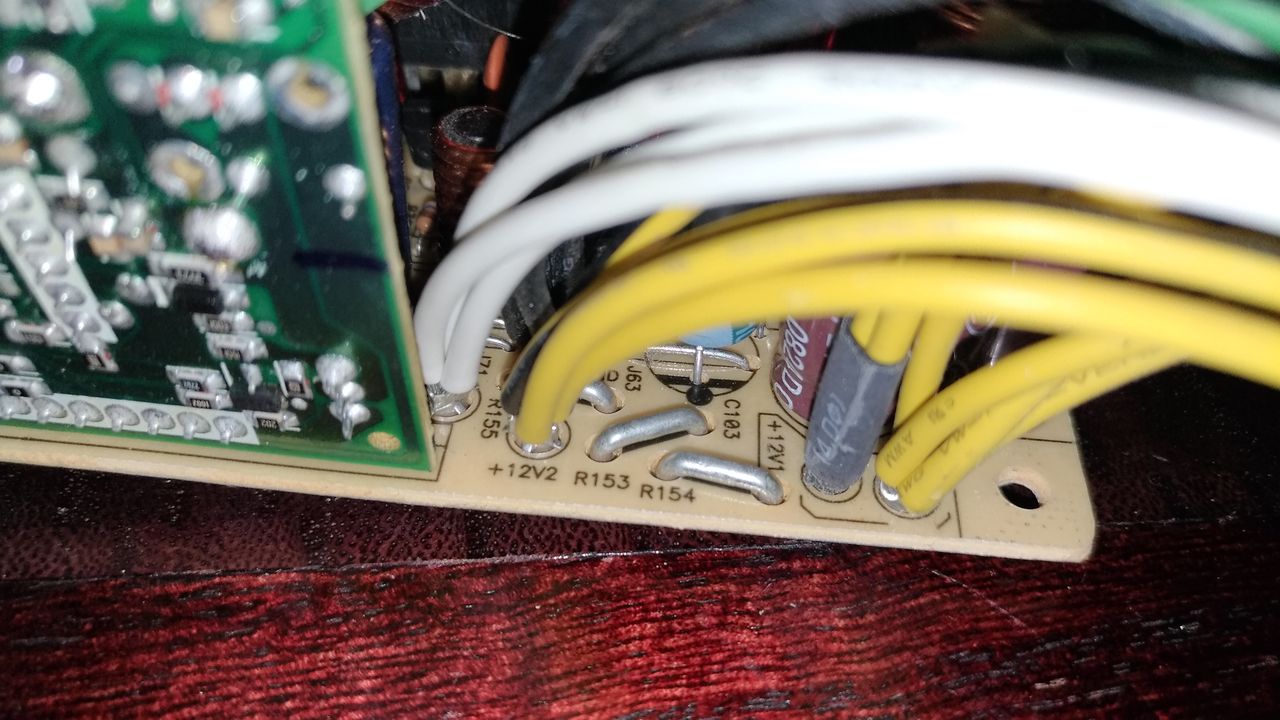

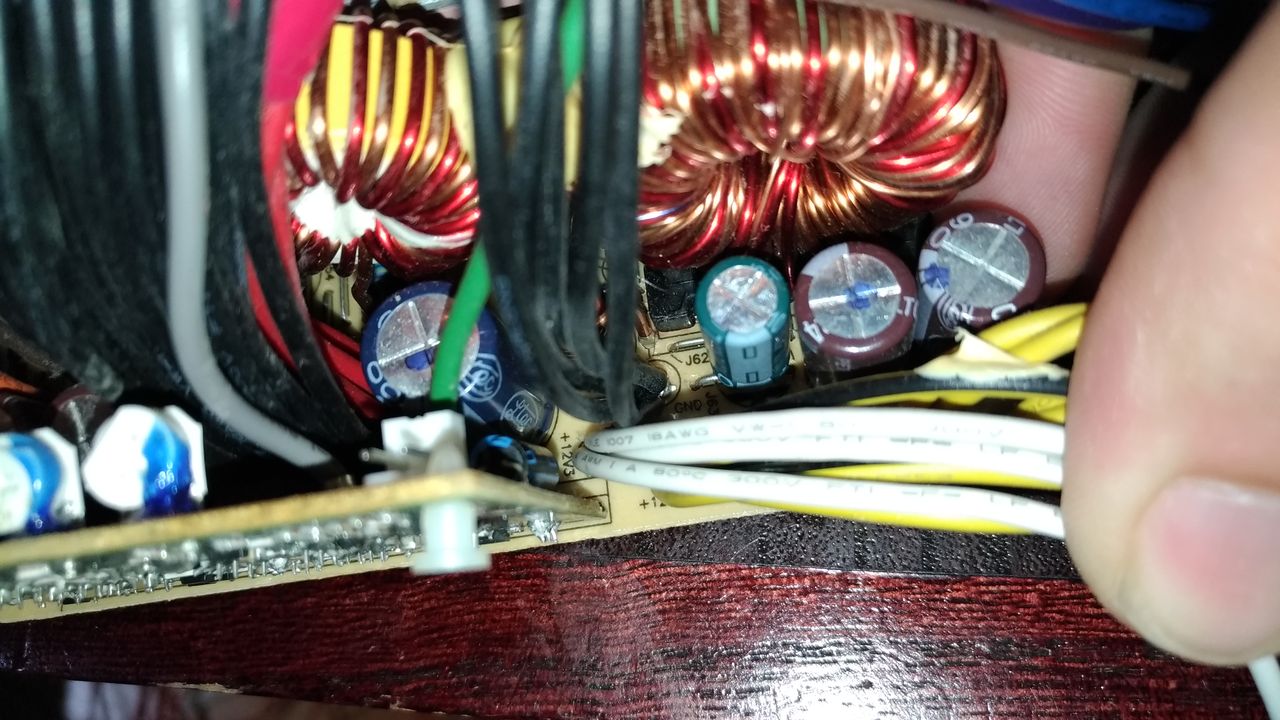

気になって、基盤を見てみたら。

黄色は+12V1
黄色/黒は+12V2

ほぇ～。。んじゃ白は？

+12V3やんけ！

白短く切るところやったわ。。(゜▽゜;)

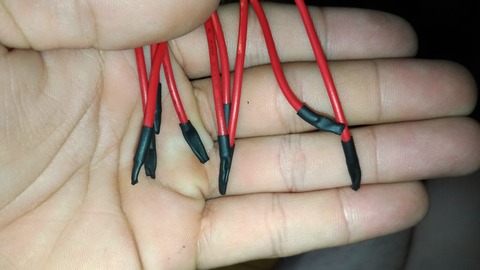

赤とオレンジ、その他はケースから少し出るぐらいにカットして、絶縁処理

熱収縮チューブつけて、ホカホカの状態で先端つぶしました！これから更に、ビニールテープでグルグル巻きにｗ

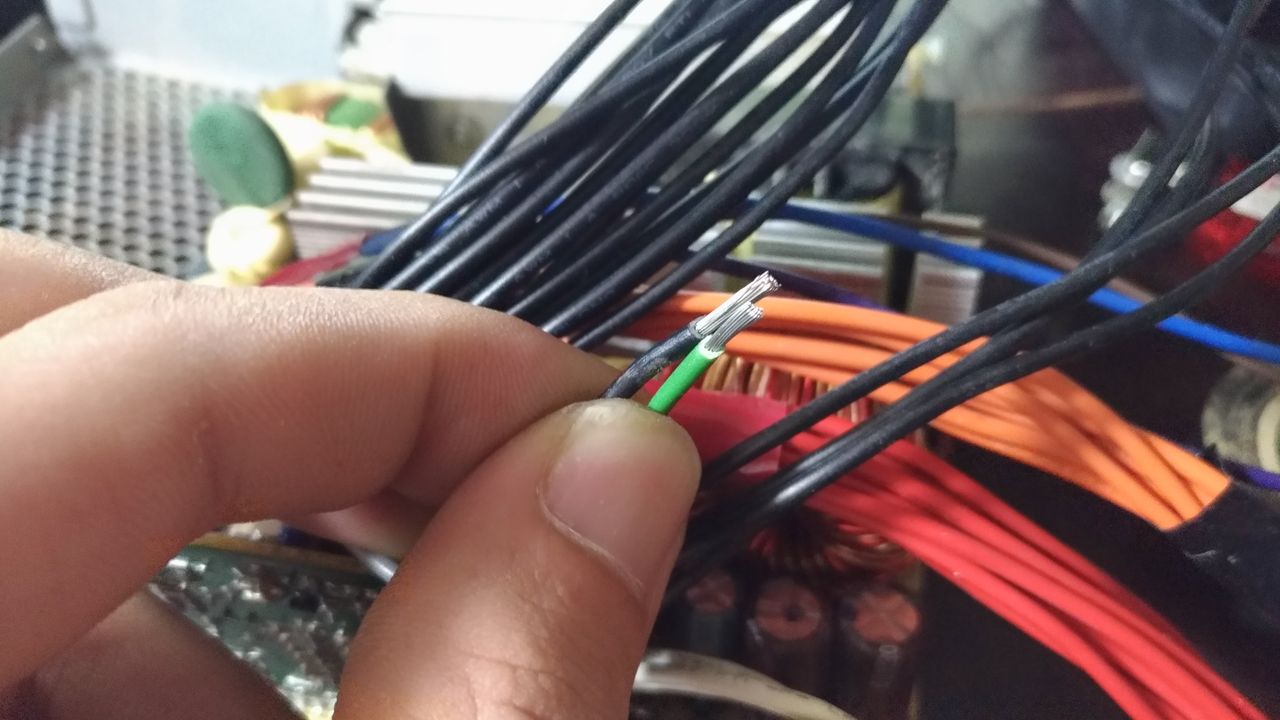

さて、メインの緑と黒の線はそのまま捩って熱収縮チューブと、ビニールテープでグルグル巻きに。

箱を戻して、動作チェーーーク！

すると、、

動かん！！(;°д°)

ナンデナン

再度、ケースを開けたまま、動作確認。

動かん。。

うーむ。。

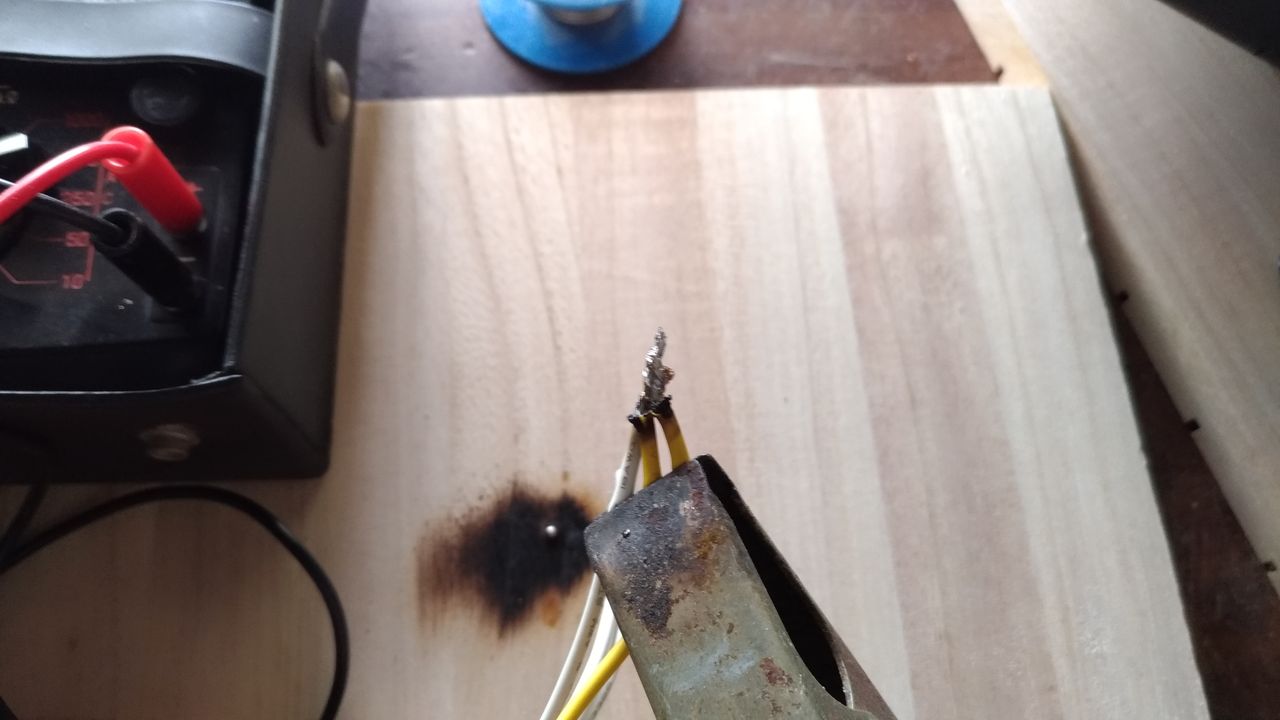

緑と黒を一度解いて、ワニ口クリップでつないでみると、無事始動＼(^o^)／
接触が悪いのが原因だったので、

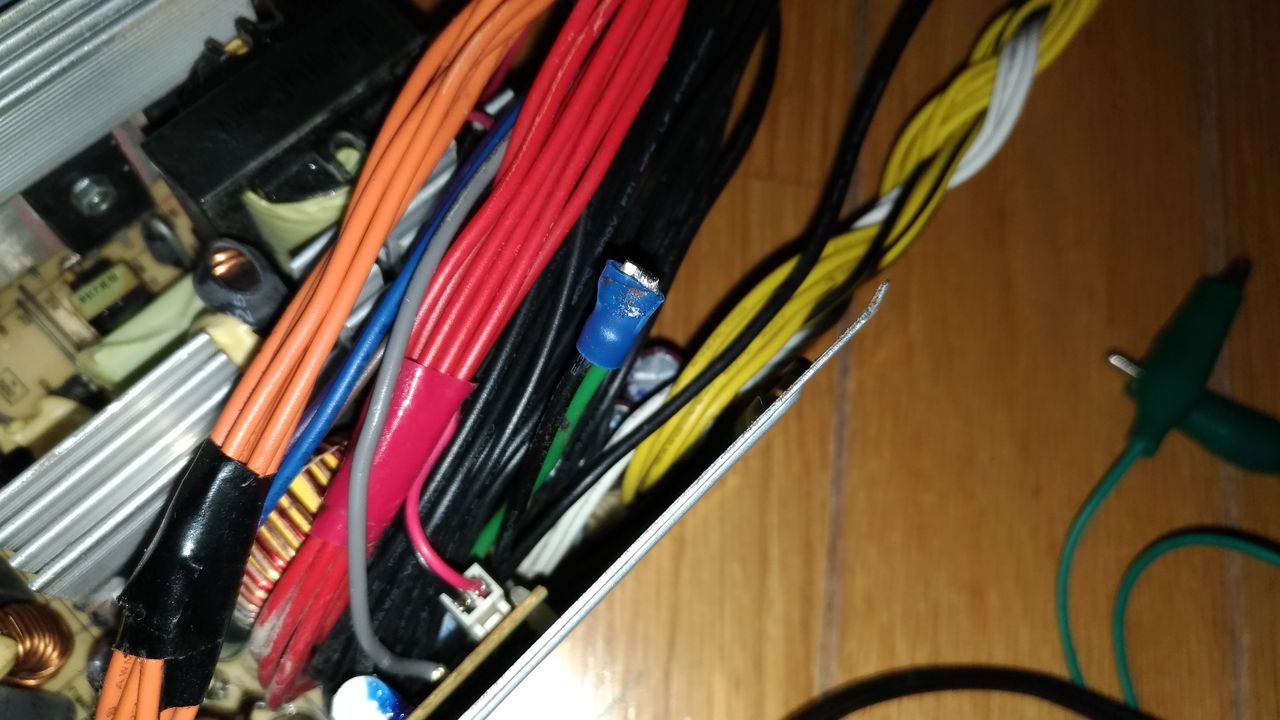

ちょうど道具箱に入ってた、端子の根本を流用。

これで、ビニールテープで完全絶縁して、完成＼(^o^)／

ケース戻しても、きちんと動いております。

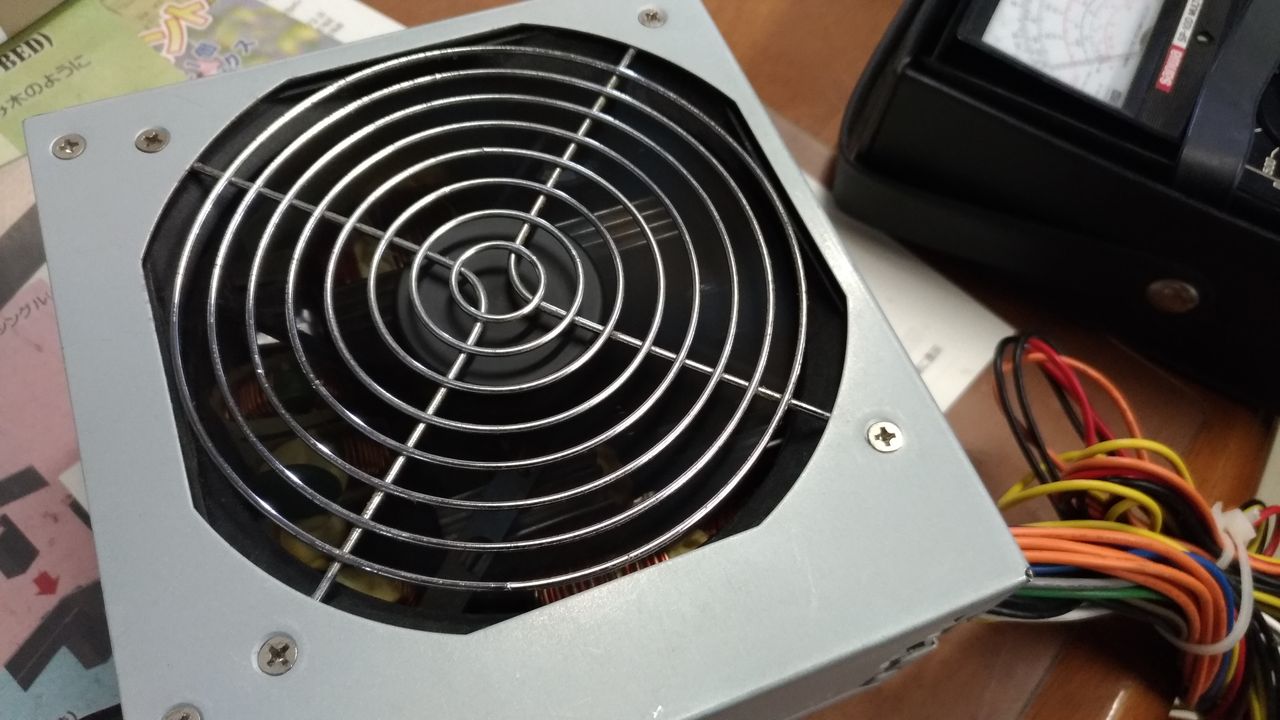

ってか、ファンも一度外したんだけど、逆につけた気がする。。ｗ
風が基盤側に吹いてるので合ってるんだっけ？ｗ逆じゃなかったっけ？ｗ

まー100均に売ってるエアコンフィルターをフィルターとして付ければ、逆に楽かもしれん・ｗ・

Youtube等で、色々とケース加工されてますが、予想以上にスペースが無いことと、
拡張性を考えて（する予定ないけどｗ）そのままで！

いや、いずれやりたいけどね？

使用前には一応電圧測ってから使用します！

追記：

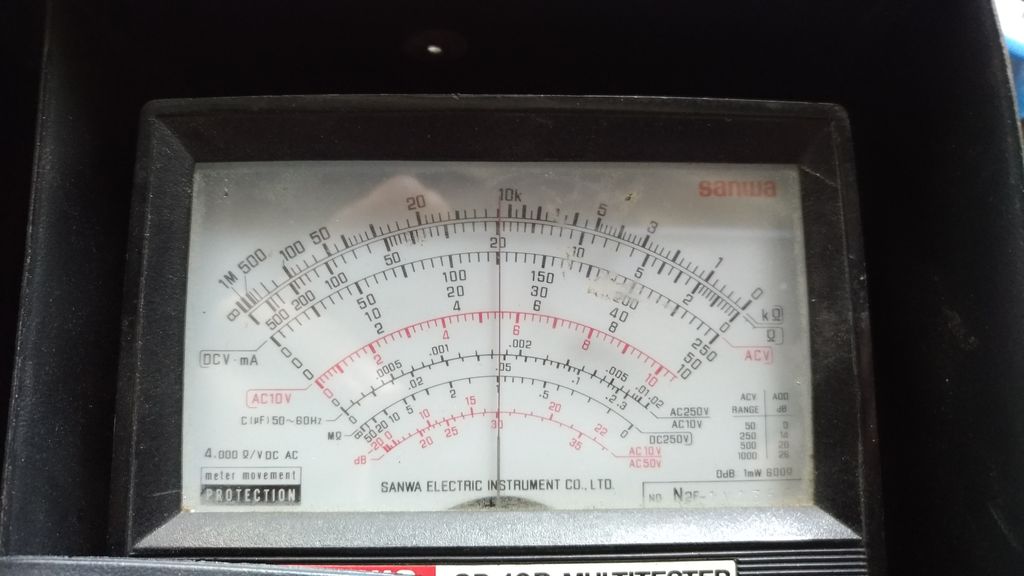

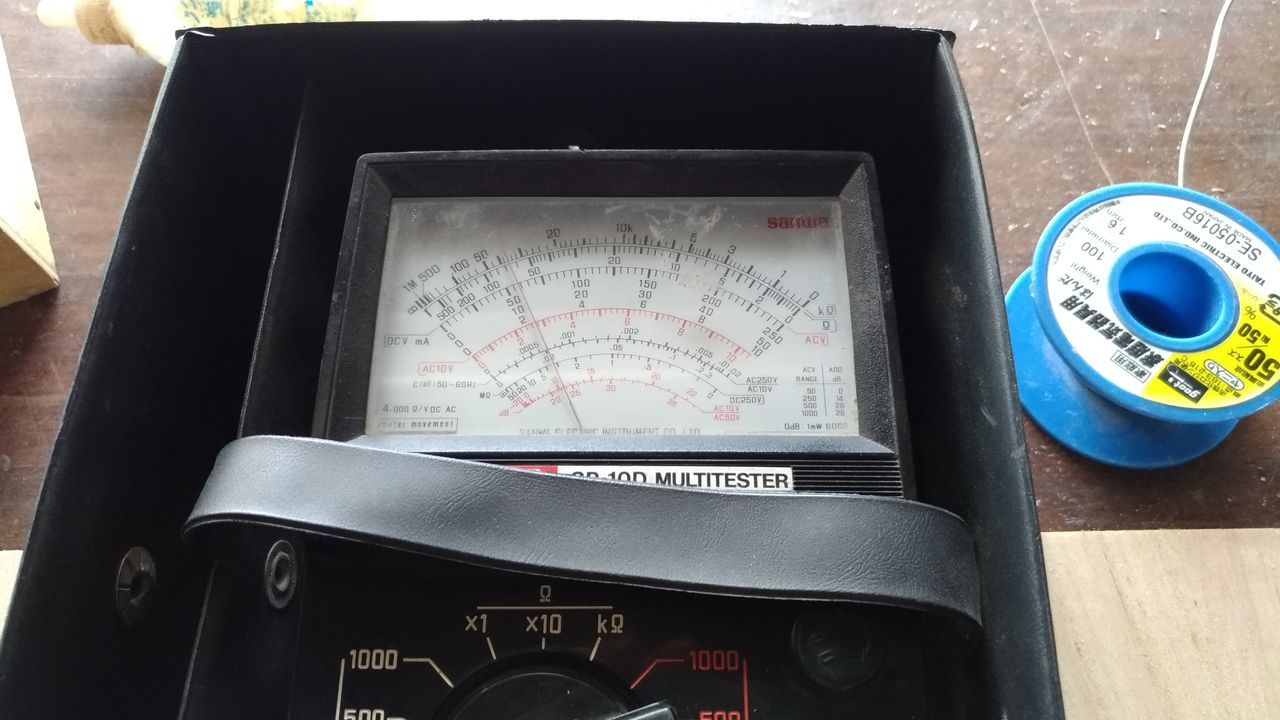

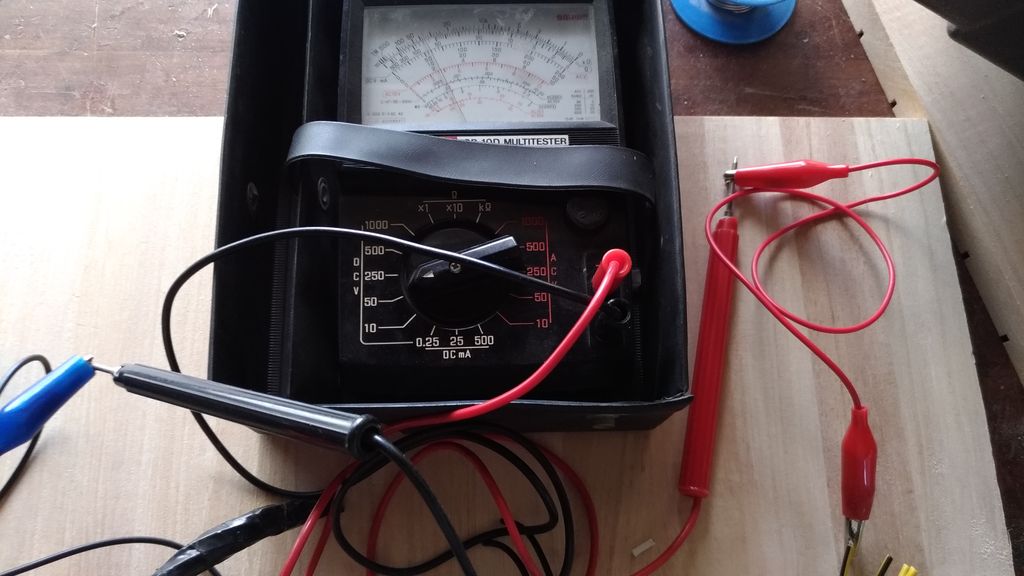

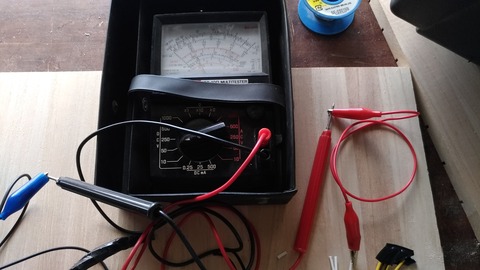

電圧測定しました！
