やっとゆっくり記事を書く時間ができました(笑)

戸建て賃貸に引っ越して、BSを買ったはいいが、設置する予定だった倉庫の南側に窓が無く、、
どう設置してやろうか?!と悩むこと1日(笑)

室内設置は二重窓で受信できないし、クランプできる場所もないし、賃貸なのでビス止めもしたくない。
なら、いっそウッドデッキ風にしたらいいんじゃね?!と思い立って作成に取り掛かりました!

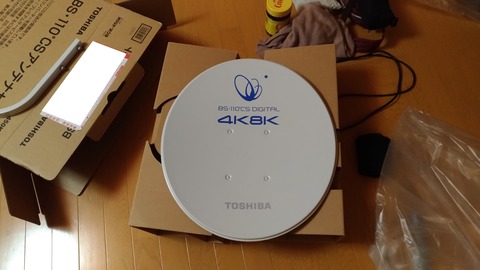

買ったBSアンテナは東芝のBCK-450Kです。
2019-11-23 18.59.32

BSアンテナって結構安いんですね!知らなかったです!
2019-11-23 21.01.00

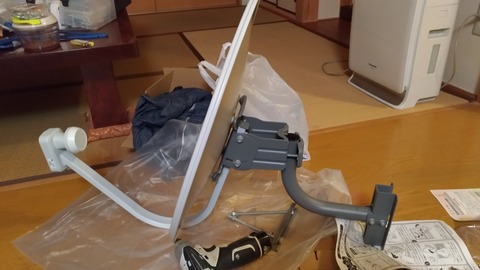

とりあえず、組み立て~ヽ(´―`)ノ
2019-11-23 21.20.55
部屋散らかっててすいませんwこの時まだ引っ越しで荷物運び込んだばかりだったもので(;´ρ`)

こんな感じになるのか~。。
結構デカイ。

とりあえず、受信テスト&仮置き用の台を作成。
2019-11-24 13.39.17

家に旧賃貸から新賃貸へTVを持っていき受信テスト!
2019-11-24 14.21.26

無事受信できました。
2019-11-24 14.23.29

てかね!
スマホのアプリで角度決めてたんだけど、左右の角度が全然違うの!どんだけ合わせても角度合わないから、午後2時過ぎに、この方角か~と角度向けたら1発で受信するというねw
スマホアプリからだいぶ左寄りの方角で受信しました(゜▽゜;)

受信レベルは最大で52程度でした。

さて、お次は!
どこまでアンテナを隠せるのか調査します!

丁度壁材が落ちてた(なんでやねん)ので、それで覆ってみる。
お皿が隠れるように置くともちろんレベル0
だが、この位置までOK
2019-11-24 14.28.43
上はここまでOK
2019-11-24 14.29.06
分かり辛いwww

絵で描くとこんな感じです!
無題
左右はチェック忘れてましたが、お皿部分隠さなければ大丈夫かと。
これだけ空いていれば、レベルの減衰無く、受信できることが確認できました。

確認が完了したので、一旦方角の目印ブロックを置いて、ホムセンへごー!
2019-11-24 14.42.54

材料いっぱい。
2019-11-24 16.42.31
杉材、2×4、外壁用コンセント、アクリル板等々。。
合計8000円程(;´ρ`)
BS代よりたけーじゃねーか!!(笑)

アクリル板が特に高かった3000円(´;ω;`)
外観を損ねないために、透過率0%を買ったもので。。

ではでは、サイズに合わせて切っていきますよー!
実家会社に勤めておいてよかったとつくづく実感します。
2019-11-24 16.42.04
もうね、切る量がハンパナイ

ゴリゴリ切っていきます(笑)
2019-11-24 17.30.31

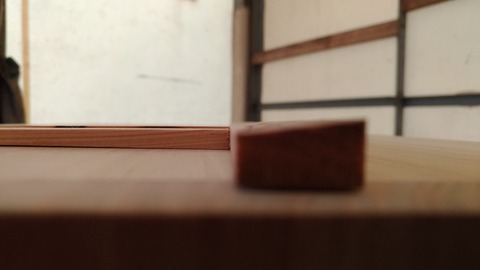

で、最初の難関。
2019-11-24 17.30.46
うちの会社斜め加工そんな得意じゃないんですよ。。
いやね、昇降盤傾ければいいんだけど、戻すのが、面倒で。。。

色々試行錯誤して、最終的に角度調整は横切り(スライドソー)に適当な木を置いて角度をつけたのち、ズサーっと切ると簡単にできました(笑)

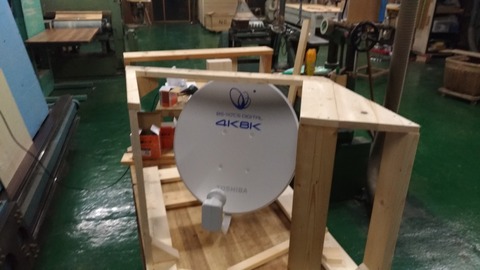

そうこうしているうちに骨組み完成しました!
2019-11-25 18.26.26
ぼけてるぜー。

だいたいこんな感じですね!
ここから、側の加工に!

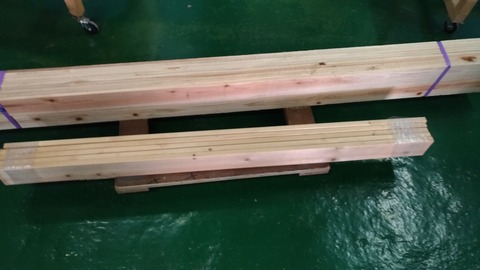

杉材を自動カンナでゴリゴリ。
2019-11-25 12.17.31
これを貼っていきます!
2019-11-25 19.11.16
だいぶ隠れたね!
ここよりもう少し上に行くと受信レベルが減衰します。
2019-11-25 19.11.26
上はこのあたりまで。

では、アクリル板を切っていきましょー!
2019-11-25 19.16.18
寸法や位置を測って、アクリルカッターで手動で切ります。
いや、ここパネルソーとか、昇降無理やし(;´ρ`)絶対失敗するw

とりあえず、前を。
2019-11-25 19.31.52
アクリル板をビス止めするときは、必ず下穴掘ってくださいね!
簡単に割れますよー!

次に上を。
2019-11-26 12.31.40
左上の端っこはびみょーーーに足らなかったので、足しましたw

アクリサンデー接着剤で!
2019-11-28 17.10.47

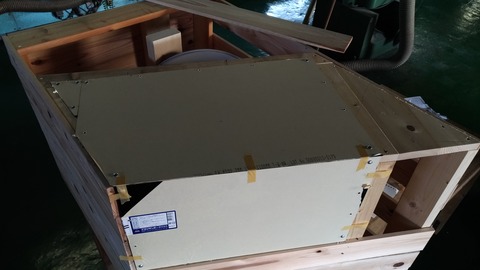

アクリル板の置き場が決まったら、天板をカットしながら固定していきます!
2019-11-26 17.19.05

全ての材料がそろいましたので、一旦側と骨組みをバラします!
2019-11-26 18.03.42

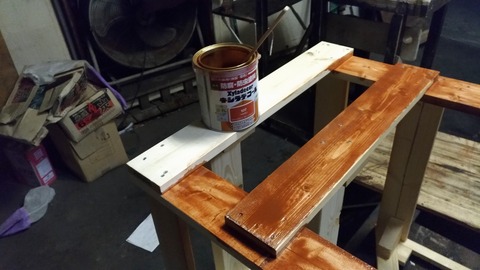

んで、外壁塗料をタップリ塗って補強します。
2019-11-26 18.18.26

側はやっぱりこっちの色かな~。
2019-11-26 19.16.19

さて、、BSのデッキはほぼ完成したが、、BSのケーブル配線もやりますよ!

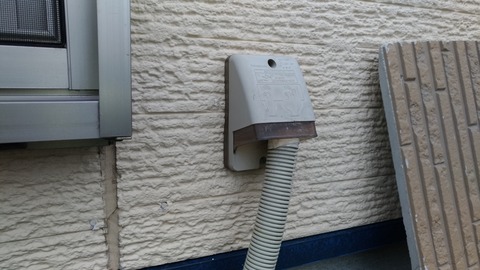

まずは、外壁に通す所を確認。
2019-11-27 11.24.39
これを片側ケーブル用のやつに後日取り換えます。
今日は中のチェックだけ。。
2019-11-27 11.25.49
ちょっと狭いですね。
少しだけ拡張の必要がありそうです。

事前に屋根裏登って確認はしてたので、一番外壁外に出すルートを確認して近いコンセント部分からケーブルワイヤー・・・?なのか?
2019-11-27 21.42.55
配線通すやつを実家から借りてきて、下から上に押し上げ、止まった所で、天井裏に行き、
BSアンテナについてた付属ケーブルを仮固定。
2019-11-27 21.47.34

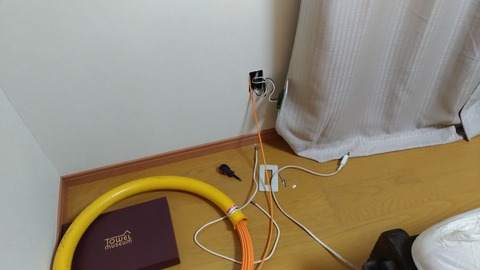

んで、ケーブルワイヤーにくくりつけて、一旦部屋に引き込み!
2019-11-27 22.13.36
おーけええええい\(^o^)/

バッチリだね!
が、、

この日、一旦点検口締めようとしたら、、蓋のロックと反対側が外れて、蓋落ちてくるという最悪な事態に(;´ρ`)
2019-11-28 07.15.49
右上凹んでます。あと壁紙もちょいちょい、床もえぐれが。。。(´;ω;`)

壁紙は応急処置したけど、これ、張替えたほうが早いわ(笑)諦めた!
床のえぐれはかくれん棒でわかりにくい程度まで修理しました。
点検口はホムセンに700円で売ってあった(/ω\)

壁紙だけはどうしようもねーわ。。こんな模様ホムセンに無いし(´;ω;`)

一番最悪な事態(近くに風呂の入口があり、ガラス張り)は逃れたので、まぁいいかな~?
ほんと大家さんすいません!(´;ω;`)

気を取り直して!
部屋に引っ張ったケーブルの長さを確認。

うん。15mじゃ足らないね!
2019-11-28 19.15.29
ってことで、長めに5m追加。
ジョイントも追加。
2019-11-28 19.23.18

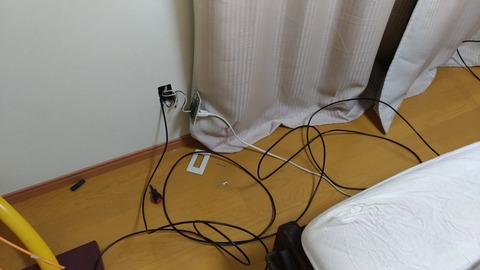

部屋に合計10mほど引き込めました。
2019-11-28 19.30.59

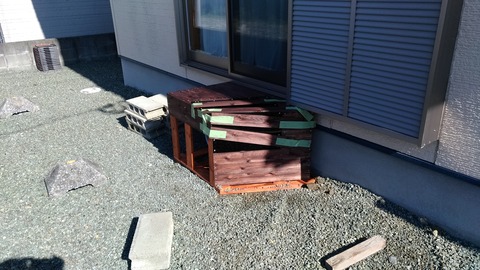

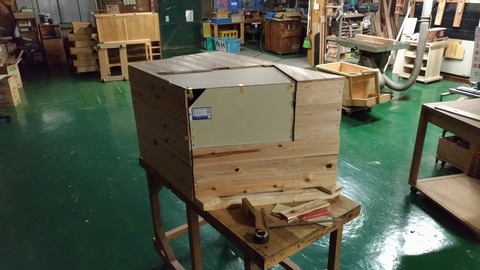

そうこうしているうちに、塗装していたデッキが乾いたので組み立てます!

2019-11-28 17.25.04
角度微調整用に数か所開けた状態で放置です!

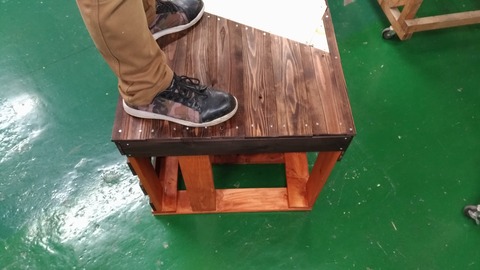

ほら!100人乗っても~だいじょー
2019-11-27 18.54.47
ぶじゃねーy!
2019-11-27 18.54.42

天板の板薄いので、思ったよりフワッフワです(笑)

乗れなくはないですが、過度にジャンプとかすると逝く可能性がありますね。

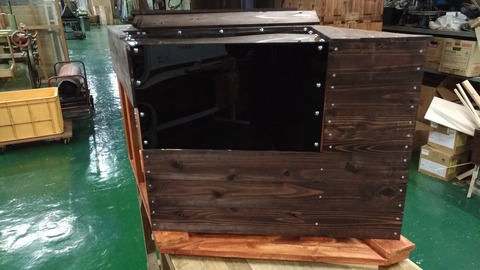

透けなくていいですね~♪
2019-11-28 17.25.24

とりあえず、まだTVは録画したい番組があるので、前の賃貸に戻して置きっぱなし状態なので、
一旦デッキだけ置いて放置!(笑)
2019-11-29 12.30.38

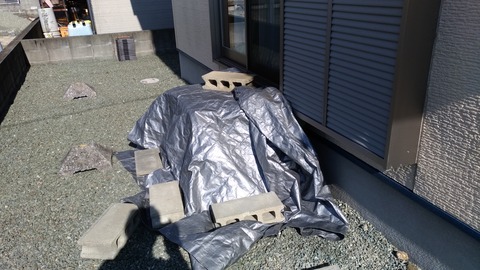

ブルーシートで・w・
2019-11-29 12.39.50
いや、シルバーやん!U>ω<)ノ

さて、夜中不審者のように、配線工事をやっていきます(笑)
2019-11-29 12.36.36
仕事の昼休みのうちに、ドリルで2mm程度穴拡張しました。

仕事が終わり、一応コンセントのブレーカーを落としてから、作業に取り掛かりました!
2019-11-29 18.28.30

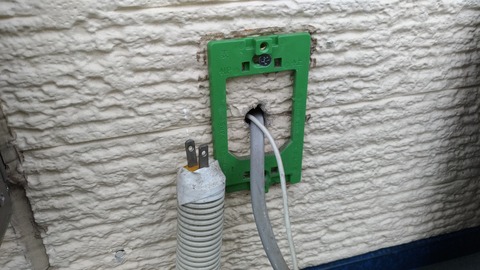

外から中に向けて、配線を引き出します!
なんというか、コード通すダクトがあれば楽なんですけどね。。
ダクトも無いから、勘と手の感覚で睨めっこしながらの作業で疲れました(-_-;)

無事通過したので、BSケーブル通していきます!
2019-11-29 18.44.47

無事外へ通過!
2019-11-29 18.46.47

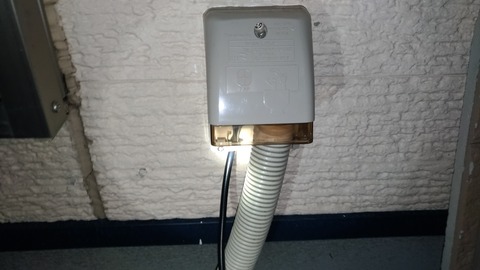

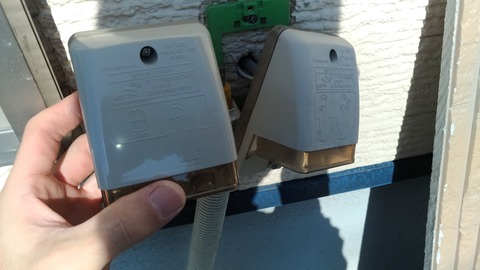

新しい防水コンセントを取り付けます!
2019-11-29 18.49.26

かんせー\(^o^)/
2019-11-29 19.05.04
んで、壁伝いに、BSケーブルを這わせてっと。

デッキの中に持っていきます!
2019-11-29 19.26.36

そして、また放置(笑)

というのも、混合器がねえええ!ホムセンで見たら3000円以上でたけぇ!
Amazonで700円で買いました。
混合・分波器。
2019-12-01 15.07.50
これが到着して、やっとデッキの全ての場所をふさげます!

一旦別ケーブルで、BSの受信レベルチェック。
2019-12-01 10.26.16

角度微調整して。。
2019-12-01 10.26.21
レベル50!

このデッキでも裸状態と比べで減衰は2dbほどですね!

そこからケーブル長が20m近く伸びるので、最終的な減衰は・・・?
2019-12-01 15.12.09
48dbでした\(^o^)/-2db下がっただけですね!
もうちょっと下がるかなと思ったけど、いい感じです!

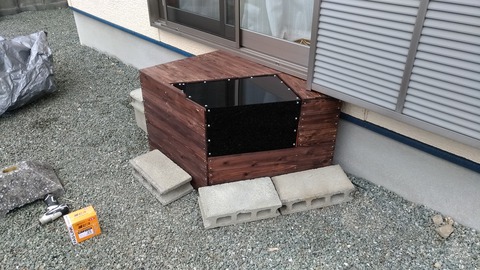

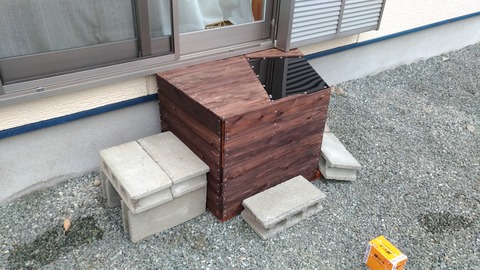

では、全て塞いでデッキをオープンしておきましょ!
2019-12-01 14.56.09
2019-12-01 14.56.15
丁度雨戸の下に潜りこむ寸法で作ってたのでピッタリです(/ω\)
少し掘ったけどw
あとは、台風対策でブロックをちょいちょい。
雨戸は飛ばないと思うけど、デッキ飛んでいきそうで不安(笑)
アンカーでも打ってたほうがいいんやろか・・?

さて、、デッキオープンした夜。。。

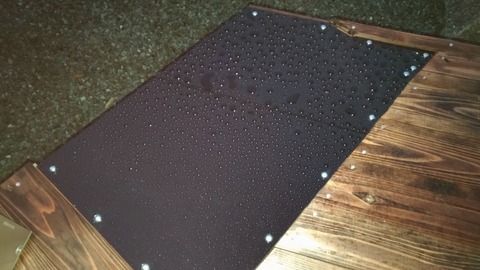

雨www
2019-12-01 17.23.59
まー懸念はしてたんですよね。
雨粒。

BSのレベルをチェック。
2019-12-01 19.35.43
36ならいいんじゃなーい?!と思って、本降りになってきたら28程度まで下がりましたww

これ見れないんじゃね?!とBS11の番組をボケーっと見てましたが、特にノイズも入ることなく、
無事見れました!

一応ラインブースターとかも念頭には入れているのですが。。

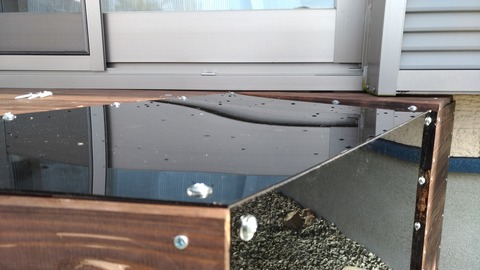

買う前に対処してみよう!と、水平だったアクリル板を角度のついた板で角度をつけることに。
2019-12-02 09.48.27
装着後。
2019-12-02 12.37.15
結構斜めにしたけど。。大丈夫よね?!(笑)
2019-12-02 12.37.24
左下を低くしたかったのに、右下低くなったww
まぁいいか。。(笑)

とりあえず、これでまた雨の日まで様子見です!
雪の日は、、無理やろな~そこは諦めで!

久々にブログ記事完成に1時間以上かかった。。。(笑)
