引っ越し終わって、やっと暇な時間ができたので、RCAケーブルのケーブリングを行いました!

2019-12-08 09.04.05

本当はスピーカーケーブルも交換しようと思ってたのですが、エアコン買いに行く予定は元々たててたので、とりあえず、RCAケーブルだけでも(;´ρ`)

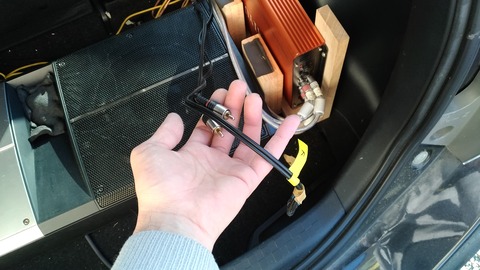

2019-12-08 08.47.29

てか、やっぱり2mじゃギリギリすぎて、最短ルートが限界でした!

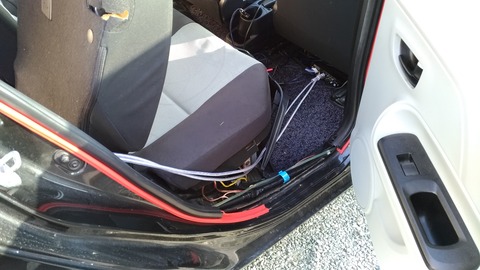

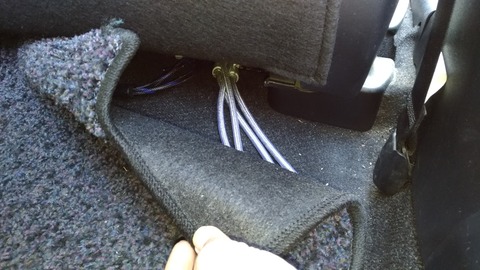

座席下に通して
2019-12-08 09.39.58

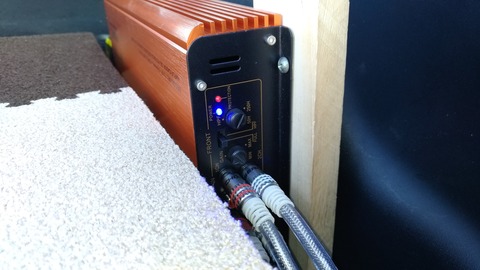

シート下から、DSPへ。
2019-12-08 10.16.24
これが限界っす。

3m買っとけばよかった。。(゜▽゜;)
てか、線が太すぎて、ケーブリングが面倒です!
シート下に潜りこませてるけど、若干シートと鑑賞して、綺麗にシート閉まらないし(笑)
もっと、細くていいシールドケーブル欲しいっすね。。

あれか、、RCAケーブルにアルミを巻くという手もなきにしもあらず(笑)

後日、お金に余裕ができたら買いますが、、たぶん、アンプの置き方を変えるだけでも足りそうな気はするとです(笑)

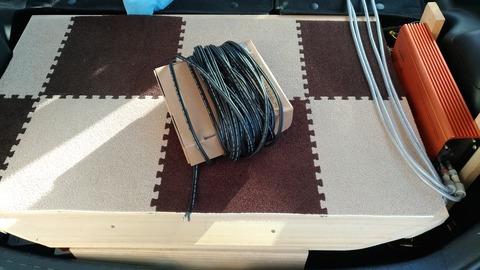

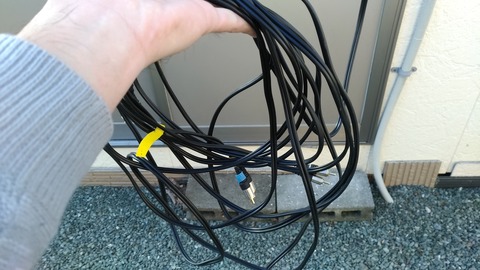

ケーブリングは終了したので、不要なRCAケーブルは取り外します!
2019-12-08 09.13.19
2019-12-08 09.16.30

やっぱり3mはあったほうが良かった。。

さて、ノイズ消えたし、アンプのゲイン上げても大丈夫やろ~?とゲイン上げてみたら
2019-12-08 10.23.13
ノイズ発生(;´ρ`)

えー。。

一応RCAケーブルなのかと抜き差ししてみた感じだと、
スピーカーケーブルにのっているノイズorアンプのノイズのようで、違うようでした。
でも、ルートが変わったせいか、若干RCA側のノイズも拾っているようです(´・ω・`)
うーん。。

どうしましょうかね。

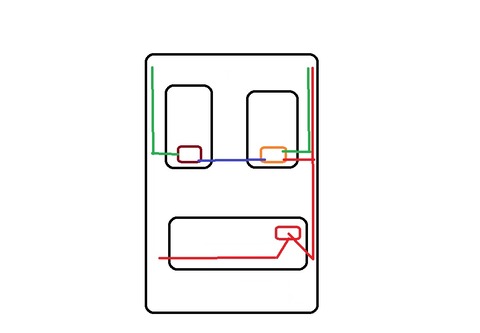

現状こんな感じで配線が通ってきてます。
配線

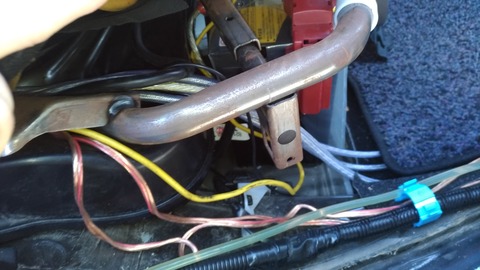

やっぱりバッテリー付近に集中してて、そのあたりからのノイズが酷いんでしょうかね。
だとすると、アンプを座席下に持ってくるしか方法が無い。。そうするとノイズ発生源の電源ケーブルも分岐できるし、いいんじゃなかでしょうか?

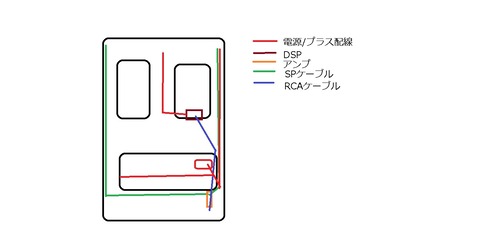

図を書くとこんな感じか。。
配線2
DSPは小型なので、助手席下に。(ジャッキが邪魔になるかも)
アンプは座席下に。(ギリギリ入るが放熱が怪しい・・)

すると、後部座席横でごちゃごちゃ重なってた電源ケーブル・RCAケーブル・スピーカーケーブルとの距離もとれるので、ノイズを拾いにくくなると。

もう1点対策するとしたら、電源ラインと並走する場所をなるべく離すために、ステップカバー内ではなく、その下のフロアマットの内側に配線を引いてアルミテープかなんかで固定しておけば、いいんじゃなかでしょうか?

よし、これでいこう。

必要なものは、電源&アースケーブルが必要になってきますね!
ビバホームで量り売りしてある、アーシングケーブル8sq 10cm(66円)を使って配線をやりなおせば、2000円ぐらいで済みそうですね。
あ、端子はどうしましょうかね。。てかオーディオ用ってアマゾン以外じゃどこに売ってあるんですかね・・・?

あとは気力次第(笑)

ではでは('∇')ノ
