ロータリーバンドソーの改造

こんにちは

今年もよろしくお願いします。

昨年の4月に、インバーターで、のこ刃の周速を落とすつもりで、

このロータリーバンドソーを買いました。

しかし、100V・単相・インダクションモーターは、インバーターでは

だめだと判り、いろいろ考え、最終的に、

200V・三相モーターに換えることにしました。

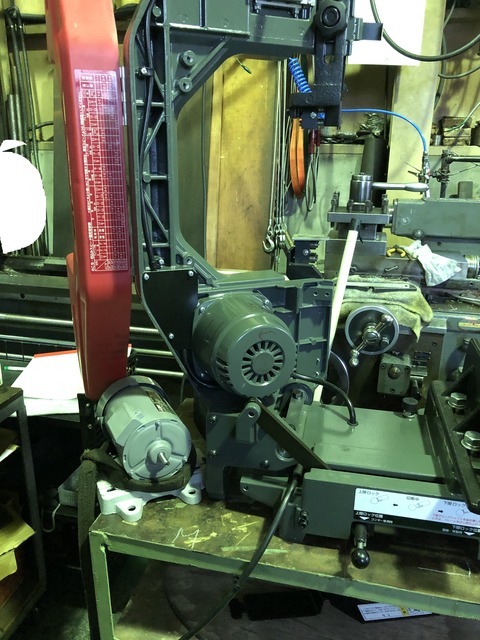

↓モーターを付けたイメージでです。

↑モーターケースはそのまま生かして、

三相・200VのモーターをVベルトで駆動します。

うまくいけば、インバーターは必要ないと思います。

まず、付いていたインダクションモーターを外しました。

コンデンサー始動型で、ガバナでコンデンサON/Offみたいです。

↑の画像がカバナです。

↑次に、ピニオンギヤー付のモーターシャフトはそのまま使いたいので、

ローターを外し、そこにVプーリーを付けました。

ローターは焼きばめされてましたのでそれを外し、Vプーリーをまた焼きばめしました。

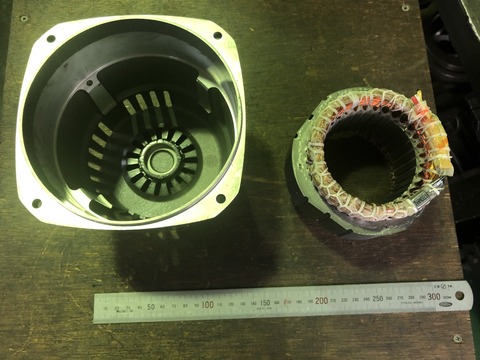

↑ステーターも、モーターケースに焼きばめされてましたので、同様に外しました。

↑構造は、大体こんな感じです。二段変速にしました。

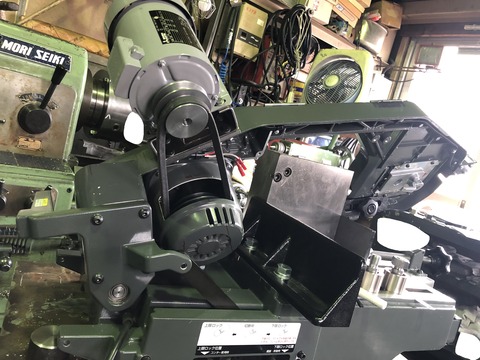

↑モーターケースの窓をこれ以上開けたくない。

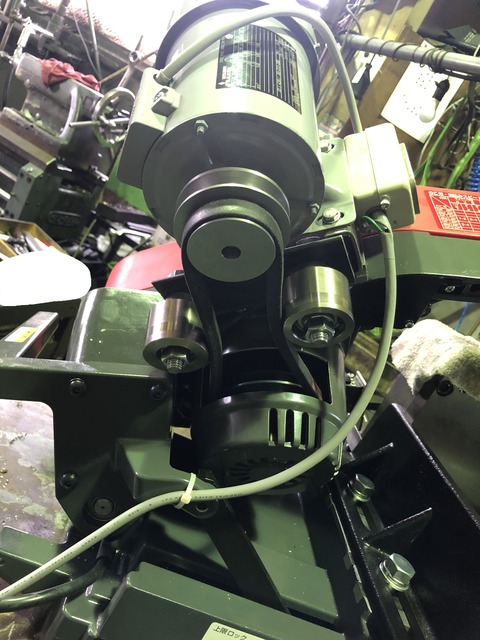

↑モーターケースの強度を考え、両側をテンションプーリーで押さえ、

窓を最小としました。

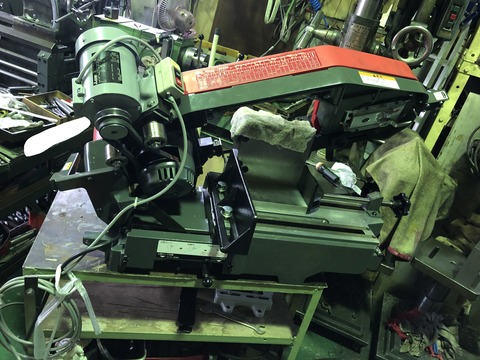

↑完成した画像です。

これで少し使ってみて、回転の修正が必要なら、インバーターを付けるつもりです。

私は電気が苦手ですので、

疑うことなく単相100V・インダクションモーターも

三相200Vのモーターと同じようにインバーターで駆動できるものだ

と思い込んでいましたので、

すごく手間がかかってしまいました。
