こんばんは

前回のあらすじ
トランスミッションからのチョー異音で分解する事になった2010ウルトラ
ミッション全バラして全てのベアリングを新品に交換し組み上げ、残りの作業は
クラッチを組めば完成! のところでハブのスプライン破損を発見してしまって
作業がストップしてしまったのだ!!!

はたして無事に完成する事はできるのか?!?!
007















新品ハブ&ベアリング入荷!
早速組付け!!!
008























はい完成!!!!!!
013
















なんと今週は何のドラブルも起こらずめでたしめでたしなのだ!





それにしてもクラッチASSYをそのまま組んでいたら ・ ・ ・
と思うとゾっとするのであります。

常日頃から部品洗浄と目視確認は徹底的にやっておりますのでそのおかげ
だと改めて思うのであります。


2010ウルトラ
オーナー
菊池 様
修理入庫ありがとうございました。

これでひとまず時限爆弾は取り除きましたので快適なツーリングをお楽しみください。




a0278814_0503970

こんばんは


久しぶりにヤバイの来ました。


ヤバイとは「COOL!」とか「いかしてるぜ!」の方じゃなくて


本当に!!



試乗の際ギアを入れた瞬間 『 ガキーン!!!!』
シフトチェンジのたびに『 ガキーーン!!』 『 ガキーーン!!』
動いてる間はずーと唸り音!!



旦那!
こいつぁ~~ちょいとヤバイことになりそ~ですぜぃ!!




とゆーことで分解!!

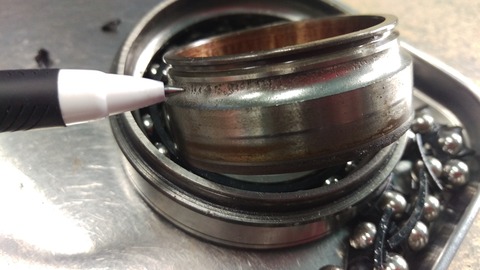

ミッションのメインドライブギアのベアリング、ボロボロです。
009ペンで指してる
ところが
ボールが
転がるところ
ガタガタです。

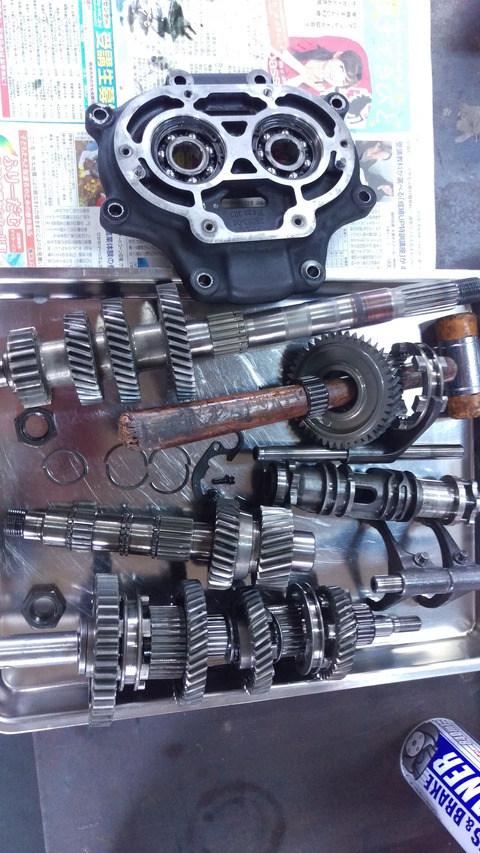

だめだこりゃぁ~~ っつ~ことでミッション全バラして全てのベアリングを交換します。

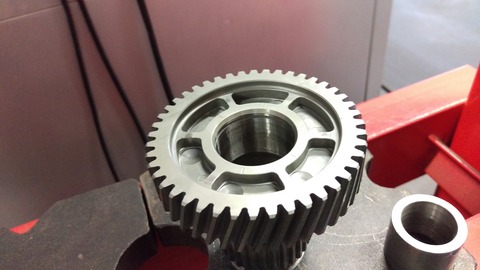

各ギアが無事だった事がせめてもの慰めか!?

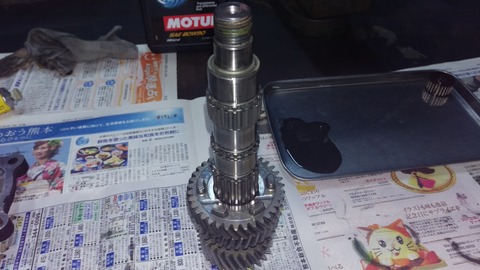

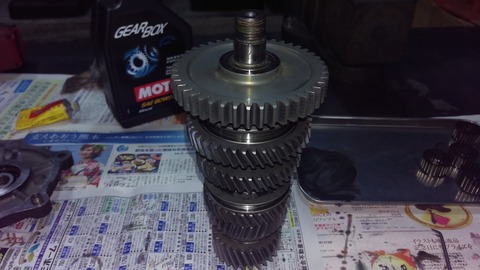

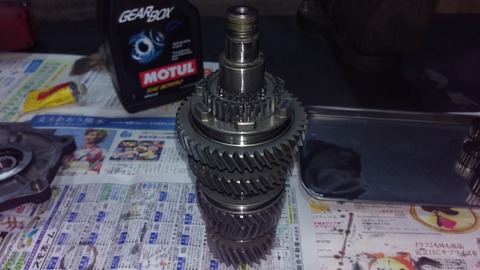

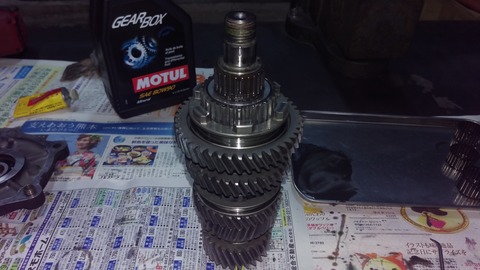

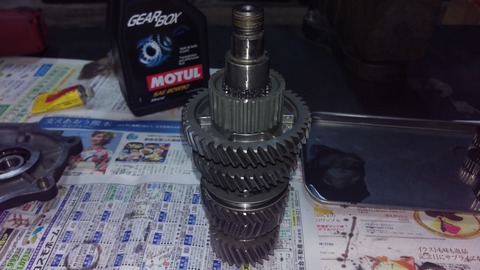

6速ミッションASSY
001













032













































009

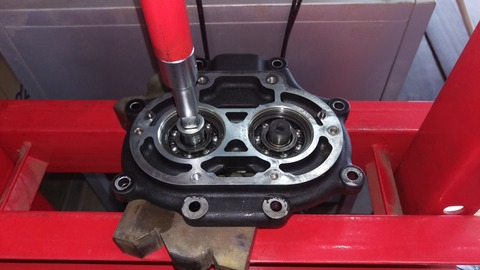

ベアリング
交換












033

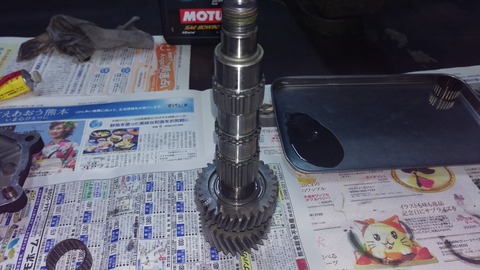

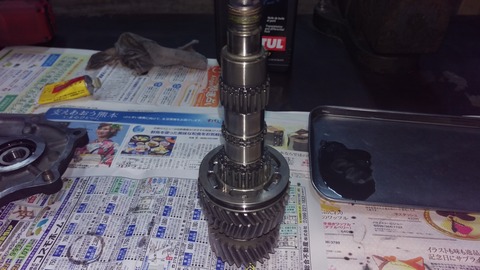

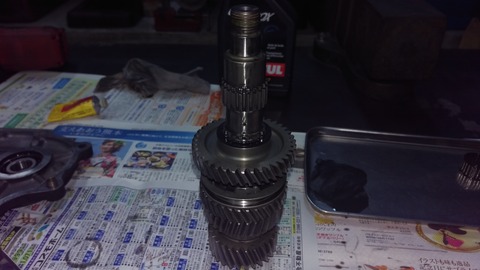

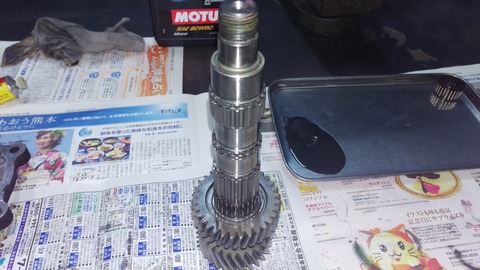

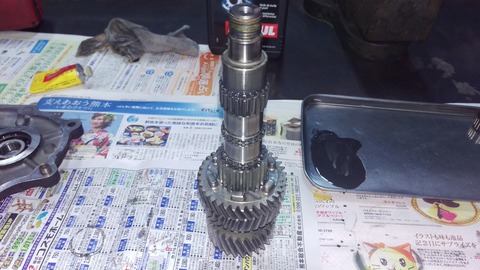

組立
035













036













037















038













039














040














041













043














044














045













046














047














048













049














050















あ゛ぁ~~~~~~~~~~
めんどくさいので
(ミッション組み上げるのはホントにめんどくさい、 のに写真アップするのも
 チョーめんどくさい、 ぼくはそんなにがんばり屋さんではありません。)

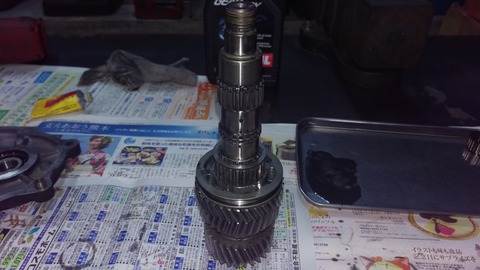

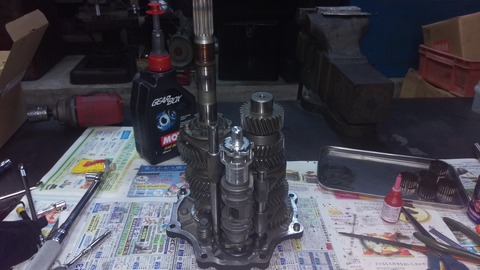

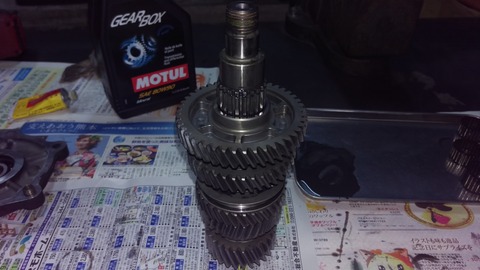

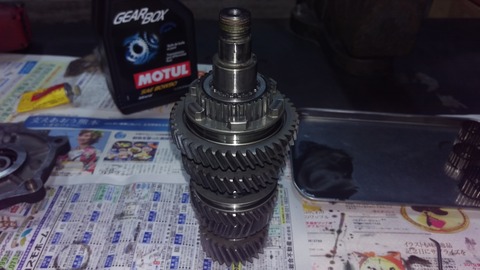

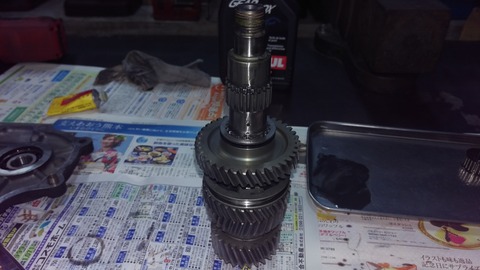

いきなりミッションASSY完成!!!!!
061














そしてこいつを組んだら終わりだぜぃ!!





なんて甘いもんじゃぁ~ござんせん!!
だからぁ~~ ホントにヤバイって言ってるでしょ!




ほらぁ~

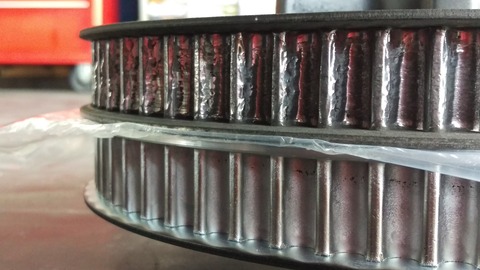

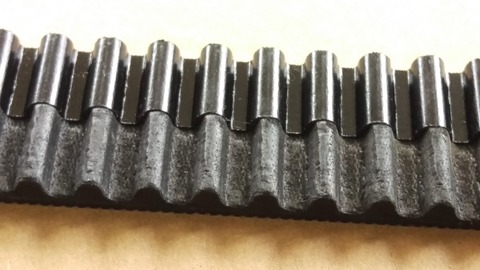

ベルトプーリーボッコボコ!!
ここまでの代物はストリートじゃあなかなかお目にかかれませんよ。
(サーキットじゃあ無ぇーんだから!)
014















ほらぁ~!
おいおい、2010年式だぜこれ! 1984年式じゃね~~っつ~の!!
どうやったらこんなに減るの????
016
















こうなったら駆動系総点検が必要です。

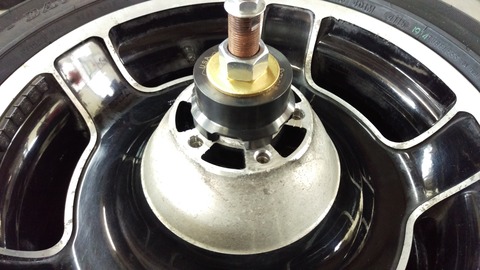

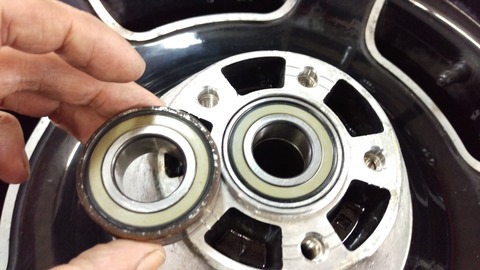

ホイールベアリングはまだ無事でしたが、相当な負荷がかかっていると思われます。
この際交換しておきます。
012














013

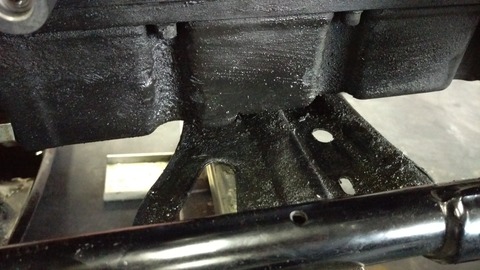

ミッション下部はオイルまみれ。
017














この際オイル漏れも修理しておきます。

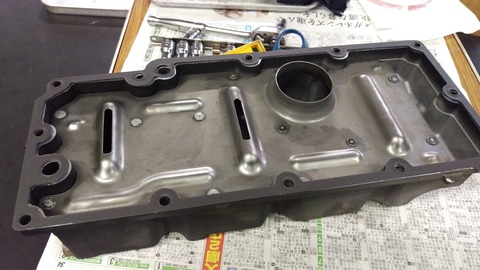

オイルパンガスケット交換。
018

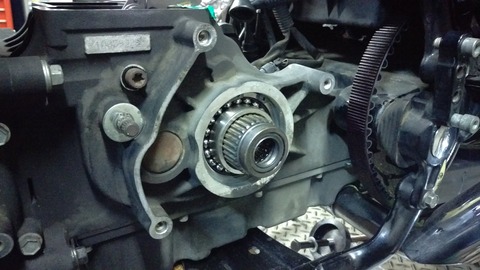

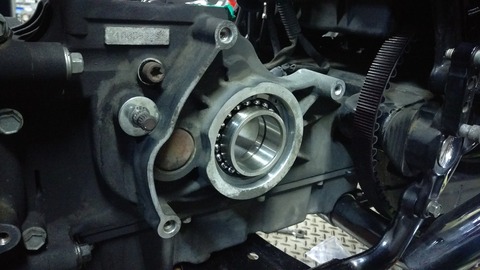

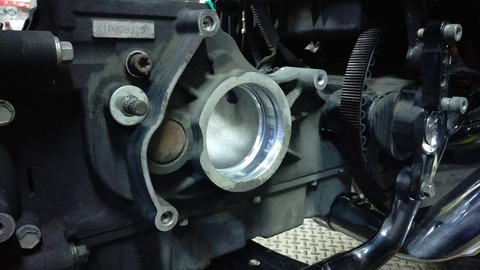

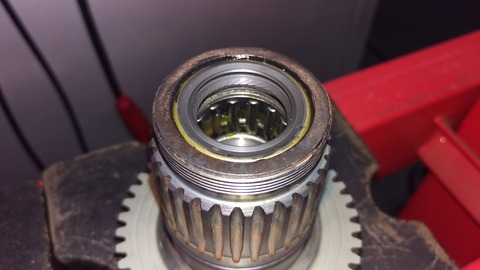

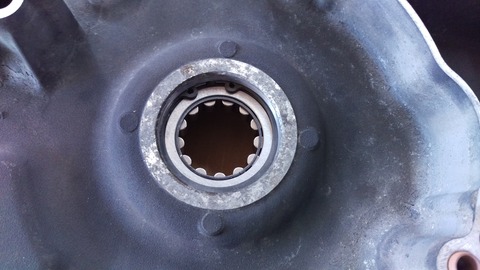

メインドライブギアインナーベアリング交換
002













003














004
オイルシール
交換












005













006














007

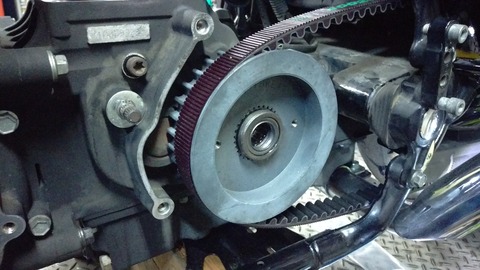

009プーリー
新品

ベルト
新品









062
そして













063
どっき~~
~~~~
~~んぐ!!











002ここまで
来たら
もう
ひと息!

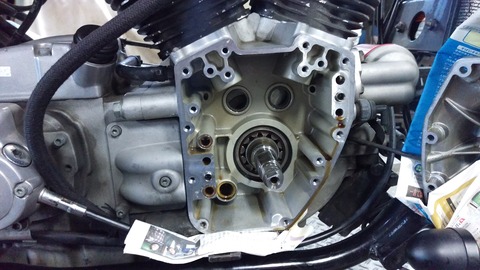

003
ここの
ベアリング












004
勿論
交換!












005

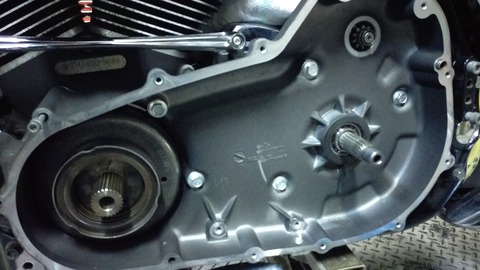

あとはクラッチを組めば
・ ・ ・




ガっ


ガっ


ガっ ビ~~~ン!!!!!!!!!!!!


すっ

すっ

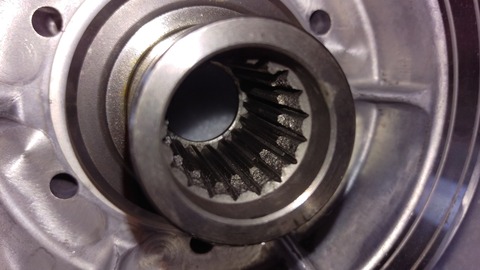

すぷらいん が~  (※ スプライン→ギザギザの事)
007クラッチハブ
スプライン
ボロボロ!












こんな事があるのでしょうか??
目視確認では以上無しだったのに、

洗浄してエアガン当てたら何やら破片がぽろぽろと、

かろうじて形が残っていただけで金属の組織は破壊されていたのでした。



ちょっと疲れてきましたので続きはまた今度。










余談です。
今回修理のオーナー様はミッションからの異常な振動と音を他店に相談されたそうです。
そこでの答えは『 う~~ん、わかりません。・ ・ ・ けど、異常ではないと思います。』
だったそうです。



悲しい出来事です。








knot-20160314_001



















※この車両のカスタムに関するお問合せは受け付けておりません!

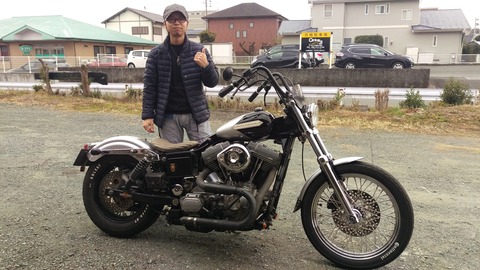

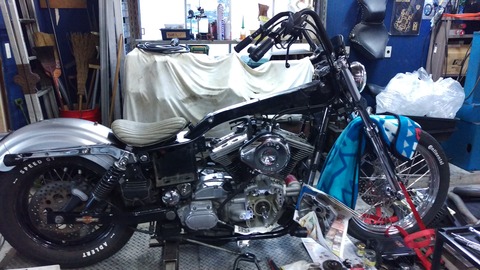

市瀬 様の'09FXDBをB級パンクに致します。
009Before














013After















028Before














031After














030














021















029














027















032














014















012














017ハンドペイント















016















023















019















025














































026















018















022ハンドペイント
















009ハンドペイント
















市瀬 様 ありがとうございました。
信号待ちでの視線がいつもよりも痛く感じてもそれは気のせいですので安心して
RIDEをお楽しみください。
012














013





















138047_01





こんばんは


ちょっとしたブームなのでしょうか?


2台連続でオーダー頂きました。

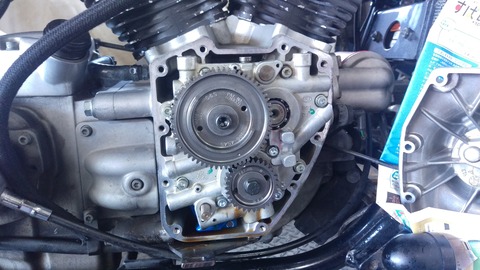

ツインカムのギアドライブ化。 です


ツインカムオーナーなら一度は聞いた事があるのではないでしょうか?


『 恐怖のチェーンテンショナー破損トラブル!!』

※どーゆートラブルかをいちいち説明を書いているヒマはございませんので
 知らない人はご自身で調べてください。

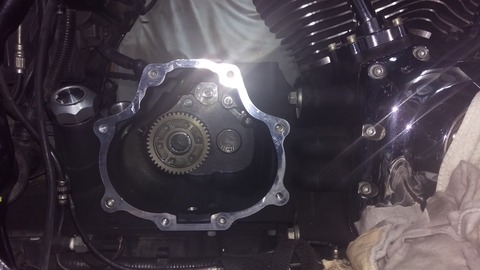

未然に防ぐ為にドライブギア化しました。

◇ ’00 FXD 清水 様
001














002

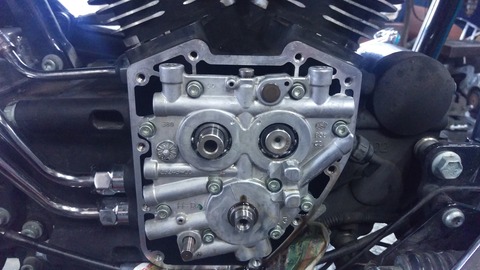

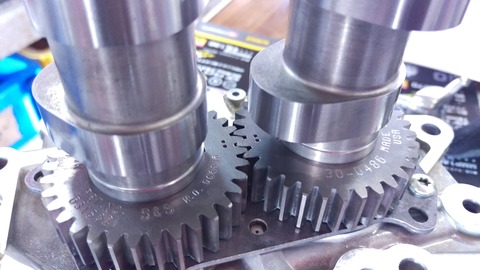

005カムシャフト














006オイルポンプ














007














008ギアドライブ














001














清水様 ありがとうございました。
NEWフィーリングでツーリングを楽しまれて下さい。

参考情報!!
今回の作業
 ● S&Sギアドライブ&カムシャフト 交換

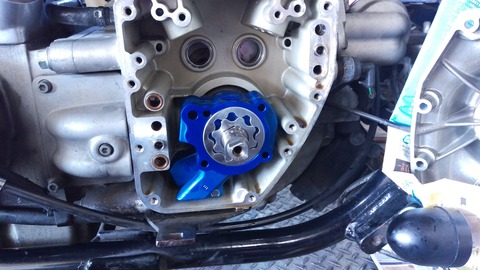

 ● S&Sオイルポンプ 交換
 ● カムギア&オイルポンプ&ガスケット類の部品代+作業工賃=約25万円
 ● お預かり日数19日間




◇ ’01 FLSTF 山内 様
002カムシャフト














003














004

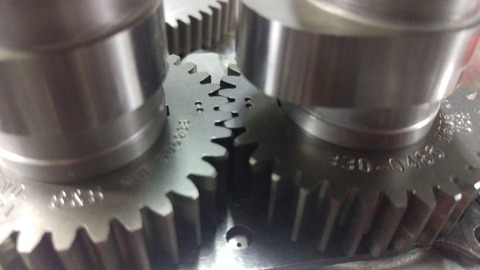

005ギアドライブ














011














山内様 ありがとうございました。
NEWフィーリングとNEWポジションを楽しまれて下さい。

参考情報!!
今回の作業
 ● S&Sギアドライブ&カムシャフト 交換
 ● カムギア&ガスケット類の部品代+作業工賃=約19万円
 ● お預かり日数14日間





ギアドライブ化のご依頼はスカルヘッドまで。
