ホームセンター建材ＧＲＦ製作実録‐６

今日はＧＲＦ型の設計についてトーレンスＴＤ１２４フルレストア担当しているＴ氏の説明を以下に書く。　「今回のＧＲＦ型エンクロージャーは、オリジナルと同じコーナー型にしてあります。　ただ、使用スピーカーが３０ｃｍダブルコーンですから、３８ｃｍを使用したタンノイオリジナルＧＲＦエンクロージャーとは寸法は異なります。　又ユニットもタンノイではなく、フィリップスですので、その音に見合った設計が当然必要になります。　

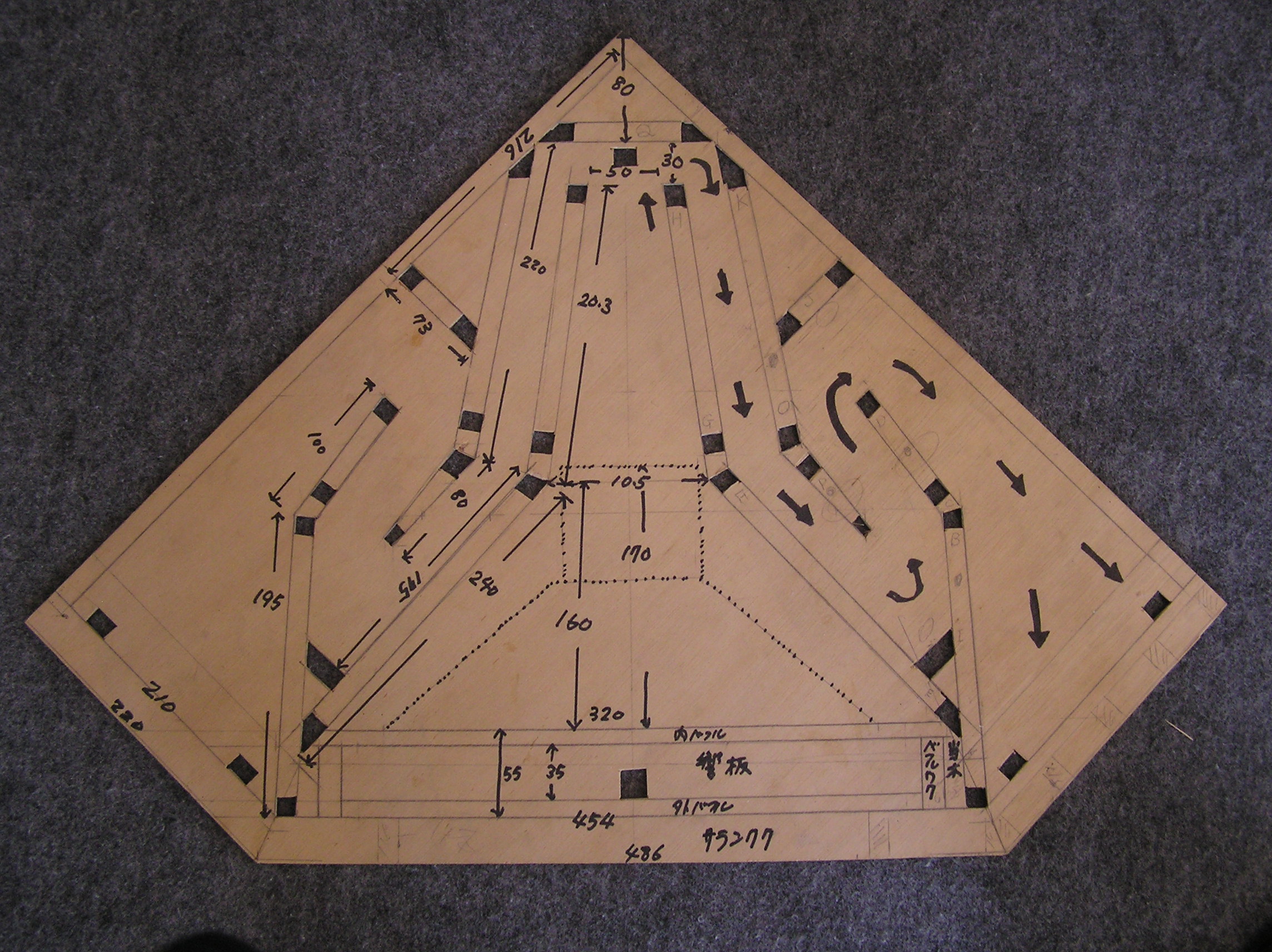

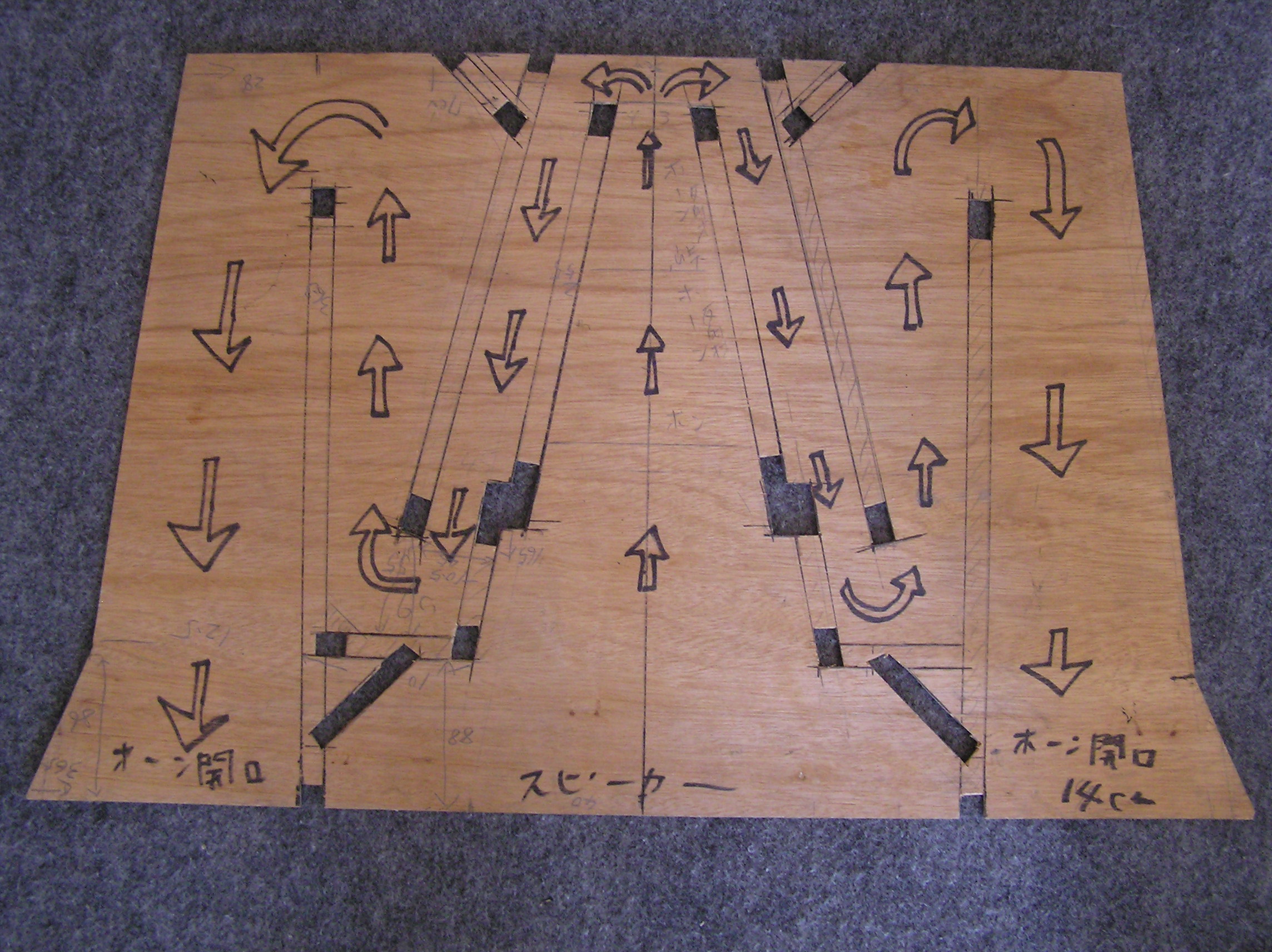

又、前回の米国仕様レクタンギュラーＧＲＦが、パイプオルガンの足鍵盤から出る低域までも再生可能にしたのに対し、今回のコーナーＧＲＦはきわめて普通に鳴るような再生音を目指したものです。　まず形板の設計からはじめます。　写真はコーナーＧＲＦと米国仕様レクタンギュラーＧＲＦの形板です。　この２つを比較すると設計の違いがよくわかると思います。　そして共通点も。　両者ともスロートから最初の音道の寸法は同じですが、その次の音道が違います。　米国仕様ＧＲＦは、この部分で一度音道を絞っています。コーナー型ＧＲＦは音道の巾は少し狭くて圧縮をかけて、次の回折部で少し広めのスペースを設け、ここで音を貯めます。そして次の音道はやや緩やかにして音圧を自然に戻してフレアー部に導いています。　このフレアー部の前に当て木を設け、音の進行角度を調整しました。　これに対し、米国仕様ＧＲＦ型のフレアー部はそのまま前方にストレート向いています。したがって、音もややダイレクトにリスナーに飛んでいきます。　コーナーＧＲＦ型はフレアー部がスピーカーユニット側に向かっており、ユニットの再生音と合致するようになっています。　これで前方から拡がりのある音響効果が上がります。　また、音圧の自然な流れという見地から申せば、各音道の回折部分は丸めたほうが良さそうなものですが、一般に誰もそうしないのは「音を切る」為ではないか、と私は推測します。」　ややこしくて素人にはちんぷんかんぷんな話ですが、自作派には何かのヒントになるかと。　上の写真の左は米国仕様レクタンギュラー型で一年ほど前に製作したもので、右がコーナー型で今回のものです。　それから、今朝も松林で見つけた花が綺麗でした。　図鑑を拡げていろいろ見ているのですが、名前が判りません。　
