2011年07月10日
デュオド物語 8
デュオド専用エンクロージャの実体と働き

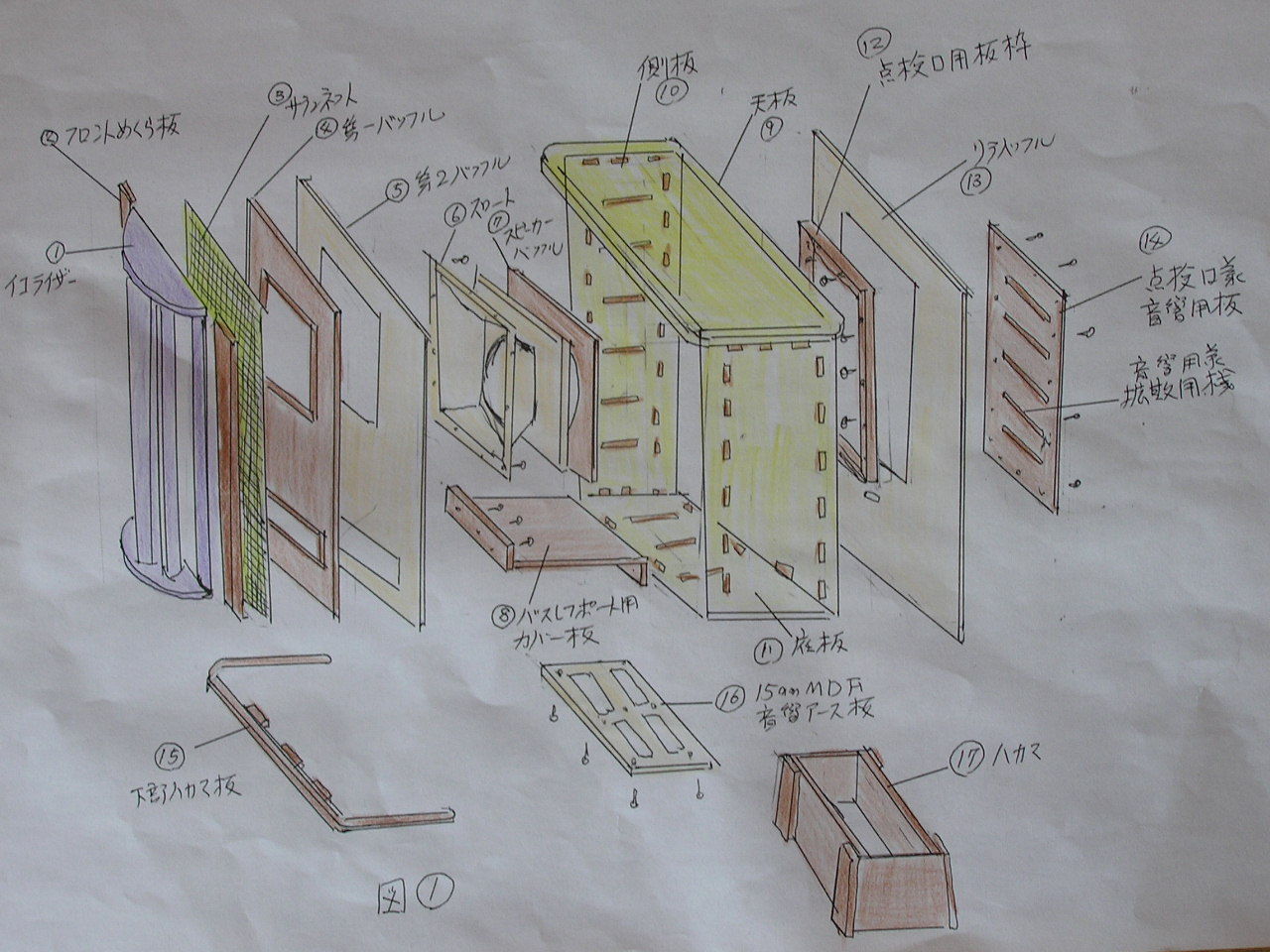

図 1 クリックすると拡大します
さまざまな仮想思考実験を試みた結果、辿り着いたのがこのエンクロージャです。 構造としてはデッカ・アーク型スピーカーを範としたものでありますが、さらにこの構造の意味する所を感じ取り完全モノコック仕様となっています。 つまり今まで私達が目にしてきた補強用の桟や、強度を上げるための頑丈な角材は一切使っておらず、全て面で構成されています。 一部は構造上どうしても使わねばならぬ所が出てきますが、その場合は他の個所へ連結せず振動モード的に言えば切ってあります。 従って強度を上げる為に必然的に発生する振動エネルギーの方向性は確立してはいないのです。 各部位を接合する為のパッキング（6×2.8×2.8）は三角形で、定存波をなるべく抑え込むようにしておりますが、注目して頂きたいのはこのパッキングはいずれもコーナー角に設けていません。 仮にこの部分に強度を重視してぴったりコーナーに付けてしまうと、そこが振動の巣になってしまうからです。 この構造の意図する所とは、エンクロージャを鳴かせるのではなく、内・外の空気そのものを振動させると言うものであり、決してエンクロージャの素材としての板材の特性を利用したものではありません。 又このエンクロージャを楽器的なものと思われる方もいらっしゃるかもしれませんが、それは正しくはありません。 およそ楽器とは人間が操作して音を出すことによって成り立つものであり、音楽発生体として考えるなら能動的なものとすべきでありますが、スピーカーの場合電気信号によって初めて動作するもので、正確には受動体であります。 根本的な差があります。 ここの所を安易に考えて、ヴィンテージスピーカーを楽器の如く表現する記事等を見かけます。 スピーカー（良いもの）を作ろうとする人間にとって、これは絶対関わってはならないことなのです。 さらにスピーカーが本当に楽器の如くであったなら、良いエンクロージャ等無くても、直接ギターアンプにライン入力を接続してしまえば事足りるわけで、何も複雑なエンクロージャ等は必要ありません。 昨年ヤマギワ電気で、ギターアンプにCDプレイヤーが組み込まれたモデルを見たことがありますが、これはあくまでバンド活動のコピー用であり、オーディオ再生とは全く異なった目的で作られたものでした。
本題にもどり、デュオドの為の専用エンクロージャの各部の取扱説明書を書くことに致しますが、まず図の�，倭澗里旅渋い鮗┐靴燭發里如⊃洵△魯┘鵐�ロージャ上部から見たホーン部の図解であります。 何故�，鉢△鯤�けて書いてあるが、それは�⊃泙砲�いて、読者の皆様が今までホーンと言うものの理論にばかり重きを置いて、本当の意味する所を誤解又は誤った理解をされていることを、私は常々感じており、丁度よい機会なので述べておこうと考えたからなのです。
つづく
以上Ｔ氏

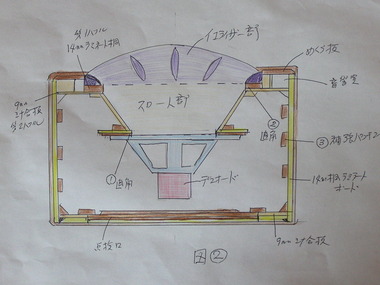

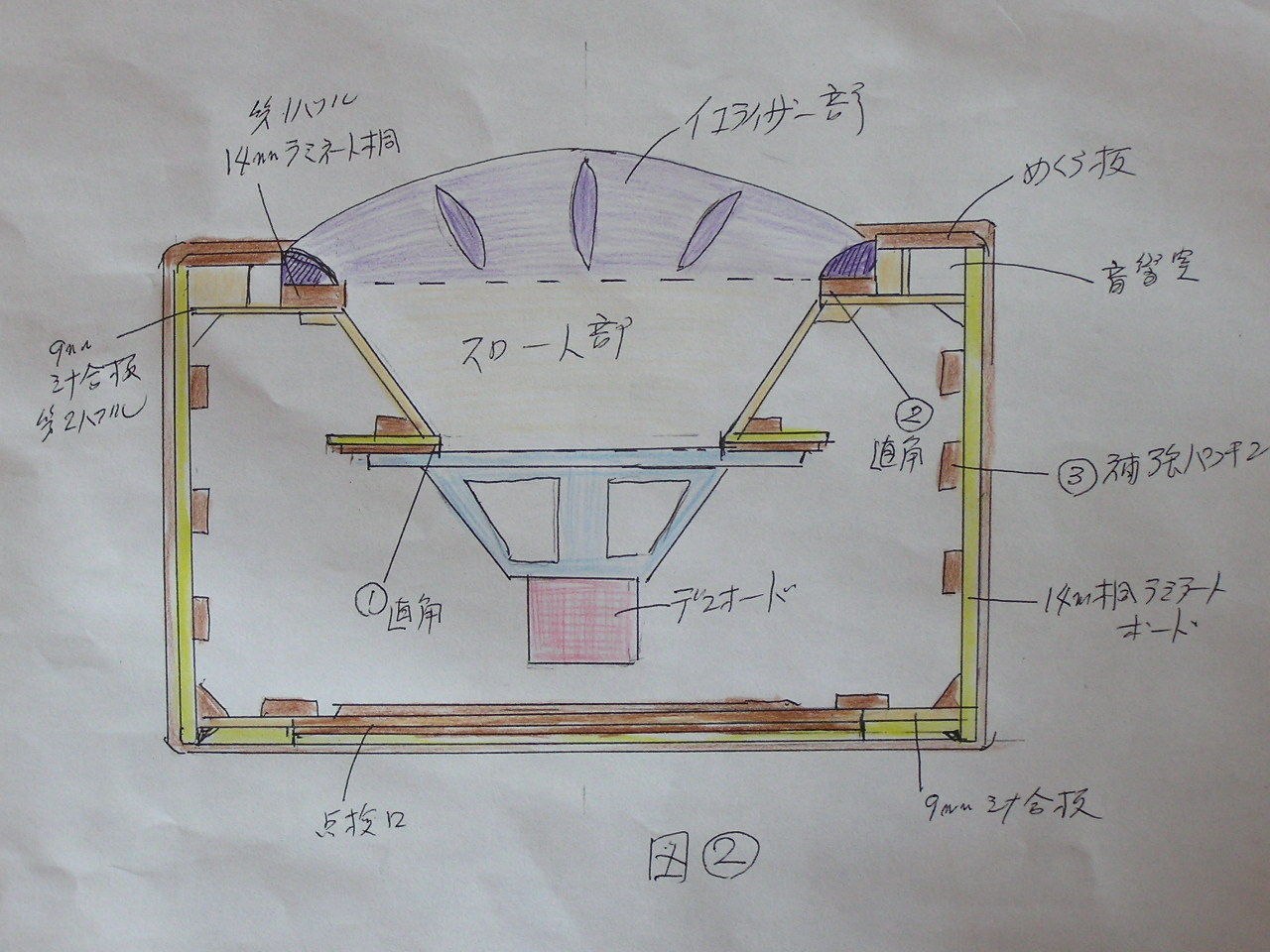

図 2 クリックすると拡大します
