2013年03月14日

独SIEMENS社製COAXIAL型スピーカーのエンクロージャ 2

エンクロージャの製作

今回考案したエンクロージャは二重箱構造です。 以前エンクロージャの振動における空中アース(エンクロージャ自体の共振が直接振動となって空気を揺する)と接地アース(エンクロージャの足を伝わって床に逃がす振動)について書きました。 この空中アースをなんとかコントロールすることは出来ないか、と考えた末に思いついた構造です。 空中アースを制動しなければならない理由は、あまり空中アースに頼り過ぎるとピアニッシモとフォルテッシモとの間で音色に違いが出てしまうからです。 ピアニシモからメゾフォルテあたりまでは目立つことはないけれど、連続してフォルテが続いたのちにフォルテッシモに至るとき、音が荒れてしまうことが時々起こるのはご存知でしょう。 これを解消するには空中アース力を接地アースに戻してやることが必要になります。 それを可能にしたのがこのエンクロージャです。

EPSON002

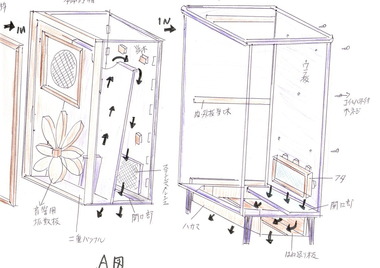

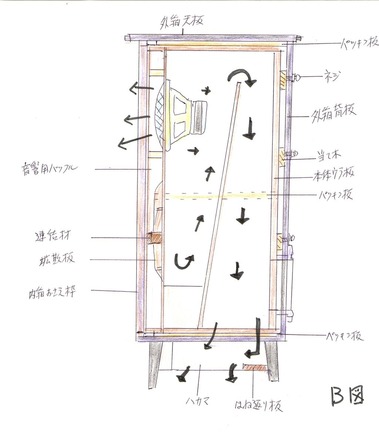

内箱の振動を外箱に逃がしてやり、外箱に取り付けた脚部を接地アースとして働くように設計しました。 内箱と外箱はダイレクトに接触してはおらず、当て木をはさんでやり、この当て木の部分のみで内箱の振動を外箱に導くようにしました。 二つの箱はエンクロージャ裏側の背板にネジで固定されます。 つまり、この構造の重要な点は、内箱(本体)と外箱の間に空気層を持ち、二つの箱の振動の伝導はネジの締め具合によりコントロールされるところです。 この内箱本体はエンクロージャ前面の押さえ枠により固定されます。 フロントバッフルは音響共鳴型で中空です。 外板内板共に1cm厚桐ラミネイトボードを使用し4.5mmほどの空気層を持たせました。 この空気層に音響拡散板(8枚のフィン)があります。 このフィンは外板には接触させず、内板にのみ取り付けられています。 こうすることにより、エンクロージャ内部の振動が前面外板にダイレクトに伝わることを避けることができます。 ユニットは枠ごと外れるようになっています。
エンクロージャ後面下部にある蓋は後面に開口部を設けた当初の形の名残りで、つぶすのはもったいないので、蓋をネジ留めしてカバーしておきました。 そのかわりキャビネット底部に開口部を設けました。ここにもはね返り板を取り付け直接音が床に当たらないようにしました。 このエンクロージャの基本的構造は以前製作したデッカ社アーク型エンクロージャの変形で、正確には共鳴式のフォルデッド・ホーン型です。 もちろんバックロード・ホーンとは全然別のものです。
つづく 以上T氏

EPSON001
