新BDMB製作記録/2

DSCF9603_R
PC枕木ってのがちょっと…(;一_一)





初代レイアウトではTomixのファイントラックを使用していました。
選択の決め手となったのは道床付き線路なのにポイントの種類が豊富、ヨーロッパの駅では「これでもかー!」くらいに使われているダブルスリップもあったこと。
これに尽きます。

KATOのユニトラックはポイントの種類がかなり寂しいです。
6番があるのは良いのですが、ヤードなどで使いたい4番は構造上に欠陥があり、やたらと脱線するらしいし…
ポイントに関してはTomixの方が良いかな、とは思っていました。

あと、Tomixの複線ストレートレールには1120mmってのがあります。
初代レイアウトでも使っていました。
電圧降下を考慮すると、この長いレールは魅力があります。


ならば、またTomixでいいじゃない?
自分でもそう思うのですが、数年間使ってみた不満もありましたので、変更を検討した次第です。

最も気になっていたのが複線レールの間隔です。
Tomixは37mmで、KATOは33mmです。
「たかが4mmの差」と言えど、見た目はかなり違うのです。
Tomixの複線間隔を数年間見続けてきたボクにとって、KATOの複線には惹かれました。
僅か4mmのの差ですが、KATOに変更した最大の理由であったことは間違いありません。

もうひとつがポイントでの走行性です。
Tomixのポイント、特にダブルスリップで気になっていました。
ウチの鉄道、車両は全て欧州型です。
どうも、あちらの車両はフランジが高いらしく、ダブルスリップを通過する際はスムーズさに欠けていました。
なんだか微妙に引っ掛かる感じ?

調べてみると、KATOの線路は枕木上面からレール上面、即ちレールの高さが市販では最大だとか。
ずいぶん昔に、輸入車両はKATOレールと相性が良い…という情報も聞いたことがあります。
でも、PECOのファインなんてのも売ってるんだから、それって少し変?とも思いますが…(ー_ー)!!
それでも変更の理由の一つになりました。
どうせ造り直すなら、スムーズに走れる方が良い。
なにしろ今回のコンセプトは「走行性重視・リアルさは追及しない」ですから。

ポイントの種類が極端に少ないこと、これは最後まで気になっていました。
でも、実際に多用するのはごく普通のポイントだし、KATOには6番があるし、これをメインで使えば走行面でも安泰かなぁ~なんて思いまして。
問題の4番も、知らぬ間に改善されているようで、「何とかなるかなぁ~」なんて甘い考えも追い風となり、新レイアウトではKATOレールを採用!ということになった訳です。

複線カーブではカントがついているんですね!
Tomixの現行モデルもカント付きだそうです。
多きく曲がる箇所では実感的でしょうね。ちゅうコトて



≪冒頭の写真≫

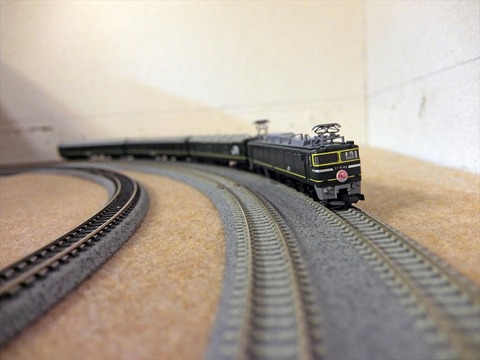

カント付きの雰囲気を見てみたくて列車を載せてみました。
ドイツ型レイアウトなのに、最初に載ったのはトワイライトでした(笑)

このカーブのすぐ上がトワイライト展示スペースなもんで…(・_・;)
まぁ、手っ取り早いっちゅーコトで…









DSCF9597_R

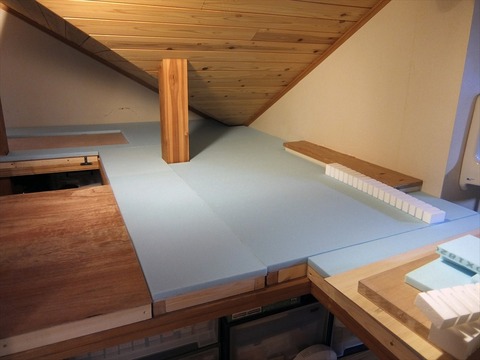

ベースは着々と進みました(^^)v







DSCF9598_R
(^.^)/~~~





前回記しましたが、ベース上面は3mmラワン合板です。
角材は赤松の30mm×40mm×2000mmを使いました。
中には反りが出ているものがあり、少々使いづらい面もありましたが「6本束」で1000円ちょっとという安さですからヨシとします。
ベースは14分割、図面を書いて一枚ごとの寸法を出し、購入元でカットしてもらいました。
細かい部分は自分で切って調整しています。
角材は何度か買い足し、合計9束使ったと思います。
スタイロフォームを加えると、ベースにかかった費用は25000円以上(・_・;)
ちょっと予算オーバーでした。









DSCF9599_R
サブテレイン!





「スムーズな走り」が最大の目標ですから、勾配は出来るだけ避け、あっても緩くしようと思いました。
初代レイアウトではテキトーな計算で造っていた勾配区間。
列車はしんどそうに登っていたこともあり、改善が必要だと考えていました。

そこで正確な勾配を得るために、サブテレインなる部材を採用。
これは米国ウッドランド・シーニクス社が販売しているレイアウト素材です。
日本ではKATOが代理店になっているようです。
これの「2%インクライン」を導入することにしました。
2%=20‰ですね。
本物だと急勾配ですが、販売されているものでは最も緩い坂です。

ネットで探しても品切れになっている店が多く、見つけると買い足し買い足しで、4~5件をハシゴしました。
どう考えても使わない部材が含まれるセットもありましたが、かなり安く売られていたので迷わず購入。
「恐らく足りるだろう」という数が揃いました。









DSCF9600_R

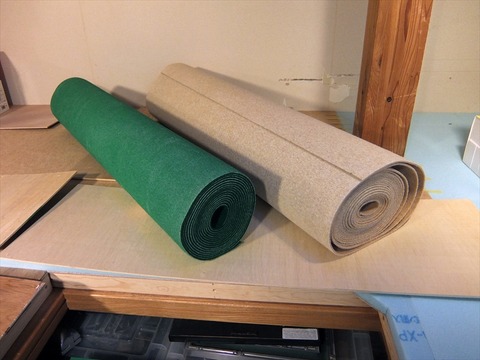

下地のカーペット





厚さは2.5mmくらい?
910mm幅で、ベージュを10mとグリーンを5m買いました。
これで足りるかしら…???











DSCF9604_R

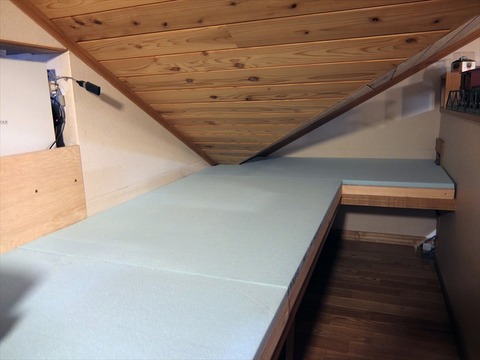

貼り付けます。






これは手の入れにくい部屋の隅っこ、寄せ棟で天井が低くなっている箇所です。
ベースを固定する前に作業のしやすい場所で造ってゆきます。









DSCF9605_R

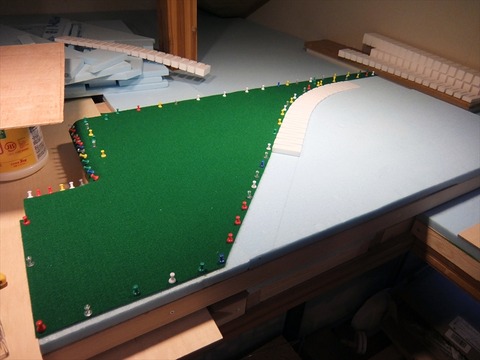

カーペットも貼り付けて…






まだまだ先は長いなぁ…








新BDMB製作記録 つづく
