デッキプレートって何?

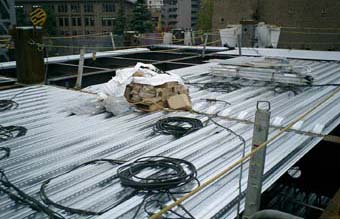

CIMG0030これがデッキプレートです.QLデッキやフラットデッキなど,いろいろなタイプのものがあります.鉄骨梁の上に張って,この上にコンクリートを流し込み,床スラブや屋根スラブをつくります..

CIMG0007一級建築士製図試験の断面図における小梁との関係ですが,デッキプレートの場合,1枚のサイズが,短辺方向60〜70センチ(デコボコが6〜7山程度)で,長辺方向3.5m程度となるため,3.5mピッチ間隔に受け材としての小梁を架けます.デッキプレート同士は,1山ずつ重ねて溶接したり,専用金物でとめていきます.画像は,デッキプレートを下から見た図.デッキプレートが便利なのが,そのままコンクリート型枠となり,かつ,その際に下部に支柱をたてなくてすむところです.
