【製図】空調機械室とAHU

IMG_20180819_102742
温水プールのある福祉系施設の設備系実例公開シリーズ.前回からの続きです.

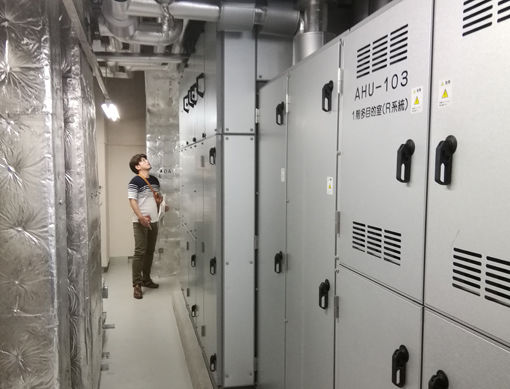

画像は空調機械室の内部風景です.AHU(空調機)が設置されています.AHUの仕組みは,一級建築士「学科試験」にも頻繁に出題されています.コチラ


AHU

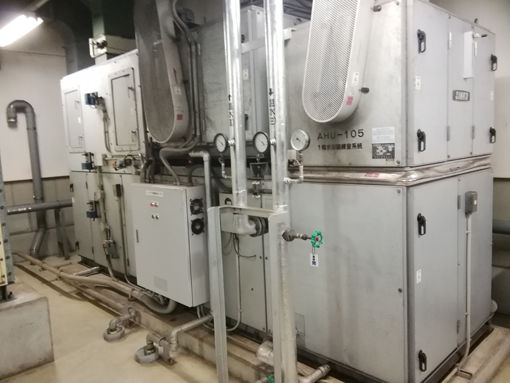

画像は,空調機械室ではなく,機械室の内部に設置されているAHUです.空調機械室に設置されることもあれば,機械室の内部に設置されることもあります.課題条件を丁寧に読み取った上でどのように計画するかを判断できるようになりましょう.ウラ指導受講生の皆さんは,不明な点があればフォーラムなどで遠慮なく,わかるまでご質問ください.
続く
